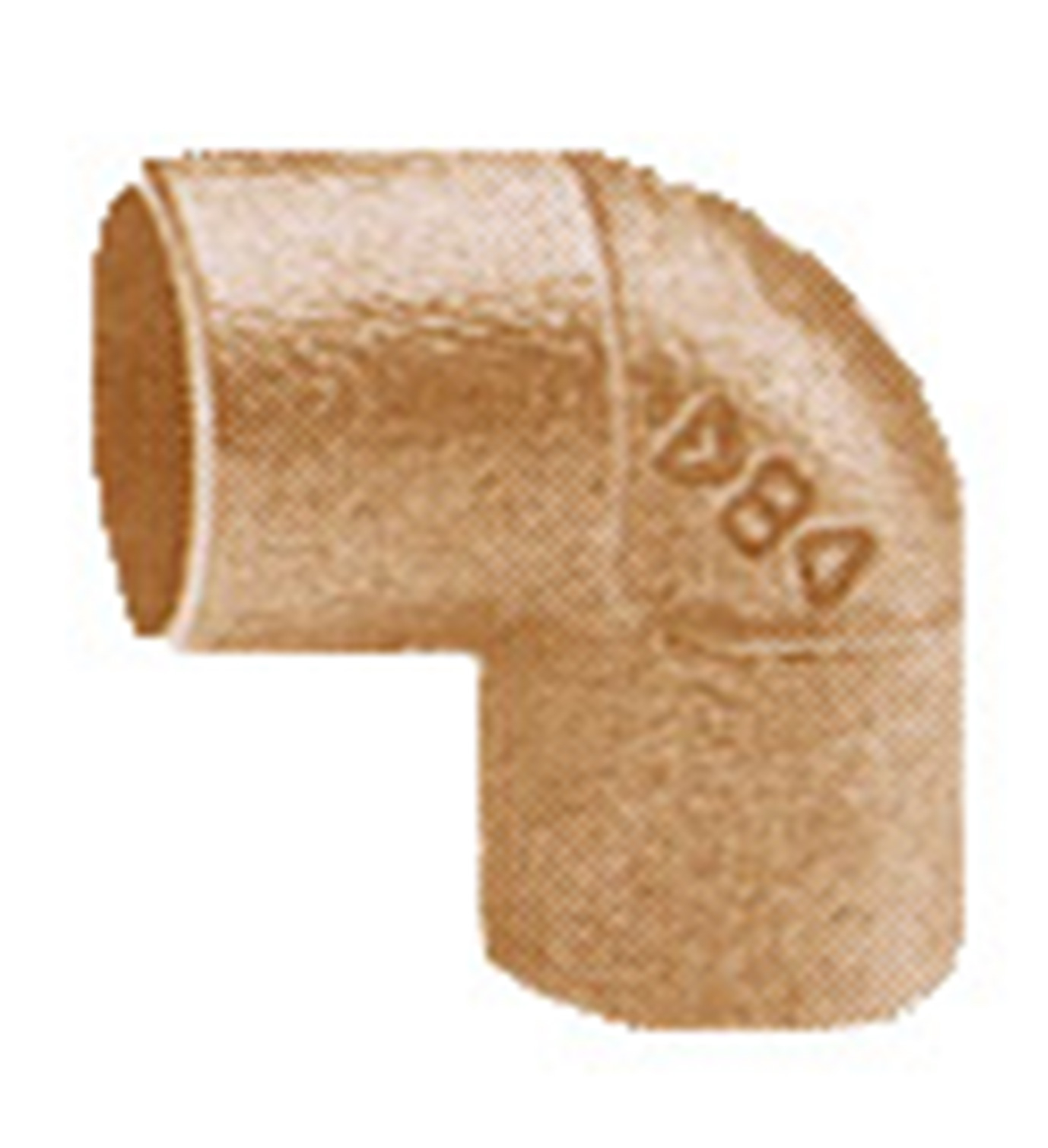

Winkel 4090

Winkel 4090

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 4090

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Winkel 4090 – Innenlötung

Winkel 4090 – Innenlötung 2 artikel

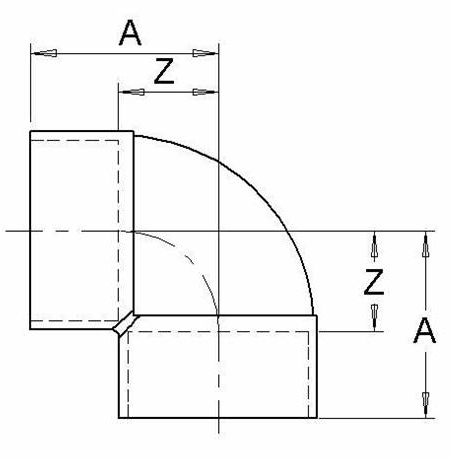

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 11 38 22 30 14 0,09
200 11 39 70 73 39 0,5

200 11 38

Dim. 22
A mm 30
Z mm 14
Gewicht (kg) 0,09

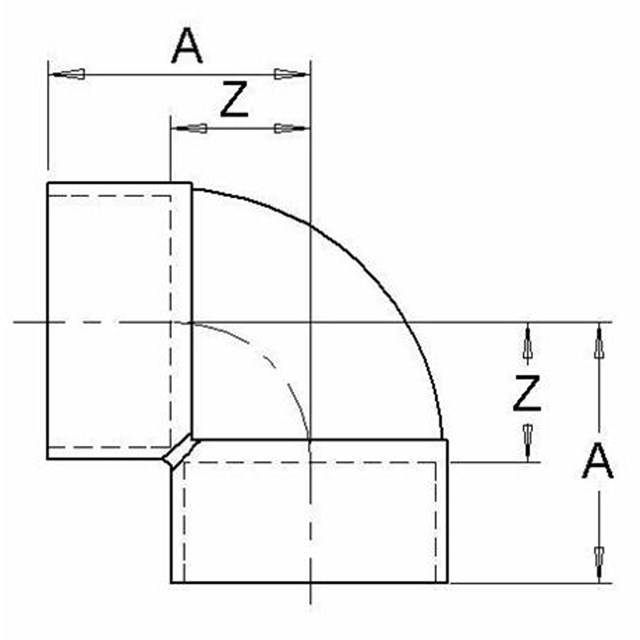

Maßzeichnungen
Artikelliste

200 11 39

Dim. 70
A mm 73
Z mm 39
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Winkel 4090
