Winkel 5090

Winkel 5090

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 5090

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Winkel 5090 – Innenlötung

Winkel 5090 – Innenlötung 10 artikel

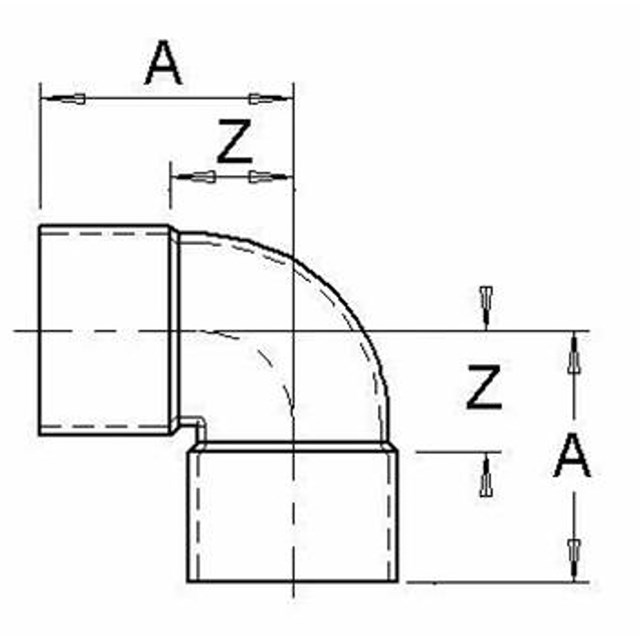

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 10 22 10 18 9 0,01
200 10 30 12 16 7 0,01
200 10 48 15 21 11 0,01
200 10 63 18 24 12 0,02
200 10 71 22 29 14 0,03
200 10 89 28 35 16 0,06
200 10 97 35 48 24 0,1
200 11 13 42 55 28 0,2
200 11 21 54 70 38 0,3
200 11 47 76 89 56 0,7

200 10 22

Dim. 10
A mm 18
Z mm 9
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 10 30

Dim. 12
A mm 16
Z mm 7
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 10 48

Dim. 15
A mm 21
Z mm 11
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 10 63

Dim. 18
A mm 24
Z mm 12
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 10 71

Dim. 22
A mm 29
Z mm 14
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 10 89

Dim. 28
A mm 35
Z mm 16
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 10 97

Dim. 35
A mm 48
Z mm 24
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 11 13

Dim. 42
A mm 55
Z mm 28
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 11 21

Dim. 54
A mm 70
Z mm 38
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

200 11 47

Dim. 76
A mm 89
Z mm 56
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Kupfer Cu entsprechend DIN 1787, ISO
1337

Anwendungen

Max. Betriebsdruck
