Winkel 5090R

Winkel 5090R

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 5090R

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Winkel 5090R- Innenlötung, reduziert

Winkel 5090R- Innenlötung, reduziert 3 artikel

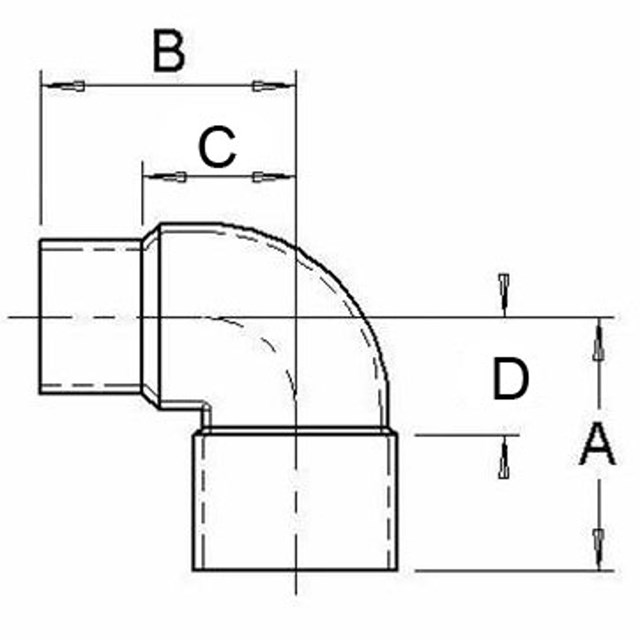

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm C mm D mm Gewicht (kg) Maßzeichnungen Artikelliste
051120 15 x 12 24 26 16 12 0,02
051075 22 x 15 30 30 16 14 0,03
051038 28 x 22 36 38 19 18 0,05

051120

Dim. 15 x 12
A mm 24
B mm 26
C mm 16
D mm 12
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

051075

Dim. 22 x 15
A mm 30
B mm 30
C mm 16
D mm 14
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

051038

Dim. 28 x 22
A mm 36
B mm 38
C mm 19
D mm 18
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90° geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Kupfer Cu entsprechend DIN 1787, ISO
1337

Anwendungen

Max. Betriebsdruck
