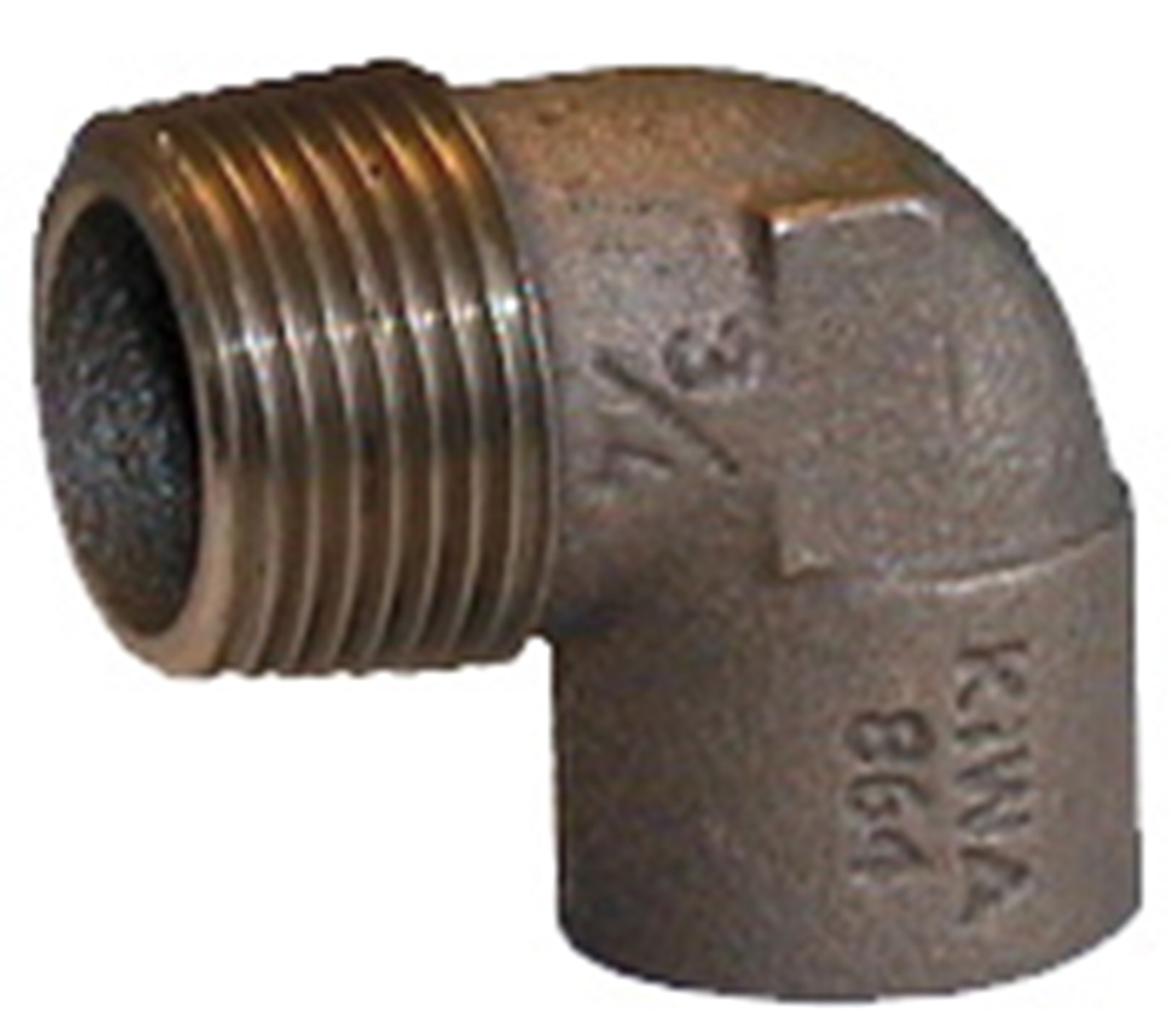

Winkel 4092G

Winkel 4092G

Winkel 90°, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 4092G

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Winkel 4092G – Innenlötung / Aussengewinde

Winkel 4092G – Innenlötung / Aussengewinde 8 artikel

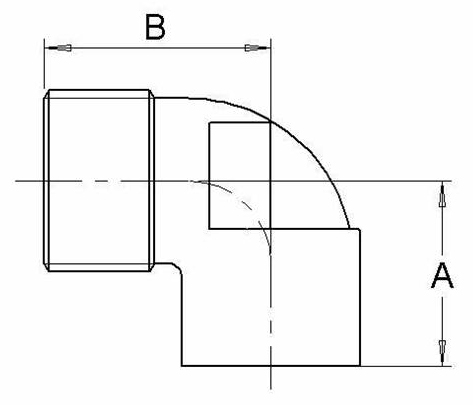

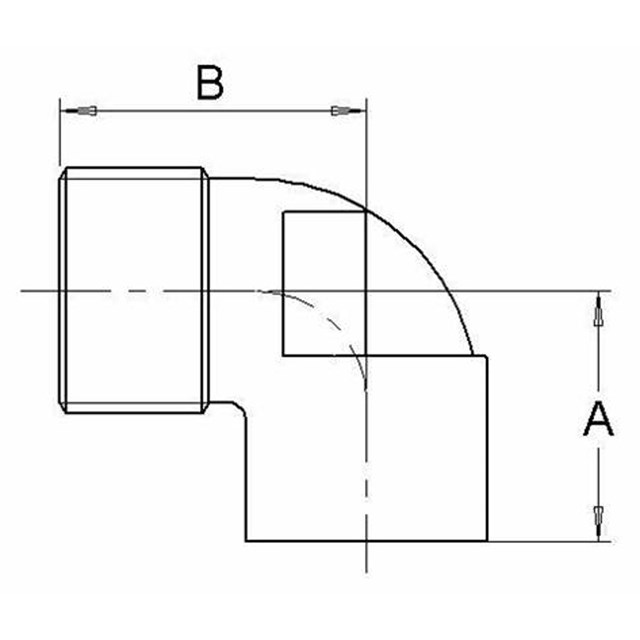

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
200 16 26 10 x ⅜" 15 22 0,02
200 16 42 12 x ⅜" 17 23 0,03
200 16 83 15 x ½" 20 29 0,05
051003 15 x ¾" 22 29 0,05
200 17 25 18 x ¾" 24 30 0,09
200 17 58 22 x ¾" 27 33 0,09
200 17 90 28 x 1" 33 39 0,2
200 18 40 42 x 1½" 49 54

200 16 26

Dim. 10 x ⅜"
A mm 15
B mm 22
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 16 42

Dim. 12 x ⅜"
A mm 17
B mm 23
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 16 83

Dim. 15 x ½"
A mm 20
B mm 29
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

051003

Dim. 15 x ¾"
A mm 22
B mm 29
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 17 25

Dim. 18 x ¾"
A mm 24
B mm 30
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 17 58

Dim. 22 x ¾"
A mm 27
B mm 33
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 17 90

Dim. 28 x 1"
A mm 33
B mm 39
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 18 40

Dim. 42 x 1½"
A mm 49
B mm 54
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90°, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Winkel 4092G
