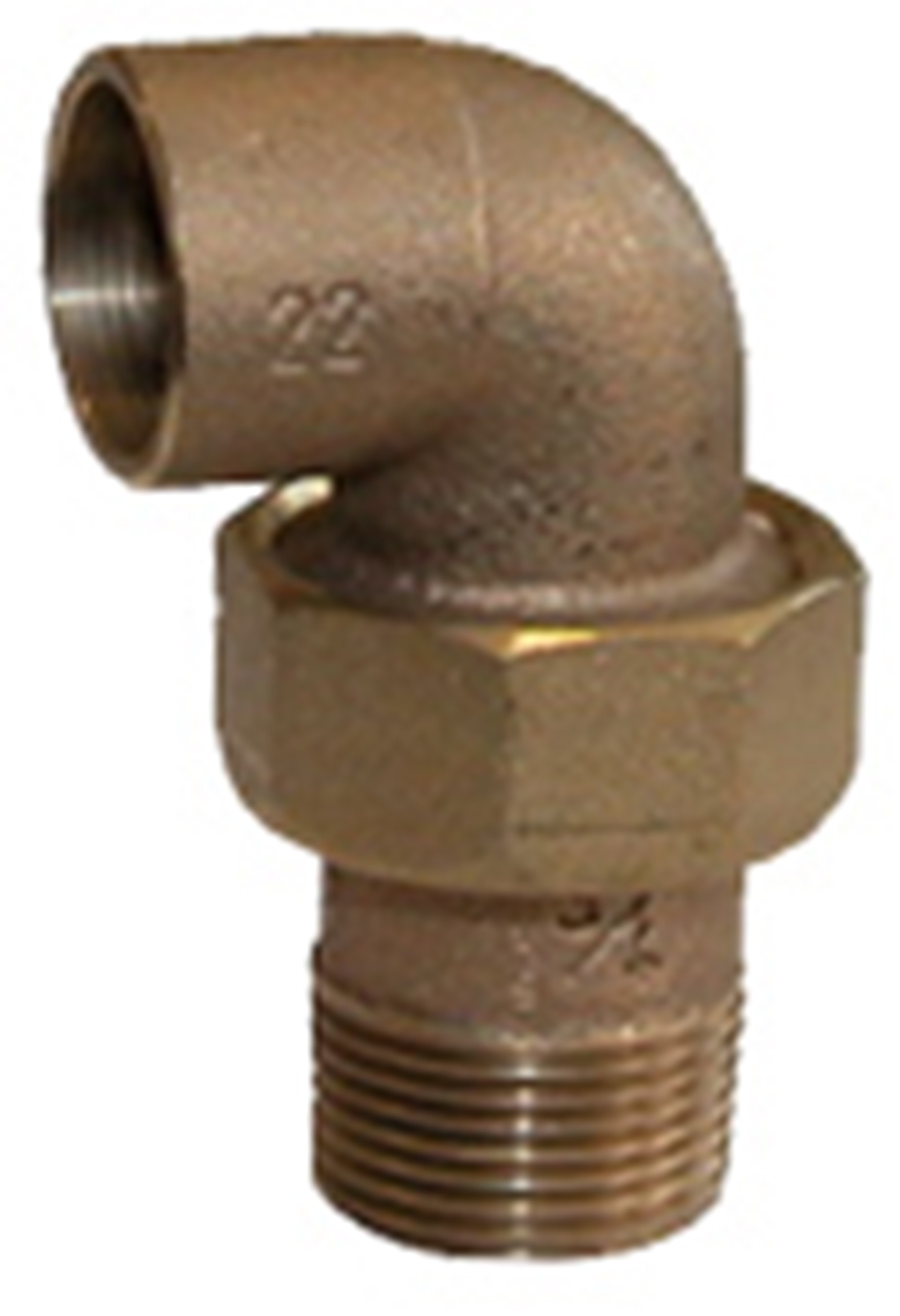

Winkelverschraubung 4098G

Winkelverschraubung 4098G

Winkelverschraubung 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkelverschraubung 4098G

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Winkelverschraubung 4098G – Innenlötung / Aussengewinde

Winkelverschraubung 4098G – Innenlötung / Aussengewinde 8 artikel

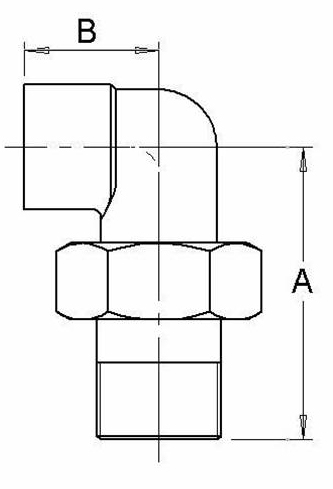

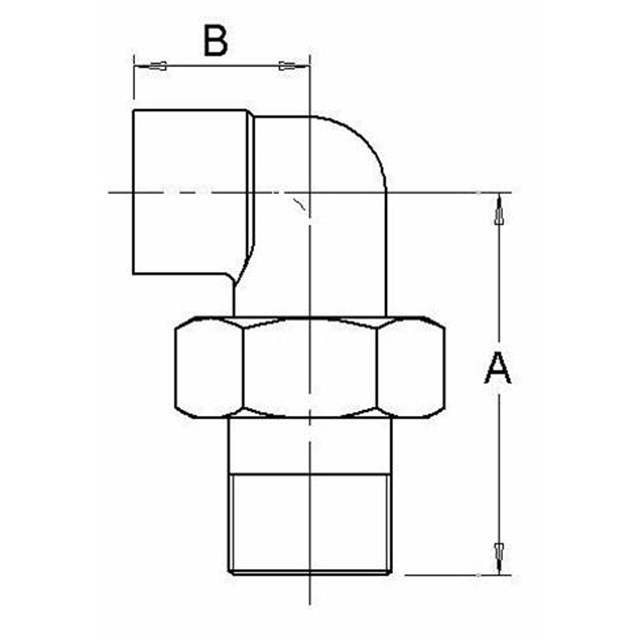

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
201 26 31 10 x ¼" 41 15 0,08
201 26 49 10 x ⅜" 45 15 0,09
201 26 98 15 x ⅜" 48 20 0,1
201 27 06 15 x ½" 53 19 0,1
201 27 55 22 x ¾" 61 28 0,2
051100 22 x 1" 69 34 0,3
201 27 63 28 x 1" 72 35 0,4
201 28 13 42 x 1½" 89 51 0,9

201 26 31

Dim. 10 x ¼"
A mm 41
B mm 15
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

201 26 49

Dim. 10 x ⅜"
A mm 45
B mm 15
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

201 26 98

Dim. 15 x ⅜"
A mm 48
B mm 20
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

201 27 06

Dim. 15 x ½"
A mm 53
B mm 19
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

201 27 55

Dim. 22 x ¾"
A mm 61
B mm 28
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

051100

Dim. 22 x 1"
A mm 69
B mm 34
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

201 27 63

Dim. 28 x 1"
A mm 72
B mm 35
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

201 28 13

Dim. 42 x 1½"
A mm 89
B mm 51
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkelverschraubung 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
