Klemmverschraubungen & Stützhülsen -

Klemmverschraubungen sind aus hochqualitativem Messing hergestellt. Kupferlegierungen sowie Messing sind potenziell empfindlich gegen Spannungsrisskorrosion. Klemmverschraubungen in Kühlsystemen sind einem höheren Spannungsriss-Risiko ausgesetzt als in Heizsystemen. Der Grund dafür ist, dass die Feuchtigkeit in Kühlsystemen Ammoniak oder Ammoniakderivate enthalten kann.

Um ein Spannungsriss-Risiko zu minimieren oder ganz zu eliminieren sollte die Montage von Klemmverschraubungen in Kühlsystemen auf folgende Weise durchgeführt werden:
• Vor der Montage Schmiermittel auf die Klemmverschraubung auftragen.
• Nur Gabelschlüssel verwenden.
• Zunächst von Hand und danach mit Gabelschlüssel anziehen, aber nicht zu fest. Anzahl Umdrehungen mit Gabelschlüssel gemäss der Tabelle unten.
• Nach der Installation sollte die Klemmverschraubung mit einem wasserdichten, amonniakfreien Klebeband isoliert werden, um die Mutter vor Feuchtigkeit zu schützen. Bitte beachten Sie, dass manche Isolierungsmaterialien Ammoniakderivate entwickeln können. Im Zweifelsfall kontaktieren Sie bitte den Hersteller vom Isolierungsmaterial für weitere Auskunft.

Weiche Rohre werden mit einer Stützhülse versehen.
• Weiches Kupfer- und Stahlrohr = Stützhülse Typ SC
• PEX Rohr = Stützhülse Typ WP

Anschluss mit Reduzierstück 68:
Die Mutter anziehen bis, Sie ein „Knacken” hören. Danach die Mutter weiter ziehen bis, Sie einen Widerstand spüren und darauf die Anzahl Umdrehung gemäß den Tabellenwerten, die den reduzierten Dimensionen entsprechen. Reduzierungen sind nicht geeignet für PEX Rohre.

Anziehen  - Anzahl Umdrehungen

Aussendiameter Kupferrohr Weiches Stahlrohr Rostfreies Stahlrohr Kunststoffrohr Schlüsselgrösse
8 ¾ ¾   16.0
10 ¾ ¾ 2 18.3
12 ¾ ¾ 2 20.5
15 ¾ ¾ 24.5
16 ¾ ¾ 25.6
18 ¾ ¾ 27.6
22 1 ¾ ¾ 32.8
28 ¾ ¾ ½ 39.2
35 ¾ ½ ½   46.9
42 ¾ ½ ½   55.0
54 ¾ ½ ½   70.2

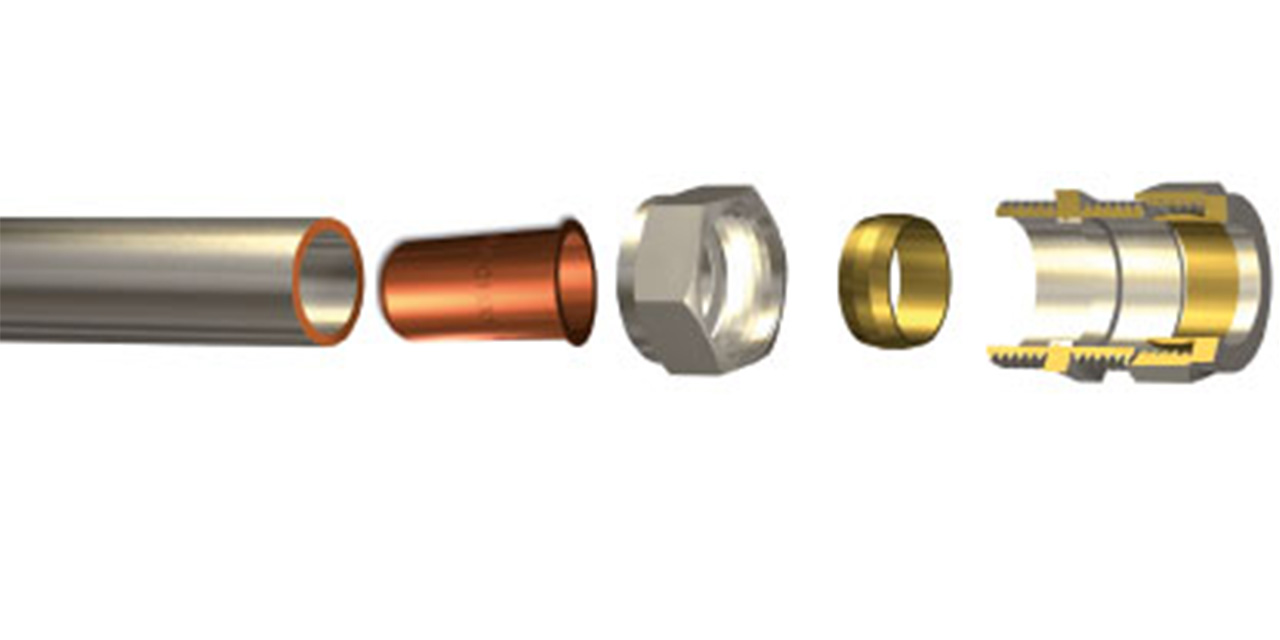

Assembly instruction
