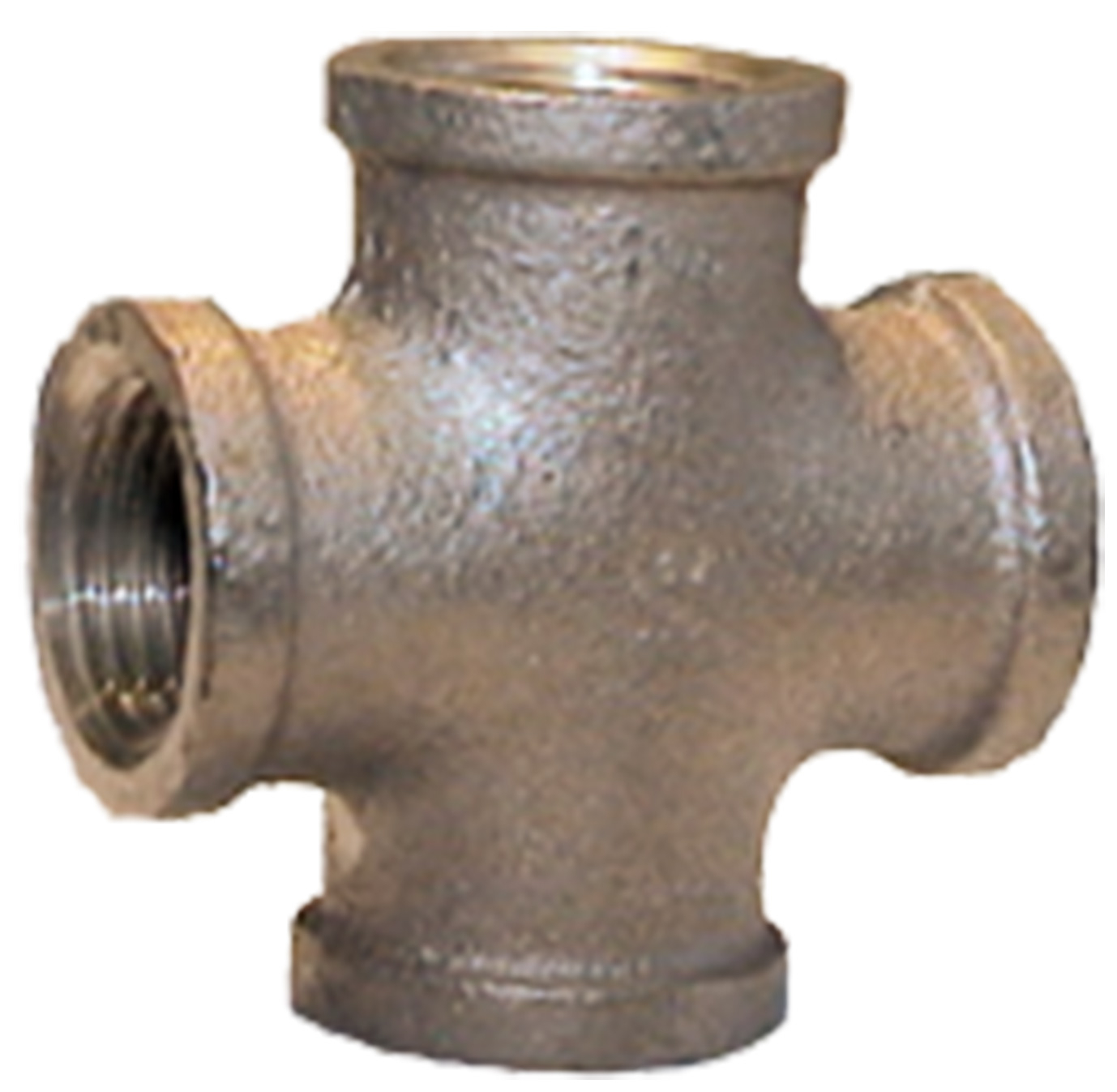

Kreuzstück 3180

Kreuzstück 3180

Kreuzstück für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Kreuzstück 3180

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3180 – Innengewinde

3180 – Innengewinde 2 artikel

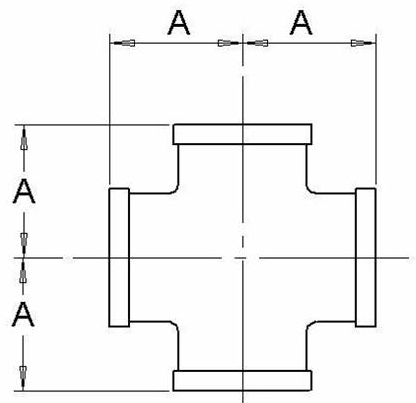

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056340 ½" 27 0,2
056341 ¾" 32 0,3

056340

Dim. ½"
A mm 27
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056341

Dim. ¾"
A mm 32
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Kreuzstück für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Kreuzstück 3180
