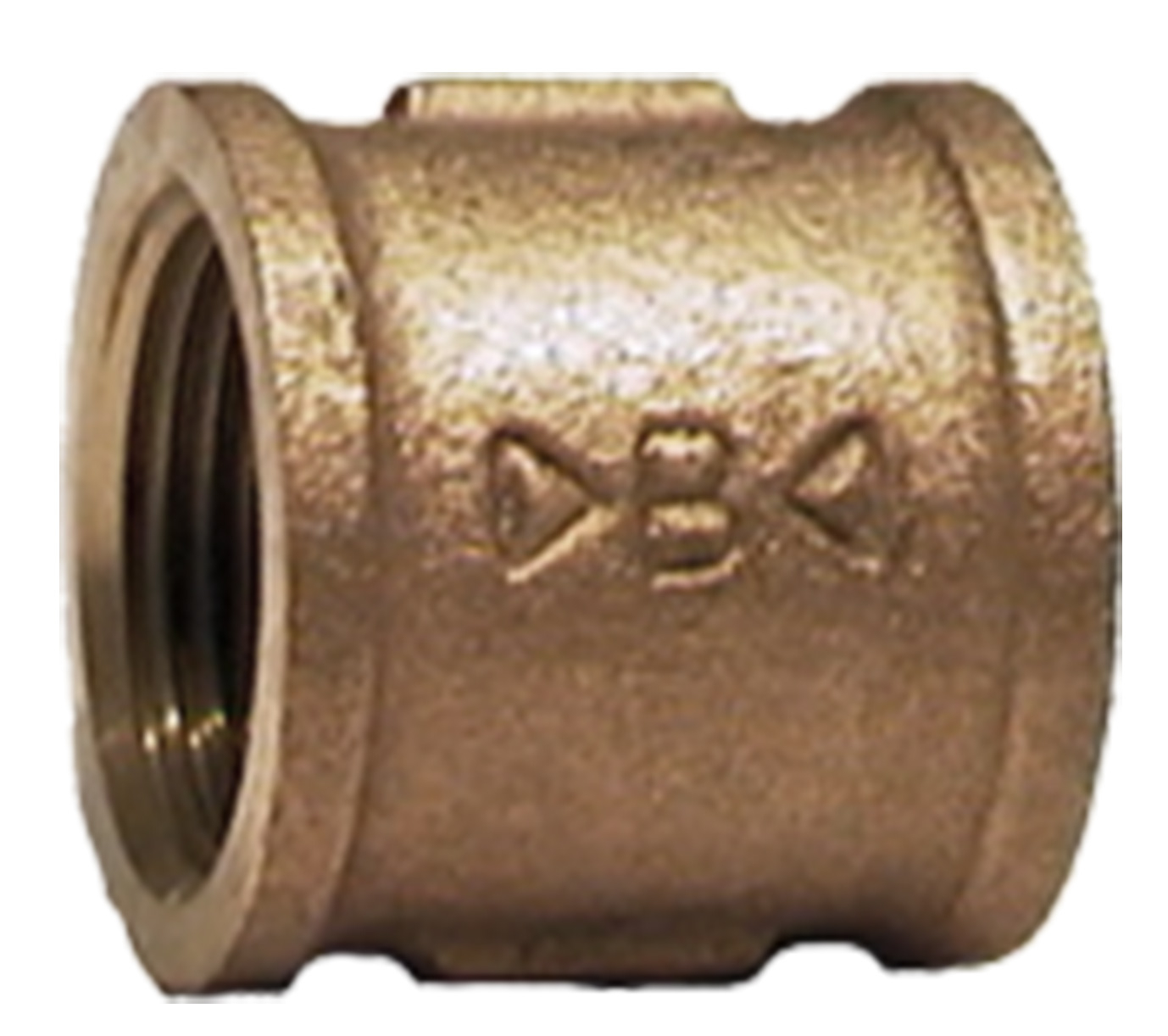

Muffe 3270

Muffe 3270

Längliche Muffe für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Muffe 3270

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3270 – Innengewinde

3270 – Innengewinde 10 artikel

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056396 ¼" 22 0,05
056397 ⅜” 23 0,04
056398 ½" 30 0,08
056399 ¾" 33 0,1
056400 1" 39 0,2
056401 1¼" 48 0,3
056402 1½" 53 0,4
056404 2½" 83
056405 3" 79
056406 4" 94

056396

Dim. ¼"
A mm 22
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

056397

Dim. ⅜”
A mm 23
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

056398

Dim. ½"
A mm 30
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

056399

Dim. ¾"
A mm 33
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056400

Dim. 1"
A mm 39
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056401

Dim. 1¼"
A mm 48
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

056402

Dim. 1½"
A mm 53
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

056404

Dim. 2½"
A mm 83
Gewicht (kg)
Maßzeichnungen
Artikelliste

056405

Dim. 3"
A mm 79
Gewicht (kg)
Maßzeichnungen
Artikelliste

056406

Dim. 4"
A mm 94
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Längliche Muffe für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
