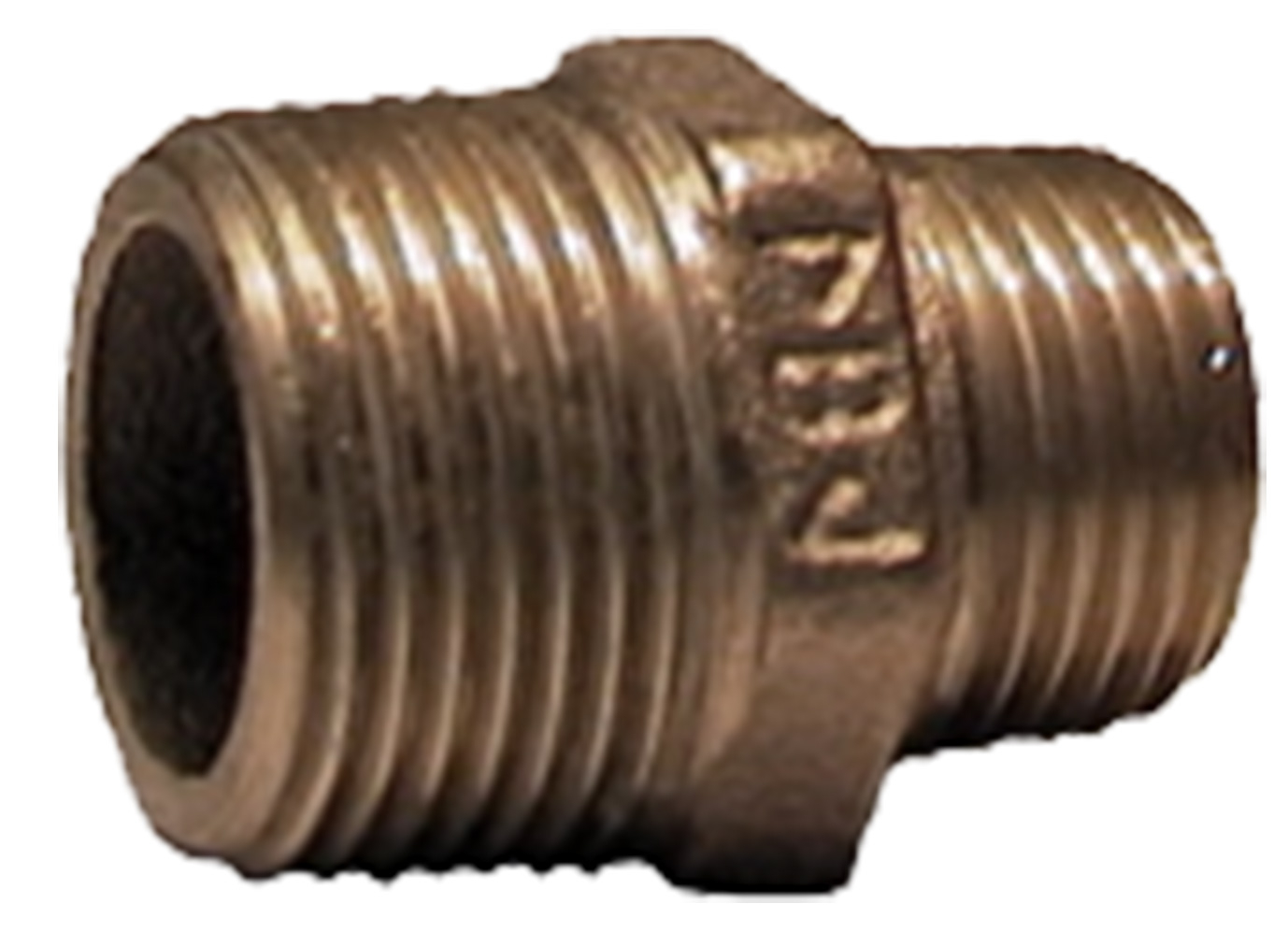

Nippel 3245

Nippel 3245

Nippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Nippel 3245

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3245 - Aussengewinde

3245 - Aussengewinde 7 artikel

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056408 ¾" x ½" 36 0,07
056409 1" x ¾" 41 0,1
056429 1¼" x ¾"
056410 1¼" x 1" 47 0,2
056430 1½" x 1"
056431 2" x 1¼"
056432 2" x 1½"

056408

Dim. ¾" x ½"
A mm 36
Gewicht (kg) 0,07
Maßzeichnungen
Artikelliste

056409

Dim. 1" x ¾"
A mm 41
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056429

Dim. 1¼" x ¾"
A mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

056410

Dim. 1¼" x 1"
A mm 47
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056430

Dim. 1½" x 1"
A mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

056431

Dim. 2" x 1¼"
A mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

056432

Dim. 2" x 1½"
A mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Nippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Nippel 3245
