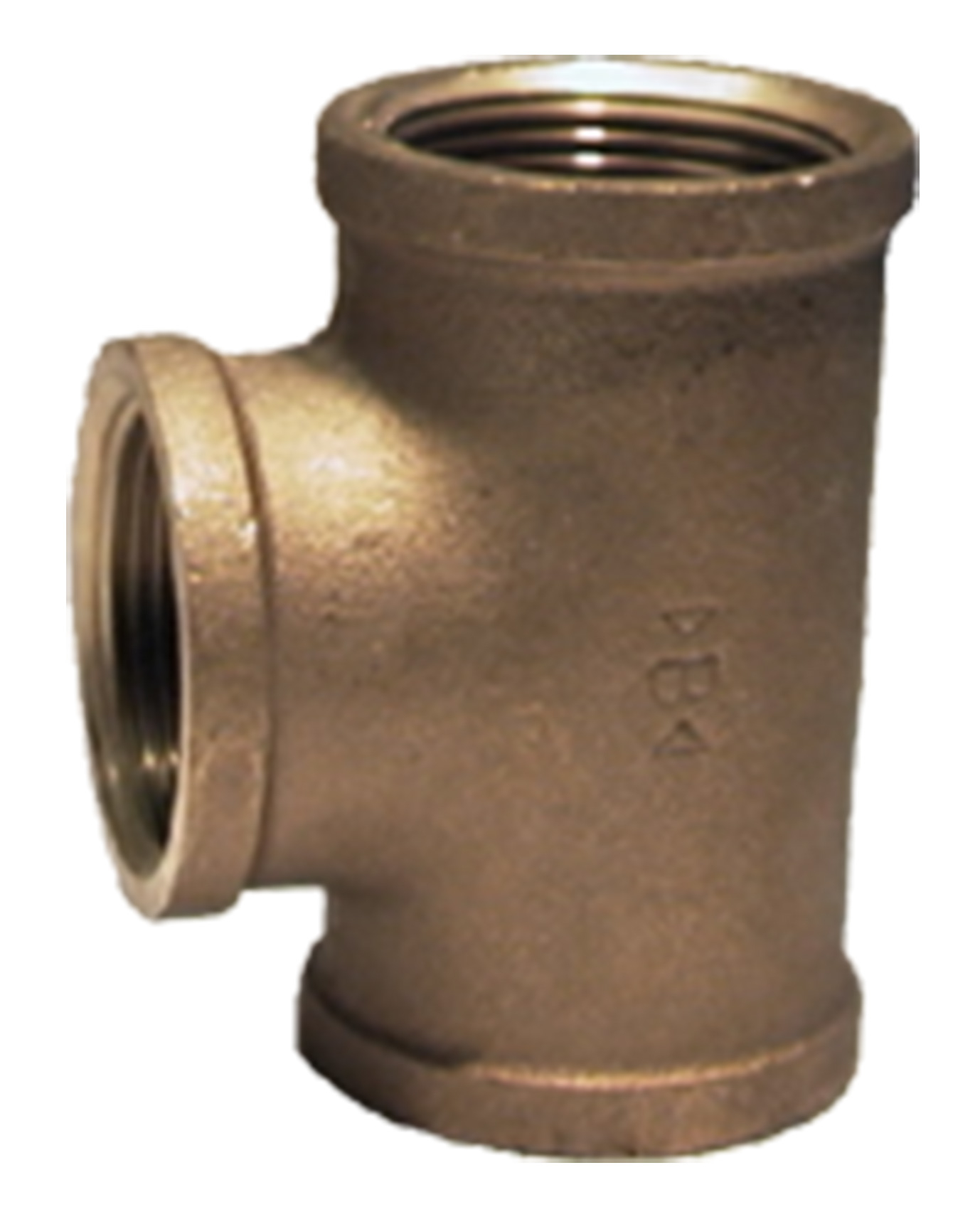

T-Stück 3130

T-Stück 3130

T-Stück für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

T-Stück 3130

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3130 – Innengewinde

3130 – Innengewinde 11 artikel

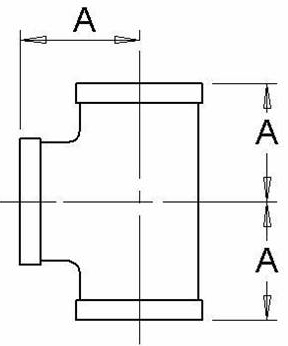

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056329 ¼" 21 0,06
056330 ⅜” 25 0,1
056331 ½" 26 0,1
056332 ¾" 30 0,2
056333 1" 38 0,3
056334 1¼" 44 0,5
056335 1½" 45 0,6
056336 2" 57 1,0
056337 2½" 68
056338 3" 78
056339 4" 95 0,08

056329

Dim. ¼"
A mm 21
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

056330

Dim. ⅜”
A mm 25
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056331

Dim. ½"
A mm 26
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056332

Dim. ¾"
A mm 30
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056333

Dim. 1"
A mm 38
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

056334

Dim. 1¼"
A mm 44
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

056335

Dim. 1½"
A mm 45
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

056336

Dim. 2"
A mm 57
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

056337

Dim. 2½"
A mm 68
Gewicht (kg)
Maßzeichnungen
Artikelliste

056338

Dim. 3"
A mm 78
Gewicht (kg)
Maßzeichnungen
Artikelliste

056339

Dim. 4"
A mm 95
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

T-Stück für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

T-Stück 3130
