Winkel 3090

Winkel 3090

Winkel 90° für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 3090

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3090 – Innengewinde

3090 – Innengewinde 10 artikel

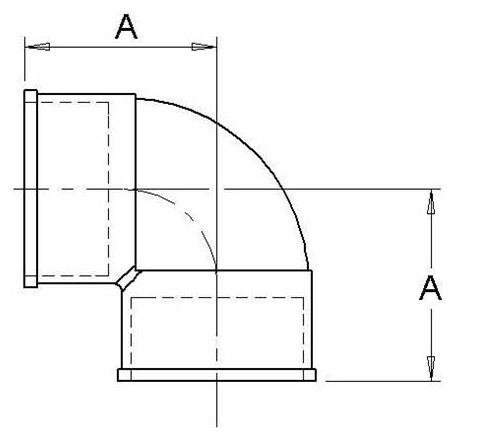

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056301 ¼" 21 0,04
056302 ⅜" 25 0,05
056303 ½" 26 0,08
056304 ¾" 30 0,1
056305 1" 38 0,2
056306 1¼" 44 0,4
056307 1½" 46 0,4
056308 2" 57 0,8
056310 3" 78
056300 4" 95

056301

Dim. ¼"
A mm 21
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

056302

Dim. ⅜"
A mm 25
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

056303

Dim. ½"
A mm 26
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

056304

Dim. ¾"
A mm 30
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056305

Dim. 1"
A mm 38
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056306

Dim. 1¼"
A mm 44
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

056307

Dim. 1½"
A mm 46
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

056308

Dim. 2"
A mm 57
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

056310

Dim. 3"
A mm 78
Gewicht (kg)
Maßzeichnungen
Artikelliste

056300

Dim. 4"
A mm 95
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90° für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
