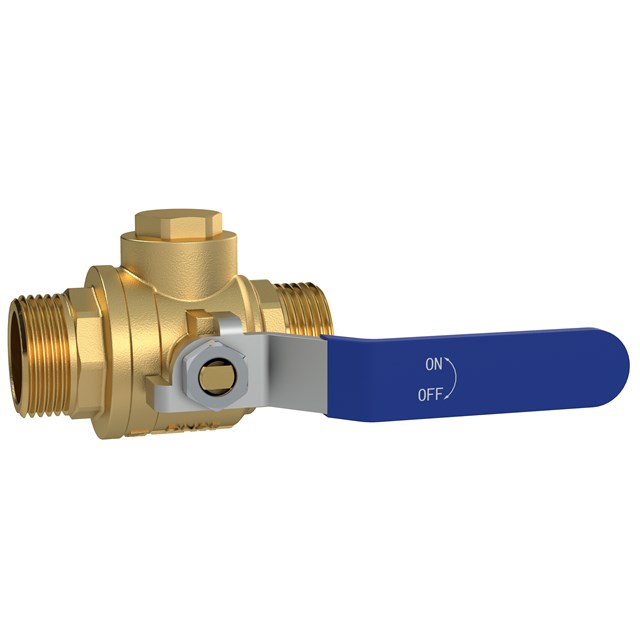

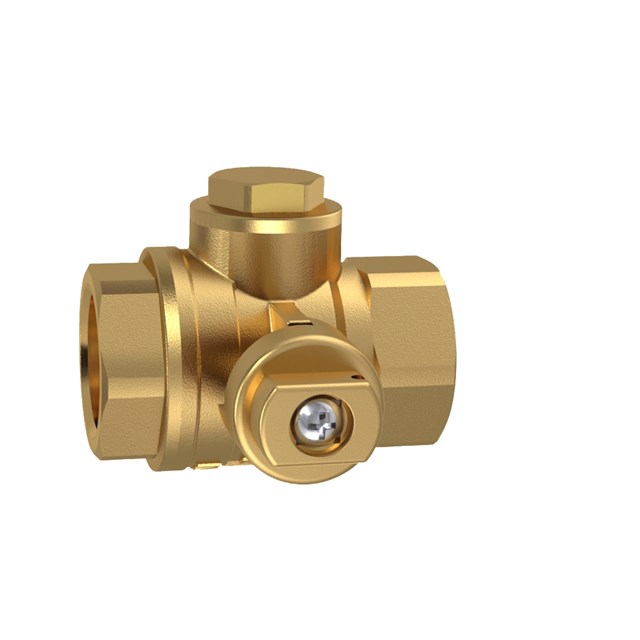

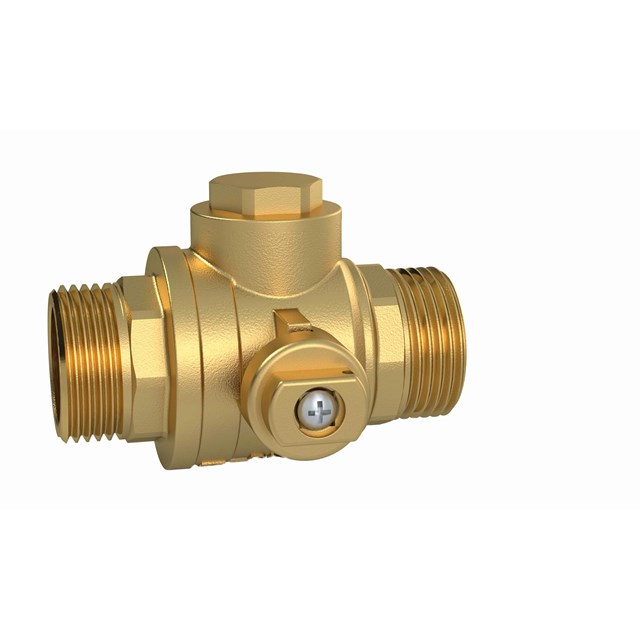

LK 522 FilterBall Magnet
LK 522 Magnet - Innengewinde 5 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Anmerkung | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
182274 | Rp ¾" | 5,0 | 60 | 55 | 87 | 117 | 51 | Maschenweite, Filter: 0,7 mm | 0,3 |
|
|
182275 | Rp 1" | 10,0 | 71 | 60 | 107 | 142 | 61 | Maschenweite, Filter: 0,7 mm | 0,5 |
|
|
182276 | Rp 1¼" | 17,0 | 84 | 65 | 107 | 149 | 75 | Maschenweite, Filter: 0,7 mm | 0,9 |
|
|
182277 | Rp 1½" | 31,0 | 93 | 80 | 143 | 189 | 88 | Maschenweite, Filter: 0,7 mm | 1,3 |
|
|
182278 | Rp 2" | 43,0 | 119 | 90 | 143 | 203 | 105 | Maschenweite, Filter: 0,7 mm | 2,1 |
|
182274
Dim. | Rp ¾" |
Kvs m³/h | 5,0 |
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 0,3 |
Maßzeichnungen | |
Artikelliste |
|
182275
Dim. | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
182276
Dim. | Rp 1¼" |
Kvs m³/h | 17,0 |
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 0,9 |
Maßzeichnungen | |
Artikelliste |
|
182277
Dim. | Rp 1½" |
Kvs m³/h | 31,0 |
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 1,3 |
Maßzeichnungen | |
Artikelliste |
|
182278
Dim. | Rp 2" |
Kvs m³/h | 43,0 |
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 2,1 |
Maßzeichnungen | |
Artikelliste |
|
Artikel 182274
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Artikel 182275
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Artikel 182276
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Artikel 182277
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Artikel 182278
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |
LK 522 Magnet - Aussengewinde 2 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Anmerkung | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
182436 | G ¾" | 4,5 | 74 | 55 | 87 | 126 | 51 | Maschenweite, Filter: 0,7 mm | 0,4 |
|
|
182437 | G 1" | 9,0 | 85,5 | 60 | 107 | 153 | 61 | Maschenweite, Filter: 0,7 mm | 0,6 |
|
182436
Dim. | G ¾" |
Kvs m³/h | 4,5 |
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 0,4 |
Maßzeichnungen | |
Artikelliste |
|
182437
Dim. | G 1" |
Kvs m³/h | 9,0 |
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |
Anmerkung | Maschenweite, Filter: 0,7 mm |
Gewicht (kg) | 0,6 |
Maßzeichnungen | |
Artikelliste |
|
Artikel 182436
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Artikel 182437
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |
LK 522 Magnet, ohne Griff - Innengewinde 5 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmerkung | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|
182342 | Rp ¾" | 4,5 | 60 | 42 | 30 | 51 | Maschenweite, Filter: 0,5 mm | 0,3 |
|
|
182343 | Rp 1" | 9,0 | 71 | 46 | 36 | 61 | Maschenweite, Filter: 0,5 mm | 0,5 |
|
|
182344 | Rp 1¼" | 16,0 | 84 | 54 | 42 | 75 | Maschenweite, Filter: 0,5 mm | 0,9 |
|
|
182345 | Rp 1½" | 19,0 | 93 | 61 | 47 | 88 | Maschenweite, Filter: 0,5 mm | 1,3 |
|
|
182346 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Maschenweite, Filter: 0,5 mm | 2,1 |
|
182342
Dim. | Rp ¾" |
Kvs m³/h | 4,5 |
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 0,3 |
Maßzeichnungen | |
Artikelliste |
|
182343
Dim. | Rp 1" |
Kvs m³/h | 9,0 |
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
182344
Dim. | Rp 1¼" |
Kvs m³/h | 16,0 |
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 0,9 |
Maßzeichnungen | |
Artikelliste |
|
182345
Dim. | Rp 1½" |
Kvs m³/h | 19,0 |
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 1,3 |
Maßzeichnungen | |
Artikelliste |
|
182346
Dim. | Rp 2" |
Kvs m³/h | 21,0 |
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 2,1 |
Maßzeichnungen | |
Artikelliste |
|
Artikel 182342
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Artikel 182343
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Artikel 182344
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Artikel 182345
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Artikel 182346
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
LK 522 Magnet, ohne Griff - Aussengewinde 2 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | Anmerkung | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|
182438 | G ¾" | 4,5 | 74 | 42 | 39 | 61 | Maschenweite, Filter: 0,5 mm | 0,4 |
|
|
182439 | G 1" | 9,0 | 85,5 | 46 | 45,5 | 61 | Maschenweite, Filter: 0,5 mm | 0,6 |
|
182438
Dim. | G ¾" |
Kvs m³/h | 4,5 |
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 0,4 |
Maßzeichnungen | |
Artikelliste |
|
182439
Dim. | G 1" |
Kvs m³/h | 9,0 |
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Anmerkung | Maschenweite, Filter: 0,5 mm |
Gewicht (kg) | 0,6 |
Maßzeichnungen | |
Artikelliste |
|
Artikel 182438
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Artikel 182439
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Beschreibung
LK 522 FilterBall Magnet ist ein Filterkugelhahn mit integriertem Magneten zum Sammeln von Magnetit, geeignet für Heiz-, Kühl- und Leitungswassersysteme.
Zur Reinigung des Filters und Magneten einfach Kugelventil schließen, Deckel abschrauben und Filter und Magneten herausnehmen.
Das Ventil ist wartungsfrei, allerdings sollte die Installation regelmäßig kontrolliert werden.
Technische daten
Arbeitstemperatur: | Min. -20 °C/Max. 120 °C |
Max. Arbeitsdruck: | 1,6 MPa (16 bar) |
Flüssigkeit 1: | Wasser - Glykol max. 50% |
Gewindenorm: | ISO 228/1 |
Maschenöffnung, Filter: | 0,7 mm / 0,5 mm |
Material, Gehäuse: | DZR-Messing EN 12165 CW625N |
Material, Filtereinsatz: | Edelstahl |
Sonstiges: | Magnet Neodym |
Material, Deckelabdichtung: | EPDM |
Material, Dichtungen: | PTFE |
Wellenabdichtung: | Zwei O-Ringe, EPDM |
Anwendungen
Technische diagramme
Kapazitätsdiagramm - 0,7 mm
Kapazitätsdiagramm - 0,5 mm
Artikelnr. | Artikel | Position |
---|---|---|
095355 | 522 ¾" Magnet, Sicherungsring | 1 |
095356 | 522 1" Magnet, Sicherungsring | 1 |
095357 | 522 1¼" Magnet, Sicherungsring | 1 |
095358 | 522 1½" Magnet, Sicherungsring | 1 |
095359 | 522 2" Magnet, Sicherungsring | 1 |
095414 | Filter ¾", Maschenweite: 0,7 mm | 2 |
095415 | Filter 1", Maschenweite: 0,7 mm | 2 |
095416 | Filter 1¼", Maschenweite: 0,7 mm | 2 |
095417 | Filter 1½", Maschenweite: 0,7 mm | 2 |
095418 | Filter 2", Maschenweite: 0,7 mm | 2 |
095419 | Filter ¾", Maschenweite: 0,5 mm | 2 |
095420 | Filter 1", Maschenweite: 0,5 mm | 2 |
095421 | Filter 1¼”, Maschenweite: 0,5 mm | 2 |
095422 | Filter 1½", Maschenweite: 0,5 mm | 2 |
095423 | Filter 2", Maschenweite: 0,5 mm | 2 |
095437 | Deckel & O-Ring ¾" | 3 |
095438 | Deckel & O-Ring 1" | 3 |
095439 | Deckel & O-Ring 1¼" | 3 |
095440 | Deckel & O-Ring 1½" | 3 |
095441 | Deckel & O-Ring 2" | 3 |
Wie reinige ich den Filter und/oder den Magneten des Filterkugelhahns LK 522?
Dass reinigen des Filters und/ oder den Magneten ist Kinder leicht. Hierzu finden Sie unter folgendem Link auf unsere Website ein Video, welches Ihnen in ein paar schritten dabei behilflich ist. lk-522-filterball-magnet.aspx
Technische daten
Arbeitstemperatur: | Min. -20 °C/Max. 120 °C |
Max. Arbeitsdruck: | 1,6 MPa (16 bar) |
Flüssigkeit 1: | Wasser - Glykol max. 50% |
Gewindenorm: | ISO 228/1 |
Maschenöffnung, Filter: | 0,7 mm / 0,5 mm |
Material, Gehäuse: | DZR-Messing EN 12165 CW625N |
Material, Filtereinsatz: | Edelstahl |
Sonstiges: | Magnet Neodym |
Material, Deckelabdichtung: | EPDM |
Material, Dichtungen: | PTFE |
Wellenabdichtung: | Zwei O-Ringe, EPDM |
LK 522 FilterBall Magnet ist ein Filterkugelhahn mit integriertem Magneten zum Sammeln von Magnetit, geeignet für Heiz-, Kühl- und Leitungswassersysteme.
