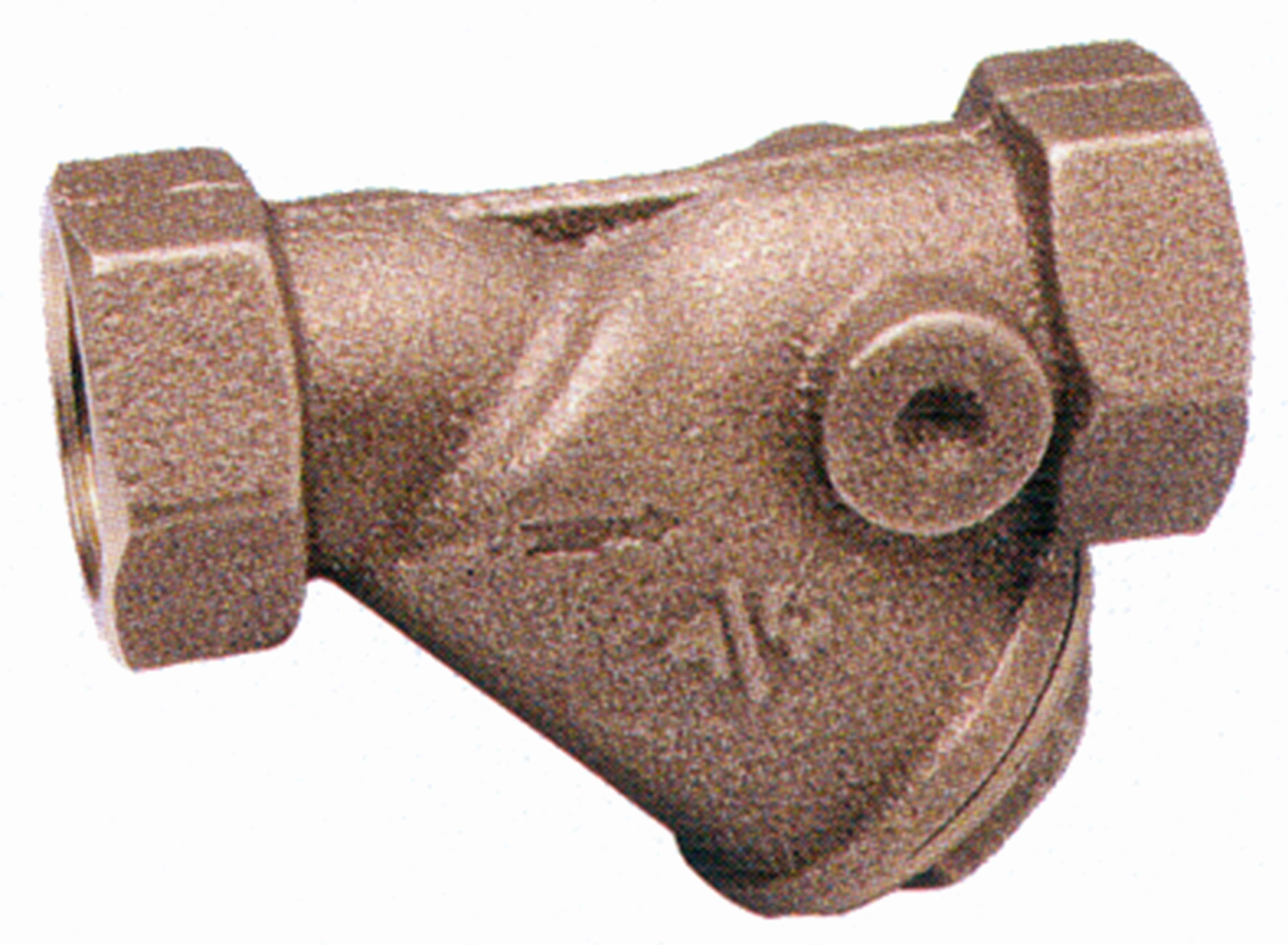

Schmutzfilter 49

Schmutzfilter 49

Das Schmutzfilter 49 eignet sich zur Anwendung in Brauchwasser-, Heiz,- und Kühlsystemen.

Schmutzfilter 49

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

49 - Innengewinde

49 - Innengewinde 4 artikel

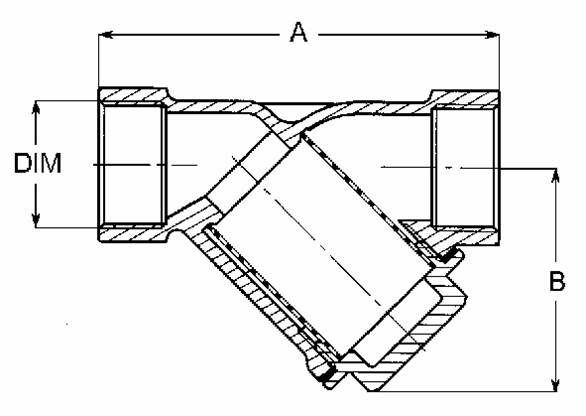

Artikel Dim. Kvs m³/h A mm B mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
055460 G ½" 4,8 57 41 Max. Betriebsdruck: 1,6 MPa 0,2
055461 G ¾" 5,7 83 47 Max. Betriebsdruck: 1,6 MPa 0,4
055463 G 1 ¼" 15 107 68 Max. Betriebsdruck: 1,4 MPa 0,7
055466 G 2 ½" 65 170 109 Max. Betriebsdruck: 1,4 MPa

055460

Dim. G ½"
Kvs m³/h 4,8
A mm 57
B mm 41
Anmerkung Max. Betriebsdruck: 1,6 MPa
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

055461

Dim. G ¾"
Kvs m³/h 5,7
A mm 83
B mm 47
Anmerkung Max. Betriebsdruck: 1,6 MPa
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

055463

Dim. G 1 ¼"
Kvs m³/h 15
A mm 107
B mm 68
Anmerkung Max. Betriebsdruck: 1,4 MPa
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

055466

Dim. G 2 ½"
Kvs m³/h 65
A mm 170
B mm 109
Anmerkung Max. Betriebsdruck: 1,4 MPa
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Das Schmutzfilter 49 eignet sich zur Anwendung in Brauchwasser-, Heiz,- und Kühlsystemen.

Der Pfeil auf dem Filtergehäuse gibt die Flussrichtung an. Das Schmutzfilter erreicht seine optimale Leistung, wenn es in horizontaler Leitung und mit der Filtertrommel nach unten montiert wird. Das Schmutzfilter muss in einer abschließbaren Zone montiert werden. Dies gewährleistet, dass ausfließendes Wasser bei der Reinigung einfach aufgefangen werden kann. Außerdem wirkt es einer unnötigen Nachfüllung von Wasser entgegen.

Die Reinigung des Filters sollte gemäß festgelegten Routinen stattfinden. Bei Neuinstallation ist es ratsam, der Filter schon nach einigen Monaten Betrieb zu reinigen. Das Zeitintervall kann später je nach Verunreinigungsgrad des Filters gedehnt werden. Verwende bei Bedarf herkömmliches Spülmittel oder Waschlösung für die Reinigung der Filtertrommel.

Technische daten

Arbeitstemperatur: Max. 110 °C
Gewindenorm: G - Innengewinde
Sonstiges: Material, Schmutzfilter Rotguss
Material, Filtertrommel Edelstahl SS 2331-02
Sonstiges: Spezifikation Filtertrommel:
Anzahl Löcher/cm² 70 Stk.
Lochfläche 0,25 mm²
Filterloch Ø max 5 mm
Material, Deckelabdichtung: Faser
