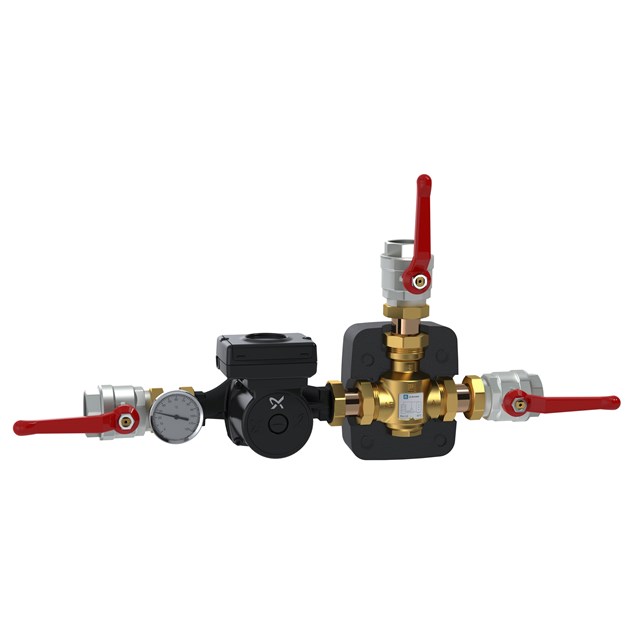

LK 815 ThermoKit T

LK 815 ThermoKit T

  • Für Leistungen bis zu 140 kW bei 20 °C ΔT
  • Optimale Regelung für maximale Effizienz
  • Reduziert Kondenswasserbildung und Ablagerungen und verlängert so die Lebensdauer Ihres Heizkessels

LK 815 ThermoKit T ist eine Rücklaufanhebung für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Te...

Weiterlesen

LK 815 ThermoKit T

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos

Artikel

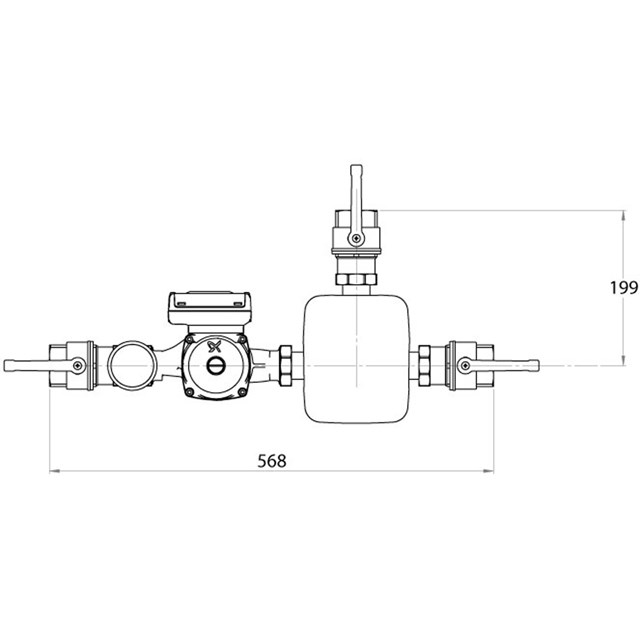

LK 815 - Grundfos UPML 25-95 - Innengewinde 1½"

LK 815 - Grundfos UPML 25-95 - Innengewinde 1½" 6 artikel

Artikel Rücklauftemperatur Dim. Gewicht (kg) Artikelliste
181572 45 Rp 1½" 7.1
181573 50 Rp 1½" 7.1
181574 55 Rp 1½" 7.1
181575 60 Rp 1½" 7.1
181576 65 Rp 1½" 7.1
181577 70 Rp 1½" 7.1

181572

Rücklauftemperatur 45
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181573

Rücklauftemperatur 50
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181574

Rücklauftemperatur 55
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181575

Rücklauftemperatur 60
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181576

Rücklauftemperatur 65
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181577

Rücklauftemperatur 70
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

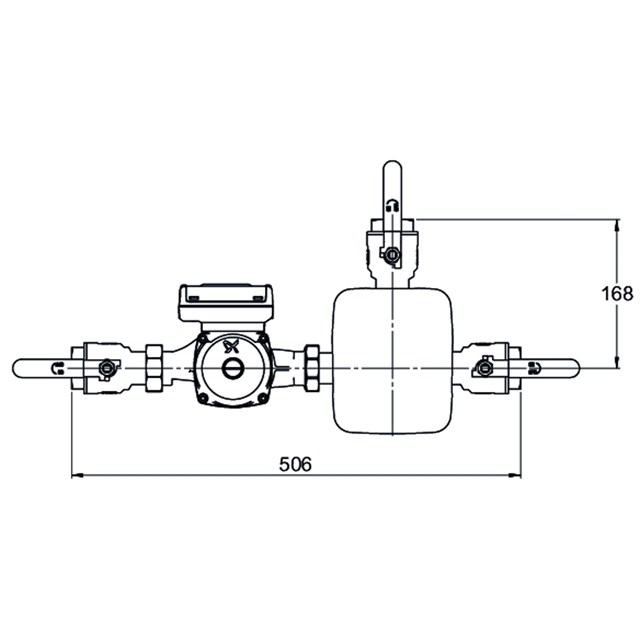

LK 815 - Grundfos UPML 25-95 - Innengewinde 1¼"

LK 815 - Grundfos UPML 25-95 - Innengewinde 1¼" 6 artikel

Artikel Rücklauftemperatur Dim. Gewicht (kg) Artikelliste
182390 45 G 1¼" 7.1
182391 50 G 1¼" 7.1
182392 55 G 1¼" 7.1
182393 60 G 1¼" 7.1
182394 65 G 1¼" 7.1
182395 70 G 1¼" 7.1

182390

Rücklauftemperatur 45
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182391

Rücklauftemperatur 50
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182392

Rücklauftemperatur 55
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182393

Rücklauftemperatur 60
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182394

Rücklauftemperatur 65
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182395

Rücklauftemperatur 70
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

Detailinformationen

Beschreibung

LK 815 ThermoKit T ist eine Rücklaufanhebung für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Die Rücklaufanhebung wird eingesetzt um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Temperaturschichtung im Pufferspeicher zu erzeugen. Dies erhöht die Effizienz der Heizanlage, verhindert Kondensation und Teerablagerungen, was die Lebensdauer der Anlage verlängert.

Die LK 815 ThermoKit T besteht aus einer Hocheffizienzpumpe, einem thermischen Ladeventil LK 823 ThermoVar mit ­Isolierung, einem Rückschlagventil, einem Thermometer zum Ablesen der Rücklauftemperatur sowie drei Absperr­ventilen um ­Installation und Wartung zu erleichtern. Die Rücklaufanhebung ist umkehrbar und kann für die Montage rechts oder links vom Heizkessel einfach angepasst werden. Dank der Absperrventile sind alle Teile austauschbar, ohne dass die Anlage bei einer eventuellen Wartung entleert werden muss.

Thermometer sind als Zubehör erhältlich, Art. Nr. 181736.

Die LK 815 ThermoKit T wird in der Rücklaufleitung zwischen Festbrennstoffkessel und Pufferspeicher installiert. Sie muss mit der Antriebswelle der Pumpe in horizontaler Lage montiert werden.

Die Rücklaufanhebung ist normalerweise wartungsfrei. Die Installation ist regelmäßig zu überprüfen.

Technische Daten

Nennspannung: 230 VAC, 50/60 Hz
Leistungsaufnahme: 12-140 W abhängig von Pumpendrehzahl
Max. Kesselleistung: 140 kW: 20 °C ΔT
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Rücklauftemperatur: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C, 70 °C
Umgebungstemperatur: Min. 5 °C/Max. 40 °C
Gewindenorm: Rp - Innengewinde, G - Innengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Ladepumpe: Grundfos UPML 25-95 180, EEI ≤ 0,23 (s. Datenblatt/Typenschild für den genauen Wert)
Material, Gehäuse: Messing EN 1982 CB753S
Material, Isolierung: Expandiertes Polypropylen EPP
Durchfluss: Max. 5900 l/h

Anwendungen

LK 815 ThermoKit T

Die Funktion der Ladeventileinheit während der verschiedenen Heizungsphasen:

Technische Diagramme

LK 815 ThermoKit T

Kesselleistung

LK 815 ThermoKit T

Pumpencharakteristik
