LK 160 SmartBio®

LK 160 SmartBio®

  • Mit der richtigen Regelung ist Heizen mit Biomasse eine effiziente und umweltfreundliche Alternative

LK 160 SmartBio® ist ein Temperaturdifferenzregler zur Funktionssteuerung von Pufferspeicheranlagen.

LK 160 SmartBio®

Artikel

LK 160 SmartBio®

LK 160 SmartBio® 2 artikel

Artikelnr. Gewicht (kg) Artikelliste
181234 0,7
181233 6,2

181234

Gewicht (kg) 0,7
Artikelliste

181233

Gewicht (kg) 6,2
Artikelliste

Detailinformationen

Beschreibung

LK 160 SmartBio® ist ein Temperaturdifferenzregler zur Funktionssteuerung von Pufferspeicheranlagen. Der Speicherumladeregler hat viele hydraulische Schemata.
SmartBio® besitzt zur Anzeige des Betriebszustands und zur Kommunikation bei Einrichtung, Meldung, Änderung und Auswertung ein farbiges Vollgrafik-Display, das permanent hinterleuchtet wird. Alle Einstellungen und Abfragen erfolgen über den Drehregler und ESC-Taste. Der Regler kann auch eine Hocheffizienzpumpe steuern.

LK 160 SmartBio® hat einen potentialfreien Relaisausgang für Zuschusswärme, z.B. Heizpatrone oder Brenner. Wenn die Temperatur im Primärspeicher unter den eingestellten Wert sinkt, startet die Zuschusswärme automatisch. Der Speicherumladeregler hat eine intelligente, einstellbare Verzögerungsfunktion für Zuschusswärme, was die Energieeffizienz der Anlage weiter verbessert.

Funktionen
• Mehrere hydraulische Schemata
• Zwei Ausgänge für Umwälzpumpen
• Pumpenlogik
• Potentialfreier Relaiskontakt
• Fühlerabgleich
• Verzögerungsfunktion für Zusatzwärme
• Farbiges, vielsprachiges Vollgrafik-Display mit Uhrzeit und Datum
• Benutzerfreundliches Menüsystem
• USB-Anschluss für PC-Zugang
• SD-Kartenslot für Datenlogging (micro SD)
• Es besteht die Möglichkeit, zwei Umwälzumpen durch PWM-Signal steuern zu lassen.

Technische daten

Nennspannung: 230 VAC, 50 Hz
Leistungsaufnahme: 3,5 VA
Relaisausgang: Max. 240 VAC, 4 A
Triac-Ausgänge: 230 VAC ± 10%, 1 A, 200 VA
Hocheffizienzpumpe: Analogausgang 0 -10 V, max. 10 mA PWM Ausgang 100 Hz - 2 kHz
Fühlertyp: PT 1000
Anzeige: TFT-Farbdisplay 47 x 35 mm mit Hintergrundbeleuchtung
Schutzart: IP 20
Schutzklasse: II
Typengenehmigung: CE

Anwendungen

Hydraulisches Schema 1.2

LK 824 ThermoVar® ist ein thermisches Ventil mit doppeltwirkender Schwerkraftbremse, das eine hohe Rücklauftemperatur zum Kessel gewährleistet und so die Energieeffizienz der Anlage erhöht. Siehe unter Zubehör.

Hydraulisches Schema 2

Hydraulisches Schema 2 eignet sich für Heizanlagen in welchen Warmwasser für Heizung und Trinkwasser dem Sekundärspeicher entnommen wird. Wärme wird aus dem Primärspeicher dem Sekundärspeicher zugeführt. Durch das Messen der Temperaturdifferenz regelt LK 160 SmartBio® die Ladepumpe.

Hydraulisches Schema 3

Hydraulisches Schema 3 ist zur Steuerung der Umwälzpumpe und Brenner in einer Heizanlage mit Pellets-, Öl- oder Gaskessel mit Pufferspeicher.

Hydraulisches Schema 4

Hydraulisches Schema 4 ist zur Steuerung einer Heizanlage mit
Warmwasserspeicher. Das Schema gibt der Wärme im oberen
Bereich des Haupspeichers den Vorrang, um schnell warmes
Wasser zum Warmwasserspeicher zu führen.
LK 160 SmartBio® steuert die Ladepumpe, das Zonenventil und die Umwälzpumpe des Heizkreises.

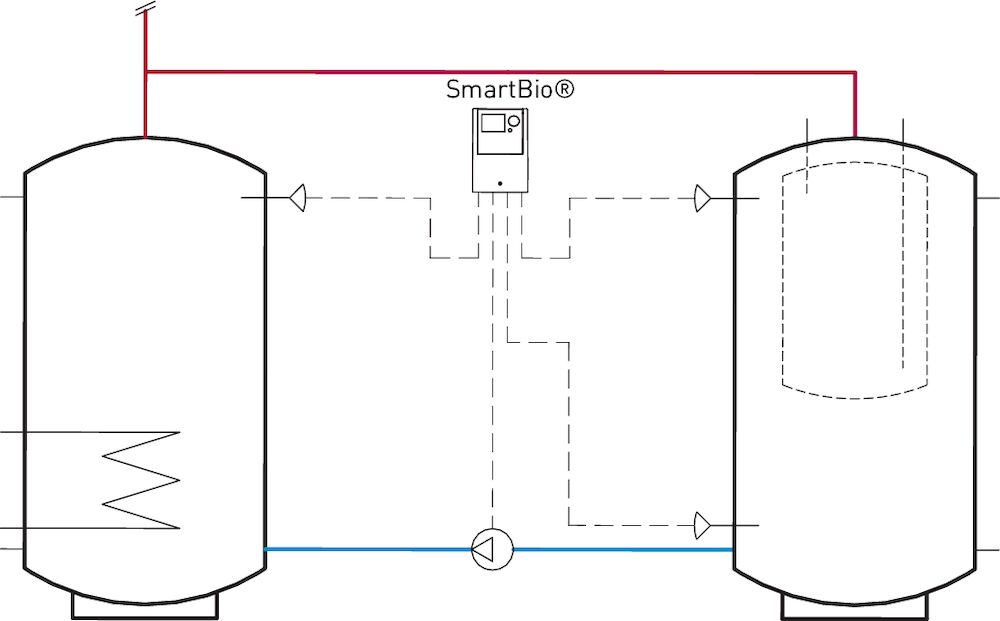

Hydraulisches Schema 1

Hydraulisches Schema 1 ist zur Steuerung zweier Umwälzpumpen in Heizanlagen mit zwei Pufferspeichern, in denen Warmwasser dem Primärspeicher entnommen wird. Überschussenergie wird dem Sekundärspeicher zugeführt und bei Bedarf entzogen.

HYDRAULISCHES SCHEMA 1.1:
Um Selbstzirkulation zu vermeiden ist eine doppeltwirkende Schwerkraftbremse zwischen den Pumpen zu installieren. Siehe unter Zubehör.

Lieferumfang

Lieferung für hydraulisches Schema 1.1

• Speicherumladeregler LK 160 SmartBio®
• Drei Sensoren PT 1000 - 4 m Kabel
• Zwei Ladepumpen Grundfos Alpha1 25-60/130
• Zwei Absperrventile 1”
• Doppeltwirkende Schwerkraftbremse LK 970 ThermoBac DB
• Vier Dichtungen EPDM

Standardlieferung

• Speicherumladeregler LK 160 SmartBio®
• Drei Sensoren PT 1000 - 4 m Kabel

Zubehör & Ersatzteile

Artikelnr. Artikel Position
025017 Temperaturdifferenzregler SmartBio® 1
181186 Speichersensor PT 1000 Ø 6 mm - 4 m Kabel 2
187129 Ladepumpe Grundfos Alpha1 25-60/130 3
187017 Absperrventil Rp 1" 4
187018 Absperrventil Rp 1¼" 5
187019 Absperrventil 28 mm 6
180487 Doppeltwirkende Schwerkraftbremse LK 970 ThermoBac DB 7
180812 Sensorgehäuse 150 mm 8
013025 Dichtung EPDM 1½” - Ø44 x Ø27 x 2 mm 9
181553 LK 824 ThermoVar® G 1½", 45 °C 10
181554 LK 824 ThermoVar® G 1½", 55 °C 10
181555 LK 824 ThermoVar® G 1½", 61 °C 10
181556 LK 824 ThermoVar® G 1½", 66 °C 10
181557 LK 824 ThermoVar® G 1½", 72 °C 10
180810 Kupplung G 1½" x G 1½", L30 mm 11

Videos

LK 160 SmartBio® - 1:2
LK 160 SmartBio® - Hydrauliksystem 4
