LK 160 SmartBio®

LK 160 SmartBio®

  • Mit der richtigen Regelung ist Heizen mit Biomasse eine effiziente und umweltfreundliche Alternative

LK 160 SmartBio® ist ein Temperaturdifferenzregler zur Funktionssteuerung von Pufferspeicheranlagen. Der Speicherumladeregler hat viele hydraulische Schemata. SmartBio® besitzt zur Anzeige des Betriebszustands...

Weiterlesen

LK 160 SmartBio®

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile

Artikel

LK 160 SmartBio®

LK 160 SmartBio® 2 artikel

Artikel Ausführung Nennspannung Gewicht (kg) Artikelliste
181234 LK 160 SmartBio® Standardlieferung 230 VAC, 50 Hz 0.7
181233 LK 160 SmartBio® Lieferung für Hydraulisches Schema 1 230 VAC, 50 Hz 6.2

181234

Ausführung LK 160 SmartBio® Standardlieferung
Nennspannung 230 VAC, 50 Hz
Gewicht (kg) 0.7
Artikelliste

181233

Ausführung LK 160 SmartBio® Lieferung für Hydraulisches Schema 1
Nennspannung 230 VAC, 50 Hz
Gewicht (kg) 6.2
Artikelliste

Detailinformationen

Beschreibung

LK 160 SmartBio® ist ein Temperaturdifferenzregler zur Funktionssteuerung von Pufferspeicheranlagen. Der Speicherumladeregler hat viele hydraulische Schemata.
SmartBio® besitzt zur Anzeige des Betriebszustands und zur Kommunikation bei Einrichtung, Meldung, Änderung und Auswertung ein farbiges Vollgrafik-Display, das permanent hinterleuchtet wird. Alle Einstellungen und Abfragen erfolgen über den Drehregler und ESC-Taste. Der Regler kann auch eine Hocheffizienzpumpe steuern.

LK 160 SmartBio® hat einen potentialfreien Relaisausgang für Zuschusswärme, z.B. Heizpatrone oder Brenner. Wenn die Temperatur im Primärspeicher unter den eingestellten Wert sinkt, startet die Zuschusswärme automatisch. Der Speicherumladeregler hat eine intelligente, einstellbare Verzögerungsfunktion für Zuschusswärme, was die Energieeffizienz der Anlage weiter verbessert.

Funktionen
• Mehrere hydraulische Schemata
• Zwei Ausgänge für Umwälzpumpen
• Pumpenlogik
• Potentialfreier Relaiskontakt
• Fühlerabgleich
• Verzögerungsfunktion für Zusatzwärme
• Farbiges, vielsprachiges Vollgrafik-Display mit Uhrzeit und Datum
• Benutzerfreundliches Menüsystem
• SD-Kartenslot für Datenlogging (micro SD)
• Es besteht die Möglichkeit, zwei Umwälzumpen durch PWM-Signal steuern zu lassen.

Technische Daten

Leistungsaufnahme: 3,5 VA
Schutzart: IP 20
Schutzklasse: II
Anzeige: TFT-Farbdisplay 47 x 35 mm mit Hintergrundbeleuchtung
Triac-Ausgänge: 230 VAC ± 10%, 1 A, 200 VA
Relaisausgang: Max. 240 VAC, 4 A
Hocheffizienzpumpe: Analogausgang 0 -10 V, max. 10 mA PWM Ausgang 100 Hz - 2 kHz
Typengenehmigung: CE

Anwendungen

LK 160 SmartBio®

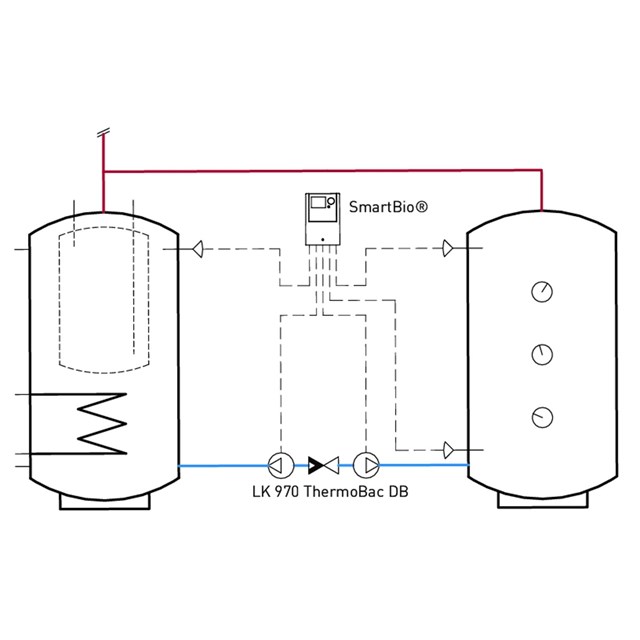

Hydraulisches Schema 1.1

LK 160 SmartBio®

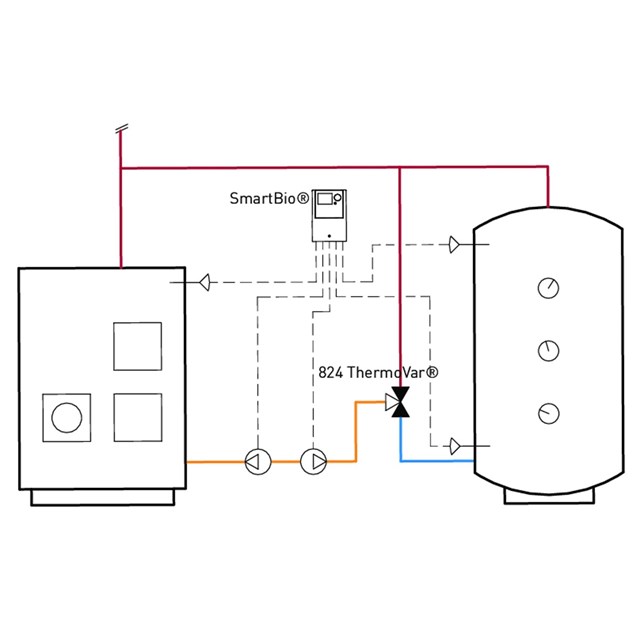

Hydraulisches Schema 1.2

LK 160 SmartBio®

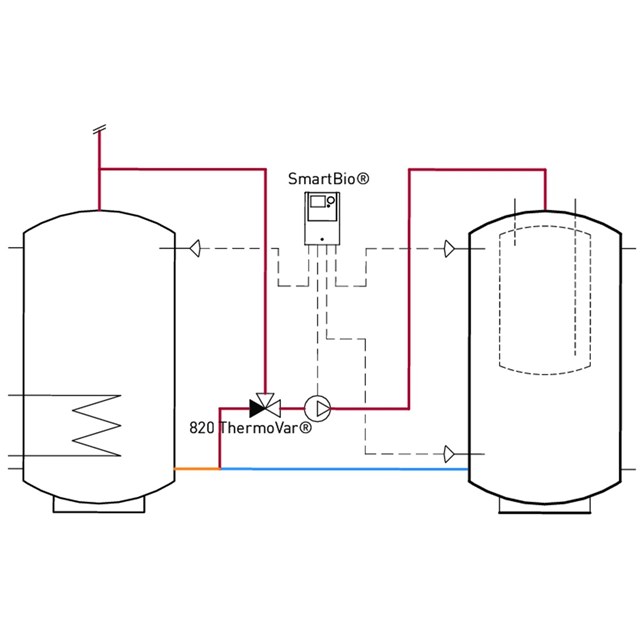

Hydraulisches Schema 2

LK 160 SmartBio®

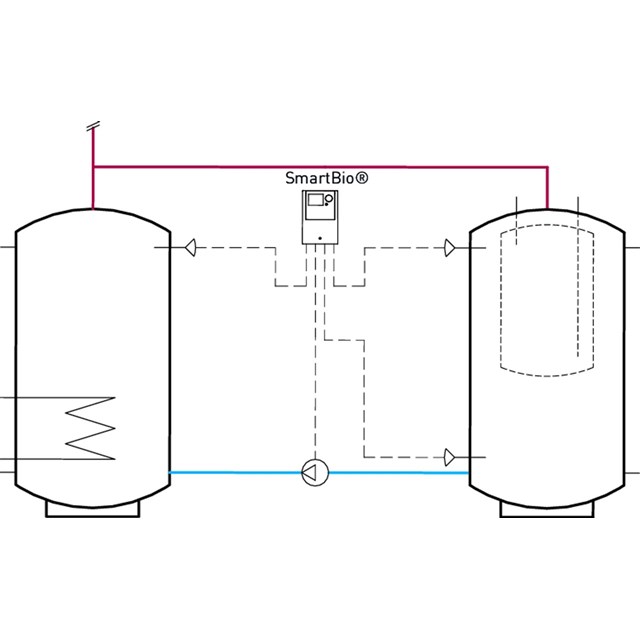

Hydraulisches Schema 3

LK 160 SmartBio®

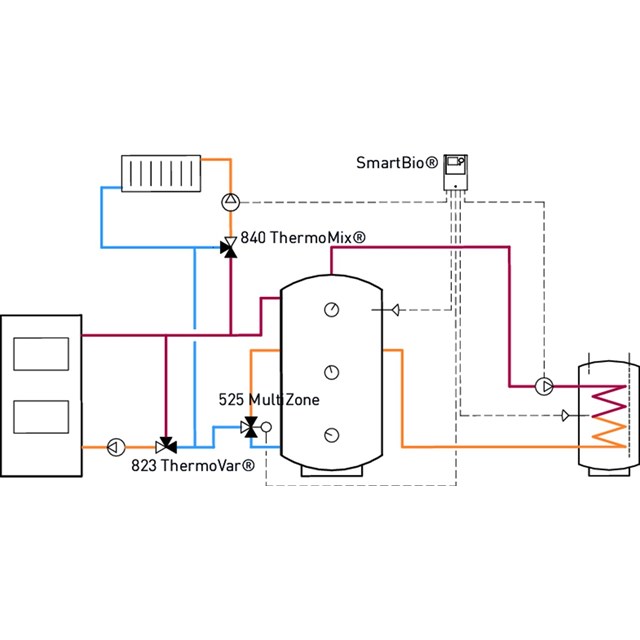

Hydraulisches Schema 4

Lieferumfang

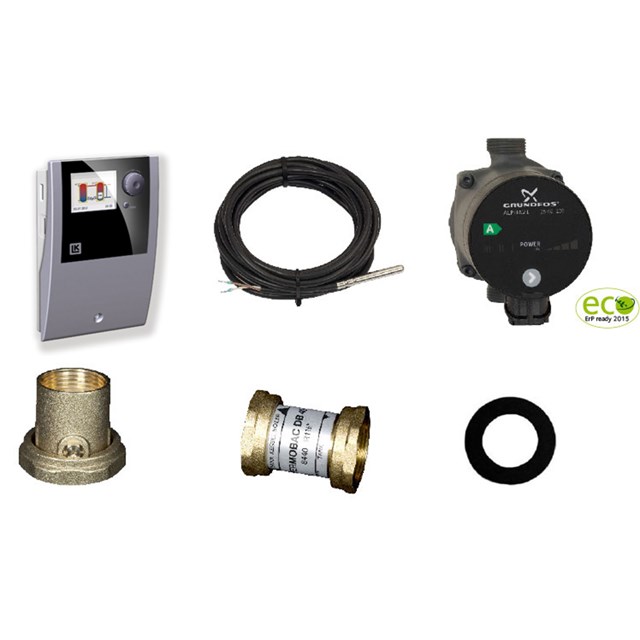

LK 160 SmartBio®

Lieferung für hydraulisches Schema 1.1

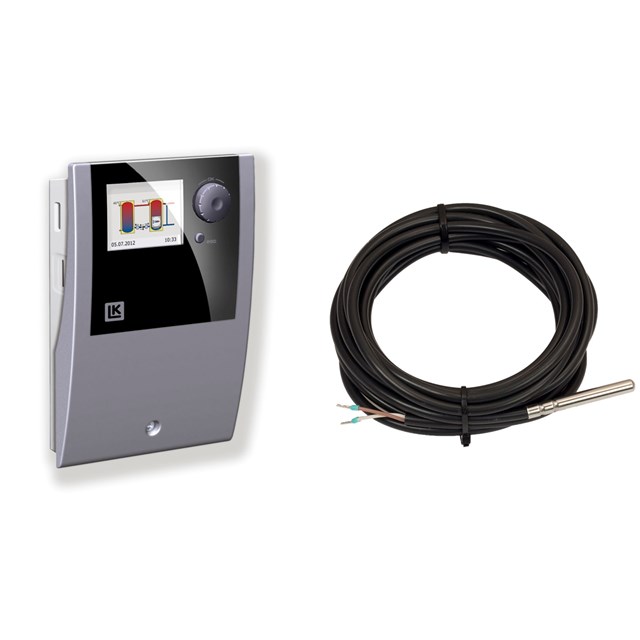

LK 160 SmartBio®

Standardlieferung

Downloads

Produktblatt

LK 160 SmartBio®

Bedienungsanleitung

160 SmartBio - Instruction_148722

Zertifikat/Typengenehmigung

CE Declaration of Conformity - SmartBio.pdf

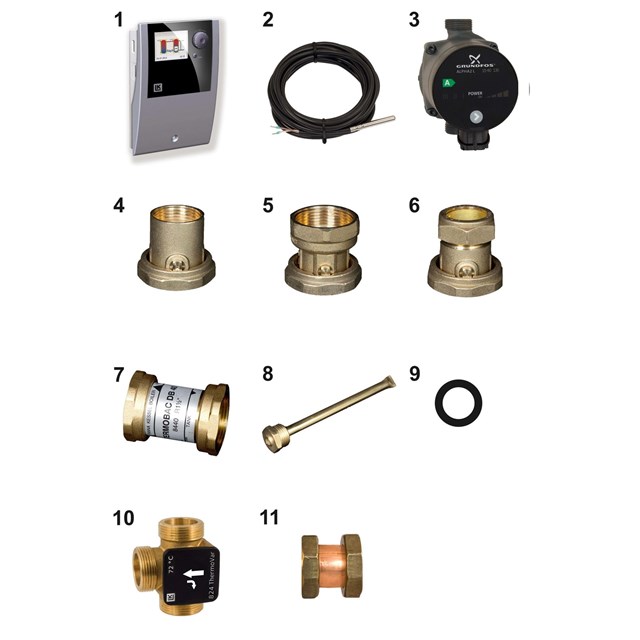

Zubehör & Ersatzteile

Artikelnr. Artikel Position
025017 Temperaturdifferenzregler SmartBio® 1
181186 Speichersensor PT 1000 Ø 6 mm - 4 m Kabel 2
187129 Ladepumpe Grundfos Alpha1 25-60/130 3
187017 Absperrventil Rp 1" 4
187018 Absperrventil Rp 1¼" 5
187019 Absperrventil 28 mm 6
180487 Doppeltwirkende Schwerkraftbremse LK 970 ThermoBac DB 7
180812 Sensorgehäuse 150 mm 8
013025 Dichtung EPDM 1½” - Ø44 x Ø27 x 2 mm 9
181553 LK 824 ThermoVar® G 1½", 45 °C 10
181554 LK 824 ThermoVar® G 1½", 55 °C 10
181555 LK 824 ThermoVar® G 1½", 61 °C 10
181556 LK 824 ThermoVar® G 1½", 66 °C 10
181557 LK 824 ThermoVar® G 1½", 72 °C 10
180810 Kupplung G 1½" x G 1½", L30 mm 11

Videos

LK 160 SmartBio® - 1:2
LK 160 SmartBio® - Hydrauliksystem 4
