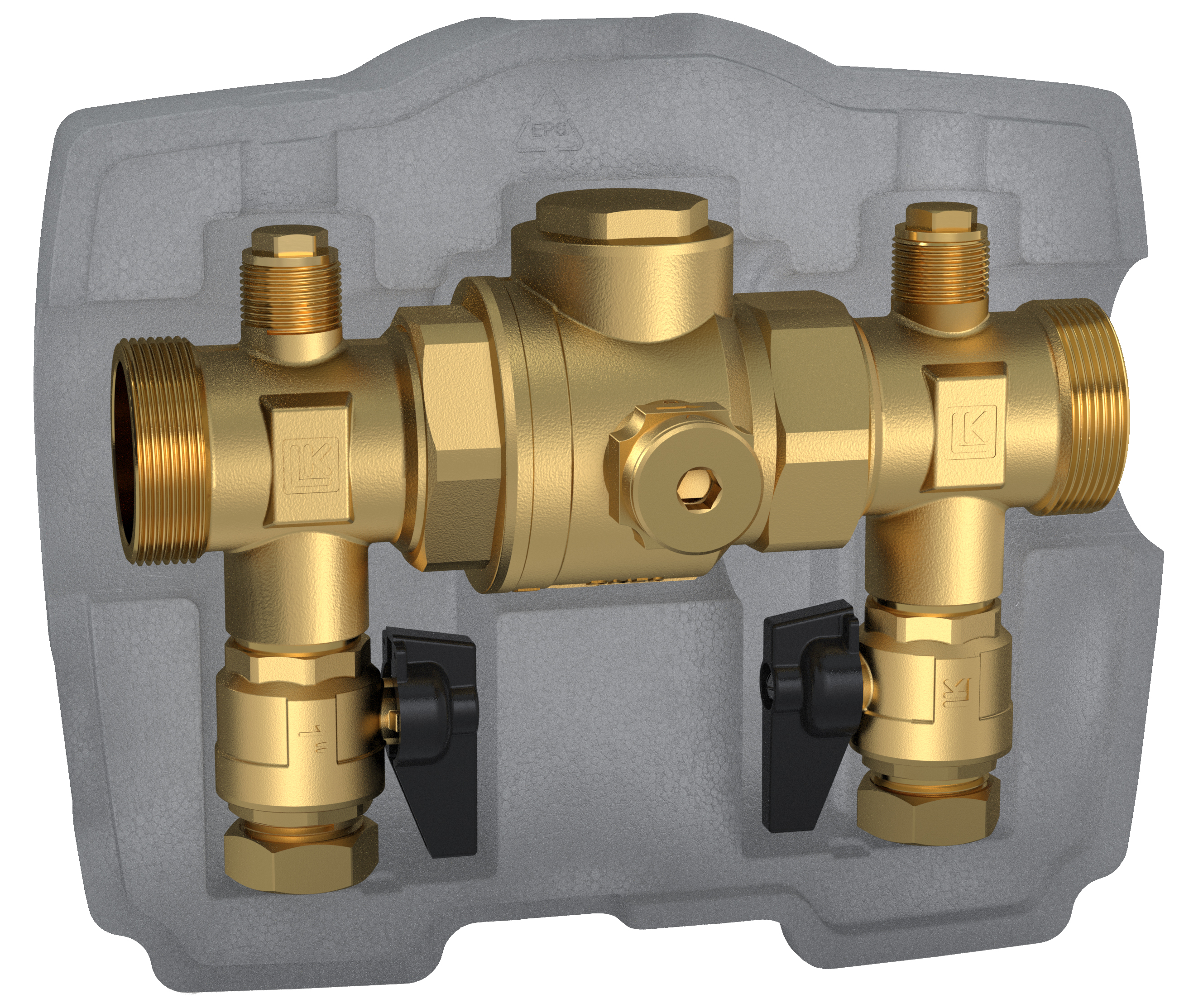

LK 521 MultiFill®
LK 521 MultiFill®
LK 521 MultiFill®

LK 521 MultiFill®

  • Kompaktes Design
  • Die mitgelieferte Isolierung schützt vor Kondensation und eventueller Eisbildung
  • Minimaler Druckabfall aufgrund der Platzierung des Filters in der Kugel

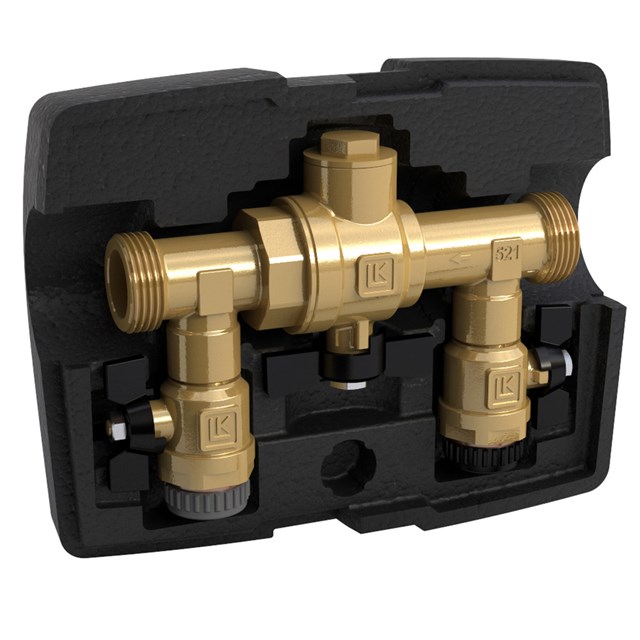

Das LK 521 MultiFill® ist ein kompaktes Kombinationsventil geeignet für Erdwärmepumpen. Es dient dem einfachen, unkomplizierten Einfüllen von Kälteträgerflüssigkeit. Das Ventil ist mit einem Filter ausgestattet...

Weiterlesen

LK 521 MultiFill®

Artikel

LK 521 - Aussengewinde

LK 521 - Aussengewinde 2 artikel

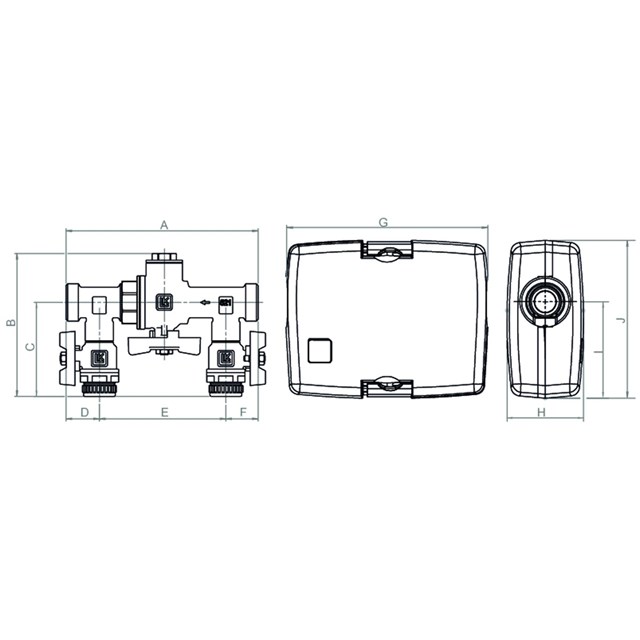

Artikelnr. Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm Gewicht (kg) Maßzeichnungen Artikelliste
091480 G 1" G ¾" 12,5 170 127 83 29 108 29 218 83 105 171 1,3
091481 G 1¼" G ¾" 22,0 173 136 87 29 115 29 218 83 105 171 1,7

091480

Dim. G 1"
Dim. 2 G ¾"
Kvs m³/h 12,5
A mm 170
B mm 127
C mm 83
D mm 29
E mm 108
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Gewicht (kg) 1,3
Maßzeichnungen
Artikelliste

091481

Dim. G 1¼"
Dim. 2 G ¾"
Kvs m³/h 22,0
A mm 173
B mm 136
C mm 87
D mm 29
E mm 115
F mm 29
G mm 218
H mm 83
I mm 105
J mm 171
Gewicht (kg) 1,7
Maßzeichnungen
Artikelliste

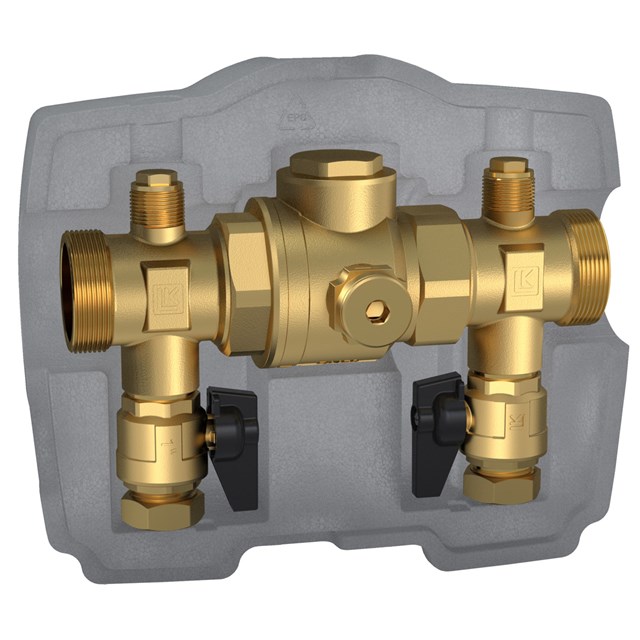

LK 521 - Aussengewinde

LK 521 - Aussengewinde 1 artikel

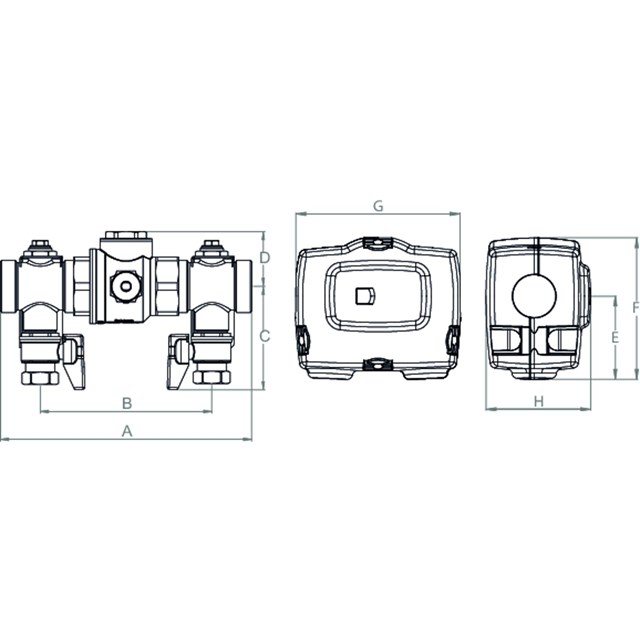

Artikelnr. Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm Gewicht (kg) Maßzeichnungen Artikelliste
091483 G 2" G 1" 40,0 284 178 118 49 156 265 308 195 4,6

091483

Dim. G 2"
Dim. 2 G 1"
Kvs m³/h 40,0
A mm 284
B mm 178
C mm 118
D mm 49
E mm 156
F mm 265
G mm 308
H mm 195
Gewicht (kg) 4,6
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Das LK 521 MultiFill® ist ein kompaktes Kombinationsventil geeignet für Erdwärmepumpen. Es dient dem einfachen, unkomplizierten Einfüllen von Kälteträgerflüssigkeit. Das Ventil ist mit einem Filter ausgestattet, das den Verdampfer vor eventuellen Partikeln schützt. Die mitgelieferte Isolierung schützt vor Kondensation und eventueller Eisbildung. Die kompakte Baugrösse des Ventils garantiert Montagefreundlichkeit, auch in engen Räumen. Das LK 521 MultiFill® kann zur Befüllung und Filterung ebenfalls in anderen Installationen eingesetzt werden.

Die Pfeile auf dem Ventilgehäuse geben die Durchflussrichtung an. Das Ventil sollte mit der mitgelieferten Isolierung versehen werden.

Abgesehen von der Reinigung des Filters ist keine Wartung erforderlich. Eine Reinigung des Filters sollte direkt nach der Installation, nach einem Monat und dann alle zwei Jahre oder beim Nachfüllen von Flüssigkeit in das System, durchgeführt werden. Die Installation ist regelmäßig zu kontrollieren.


LK 521 MultiFill® 25
für Erdwärmepumpen, max. 12 kW
LK 521 MultiFill® 32
für Erdwärmepumpen, max. 30 kW
LK 521 MultiFill® 50
für Erdwärmepumpen, max. 50 kW

Technische daten

Arbeitstemperatur: Min. -20 °C/Max. 80 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Flüssigkeit 1: Wasser - Glykol max. 50%
Flüssigkeit 2: Wasser - Glykol max. 30%
Flüssigkeit 3: Wasser - Ethanol max. 30%
Gewindenorm: G - Aussengewinde
Maschenöffnung, Filter: Hauptventil DN25, DN32: 0,6 mm²
Hauptventil DN50: 1,0 mm²
Befüllungsventil DN25, DN32: 0,7 mm²
Befüllungsventil DN50: 0,7 mm²
Material, Gehäuse: Messing EN 12165 CW617N
Material, Isolierung: Expandiertes Polystyrol EPS
Sonstiges: (Betriebstemperatur: Max. 60°C)
Material, Filtereinsatz: Hauptventil; Kunststoff, Edelstahl
Befüllungsventil: Edelstahl
Material, Dichtungen: EPDM

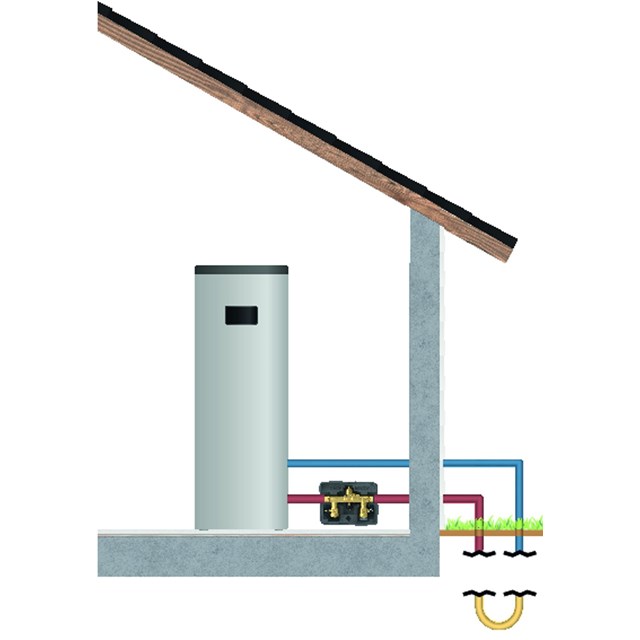

Anwendungen

Technische diagramme

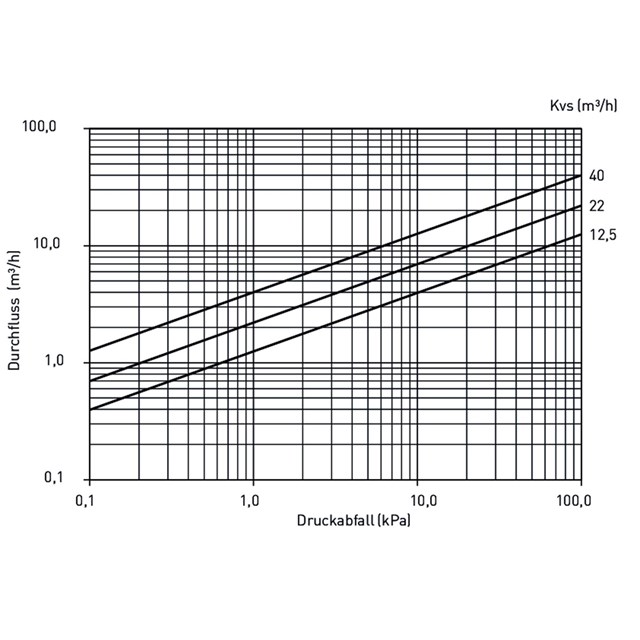

Kapazitätsdiagramm

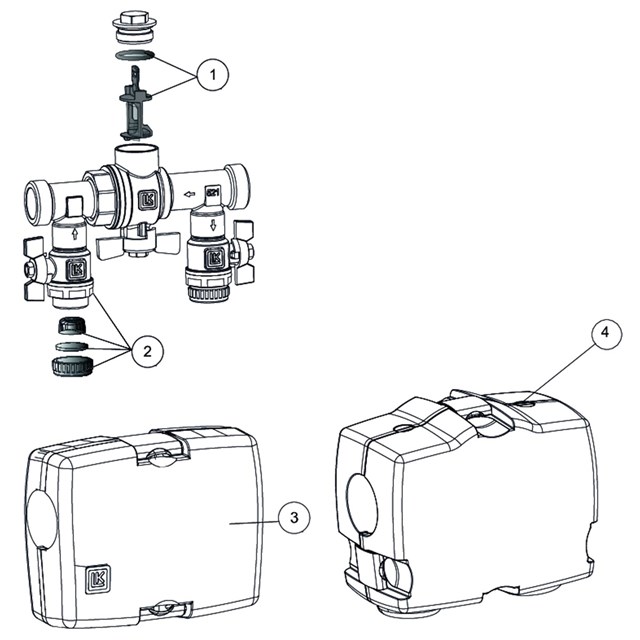

Zubehör & Ersatzteile

Artikelnr. Artikel Position
095070 Filter und Dichtung DN 25 1
095071 Filter und Dichtung DN 32 1
095073 Deckel, Filter und Dichtung 2
095072 LK Isolierung, 521 DN 25-32 3
187309 LK Isolierung, 521 DN 50 4

Videos

LK 521 MultiFill® - Installation
LK 521 MultiFill® DN50 - Installation
