Kulventil 368CR

Kugelhahn 368CR

Absperrventil für Flüssigkeiten.

Kugelhahn 368CR

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

368CR – Klemmverschraubung

368CR – Klemmverschraubung 4 artikel

Betriebsdruck über 1,6 MPa kann auf Wunsch gefertigt werden.

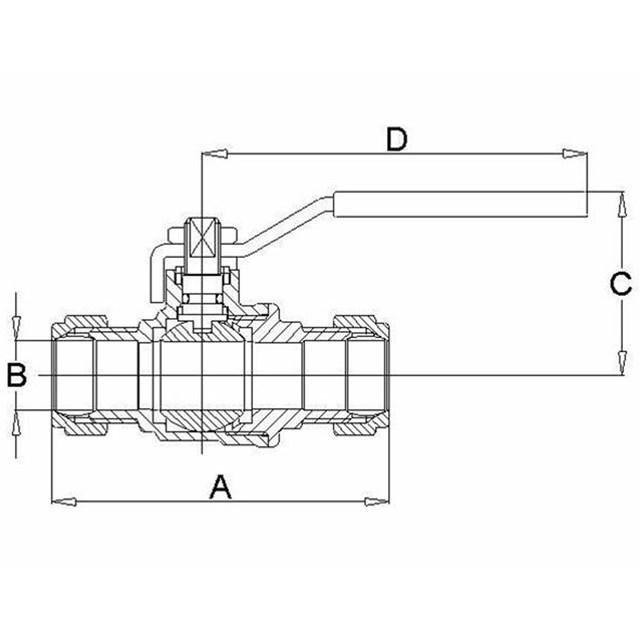

Artikel Dim. DN Anschluss A mm B mm C mm D mm Gewicht (kg) Maßzeichnungen Artikelliste
061091 18 mm DN 20 Klemmverschraubung 84,5 18 43,5 85 0.7
061092 22 mm DN 20 Klemmverschraubung 84,5 22 43,5 85 0.4
061093 28 mm DN 25 Klemmverschraubung 92,5 28 53 119 0.6
061096 54 mm DN 50 Klemmverschraubung 142 54 83 162 2.3

061091

Dim. 18 mm
DN DN 20
Anschluss Klemmverschraubung
A mm 84,5
B mm 18
C mm 43,5
D mm 85
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

061092

Dim. 22 mm
DN DN 20
Anschluss Klemmverschraubung
A mm 84,5
B mm 22
C mm 43,5
D mm 85
Gewicht (kg) 0.4
Maßzeichnungen
Artikelliste

061093

Dim. 28 mm
DN DN 25
Anschluss Klemmverschraubung
A mm 92,5
B mm 28
C mm 53
D mm 119
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

061096

Dim. 54 mm
DN DN 50
Anschluss Klemmverschraubung
A mm 142
B mm 54
C mm 83
D mm 162
Gewicht (kg) 2.3
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Absperrventil für Flüssigkeiten.

Technische Daten

Max. Arbeitsdruck: 1,6 MPa (16 bar)
Arbeitstemperatur: -20 °C bis max 120 °C
Anschluss: Klemmverschraubung
Material, Dichtungen: PTFE
Material, Kugelhahn: Entzinkungsbeständiges Messing
Material, Kugel: Hartverchromt

Downloads

Produktblatt

Kugelhahn 368CR
