LK 522 FilterBall

LK 522 FilterBall

  • DZR Messing
  • Einfache Reinigung des Filter

LK 522 FilterBall ist ein Kugelventil mit integriertem Filter, geeignet für Heiz-, Kühl- und Leitungswassersysteme. Zur Reinigung des Filters einfach Kugelventil schließen, Deckel abschrauben und Filter heraus...

Weiterlesen

LK 522 FilterBall

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

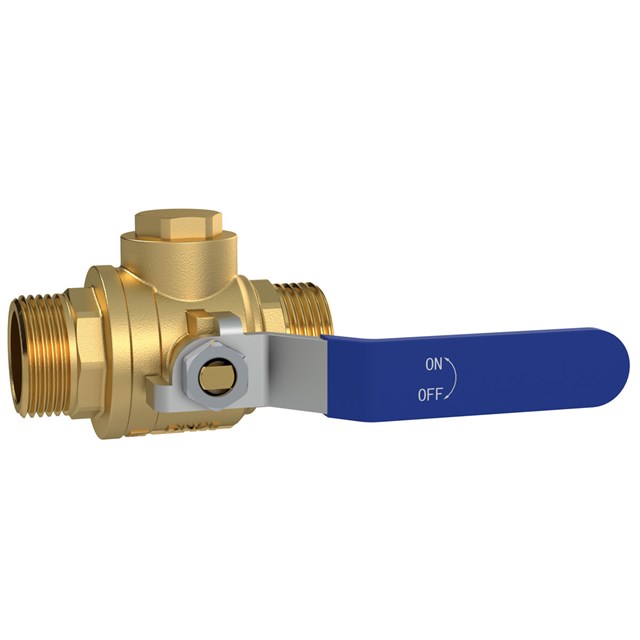

LK 522 - Innengewinde

LK 522 - Innengewinde 5 artikel

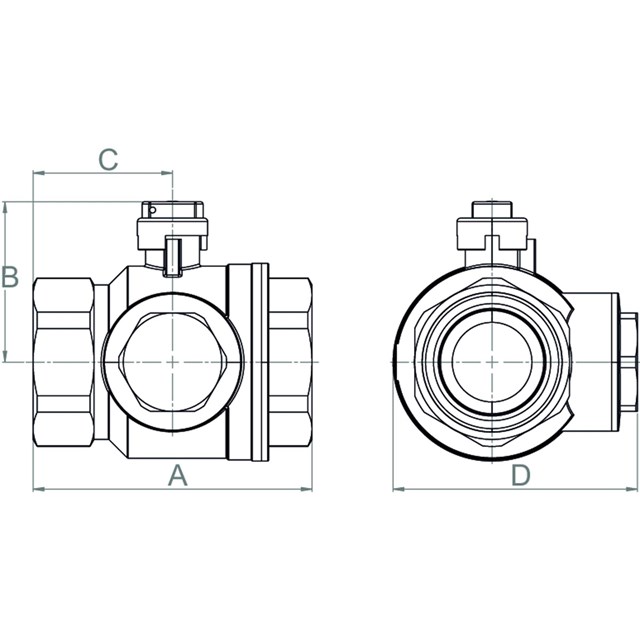

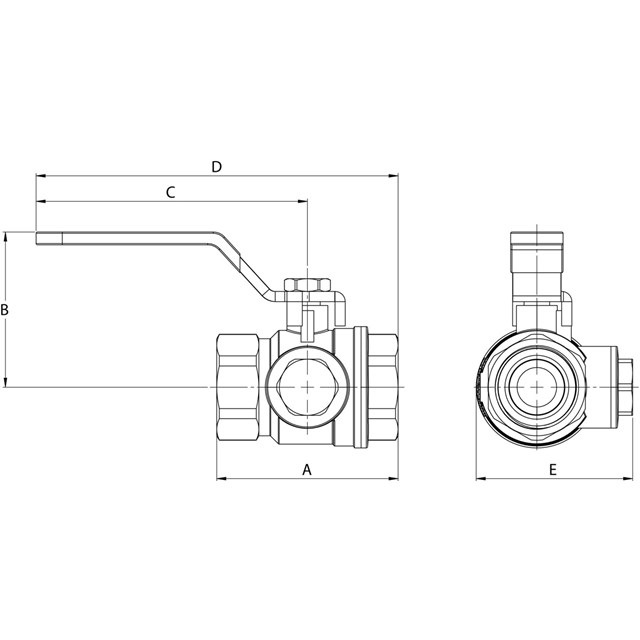

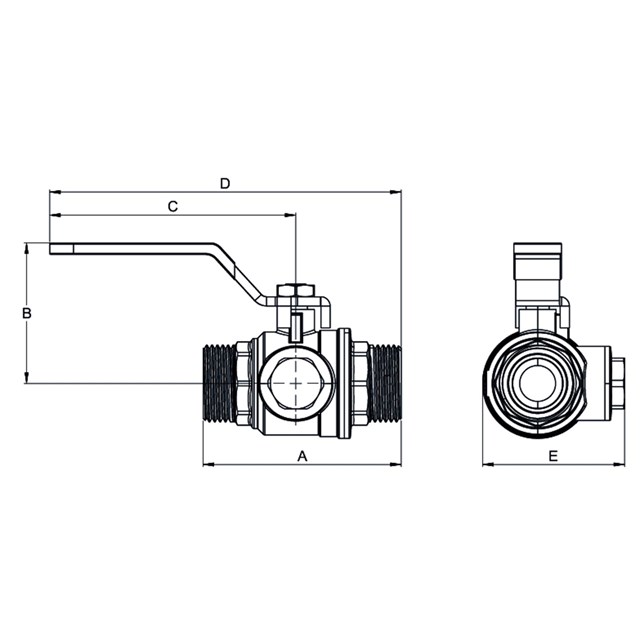

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182015 Rp ¾" 7,5 60 55 87 117 51 Maschenweite, Filter: 0,7 mm 0,3
182016 Rp 1" 11,0 71 60 107 142 61 Maschenweite, Filter: 0,7 mm 0,5
182017 Rp 1¼" 20,0 84 65 107 149 75 Maschenweite, Filter: 0,7 mm 0,9
182018 Rp 1½" 33,0 93 80 143 189 88 Maschenweite, Filter: 0,7 mm 1,3
182019 Rp 2" 55,0 119 90 143 203 105 Maschenweite, Filter: 0,7 mm 2,1

182015

Dim. Rp ¾"
Kvs m³/h 7,5
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

182016

Dim. Rp 1"
Kvs m³/h 11,0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182017

Dim. Rp 1¼"
Kvs m³/h 20,0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182018

Dim. Rp 1½"
Kvs m³/h 33,0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 1,3
Maßzeichnungen
Artikelliste

182019

Dim. Rp 2"
Kvs m³/h 55,0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 2,1
Maßzeichnungen
Artikelliste
LK 522 - Aussengewinde

LK 522 - Aussengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182432 G ¾" 5,0 74 55 87 126 51 Maschenweite, Filter: 0,7 mm 0,4
182433 G 1" 10,0 85,5 60 107 153 61 Maschenweite, Filter: 0,7 mm 0,6

182432

Dim. G ¾"
Kvs m³/h 5,0
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

182433

Dim. G 1"
Kvs m³/h 10,0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Anmerkung Maschenweite, Filter: 0,7 mm
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

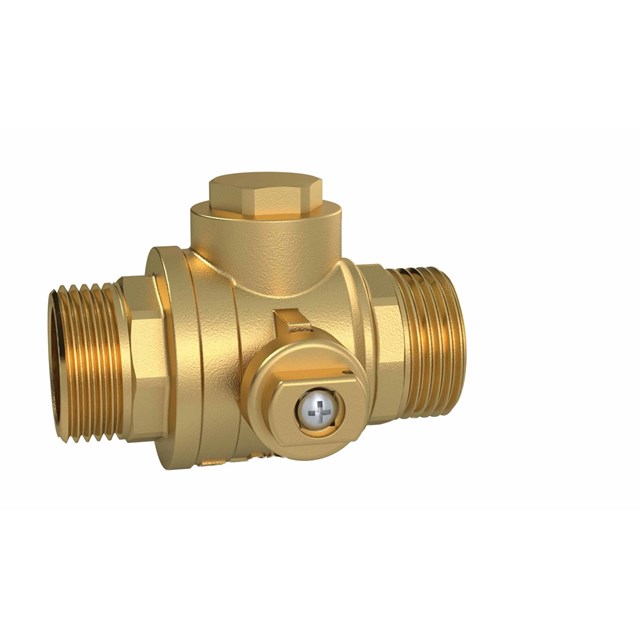

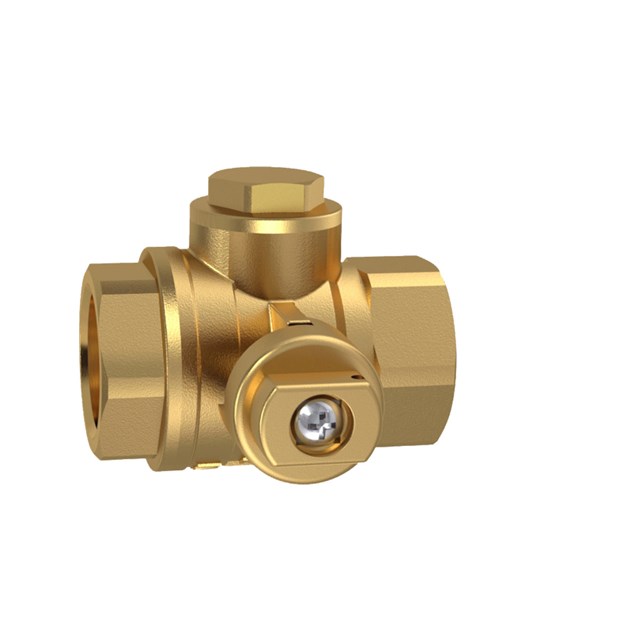

LK 522 ohne Griff - Innengewinde

LK 522 ohne Griff - Innengewinde 5 artikel

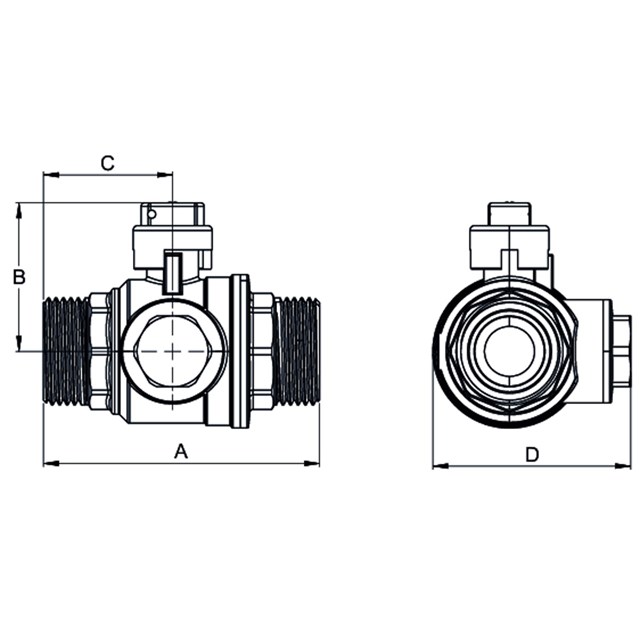

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182337 Rp ¾" 5,0 60 42 30 51 Maschenöffnung, Filter: 0,5 mm 0,3
182338 Rp 1" 10,0 71 46 36 61 Maschenöffnung, Filter: 0,5 mm 0,5
182339 Rp 1¼" 17,0 84 54 42 75 Maschenöffnung, Filter: 0,5 mm 0,9
182340 Rp 1½" 19,0 93 61 47 88 Maschenöffnung, Filter: 0,5 mm 1,3
182341 Rp 2" 21,0 119 69 60 105 Maschenöffnung, Filter: 0,5 mm 2,1

182337

Dim. Rp ¾"
Kvs m³/h 5,0
A mm 60
B mm 42
C mm 30
D mm 51
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

182338

Dim. Rp 1"
Kvs m³/h 10,0
A mm 71
B mm 46
C mm 36
D mm 61
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182339

Dim. Rp 1¼"
Kvs m³/h 17,0
A mm 84
B mm 54
C mm 42
D mm 75
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182340

Dim. Rp 1½"
Kvs m³/h 19,0
A mm 93
B mm 61
C mm 47
D mm 88
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 1,3
Maßzeichnungen
Artikelliste

182341

Dim. Rp 2"
Kvs m³/h 21,0
A mm 119
B mm 69
C mm 60
D mm 105
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 2,1
Maßzeichnungen
Artikelliste
LK 522 ohne Griff - Aussengewinde

LK 522 ohne Griff - Aussengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182434 G ¾" 5,0 74 42 39 61 Maschenöffnung, Filter: 0,5 mm 0,4
182435 G 1" 10,0 85,5 46 45,5 61 Maschenöffnung, Filter: 0,5 mm 0,6

182434

Dim. G ¾"
Kvs m³/h 5,0
A mm 74
B mm 42
C mm 39
D mm 61
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

182435

Dim. G 1"
Kvs m³/h 10,0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Anmerkung Maschenöffnung, Filter: 0,5 mm
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 522 FilterBall ist ein Kugelventil mit integriertem Filter, geeignet für Heiz-, Kühl- und Leitungswassersysteme.

Zur Reinigung des Filters einfach Kugelventil schließen, Deckel abschrauben und Filter herausnehmen.

Das Ventil ist wartungsfrei, allerdings sollte die Installation regelmäßig kontrolliert werden.

Technische Daten

Max. Arbeitsdruck: 1,6 MPa (16 bar)
Arbeitstemperatur: Min. -20 °C/Max. 120 °C
Maschenöffnung, Filter: 0,7 mm / 0,5 mm
Gewindenorm: ISO 228/1
Flüssigkeit 1: Wasser - Glykol max. 50%
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Filtereinsatz: Edelstahl
Material, Dichtungen: PTFE
Material, Deckelabdichtung: EPDM
Wellenabdichtung: Zwei O-Ringe, EPDM

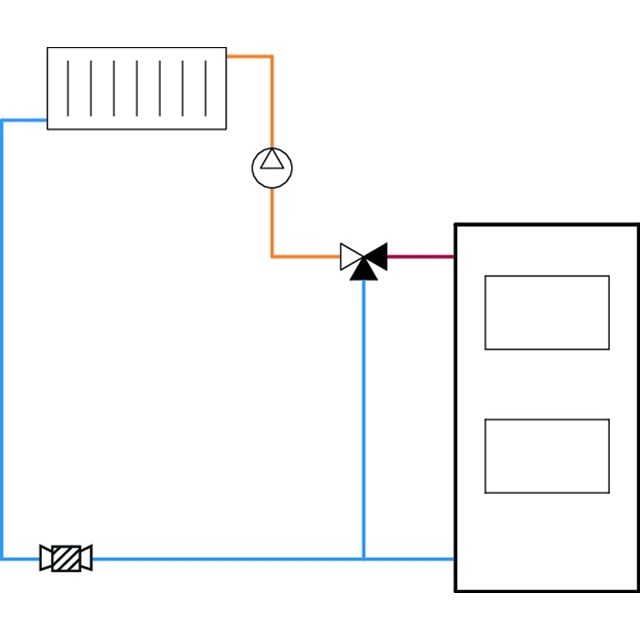

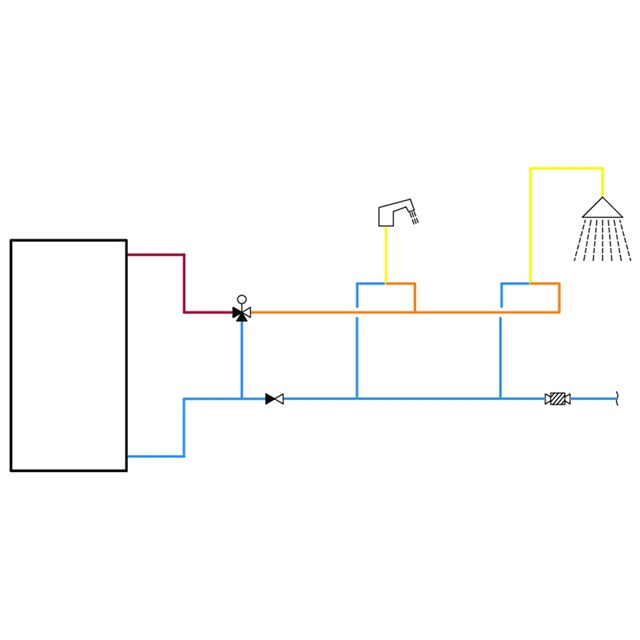

Anwendungen

Technische Diagramme

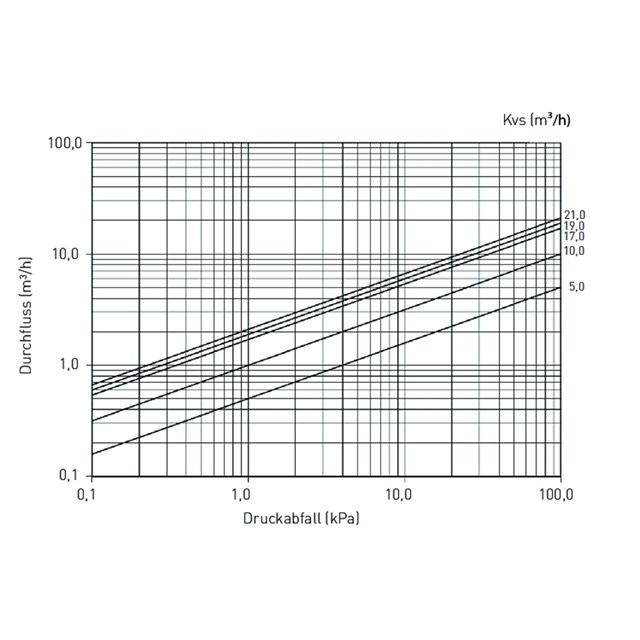

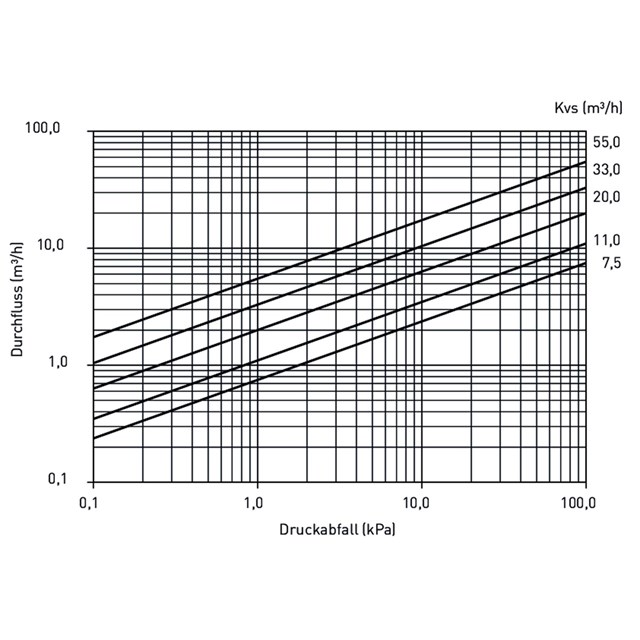

Kapazitätsdiagramm - 0,7 mm

Kapazitätsdiagramm - 0,5 mm

Downloads

Produktblatt

LK 522 FilterBall

Bedienungsanleitung

522 FilterBall - Instruction_248058

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 520_521_522_525_548_550_551_924.pdf

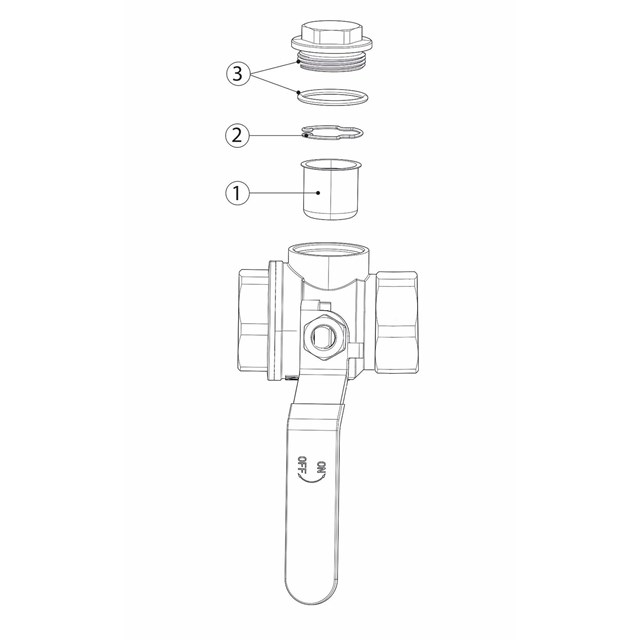

Zubehör & Ersatzteile
