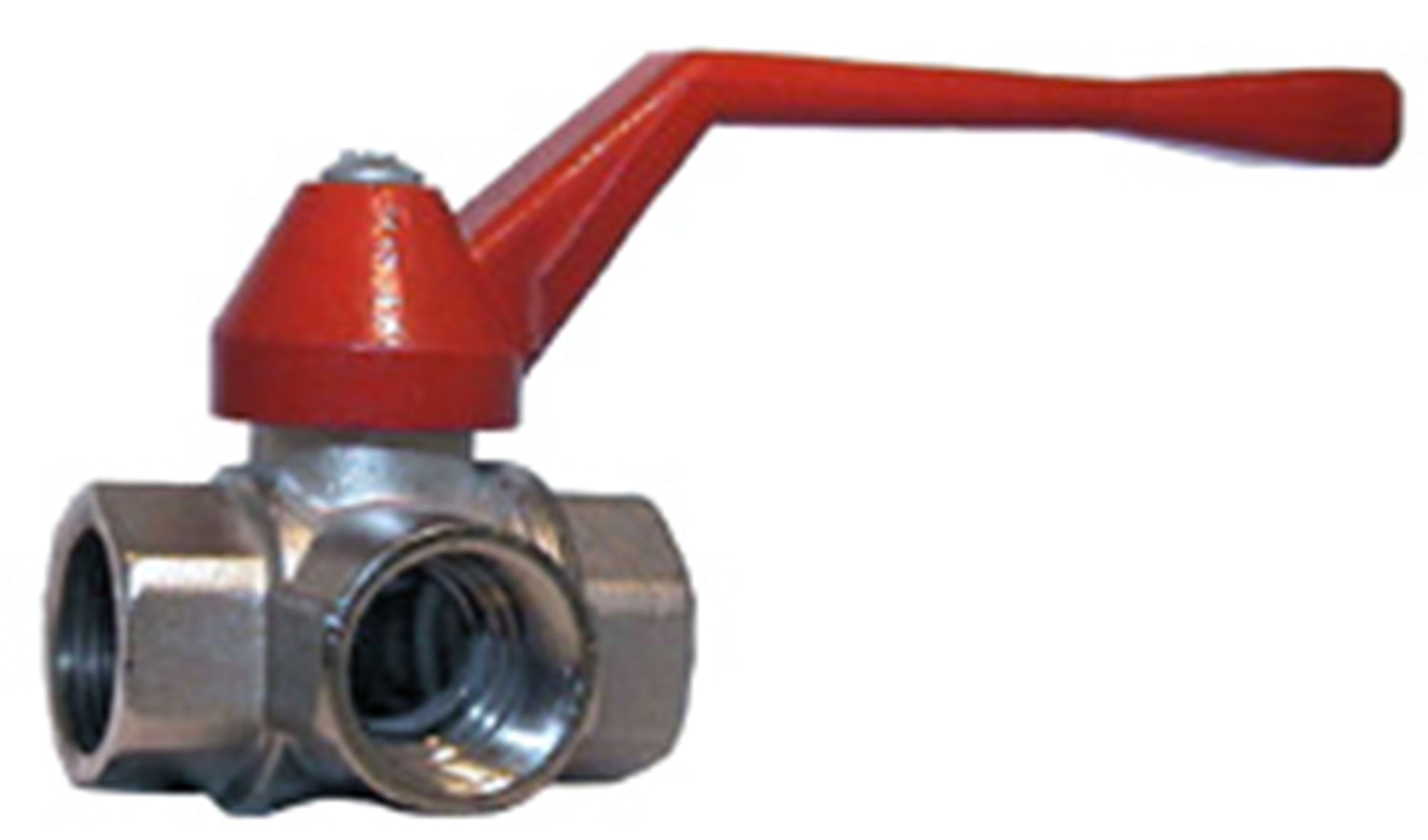

T-Kugelhahn 181S

T-Kugelhahn 181S

3-Wege Kugelhahn für das Regulieren der Flussrichtung, „T-Bohrung“.

T-Kugelhahn 181S

Artikel

181S – Innengewinde

181S – Innengewinde 4 artikel

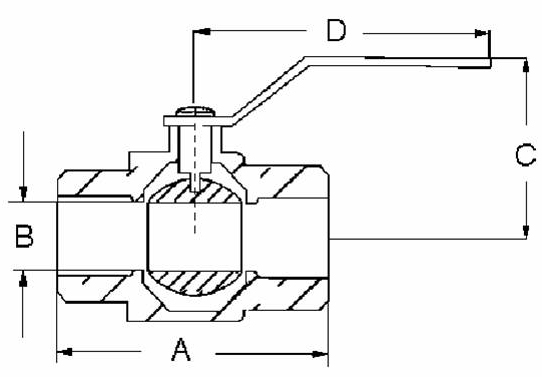

Artikelnr. Dim. A mm B mm C mm D mm Gewicht (kg) Maßzeichnungen Artikelliste
055270 ⅜" 48 10 55 90 0,2
055271 ½" 57 14 57 90 0,3
055272 ¾" 66 18 70 140 0,4
055273 1" 80 23 75 140 0,6

055270

Dim. ⅜"
A mm 48
B mm 10
C mm 55
D mm 90
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

055271

Dim. ½"
A mm 57
B mm 14
C mm 57
D mm 90
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

055272

Dim. ¾"
A mm 66
B mm 18
C mm 70
D mm 140
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

055273

Dim. 1"
A mm 80
B mm 23
C mm 75
D mm 140
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

3-Wege Kugelhahn für das Regulieren der Flussrichtung, „T-Bohrung“.

Technische daten

Arbeitstemperatur: -30 °C bis max 150 °C
Max. Arbeitsdruck: 1,6 MPa

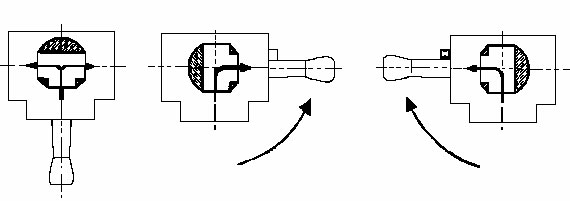

Drehwinkel: 180 °C, ergibt drei Flussalternativen
Gewindenorm: G - Innengewinde
Sonstiges: Material, Kugelhahn Messing MS 58, außen sandstrahlgereinigt und vernickelt
Material, Kugel verchromt
Material, Dichtungen: PTFE
