LK 811 ThermoMat 2.0 W

LK 811 ThermoMat 2.0 W

  • Einstellbare Rücklauftemperatur
  • Reduziert Kondenswasserbildung und Ablagerungen und verlängert so die Lebensdauer Ihres Heizkessels
  • Kompaktes Design – ideal auch für enge Räume

Die Rücklaufanhebung LK 811 ThermoMat 2.0 W ist die leistungsstarke Lösung für eine effiziente Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Sie sorgt für eine konstant hohe Rück...

Weiterlesen

LK 811 ThermoMat 2.0 W

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

LK 811 - Innengewinde

LK 811 - Innengewinde 2 artikel

Artikel Ausführung Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182772 ohne Rückschlagventil Rp 1" 226 205 230 290 90 130 4.2
182770 ohne Rückschlagventil Rp 1¼" 226 205 230 290 90 130 4.2

182772

Ausführung ohne Rückschlagventil
Dim. Rp 1"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Gewicht (kg) 4.2
Maßzeichnungen
Artikelliste

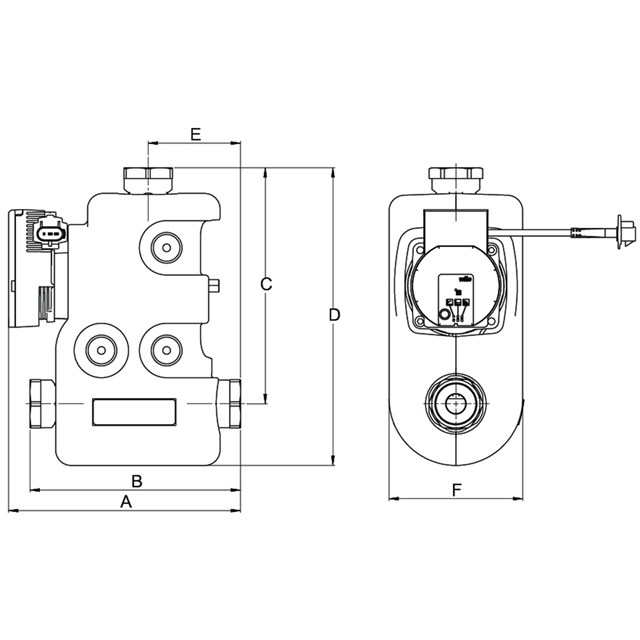

182770

Ausführung ohne Rückschlagventil
Dim. Rp 1¼"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Gewicht (kg) 4.2
Maßzeichnungen
Artikelliste
LK 811 - Innengewinde, mit LK 100 SmartComfort CT

LK 811 - Innengewinde, mit LK 100 SmartComfort CT 2 artikel

Artikel Ausführung Dim. A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182779 ohne Rückschlagventil + CT 100 Rp 1" 277 199 227 287 87 130 4.2
182780 ohne Rückschlagventil + CT 100 Rp 1¼" 277 199 227 287 87 130 4.2

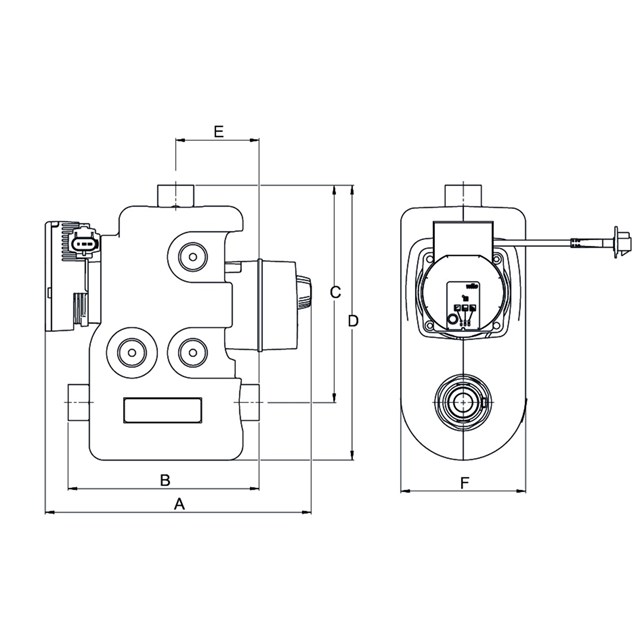

182779

Ausführung ohne Rückschlagventil + CT 100
Dim. Rp 1"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Gewicht (kg) 4.2
Maßzeichnungen
Artikelliste

182780

Ausführung ohne Rückschlagventil + CT 100
Dim. Rp 1¼"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Gewicht (kg) 4.2
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Die Rücklaufanhebung LK 811 ThermoMat 2.0 W ist die leistungsstarke Lösung für eine effiziente Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Sie sorgt für eine konstant hohe Rücklauftemperatur und eine optimale Temperaturschichtung – entscheidend für die Effizienz und Langlebigkeit Ihrer Heizungsanlage.
Durch die gezielte Temperaturführung werden Kondensation und Teerablagerungen zuverlässig verhindert, wodurch der Heizkessel geschützt und seine Lebensdauer deutlich verlängert wird.
Im Zentrum der kompakten Einheit stehen eine Hocheffizienzpumpe und ein präziser 3-Wege-Mischer, der den Durchfluss optimal regelt. Drei Absperrventile erleichtern Installation und Wartung erheblich, während die integrierte Dämmung Wärmeverluste minimiert.

Die LK Rücklaufanhebung LK 811 überzeugt zudem durch maximale Flexibilität:
Sie ist umkehrbar und kann sowohl rechts als auch links vom Heizkessel montiert werden. Optional ist sie mit oder ohne Rückschlagventil erhältlich und kann zusätzlich mit einer elektronischen Temperaturregelung ausgestattet werden. Passende Montagesätze ermöglichen auch die Integration von Regelungen anderer Hersteller.
Dank der durchdachten Konstruktion lassen sich alle Komponenten ohne Entleerung der Anlage austauschen – ein klarer Vorteil im Wartungsfall.

Ihre Vorteile:
Höchste Effizienz, maximale Flexibilität und eine langlebige Heizungsanlage
– alles in einer kompakten Lösung.

Technische Daten

Nennspannung: 230 VAC, 50 Hz
Leistungsaufnahme: 10-75 W, abhängig von Pumpendrehzahl
Max. Kesselleistung: 65 kW: 20 °C ΔT
Max. Arbeitsdruck: 0,6 MPa (6 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Rücklauftemperatur: 5-99 °C
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Ladepumpe: Wilo Para /6 SC FS14, Wilo Para /8 SC FS14, EEI ≤ 0,23 (s. Datenblatt/Typenschild für den genauen Wert)
Material, Gehäuse: Messing EN 1982 CB753S
Material, Isolierung: Expandiertes Polypropylen EPP

Anwendungen

LK 811 ThermoMat 2.0 W

Mit Rückschlagventil

LK 811 ThermoMat 2.0 W

Ohne Rückschlagventil

LK 811 ThermoMat 2.0 W

1. Erwärmungsphase

Wasser zirkuliert zwischen Kessel und Ladeventileinheit, während die Temperatur des Kessels steigt.

LK 811 ThermoMat 2.0 W

2. Ladephase

Der Heizungsregler beginnt den Mischer zu öffnen und lässt zu, dass sich Rücklaufwasser aus dem Pufferspeicher mit Vorlauf­wasser vermischt, bevor es zurück in den Kessel fliesst. Die Rücklauf­temperatur zum Kessel wird ­konstant gehalten.

LK 811 ThermoMat 2.0 W

3. Abschlussphase

Der Mischer ist zum Puffer­speicher hin vollständig ­geöffnet. Das führt zu einer optimalen Wärmeübertragung aus dem Kessel und der Pufferspeicher wird mit Vorlaufwasser gefüllt. Wenn der ­Kessel abgekühlt ist, ­verhindert der Heizungs­regler LK 100 SmartComfort CT den Rückfluss vom Pufferspeicher zum Kessel.

LK 811 ThermoMat 2.0 W

4. Schwerkraftbetrieb mit Rückschlagventil

Der Schwerkraftbetrieb tritt ein, sobald die Verbrennung aufhört und die Umwälzpumpe abgeschaltet hat. Das restliche Heißwasser wird in den Pufferspeicher geladen. Bei einem eventuellen Stromausfall oder Versagen der Pumpe, öffnet das Rückschlagventil automatisch, um einen Schwerkraftbetrieb zuzulassen. Das Rückschlagventil verhindert auch einen Rückfluss vom Pufferspeicher zum Kessel.

Technische Diagramme

LK 811 ThermoMat 2.0 W

Kesselleistung, Wilo Para*/6 SC FS14

LK 811 ThermoMat 2.0 W

Kesselleistung, Wilo Para */8 SC FS14

LK 811 ThermoMat 2.0 W

Pumpencharakteristik, Wilo PARA */6 SC FS14

LK 811 ThermoMat 2.0 W

Pumpencharakteristik, Wilo PARA */8 SC FS14

Downloads

Produktblatt

LK 811 ThermoMat 2.0 W

Bedienungsanleitung

811 ThermoMat 2.0 W - Instruction_248307

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 810 , 811.pdf

Zertifikat/Typengenehmigung

CE Declaration of Conformity - LK 810, LK 811

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187347 Wilo Para */8 SC FS14 1
187960 Wilo Para 15-130/6 SC FS14 1
095443 Kabel Wilo Para 200 mm + Verbindungsstecker 2
095220 Verbindungsstecker 3
187110 Einsatz 811 4
187066 Dichtungssatz 811/840/841, DN 15-20 5
187021 Rückschlagventil 810 / 811 7
187022 Stopfen 810 / 811 8
187018 Absperrventil Rp 1¼" 9
187019 Absperrventil 28 mm 10
187017 Absperrventil Rp 1" 11
187351 Isolierung EPP, 811 12
058126 Thermometer 120 °C 13
