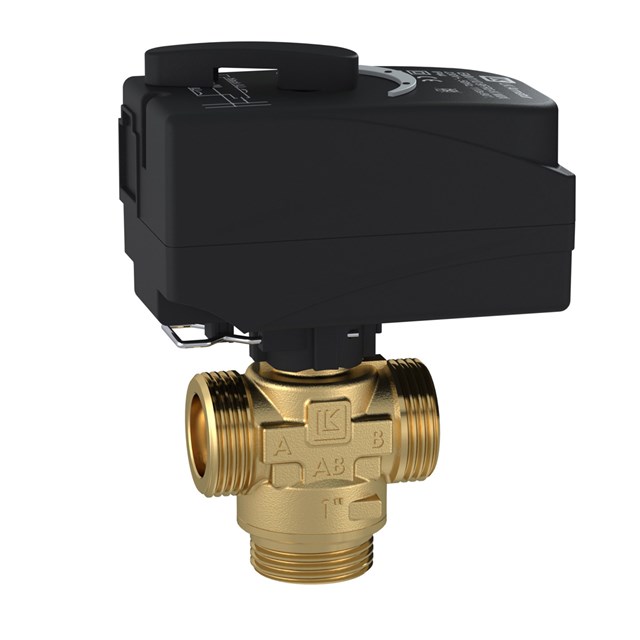

LK 525 MultiZone 3R

LK 525 MultiZone 3R

  • Minimale interne Leckage
  • Die Gestaltung des Schiebers ermöglicht eine optimale Regelung bei niedrigem Durchfluss
  • Klicksystem für Stellmotor

LK 525 MultiZone 3R ist ein 3-Wege Ventil, das als Mischer oder Verteiler eingesetzt werden kann. Das Ventil ist so konstruiert, dass das Leck kleiner als 0,1% vom Kvs bei 100 kPa ist. Außerdem sorgt eine sogen...

Weiterlesen

LK 525 MultiZone 3R

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

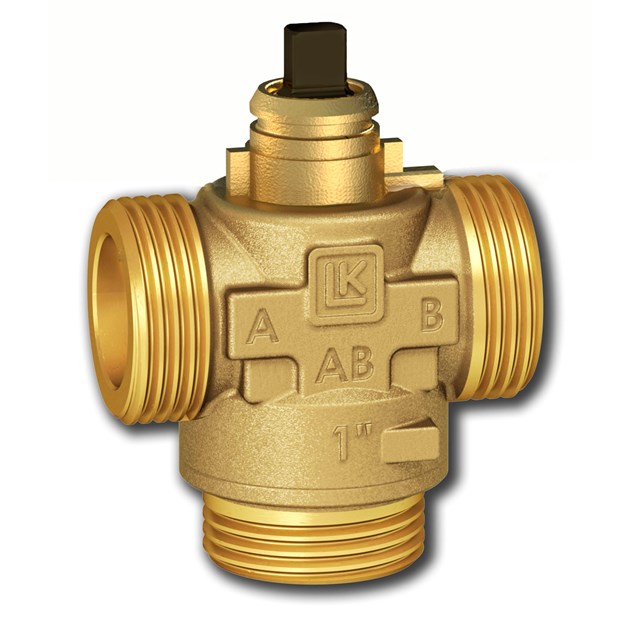

LK 525 3R - Aussengewinde

LK 525 3R - Aussengewinde 1 artikel

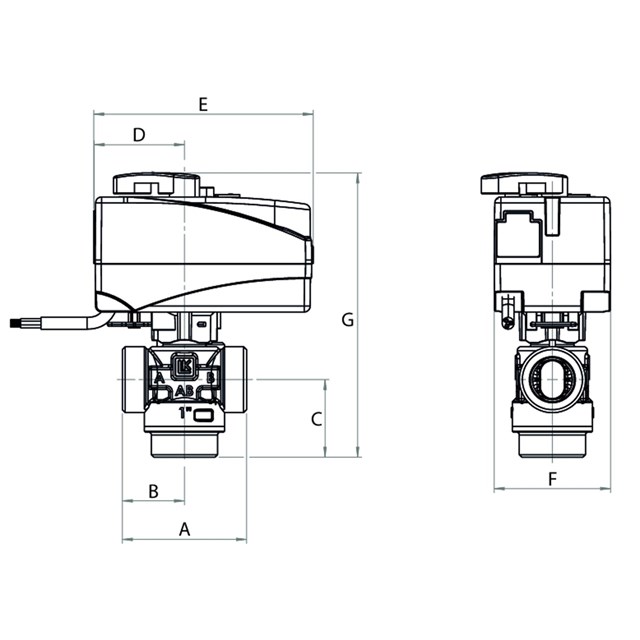

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066077 G 1" 8,0 62 31 39 132 46 109 58 0,3

066077

Dim. G 1"
Kvs m³/h 8,0
A mm 62
B mm 31
C mm 39
D mm 132
E mm 46
F mm 109
G mm 58
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

Andere Dimension und Kvs auf Anfrage.

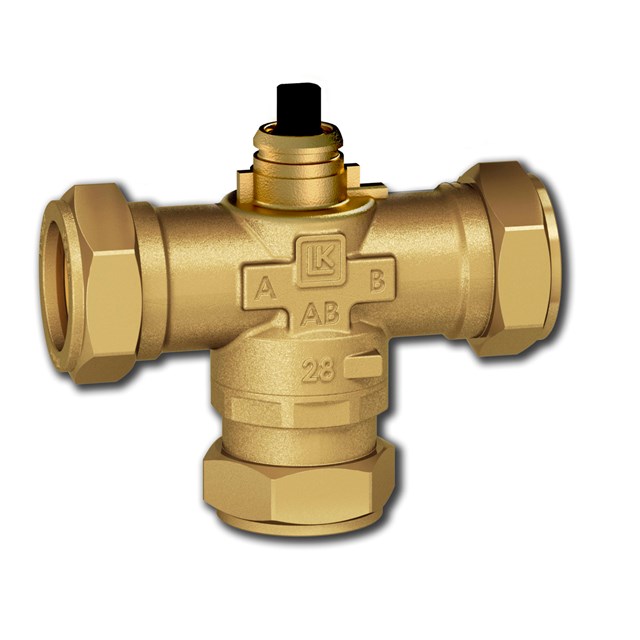

LK 525 3R - Klemmverschraubung

LK 525 3R - Klemmverschraubung 2 artikel

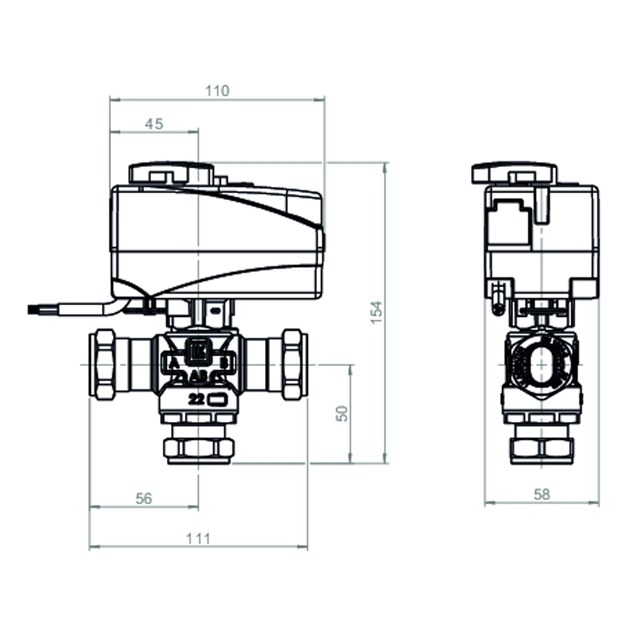

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066079 22 mm 8,0 110 55 50 143 46 109 58 0,4
066080 28 mm 8,0 110 55 54 147 46 109 58 0,6

066079

Dim. 22 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 50
D mm 143
E mm 46
F mm 109
G mm 58
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

066080

Dim. 28 mm
Kvs m³/h 8,0
A mm 110
B mm 55
C mm 54
D mm 147
E mm 46
F mm 109
G mm 58
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

Andere Dimension und Kvs auf Anfrage.

LK 940 C

LK 940 C 2 artikel

Artikel Anschluss Nennspannung Drehmoment Laufzeit A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
066127 1 m Kabel 230 V 5 Nm 110 s* 109 58 45 73 85 0,4
066128 1 m Kabel 0-10 VDC 24 VAC 5 Nm 110 s* 109 58 45 73 85 0,4

066127

Anschluss 1 m Kabel
Nennspannung 230 V
Drehmoment 5 Nm
Laufzeit 110 s*
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

066128

Anschluss 1 m Kabel 0-10 VDC
Nennspannung 24 VAC
Drehmoment 5 Nm
Laufzeit 110 s*
A mm 109
B mm 58
C mm 45
D mm 73
E mm 85
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

*Andere Laufzeiten auf Anfrage.

Detailinformationen

Beschreibung

LK 525 MultiZone 3R ist ein 3-Wege Ventil, das als Mischer oder Verteiler eingesetzt werden kann.
Das Ventil ist so konstruiert, dass das Leck kleiner als 0,1% vom Kvs bei 100 kPa ist. Außerdem sorgt eine sogenannte Split-Linear-Charakteristik dafür, dass auch bei niedrigem Effekt und Durchfluss eine gute Regelung gewährleistet ist.

Das Ventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist. Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.

Der Motor bewegt sich gegen den Uhrzeigersinn, wenn die schwarze Leitung unter Spannung steht, oder mit dem Uhrzeigersinn, wenn die braune Leitung unter Spannung steht.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Nennspannung: 230 VAC, 50 Hz
Leistungsaufnahme: 5 VA
Drehwinkel: 90°
Drehmoment: 5 Nm
Leckage: < 0,1% vom Kvs bei 100 kPa
Laufzeit: 110 s
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Arbeitstemperatur: Min. 5 °C/Max. 80 °C
(90 °C kurzfristig)
Umgebungstemperatur: Min. 5 °C/Max. 55 °C
Handbetrieb: Ja
Gewindenorm: G - Aussengewinde, ISO 228/1
Schutzart: IP 44
Schutzklasse: II
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Elektrischer Anschluss: Festkabel
Signalkontakt: Dreipolig SPDT
Kabelspezifikation: 3 x 0,75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit
Typengenehmigung: CE (Nur Stellmotor)

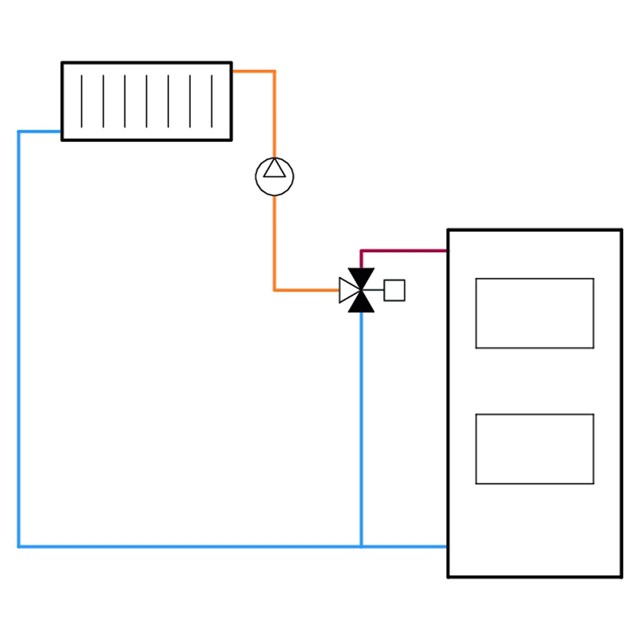

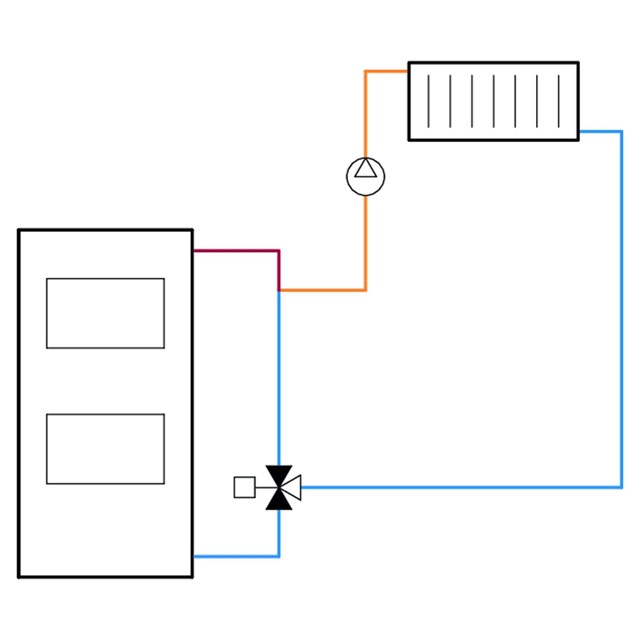

Anwendungen

Elektrischer Anschluss

Technische Diagramme

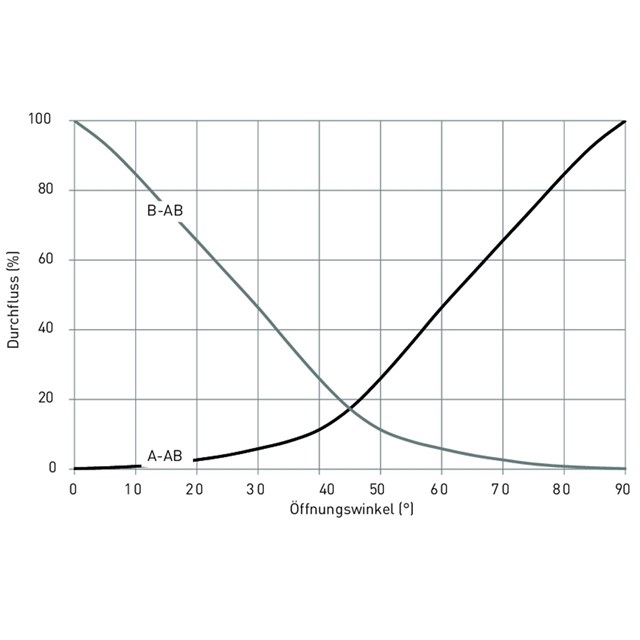

Regelcharakteristik

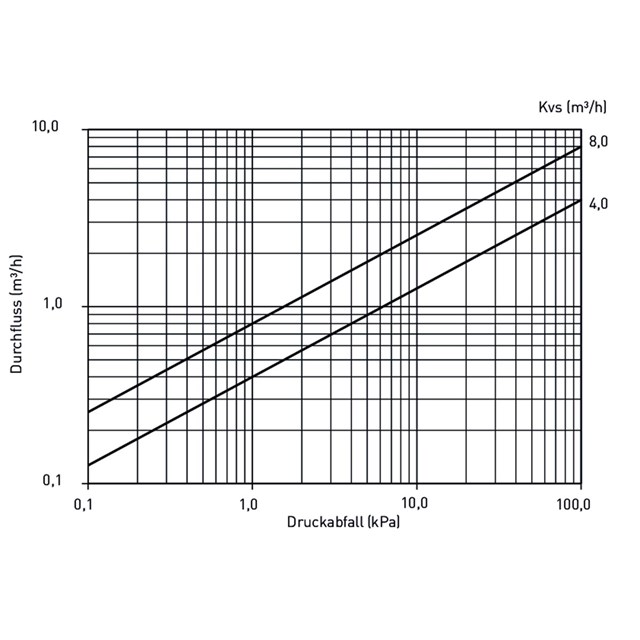

Kapazitätsdiagramm

Downloads

Produktblatt

LK 525 MultiZone 3R

Anwendungen

Biomasse DE

Anwendungen

Solaranwendungstechnik DE

Anwendungen

Fernwärme DE

Anwendungen

Wärmepumpen DE

Bedienungsanleitung

525 Isolering - Instruction_248086

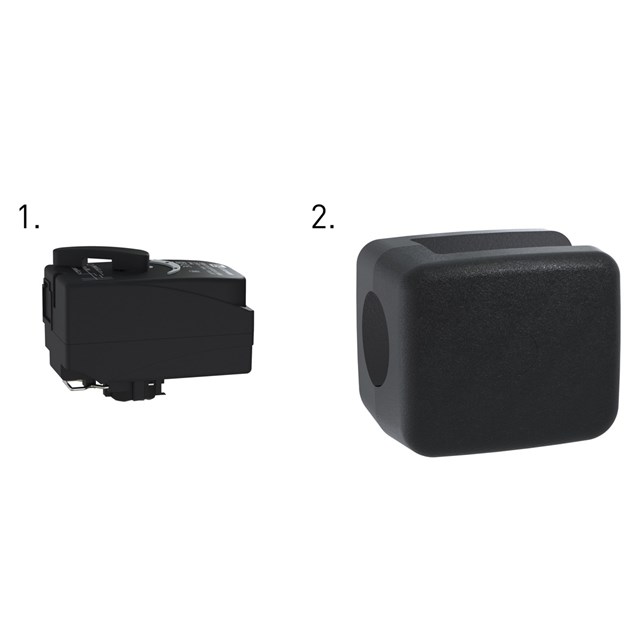

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187202 Isolierung 1

FAQ-fragen & Antworten

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.

9. Dezember 2024

Mein Zonenventil rotiert an unterschiedlichen Punkten - ist das eine Störung?

Nein, das ist normal. Das Zonenventil rotiert von Zeit zu Zeit zwischen Anschluss a und b. Die Rotation erfolgt bei einem Winkel von 60°.
