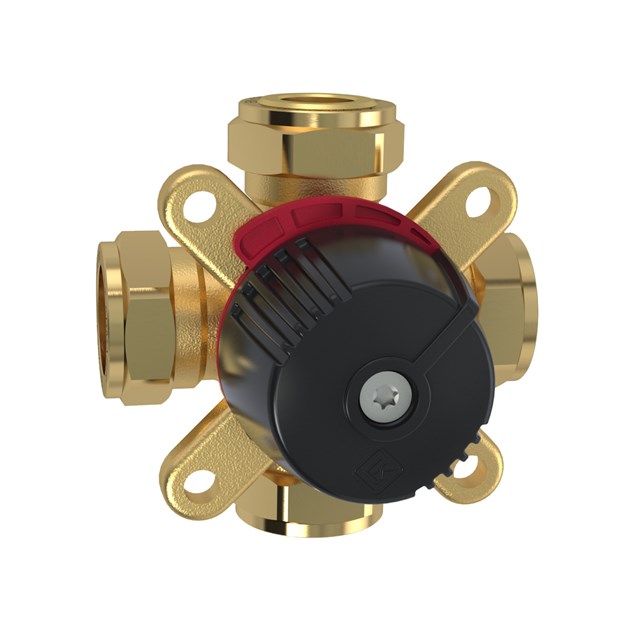

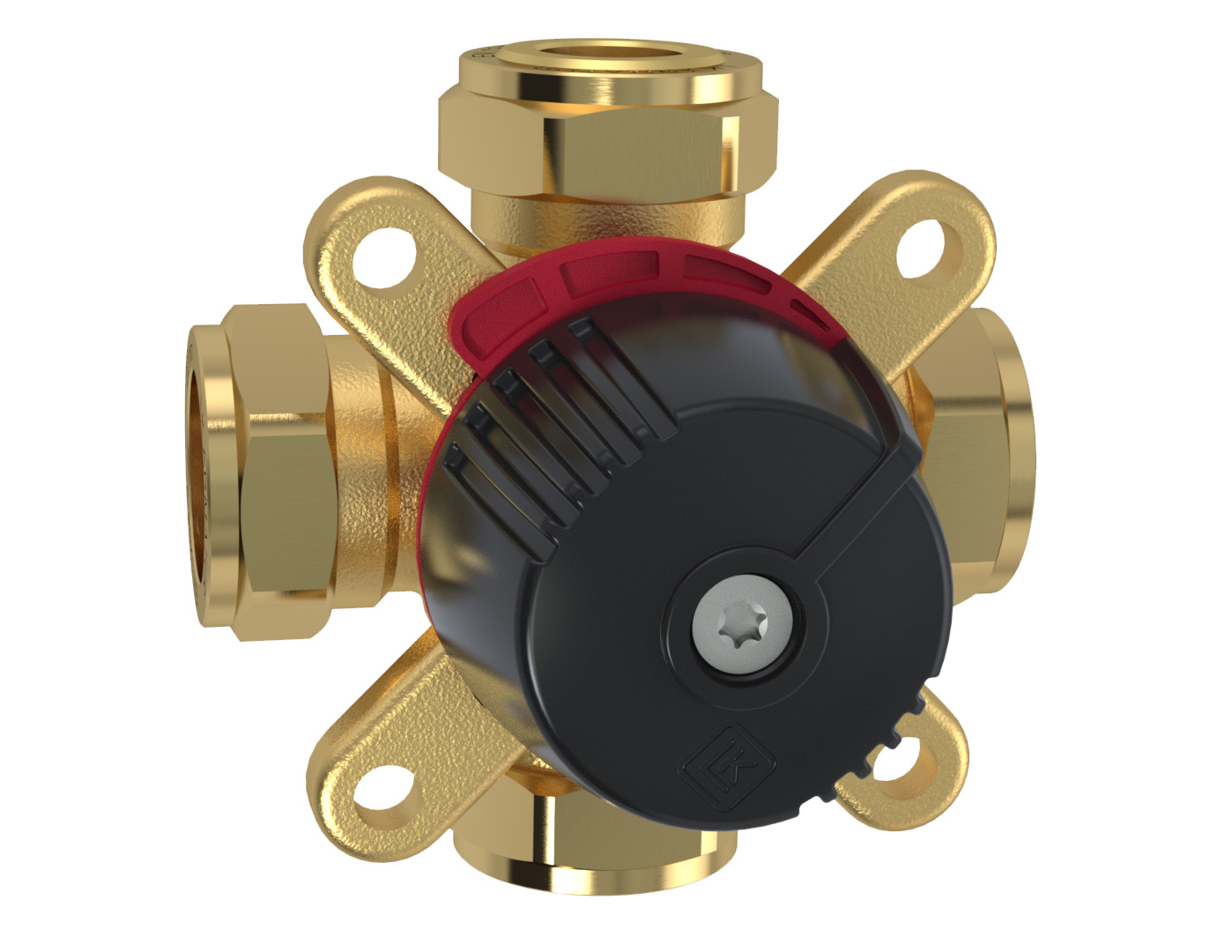

LK 831 ThermoMix® B

Artikel
Detailinformationen
Downloads
Videos

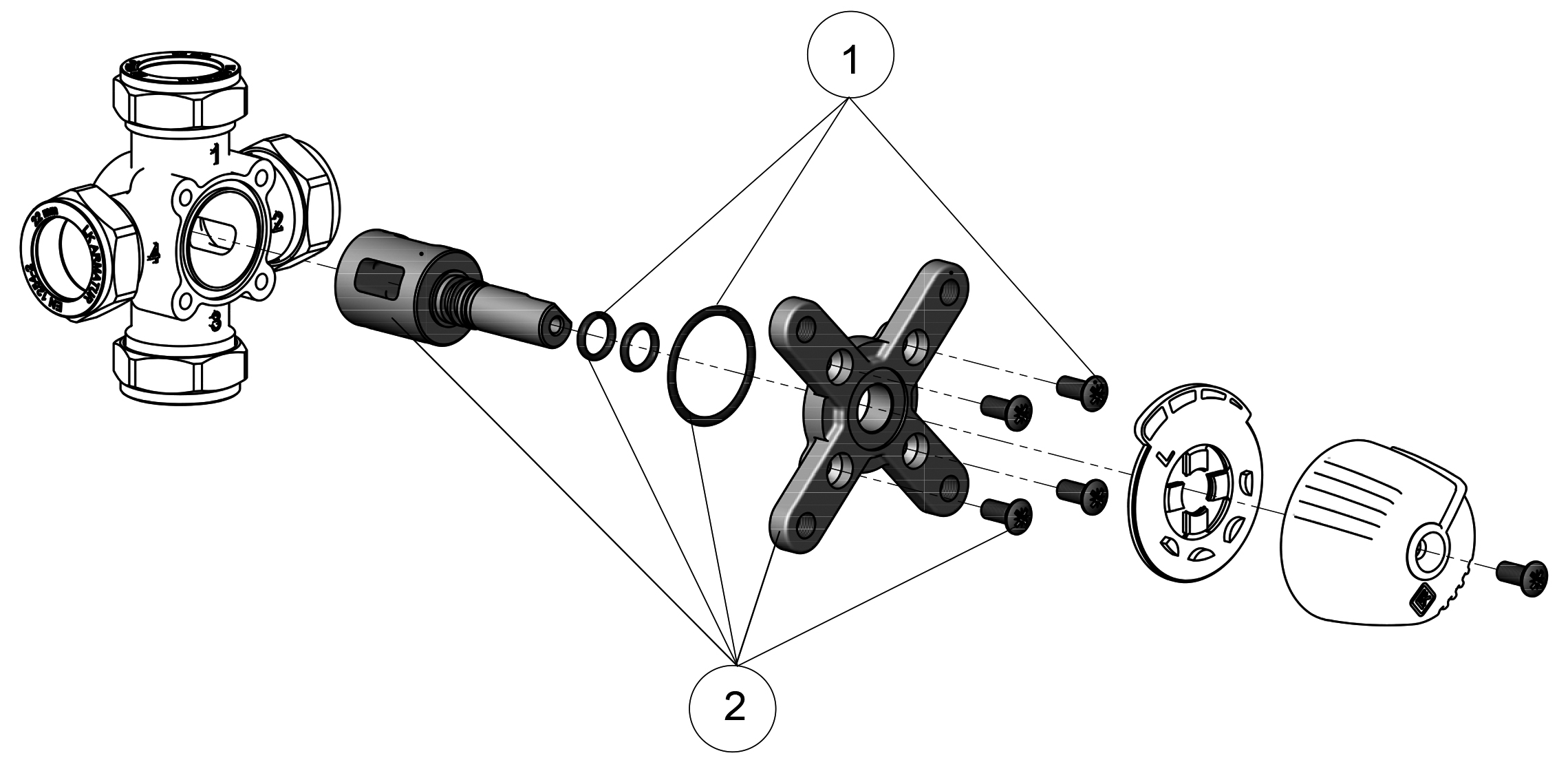

Zubehör & Ersatzteile
FAQ-fragen & Antworten

Artikel

LK 831 - Klemmverschraubung 1 artikel

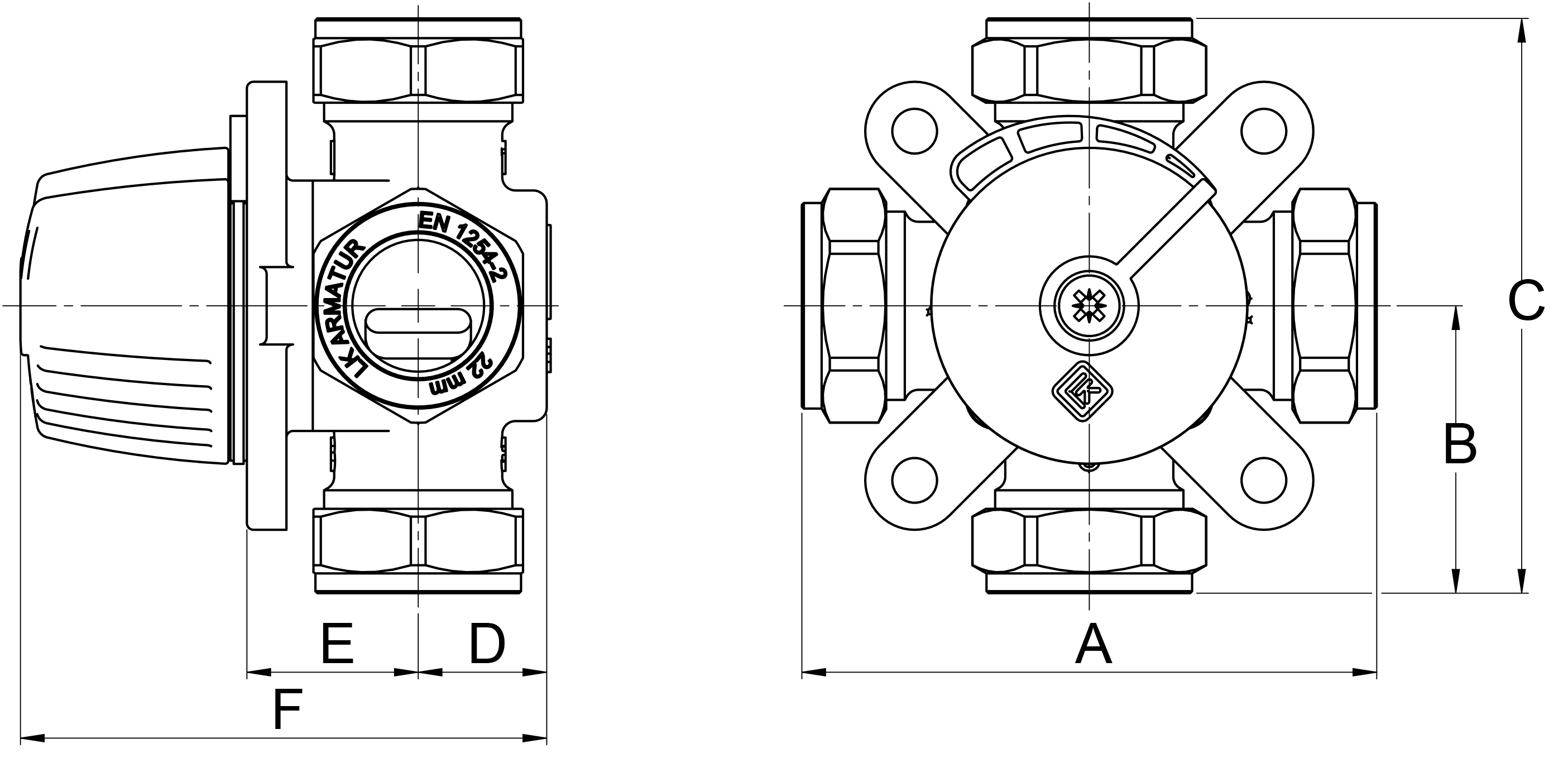

Artikel	Dim.	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	Gewicht (kg)	Maßzeichnungen	Artikelliste
180591	22 mm	4,0	87	43,5	87	20	26	80	0,7

Dim.	22 mm

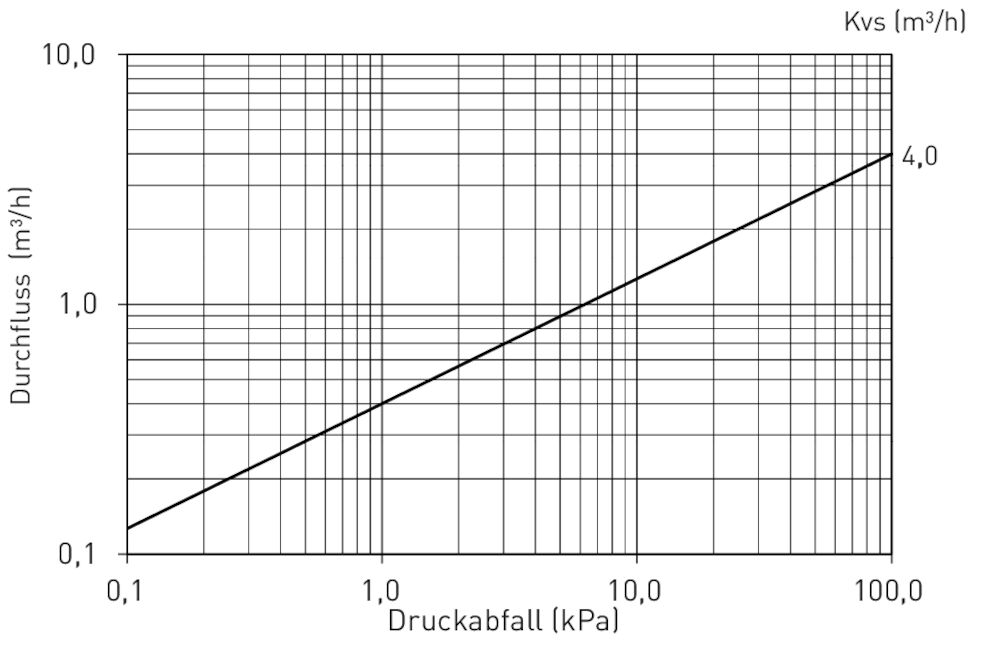

Kvs m³/h	4,0
A mm	87
B mm	43,5
C mm	87
D mm	20
E mm	26
F mm	80
Gewicht (kg)	0,7
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

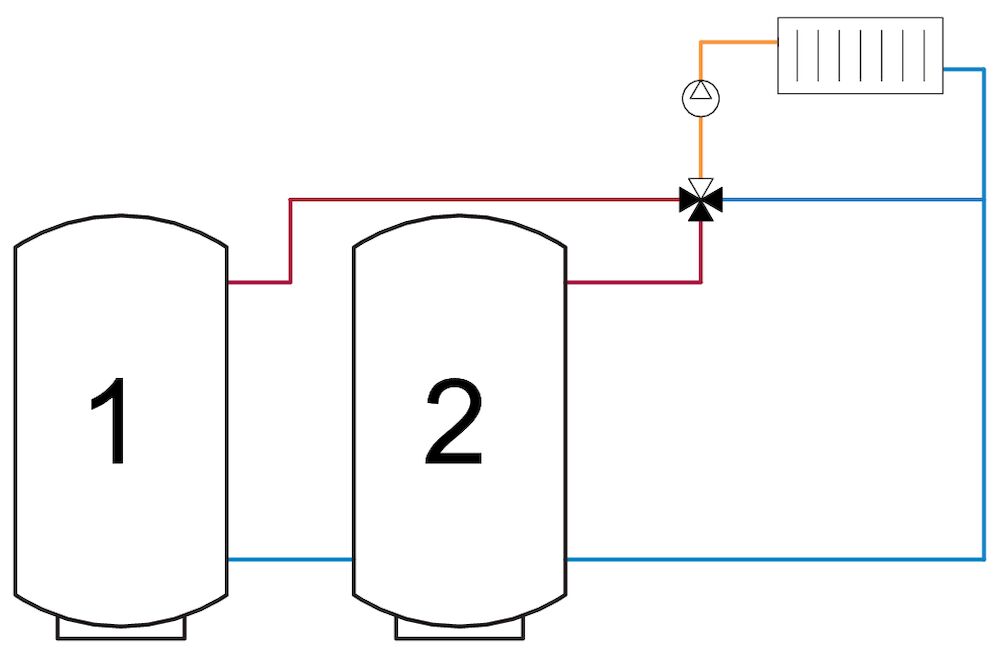

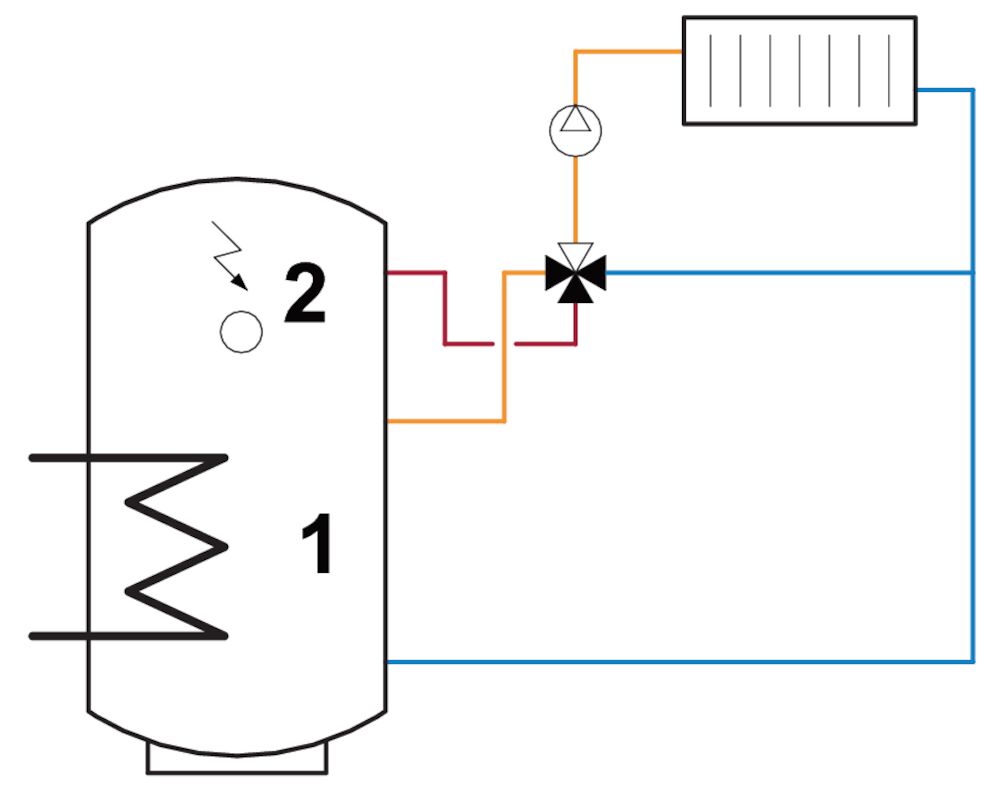

LK 831 ThermoMix® B 4-Wege bivalenter Mischer wird in Heizsystemen mit zwei Reihen oder parallel verbundenen Heizquellen eingesetzt. Der Mischer ist ebenfalls für Pufferspeicher mit Schichtung geeignet.

LK 831 ThermoMix® B sollte mit einer Heizungsregelung ausgerüstet werden. Damit wird jederzeit die günstigste Wärmequelle benutzt.

Die Montage des Mischers ist lageunabhängig. Die Rohranschlüsse sind mit den Ziffern 1-4 gekennzeichnet. Der Mischer wird auf folgende Weise montiert: 1=Vorlauf, 2=Rücklauf, 3=Sekundäre Wärmequelle und 4=Primäre Wärmequelle.

Der Mischer bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

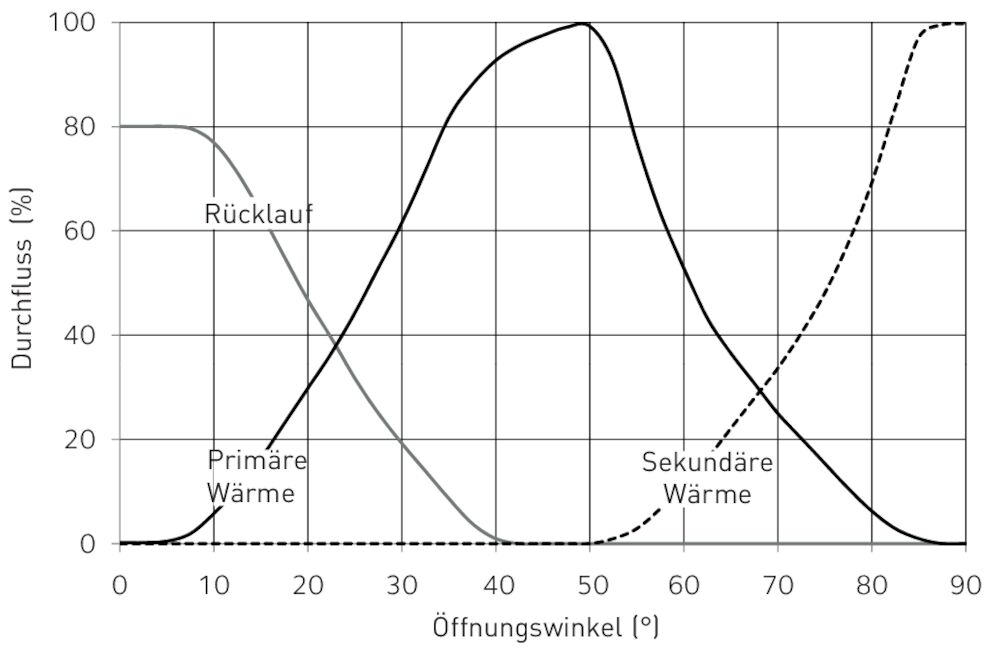

Drehwinkel:	90°
Drehmoment:	< 1 Nm
Leckage:	< 1% vom Kvs bei 50 kPa
Max. Arbeitsdruck:	1,0 MPa (10 bar)
Max. Differenzdruck:	50 kPa ( 0,5 bar)
Arbeitstemperatur:	Min. 5 °C/Max. 110 °C (120 °C kurzfristig)
Umgebungstemperatur:	Min. 5 °C/Max. 60 °C
Flüssigkeit 1:	Wasser - Glykol max. 50% Ethanol max. 30%
Material, Gehäuse:	Messing EN 12165 CW617N
Material, externer Deckel:	Messing EN 12165 CW617N
Material, Innenteile/Welle:	Messing EN 12164 CW614N
Material, Dichtungen:	EPDM
Wellenabdichtung:	Zwei O-Ringe
