LK 840 ThermoMix® 2.0

LK 840 ThermoMix® 2.0

  • Geringe interne Leckage
  • Geeignet für Motorisierung
  • Breite Produktpalette

LK 840 ThermoMix® 2.0 ist ein 3-Wege Mischer, das als Mischer oder Verteiler in Heizanlagen verwendet werden kann.

LK 840 ThermoMix® 2.0

Artikel

LK 840 2.0 - Innengewinde

LK 840 2.0 - Innengewinde 9 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181908 Rp ½" 0,6 70 35 69 18 29 81 0,5
181909 Rp ½" 1,0 70 35 69 18 29 81 0,5
181910 Rp ½" 1,6 70 35 69 18 29 81 0,5
181911 Rp ½" 2,5 70 35 69 18 29 81 0,5
181912 Rp ¾" 4,0 70 35 69 18 29 81 0,5
181913 Rp ¾" 6,3 70 35 69 18 29 81 0,5
181914 Rp 1" 6,3 70 35 69 20 29 83 0,5
181915 Rp 1" 10,0 70 35 69 20 29 83 0,5
181916 Rp 1¼" 16,0 84 42 77 24 32 90 0,8

181908

Dim. Rp ½"
Kvs m³/h 0,6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181909

Dim. Rp ½"
Kvs m³/h 1,0
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181910

Dim. Rp ½"
Kvs m³/h 1,6
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181911

Dim. Rp ½"
Kvs m³/h 2,5
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181912

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181913

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 70
B mm 35
C mm 69
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181914

Dim. Rp 1"
Kvs m³/h 6,3
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181915

Dim. Rp 1"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 69
D mm 20
E mm 29
F mm 83
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181916

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste
LK 840 2.0 - Innengewinde

LK 840 2.0 - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181917 Rp 1½" 25,0 106 53 88 33 43 110 1,4
181918 Rp 2" 40,0 106 53 88 33 43 110 1,6

181917

Dim. Rp 1½"
Kvs m³/h 25,0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
Gewicht (kg) 1,4
Maßzeichnungen
Artikelliste

181918

Dim. Rp 2"
Kvs m³/h 40,0
A mm 106
B mm 53
C mm 88
D mm 33
E mm 43
F mm 110
Gewicht (kg) 1,6
Maßzeichnungen
Artikelliste
LK 840 2.0 - Aussengewinde

LK 840 2.0 - Aussengewinde 5 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181919 G ¾" 2,5 80 40 74 18 29 81 0,6
181920 G 1" 4,0 80 40 74 18 29 81 0,6
181921 G 1" 6,3 80 40 74 18 29 81 0,6
181922 G 1¼" 10,0 82 41 75 20 29 83 0,6
181923 G 1½" 16,0 84 42 77 24 32 90 0,8

181919

Dim. G ¾"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

181920

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

181921

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 74
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

181922

Dim. G 1¼"
Kvs m³/h 10,0
A mm 82
B mm 41
C mm 75
D mm 20
E mm 29
F mm 83
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

181923

Dim. G 1½"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste
LK 840 2.0 - Aussengewinde

LK 840 2.0 - Aussengewinde 3 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181924 G 2" 25,0 124 62 97 33 43 110 1,4
181925 G 2" 32,0 124 62 97 33 43 110 1,4
181926 G 2" 45,0 124 62 97 33 43 110 1,4

181924

Dim. G 2"
Kvs m³/h 25,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Gewicht (kg) 1,4
Maßzeichnungen
Artikelliste

181925

Dim. G 2"
Kvs m³/h 32,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Gewicht (kg) 1,4
Maßzeichnungen
Artikelliste

181926

Dim. G 2"
Kvs m³/h 45,0
A mm 124
B mm 62
C mm 97
D mm 33
E mm 43
F mm 110
Gewicht (kg) 1,4
Maßzeichnungen
Artikelliste
LK 840 2.0 - Klemmverschraubung

LK 840 2.0 - Klemmverschraubung 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181932 28 mm 6,3 120 60 94 18 29 81 0,7

181932

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 94
D mm 18
E mm 29
F mm 81
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

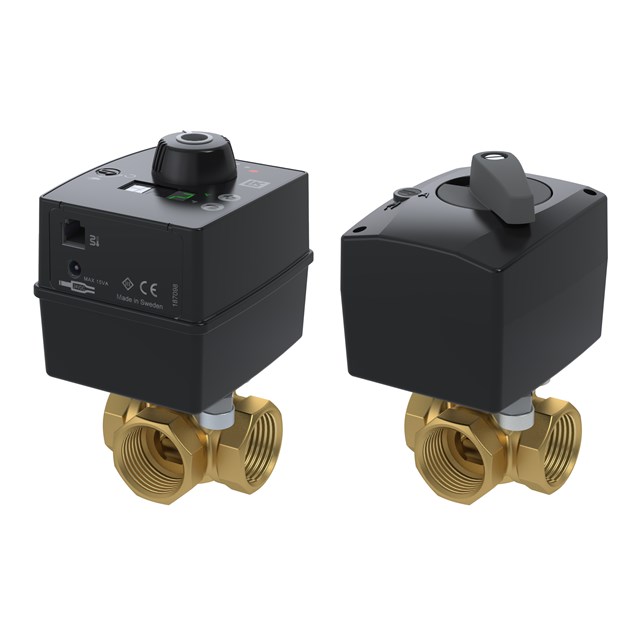

LK 840 Set - Innengewinde - LK 950 / LK 100 SmartComfort CT

LK 840 Set - Innengewinde - LK 950 / LK 100 SmartComfort CT 5 artikel

Artikel Ausführung Dim. Kvs m³/h A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
182759 LK 950 (180759) Rp ¾" 6,3 143 80 93 1,0
182760 LK 950 (180759) Rp 1" 6,3 145 80 93 1,0
182761 LK 950 (180759) Rp 1" 10,0 145 80 93 1,0
182762 LK 100 (181242) Rp ¾" 6,3 149 84 97 1,0
182763 LK 100 (181242) Rp 1" 10,0 151 84 97 1,0

182759

Ausführung LK 950 (180759)
Dim. Rp ¾"
Kvs m³/h 6,3
A mm 143
B mm 80
C mm 93
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

182760

Ausführung LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 6,3
A mm 145
B mm 80
C mm 93
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

182761

Ausführung LK 950 (180759)
Dim. Rp 1"
Kvs m³/h 10,0
A mm 145
B mm 80
C mm 93
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

182762

Ausführung LK 100 (181242)
Dim. Rp ¾"
Kvs m³/h 6,3
A mm 149
B mm 84
C mm 97
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

182763

Ausführung LK 100 (181242)
Dim. Rp 1"
Kvs m³/h 10,0
A mm 151
B mm 84
C mm 97
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste
LK 850 HG - Aussengewinde / Überwurfmutter

Neuheit

LK 850 HG - Aussengewinde / Überwurfmutter 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182765 G 1" x G 1" x Rp 1" Überwurfmutter 6,3/10,0 78,5 44 88 25,4 28,6 88,1 0,65

182765

Dim. G 1" x G 1" x Rp 1" Überwurfmutter
Kvs m³/h 6,3/10,0
A mm 78,5
B mm 44
C mm 88
D mm 25,4
E mm 28,6
F mm 88,1
Gewicht (kg) 0,65
Maßzeichnungen
Artikelliste
LK 840 HG - Aussengewinde / Überwurfmutter

Neuheit

LK 840 HG - Aussengewinde / Überwurfmutter 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
182766 G 1½” x G 1¼” x Rp 1½” Überwurfmutter 6,3 41 63 104 25,6 28,8 89 0,7
182767 G 1½” x G 1¼” x Rp 1½” Überwurfmutter 10,0 41 63 104 25,6 28,8 89 0,7

182766

Dim. G 1½” x G 1¼” x Rp 1½” Überwurfmutter
Kvs m³/h 6,3
A mm 41
B mm 63
C mm 104
D mm 25,6
E mm 28,8
F mm 89
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182767

Dim. G 1½” x G 1¼” x Rp 1½” Überwurfmutter
Kvs m³/h 10,0
A mm 41
B mm 63
C mm 104
D mm 25,6
E mm 28,8
F mm 89
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 840 ThermoMix® 2.0 ist ein 3-Wege Mischer, das als Mischer oder Verteiler in Heizanlagen verwendet werden kann.

Der Mischer ist für Motorisierung geeignet und kann mit einer Isolierung versehen werden. Sehen Sie dazu bitte das Produktblatt der Isolierung.

Durch das kompakte Design und die achteckgie Passform wird die Montage in engen Räumen erleichtert. Die Montage des Ventils ist lageunabhängig. LK 840 ThermoMix® 2.0 ist für die Rechts- oder Linksmontage geeignet.

Der Mischer bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Arbeitstemperatur: Min. 5 °C/Max. 110 °C (120 °C kurzfristig)
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Leckage: < 0,2% vom Kvs bei 100 kPa
Drehwinkel: 90°/360°
Drehmoment: < 1 Nm (DN15-32)* < 2,1-2,3 Nm (DN40-50)*
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Material, Gehäuse: Messing EN 12165 CW617N
Material, interner Deckel: PPS Komposit
Material, Innenteile/Welle: Messing EN 12165 CW617N
Sonstiges: *Bei Einsatz als Verteiler verdoppelt sich das Drehmoment
Sonstiges: Material, externer Deckel Aluminium DN 15 - 32, Komposit DN 40 - 50
Material, Dichtungen: EPDM
Wellenabdichtung: Zwei O-Ringe

Anwendungen

Technische Diagramme

Regelcharakteristik

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187187 Dichtungssatz LK 840/841 DN 15-20 1
187188 Dichtungssatz LK 840/841 DN 25 1
187197 Dichtungssatz 840/841 2.0, DN 32 1
187190 Einsatz LK 840 DN 15-20 2
187191 Einsatz 840 DN 25 2
187192 Einsatz LK 840 DN 32 2
187189 Dichtungssatz 840/841 2.0, DN 40-50 3
187193 Einsatz LK 840 DN 40-50 4
187107 Isolierung, DN 15-20 5
187108 Isolierung, DN 25-32 5
