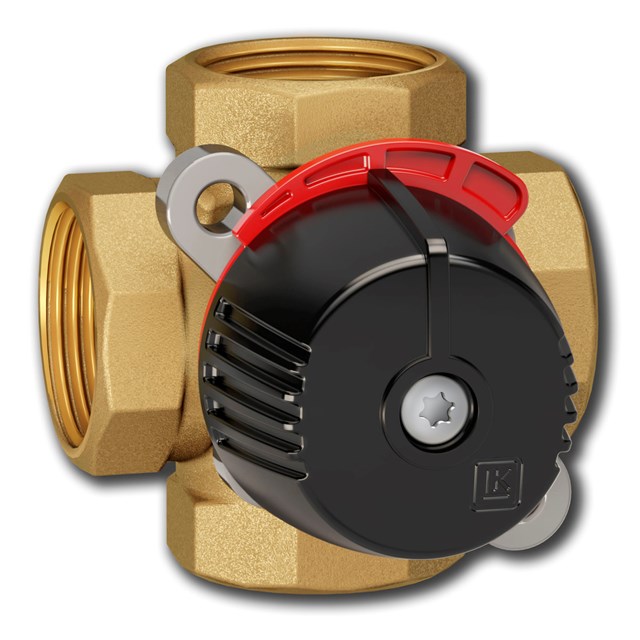

LK 841 ThermoMix® 2.0
LK 841 2.0 - Innengewinde 5 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
|
|
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
|
|
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
|
181940
Dim. | Rp ½" |
Kvs m³/h | 2,5 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Gewicht (kg) | 0,7 |
Maßzeichnungen | |
Artikelliste |
|
181941
Dim. | Rp ¾" |
Kvs m³/h | 4,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
181942
Dim. | Rp ¾" |
Kvs m³/h | 6,3 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
181943
Dim. | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
181944
Dim. | Rp 1¼" |
Kvs m³/h | 16,0 |
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
Gewicht (kg) | 0,8 |
Maßzeichnungen | |
Artikelliste |
|
Andere Dimension auf Anfrage.
Artikel 181940
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181941
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181942
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181943
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Artikel 181944
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
LK 841 2.0 - Innengewinde 2 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
|
|
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
|
181945
Dim. | Rp 1½" |
Kvs m³/h | 25,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Gewicht (kg) | 1,6 |
Maßzeichnungen | |
Artikelliste |
|
181946
Dim. | Rp 2" |
Kvs m³/h | 40,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Gewicht (kg) | 1,7 |
Maßzeichnungen | |
Artikelliste |
|
Andere Dimension auf Anfrage.
Artikel 181945
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Artikel 181946
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
LK 841 2.0 - Aussengewinde 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
|
181949
Dim. | G 1" |
Kvs m³/h | 6,3 |
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Gewicht (kg) | 0,5 |
Maßzeichnungen | |
Artikelliste |
|
Andere Dimension auf Anfrage.
Artikel 181947
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181948
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181949
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181950
A mm | 82 |
B mm | 41 |
C mm | 82 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Artikel 181951
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
LK 841 2.0 - Klemmverschraubung 1 artikel
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
|
181986
Dim. | 22 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Gewicht (kg) | 0,9 |
Maßzeichnungen | |
Artikelliste |
|
Andere Dimensionen auf Anfrage.
Artikel 181984
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181985
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181986
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181987
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Artikel 181988
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Beschreibung
LK 841 ThermoMix® 2.0 Vier-Wege-Mischer ist geeignet für Heizanlagen, in denen eine hohe Rücklauftemperatur erwünscht ist, um Korrosion zu vermeiden und damit die Lebensdauer der Heizquelle zu verlängern.
Der Mischer ist für Motorisierung geeignet und kann mit einer Isolierung versehen werden. Sehen Sie dazu bitte das Produktblatt der Isolierung.
Durch das kompakte Design und die achteckgie Passform wird die Montage in engen Räumen erleichtert. Die Montage des Mischers ist lageunabhängig. LK 841 ThermoMix® 2.0 ist für die Rechts- oder Linksmontage geeignet.
Der Mischer bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.
Technische daten
Arbeitstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kurzfristig) |
Umgebungstemperatur: | Min. 5 °C/Max. 60 °C |
Max. Arbeitsdruck: | 1,0 MPa (10 bar) |
Max. Differenzdruck: | 100 kPa (1 bar) |
Leckage: | < 1,5% vom Kvs bei 50 kPa |
Drehwinkel: | 90°/360° |
Drehmoment: | < 1 Nm |
Flüssigkeit 1: | Wasser - Glykol max. 50% Ethanol max. 30% |
Gewindenorm: | Rp - Innengewinde, G - Aussengewinde |
Material, Gehäuse: | Messing EN 12165 CW617N |
Material, interner Deckel: | PPS Komposit |
Material, Innenteile/Welle: | Messing EN 12165 CW617N |
Sonstiges: |
Material, externer Deckel: Aluminium DN 15-32, Komposit DN 40-50 Wellenabdichtung: Zwei O-Ringe |
Material, Dichtungen: | EPDM |

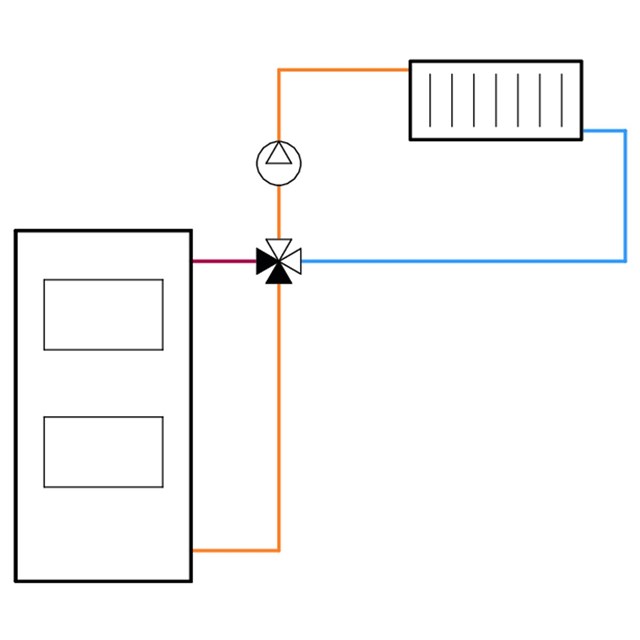

Anwendungen
Technische diagramme

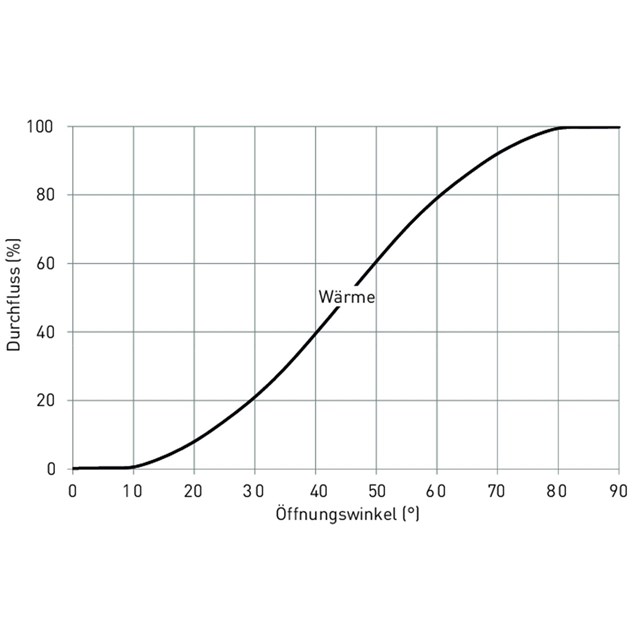

Regelcharakteristik
Artikelnr. | Artikel | Position |
---|---|---|
187187 | Dichtungssatz LK 840/841 DN 15-20 | 1 |
187188 | Dichtungssatz LK 840/841 DN 25 | 1 |
187197 | Dichtungssatz 840/841 2.0, DN 32 | 1 |
187194 | Einsatz 841 2.0, DN 15-20 | 2 |
187195 | Einsatz 841 2.0, DN 25 | 2 |
187198 | Einsatz 841 2.0, DN 32 | 2 |
187189 | Dichtungssatz 840/841 2.0, DN 40-50 | 3 |
187196 | Einsatz 841 2.0, DN 40-50 | 4 |
187107 | Isolierung, DN 15-20 | 5 |
187108 | Isolierung, DN 25-32 | 5 |
Technische daten
Arbeitstemperatur: | Min. 5 °C/Max. 110 °C (120 °C kurzfristig) |
Umgebungstemperatur: | Min. 5 °C/Max. 60 °C |
Max. Arbeitsdruck: | 1,0 MPa (10 bar) |
Max. Differenzdruck: | 100 kPa (1 bar) |
Leckage: | < 1,5% vom Kvs bei 50 kPa |
Drehwinkel: | 90°/360° |
Drehmoment: | < 1 Nm |
Flüssigkeit 1: | Wasser - Glykol max. 50% Ethanol max. 30% |
Gewindenorm: | Rp - Innengewinde, G - Aussengewinde |
Material, Gehäuse: | Messing EN 12165 CW617N |
Material, interner Deckel: | PPS Komposit |
Material, Innenteile/Welle: | Messing EN 12165 CW617N |
Sonstiges: |
Material, externer Deckel: Aluminium DN 15-32, Komposit DN 40-50 Wellenabdichtung: Zwei O-Ringe |
Material, Dichtungen: | EPDM |
LK 841 ThermoMix® 2.0 Vier-Wege-Mischer ist geeignet für Heizanlagen, in denen eine hohe Rücklauftemperatur erwünscht ist, um Korrosion zu vermeiden und damit die Lebensdauer der Heizquelle zu verlängern.
Regelcharakteristik

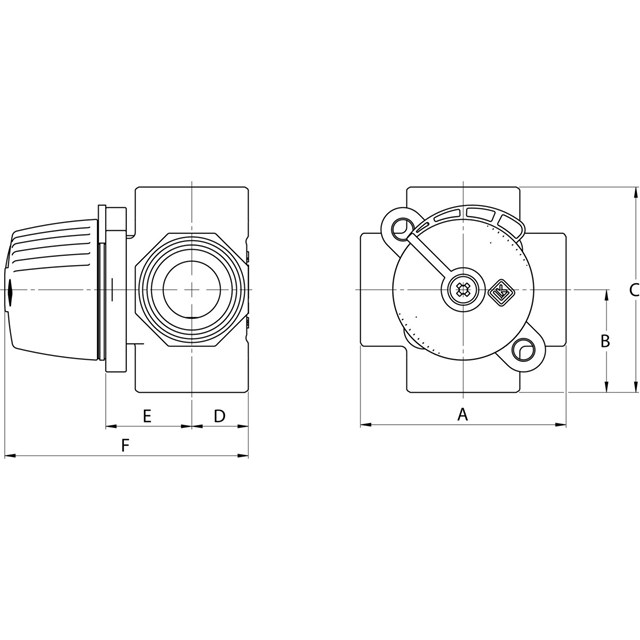

LK 841 2.0 - Innengewinde
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
Andere Dimension auf Anfrage.

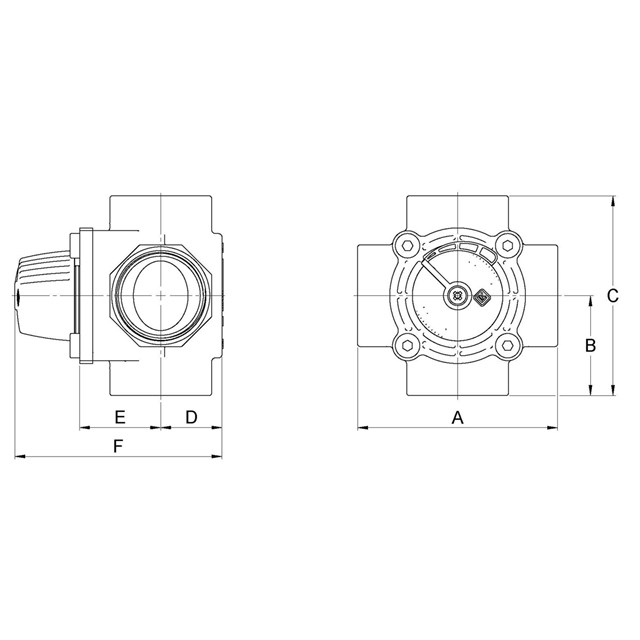

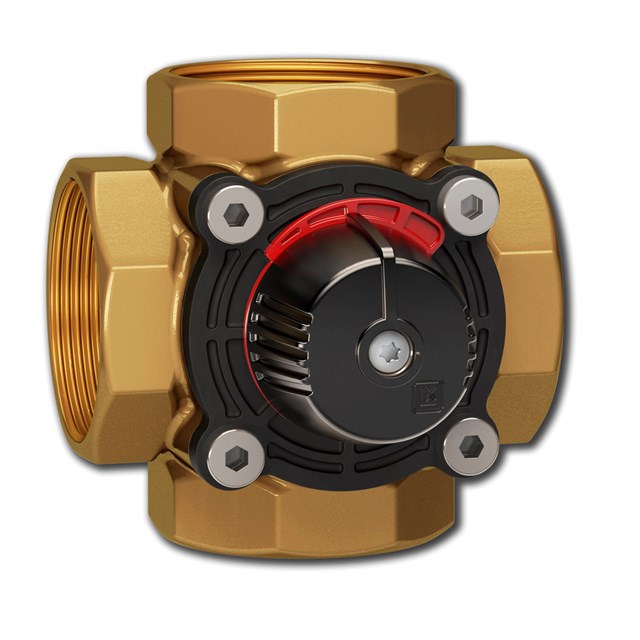

LK 841 2.0 - Innengewinde
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
Andere Dimension auf Anfrage.
LK 841 2.0 - Aussengewinde
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
Andere Dimension auf Anfrage.

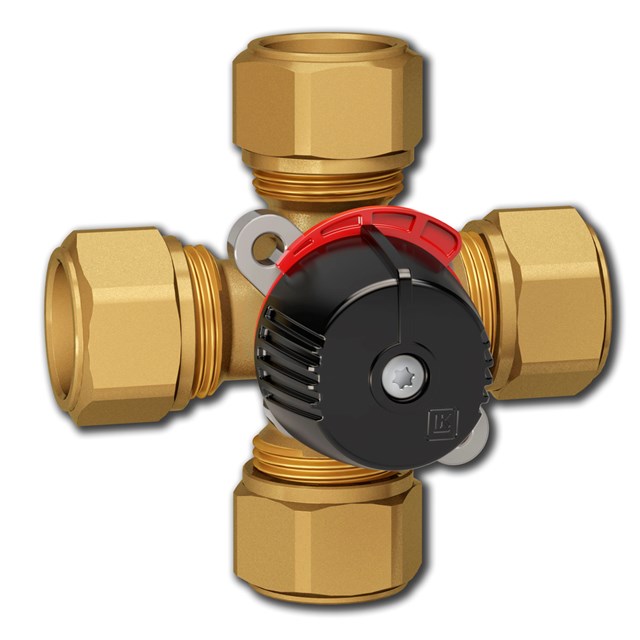

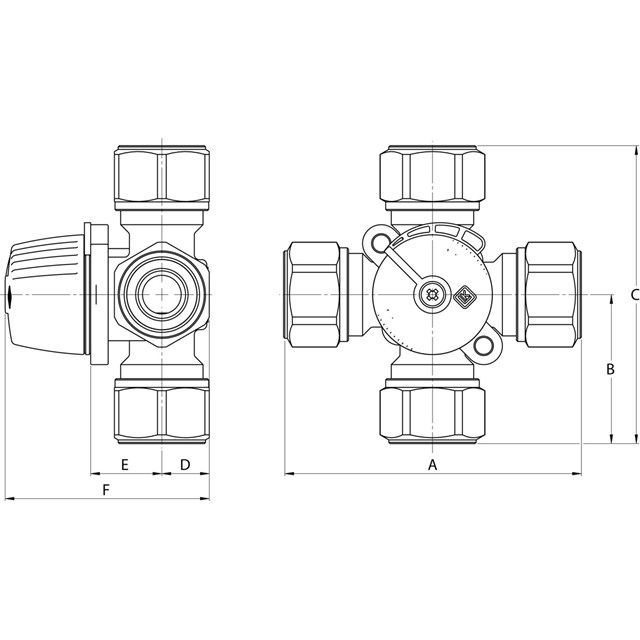

LK 841 2.0 - Klemmverschraubung
Artikel | Dim. | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
Andere Dimensionen auf Anfrage.

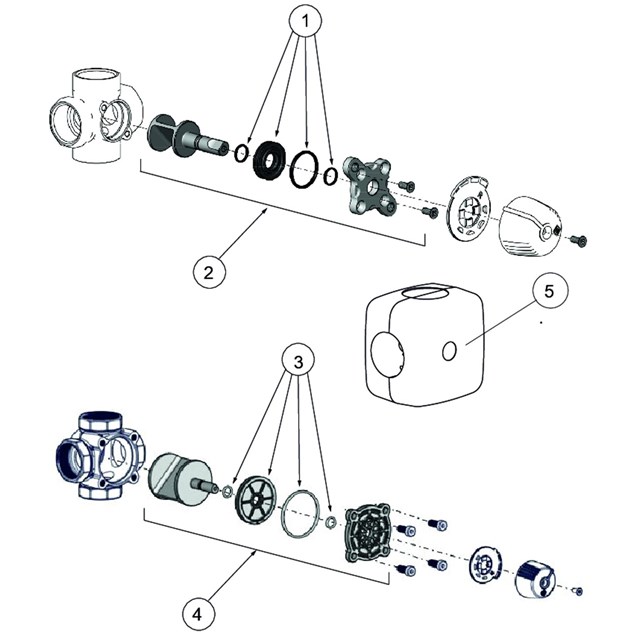

Zubehör & Ersatzteile
Artikelnr. | Artikel | Position |
---|---|---|
187187 | Dichtungssatz LK 840/841 DN 15-20 | 1 |
187188 | Dichtungssatz LK 840/841 DN 25 | 1 |
187197 | Dichtungssatz 840/841 2.0, DN 32 | 1 |
187194 | Einsatz 841 2.0, DN 15-20 | 2 |
187195 | Einsatz 841 2.0, DN 25 | 2 |
187198 | Einsatz 841 2.0, DN 32 | 2 |
187189 | Dichtungssatz 840/841 2.0, DN 40-50 | 3 |
187196 | Einsatz 841 2.0, DN 40-50 | 4 |
187107 | Isolierung, DN 15-20 | 5 |
187108 | Isolierung, DN 25-32 | 5 |
