LK HydronicGroup H/C 125 DN 25

LK HydronicGroup H/C 125 DN 25

  • Für Kühl- und Heizungsanwendungen
  • Kataphorese-behandeltes Rohr zur Korrosionsbeständigkeit
  • Einfach zu kombinieren mit elektronischer Steuerung

LK HydronicGroup H/C 125 DN 25 ist eine komplette Pumpengruppe und eignet sich für Heiz- und Kühlsysteme, bei denen eine Direktversorgung oder Nebenversorgungsleitung gewünscht wird. Bestehend aus einer hocheff...

Weiterlesen

LK HydronicGroup H/C 125 DN 25

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile

Artikel

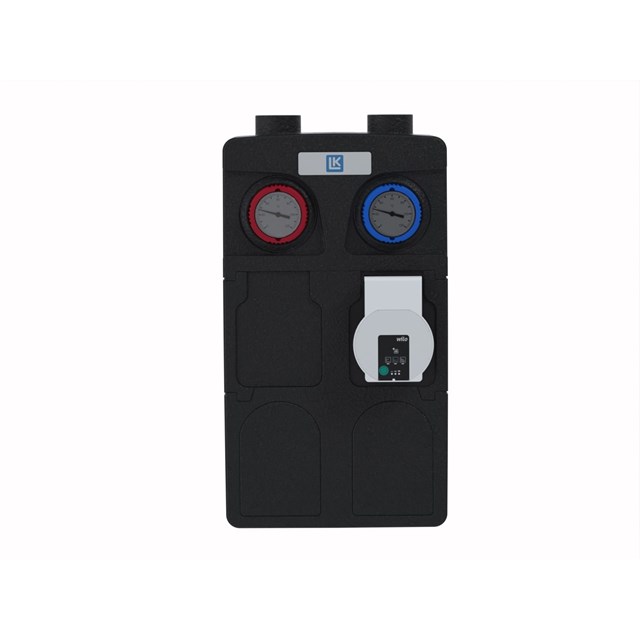

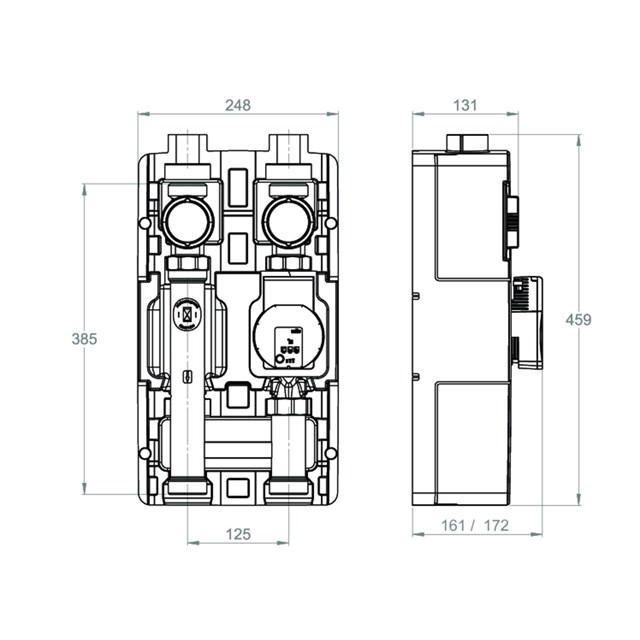

LK 861 H/C 125 DN 25 - Ungemischter Heizkreis

LK 861 H/C 125 DN 25 - Ungemischter Heizkreis 2 artikel

Artikel Dim. DN Nennspannung Gewicht (kg) Artikelliste
396427 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.1
396428 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.3

396427

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 5.1
Artikelliste

396428

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 5.3
Artikelliste

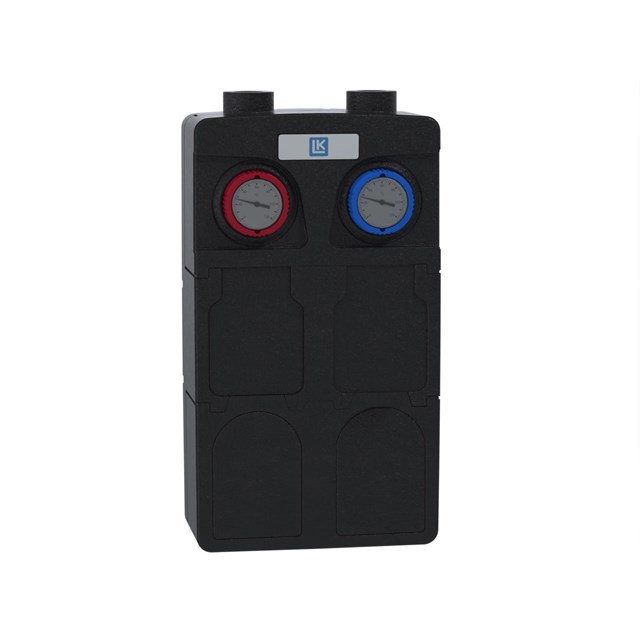

LK 861 H/C 125 DN 25 - Ungemischter Heizkreis ohne Pumpe

LK 861 H/C 125 DN 25 - Ungemischter Heizkreis ohne Pumpe 1 artikel

Artikel Dim. DN Nennspannung Gewicht (kg) Artikelliste
396200 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 3.3

396200

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 3.3
Artikelliste

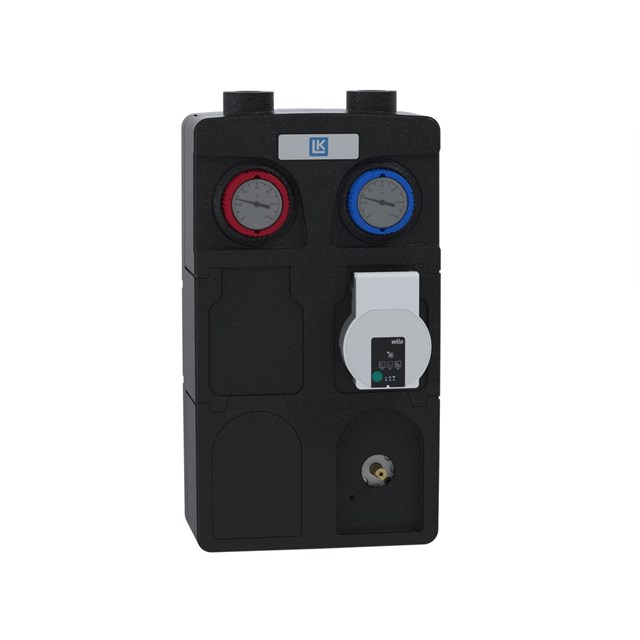

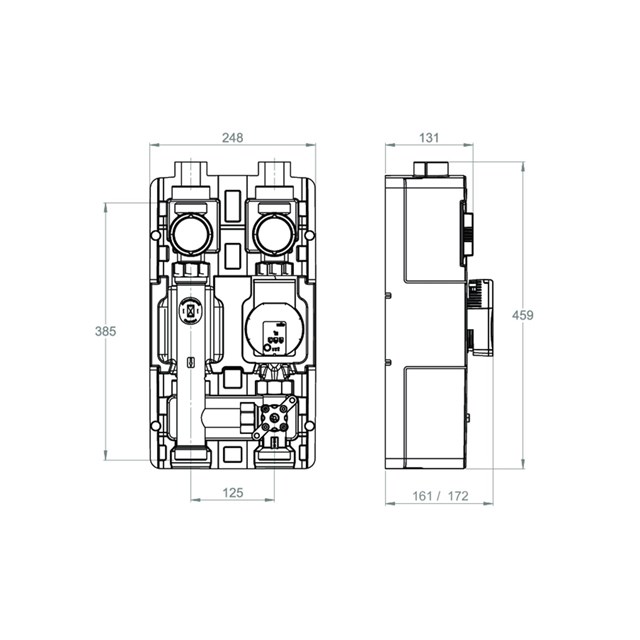

LK 862 H/C 125 DN 25- Gemischter Heizkreis

LK 862 H/C 125 DN 25- Gemischter Heizkreis 2 artikel

Artikel Dim. DN Kvs m³/h Nennspannung Gewicht (kg) Artikelliste
396425 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 5.8
396426 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 5.8

396425

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 5.8
Artikelliste

396426

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 5.8
Artikelliste

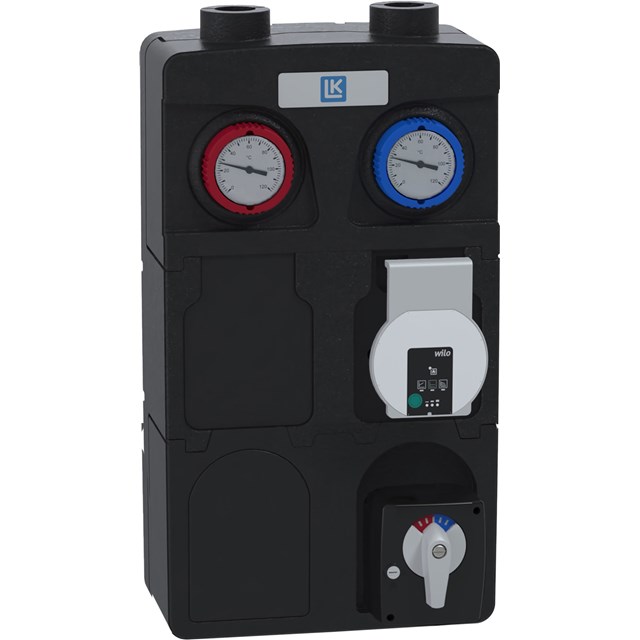

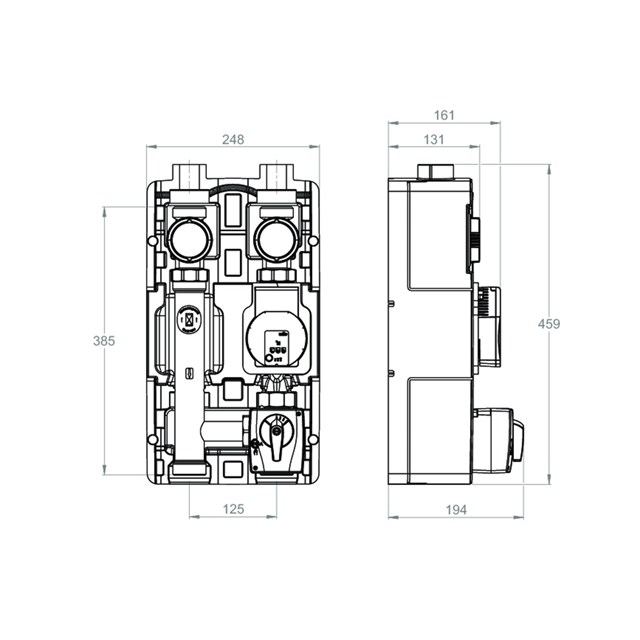

LK 862 H/C 125 DN 25 - Gemischter Heizkreis mit LK 950 Stellmotor

LK 862 H/C 125 DN 25 - Gemischter Heizkreis mit LK 950 Stellmotor 2 artikel

Artikel Dim. DN Kvs m³/h Nennspannung Anmerkung Gewicht (kg) Artikelliste
396465 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 180756 LK 950 Stellmotor 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 180756 LK 950 Stellmotor 6.2

396465

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Nennspannung 230 VAC, 50/60 Hz
Anmerkung 180756 LK 950 Stellmotor
Gewicht (kg) 6.2
Artikelliste

396466

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Nennspannung 230 VAC, 50/60 Hz
Anmerkung 180756 LK 950 Stellmotor
Gewicht (kg) 6.2
Artikelliste

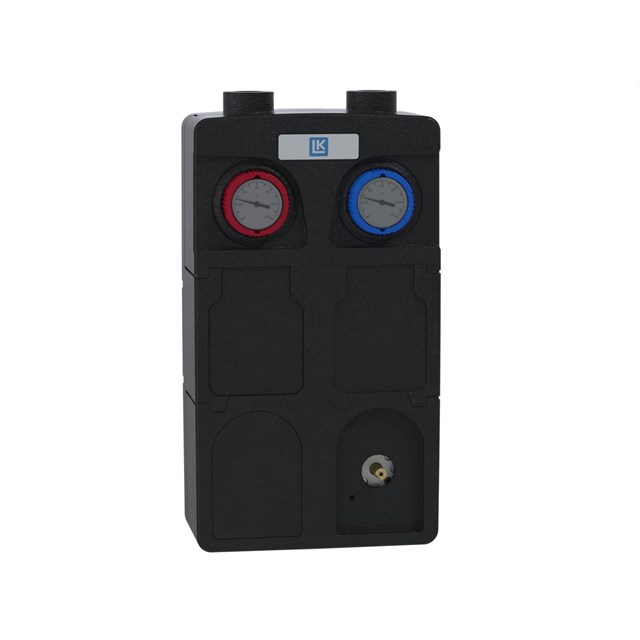

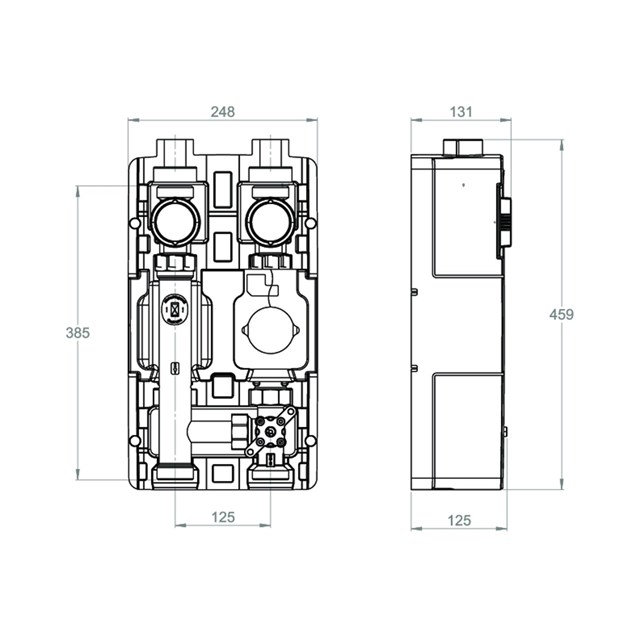

LK 862 H/C 125 DN 25 - Gemischter Heizkreis ohne Pumpe

LK 862 H/C 125 DN 25 - Gemischter Heizkreis ohne Pumpe 2 artikel

Artikel Dim. DN Kvs m³/h Nennspannung Gewicht (kg) Artikelliste
396199 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 4
396424 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 4

396199

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 4
Artikelliste

396424

Dim. G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Nennspannung 230 VAC, 50/60 Hz
Gewicht (kg) 4
Artikelliste

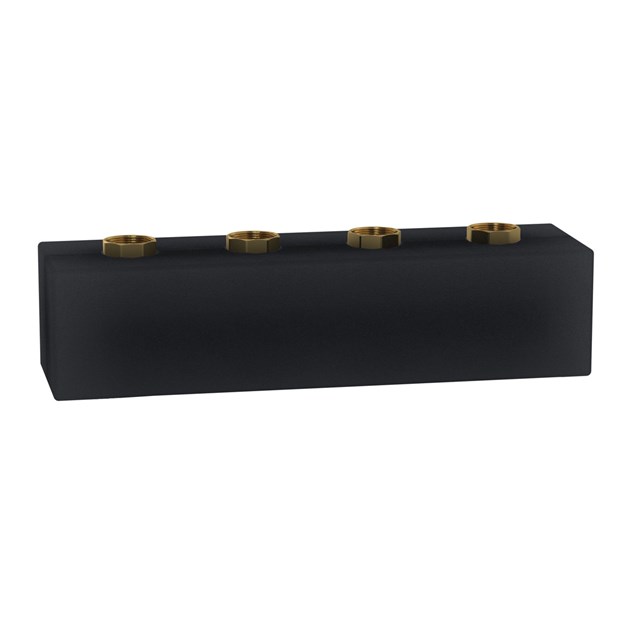

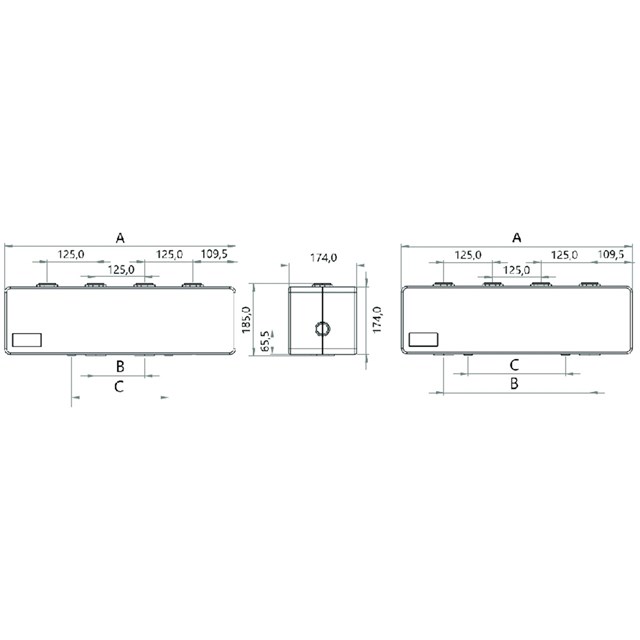

LK 860 H/C 125 DN 25 - Verteilerleiste - Kataphorese behandelt

LK 860 H/C 125 DN 25 - Verteilerleiste - Kataphorese behandelt 7 artikel

Artikel Ausführung Dim. Nennspannung A mm B mm Anmerkung Gewicht (kg) C mm Maßzeichnungen Artikelliste
50802085 Verteilerleiste, 1-fach, mit hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 294 125 0,4 MPa (4 bar) 2.5
50802086 Verteilerleiste, 2-fach, ohne hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 594 125 0,4 MPa (4 bar) 6 500
50802087 Verteilerleiste, 2-fach, mit hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 594 375 0,4 MPa (4 bar) 7 250
50802088 Verteilerleiste, 3-fach, ohne hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 844 125 0,4 MPa (4 bar) 8 500
50802089 Verteilerleiste, 3-fach, mit hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 844 625 0,4 MPa (4 bar) 9 500
50802090 Verteilerleiste, 4-fach, ohne hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 1094 125 0,4 MPa (4 bar) 9 750
50802091 Verteilerleiste, 4-fach, mit hydraulische Weiche G 1½" 230 VAC, 50/60 Hz 1094 875 0,4 MPa (4 bar) 10 750

50802085

Ausführung Verteilerleiste, 1-fach, mit hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 294
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 2.5
C mm
Maßzeichnungen
Artikelliste

50802086

Ausführung Verteilerleiste, 2-fach, ohne hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 594
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 6
C mm 500
Maßzeichnungen
Artikelliste

50802087

Ausführung Verteilerleiste, 2-fach, mit hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 594
B mm 375
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 7
C mm 250
Maßzeichnungen
Artikelliste

50802088

Ausführung Verteilerleiste, 3-fach, ohne hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 844
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 8
C mm 500
Maßzeichnungen
Artikelliste

50802089

Ausführung Verteilerleiste, 3-fach, mit hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 844
B mm 625
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 9
C mm 500
Maßzeichnungen
Artikelliste

50802090

Ausführung Verteilerleiste, 4-fach, ohne hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 1094
B mm 125
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 9
C mm 750
Maßzeichnungen
Artikelliste

50802091

Ausführung Verteilerleiste, 4-fach, mit hydraulische Weiche
Dim. G 1½"
Nennspannung 230 VAC, 50/60 Hz
A mm 1094
B mm 875
Anmerkung 0,4 MPa (4 bar)
Gewicht (kg) 10
C mm 750
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK HydronicGroup H/C 125 DN 25 ist eine komplette Pumpengruppe und eignet sich für Heiz- und Kühlsysteme, bei denen eine Direktversorgung oder Nebenversorgungsleitung gewünscht wird. Bestehend aus einer hocheffizienten Zirkulationspumpe, Isolierung und zwei Kugelventilen mit Thermometer. Auf der Rücklaufseite gibt es ein integriertes Rückschlagventil. Kataphorese behandeltes Rohr zur Korrosionsbeständigkeit. Bei der Installation der LK HydronicGroup H/C 125 DN 25 an den LK 860 H/C 125 DN 25 Verteiler sollte das Montageset (Art.-Nr. 095515) verwendet werden, um Kondensation zu verhindern.

LK 861 H/C 125 DN 25, Pumpengruppe, bei denen eine Direktversorgung gewünscht wird.

LK 862 H/C 125 DN 25, Pumpengruppe wo eine Nebenversorgungsleitung gewünscht wird. Ein drei Wege Mischventil ist enthalten. Für Kühlanwendungen muss die LK 862 H/C 125 DN 25 mit einem Stellantrieb, LK 950 oder LK SmartComfort, ergänzt werden, um zu verhindern, dass Kondenswasser in die Isolierung eindringt und Frost bildet.

Die Isolierung ist nur für Wilo Para 6 und 8 Meter geeignet.

Technische Daten

Nennspannung: 230 VAC, 50/60 Hz
Leistungsaufnahme: 10-75 W abhängig von der Pumpendrehzahl
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Umgebungstemperatur: Min. 5 °C/Max. 58 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Ladepumpe: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12, EEI ≤ 0,23 (s. Datenblatt/Typenschild für den genauen Wert)
Material, Gehäuse: Messing EN 12165 CW617N
Material, Isolierung: Expandiertes Polypropylen EPP

Anwendungen

LK HydronicGroup H/C 125 DN 25
LK HydronicGroup H/C 125 DN 25

LK 861 - Pumpengruppe mit Direktversorgung

LK HydronicGroup H/C 125 DN 25

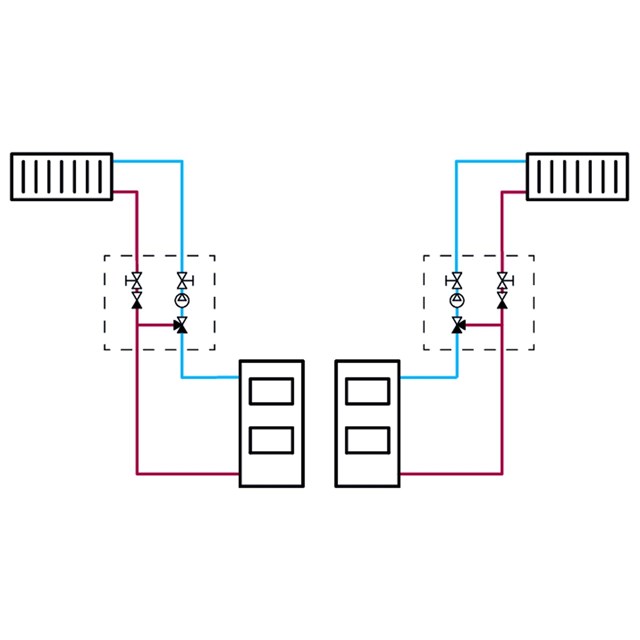

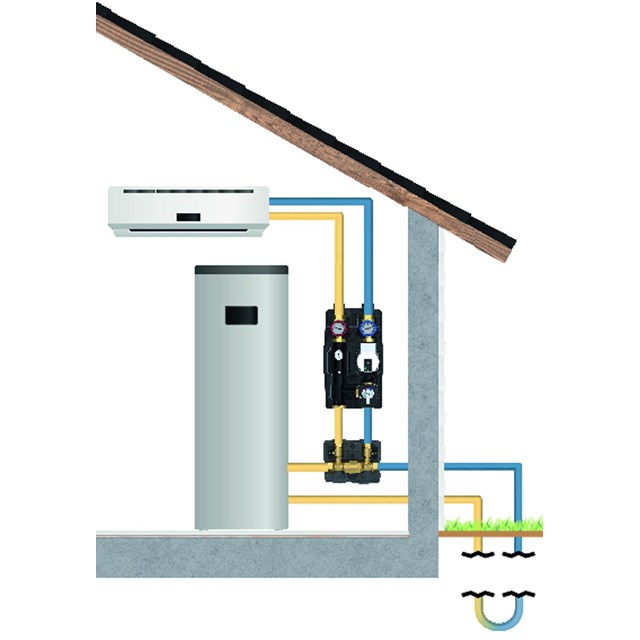

LK 862 Cooling - Pumpengruppe mit 3-wege-Mischer

LK HydronicGroup H/C 125 DN 25

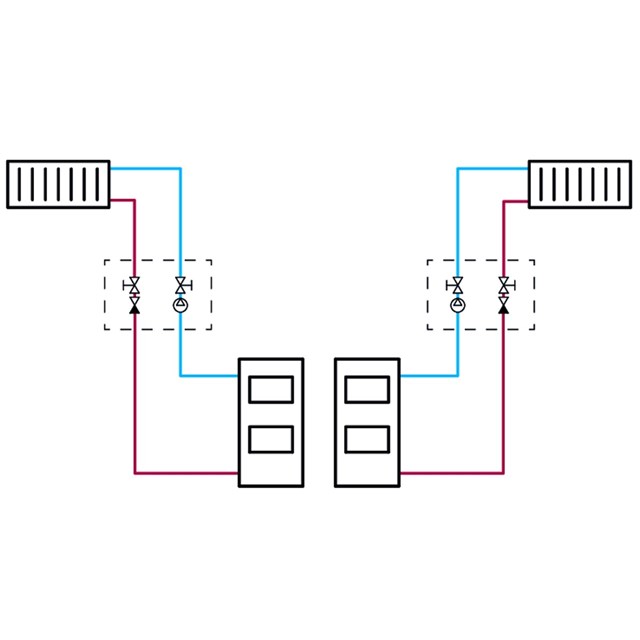

LK 861 LINKS - LK 861 RECHTS

LK HydronicGroup H/C 125 DN 25

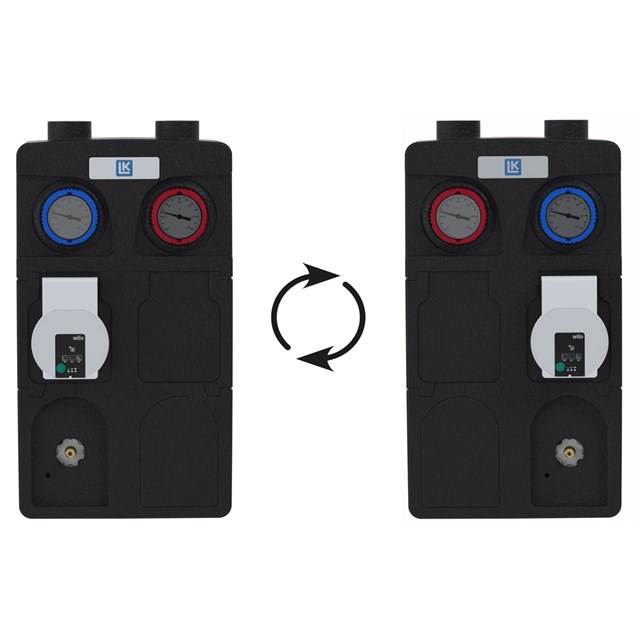

LK 862 LINKS - LK 862 RECHTS

Technische Diagramme

LK HydronicGroup H/C 125 DN 25

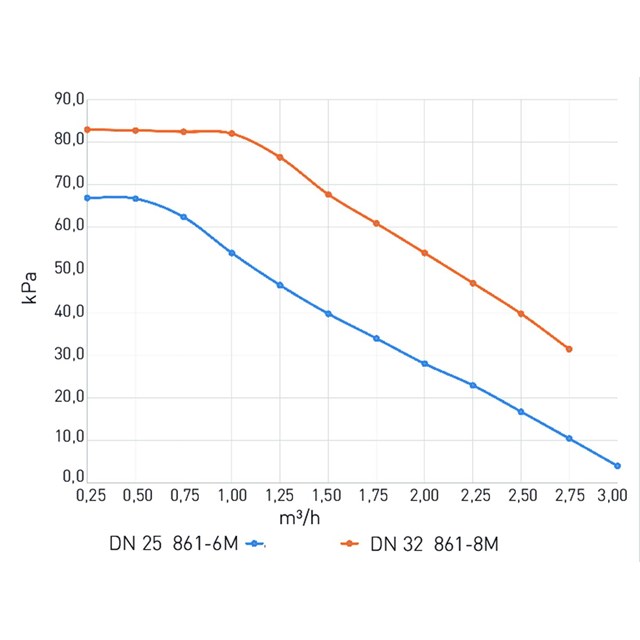

LK 861 - PUMPENCHARAKTERISTIK

LK HydronicGroup H/C 125 DN 25

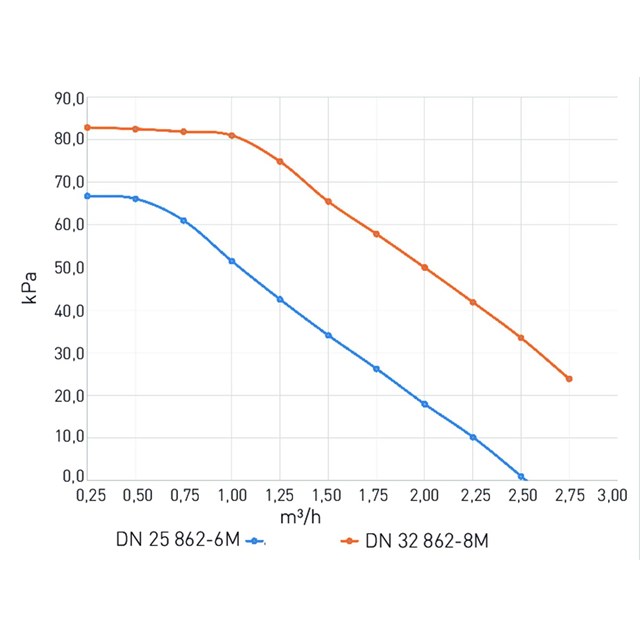

LK 862 - CARATTERISTICA DELLA POMPA

Downloads

Produktblatt

LK HydronicGroup H/C 125 DN 25

Bedienungsanleitung

861-862 LK HydronicGroup H/C 125 - Instruction_248405

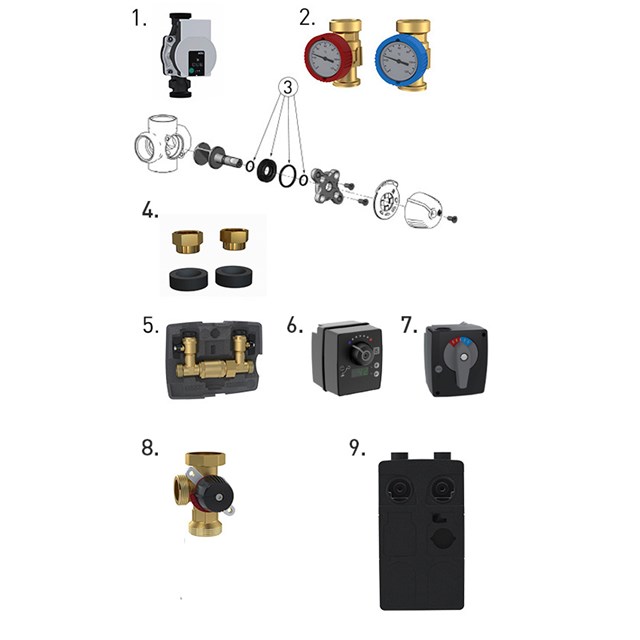

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187322 Wilo Para 25-180/6-43/SC-12 1
187203 Wilo Para 25-180/8-75/SC-12 1
187323 Kugelventil, Blau 2
187324 Kugelventil, Rot 2
187188 Dichtungssatz 840/841 DN 25 3
095515 Verschraubungssatz 4
092366 LK 322 CoolUnit 1" 5
181242 LK 100 SmartComfort CT 6
180765 LK 950 Stellmotor 7
187963 Isolierung EPP 9
