LK 815 ThermoKit T

LK 815 ThermoKit T

  • Für Leistungen bis zu 140 kW bei 20 °C ΔT
  • Optimale Regelung für maximale Effizienz
  • Reduziert Kondenswasserbildung und Ablagerungen und verlängert so die Lebensdauer Ihres Heizkessels

Die Rücklaufanhebung LK 815 ThermoKit T ist die zuverlässige Lösung für eine optimale Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Es sorgt für eine konstant hohe Rücklauftemper...

Weiterlesen

LK 815 ThermoKit T

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

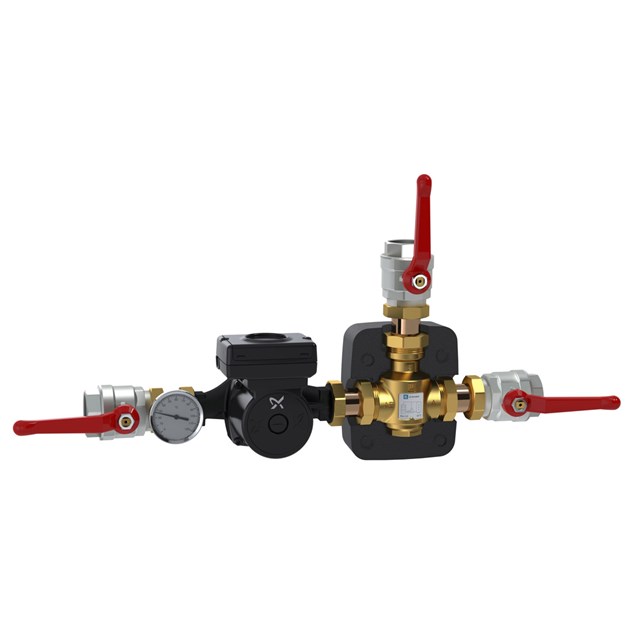

LK 815 - Grundfos UPML 25-95 - Innengewinde 1½"

LK 815 - Grundfos UPML 25-95 - Innengewinde 1½" 6 artikel

Artikel Rücklauftemperatur Dim. Gewicht (kg) Artikelliste
181572 45 Rp 1½" 7.1
181573 50 Rp 1½" 7.1
181574 55 Rp 1½" 7.1
181575 60 Rp 1½" 7.1
181576 65 Rp 1½" 7.1
181577 70 Rp 1½" 7.1

181572

Rücklauftemperatur 45
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181573

Rücklauftemperatur 50
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181574

Rücklauftemperatur 55
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181575

Rücklauftemperatur 60
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181576

Rücklauftemperatur 65
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

181577

Rücklauftemperatur 70
Dim. Rp 1½"
Gewicht (kg) 7.1
Artikelliste

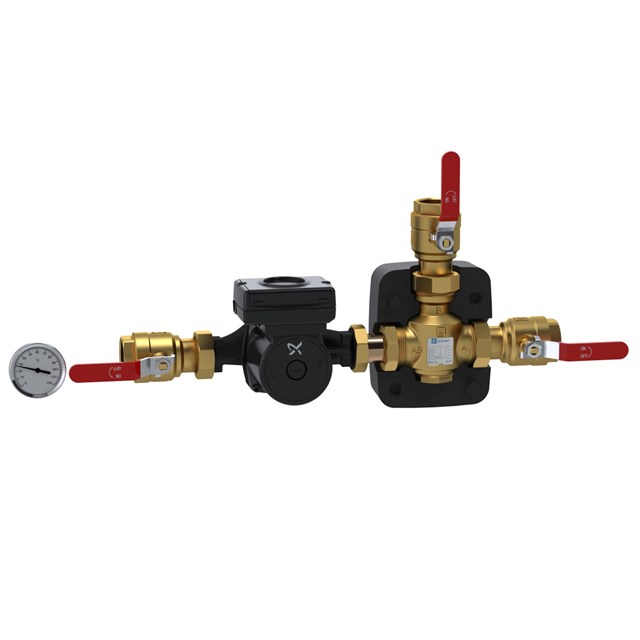

LK 815 - Grundfos UPML 25-95, Innengewinde 1¼"

LK 815 - Grundfos UPML 25-95, Innengewinde 1¼" 6 artikel

Artikel Rücklauftemperatur Dim. Gewicht (kg) Artikelliste
182390 45 G 1¼" 7.1
182391 50 G 1¼" 7.1
182392 55 G 1¼" 7.1
182393 60 G 1¼" 7.1
182394 65 G 1¼" 7.1
182395 70 G 1¼" 7.1

182390

Rücklauftemperatur 45
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182391

Rücklauftemperatur 50
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182392

Rücklauftemperatur 55
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182393

Rücklauftemperatur 60
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182394

Rücklauftemperatur 65
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

182395

Rücklauftemperatur 70
Dim. G 1¼"
Gewicht (kg) 7.1
Artikelliste

Detailinformationen

Beschreibung

Die Rücklaufanhebung LK 815 ThermoKit T ist die zuverlässige Lösung für eine optimale Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Es sorgt für eine konstant hohe Rücklauftemperatur und eine ideale Temperaturschichtung im Speicher – die Grundlage für eine effiziente und langlebige Heizungsanlage.

Durch die gezielte Temperaturführung werden Kondensation und Teerablagerungen effektiv verhindert, was den Heizkessel schützt und die Lebensdauer des gesamten Systems deutlich verlängert.
Die kompakte Einheit kombiniert eine Hocheffizienzpumpe mit dem bewährten thermischen Ladeventil LK 823 ThermoVar® inklusive Dämmung. Ergänzt wird das System durch ein Rückschlagventil, ein Thermometer zur Kontrolle der Rücklauftemperatur sowie drei Absperrventile für eine besonders einfache Installation und Wartung.

Dank der durchdachten Konstruktion können alle Komponenten ohne Entleerung der Anlage ausgetauscht werden. Zudem ist das LK 815 ThermoKit T umkehrbar und lässt sich flexibel rechts oder links vom Heizkessel montieren.

Ihre Vorteile:
Mehr Effizienz, geringerer Verschleiß und maximale Betriebssicherheit
– für eine Heizungsanlage, die dauerhaft überzeugt.

Technische Daten

Nennspannung: 230 VAC, 50/60 Hz
Leistungsaufnahme: 12-140 W abhängig von Pumpendrehzahl
Max. Kesselleistung: 140 kW: 20 °C ΔT
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Rücklauftemperatur: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C, 70 °C
Umgebungstemperatur: Min. 5 °C/Max. 40 °C
Gewindenorm: Rp - Innengewinde, G - Innengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Ladepumpe: Grundfos UPML 25-95 180, EEI ≤ 0,23 (s. Datenblatt/Typenschild für den genauen Wert)
Material, Gehäuse: Messing EN 1982 CB753S
Material, Isolierung: Expandiertes Polypropylen EPP
Durchfluss: Max. 5900 l/h

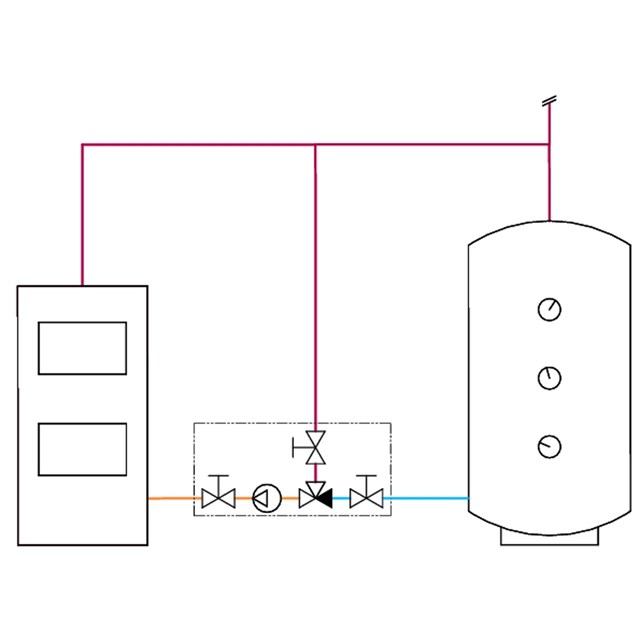

Anwendungen

LK 815 ThermoKit T

LK 815 ThermoKit T

Die Funktion der Ladeventileinheit während der verschiedenen Heizungsphasen:

1. Erwärmungsphase
Wasser zirkuliert zwischen Kessel und Ladegruppe, während die Temperatur des Kessels steigt.

2. Ladephase
Das thermische Ventil öffnet sich und lässt zu, dass sich Rücklaufwasser aus dem Pufferspeicher mit Vorlaufwasser vermischt, bevor es zurück in den Kessel fließt. Die Rücklauftemperatur zum Kessel wird konstant gehalten.

3. Abschlussphase
Das thermische Ventil ist vollständig geöffnet. Das führt zu einer optimalen Wärmeübertragung aus dem Kessel und der Pufferspeicher wird mit Vorlaufwasser gefüllt.

4. Schwerkraftbetrieb
Sobald die Verbrennung aufhört und die Umwälzpumpe abgeschaltet hat, wird das restliche Heißwasser vom Kessel in den Pufferspeicher geladen, solange das thermische Ventil geöffnet ist. Wenn der Kessel abgekühlt ist, schliesst das thermische Ventil. Das Rückschlagventil verhindert den Rücklauf aus dem Pufferspeicher.

Technische Diagramme

LK 815 ThermoKit T

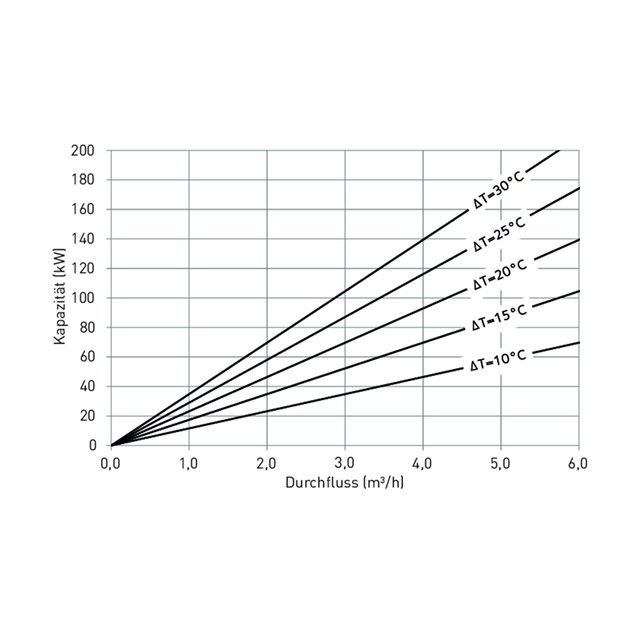

Kesselleistung

LK 815 ThermoKit T

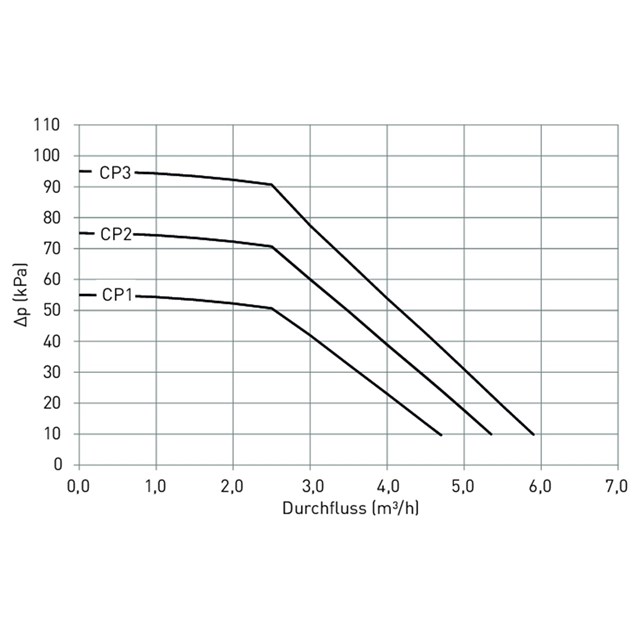

Pumpencharakteristik

Downloads

Produktblatt

LK 815 ThermoKit T

Bedienungsanleitung

815 ThermoKit T - Instruction_148787

Bedienungsanleitung

815 ThermoKit T - Instruktion_248403
