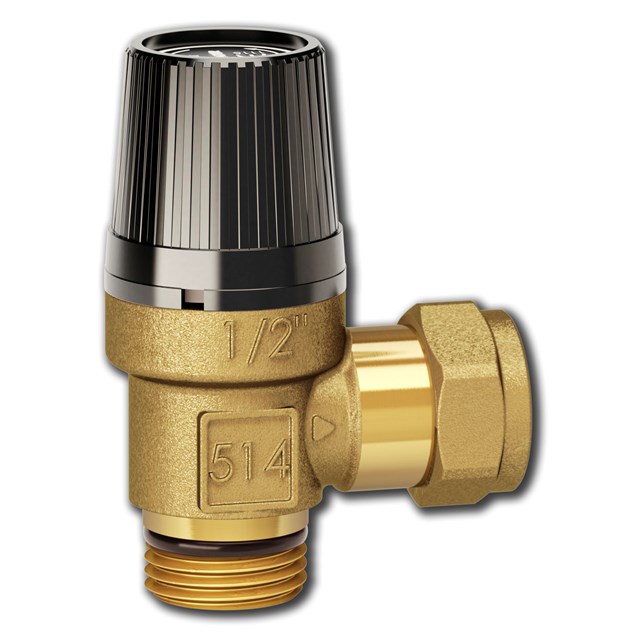

LK 514 MultiSafe

LK 514 MultiSafe

  • O-Ring-Anschluss vorgesehen für LK-Armatursysteme
  • Von 1,5 bis 10 bar
  • Schützt Ihren Heizkessel vor zu hohem Druck

LK 514 MultiSafe ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Warmwasseranlagen, Heizungs-, Rückgewinnungs- und Kühlsysteme mit ausschließlich thermischer Ausdehnung. Das Ventil darf nicht für Dampf ...

LK 514 MultiSafe

Artikel

LK 514 Aussengewinde / Klemmverschraubung

LK 514 Aussengewinde / Klemmverschraubung 8 artikel

Artikel Dim. Öffnungsdruck Abblasen Gewicht (kg) Artikelliste
090109 G ½" / 15 mm 0,15 MPa 31 l/min.* 0,1
090110 G ½" x 15 mm 0,25 MPa 50 l/min.* 0,1
090111 G ½" x 15 mm 0,3 MPa 81 l/min.* 0,1
090112 G ½" x 15 mm 0,4 MPa 96 l/min.* 0,1
090113 G ½" x 15 mm 0,6 MPa 118 l/min.* 0,1
090114 G ½" x 15 mm 0,7 MPa 104 l/min.* 0,1
090115 G ½" x 15 mm 0,9 MPa 122 l/min.* 0,1
090116 G ½" x 15 mm 1,0 MPa 148 l/min.* 0,1

090109

Dim. G ½" / 15 mm
Öffnungsdruck 0,15 MPa
Abblasen 31 l/min.*
Gewicht (kg) 0,1
Artikelliste

090110

Dim. G ½" x 15 mm
Öffnungsdruck 0,25 MPa
Abblasen 50 l/min.*
Gewicht (kg) 0,1
Artikelliste

090111

Dim. G ½" x 15 mm
Öffnungsdruck 0,3 MPa
Abblasen 81 l/min.*
Gewicht (kg) 0,1
Artikelliste

090112

Dim. G ½" x 15 mm
Öffnungsdruck 0,4 MPa
Abblasen 96 l/min.*
Gewicht (kg) 0,1
Artikelliste

090113

Dim. G ½" x 15 mm
Öffnungsdruck 0,6 MPa
Abblasen 118 l/min.*
Gewicht (kg) 0,1
Artikelliste

090114

Dim. G ½" x 15 mm
Öffnungsdruck 0,7 MPa
Abblasen 104 l/min.*
Gewicht (kg) 0,1
Artikelliste

090115

Dim. G ½" x 15 mm
Öffnungsdruck 0,9 MPa
Abblasen 122 l/min.*
Gewicht (kg) 0,1
Artikelliste

090116

Dim. G ½" x 15 mm
Öffnungsdruck 1,0 MPa
Abblasen 148 l/min.*
Gewicht (kg) 0,1
Artikelliste

Detailinformationen

Beschreibung

LK 514 MultiSafe ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Warmwasseranlagen, Heizungs-, Rückgewinnungs- und Kühlsysteme mit ausschließlich thermischer Ausdehnung. Das Ventil darf nicht für Dampf verwendet werden. Der Ablauf ist mit einer Klemm­verschraubung für eine einfache Montage des ­Ablaufrohrs versehen.

Das Sicherheitsventil wird in aufrechter Stellung oder ­horizontaler Lage montiert, d. h. das Ventilrad ist nach oben oder gerade zur Seite gerichtet. Bei horizontaler Montage muss der Auslauf so positioniert werden, dass sich kein Wassersack bilden kann.
Das Aussengewinde G ½” ist für LK Armaturen­systeme mit O-Ringdichtung vorgesehen, wobei das Ventil von Hand bis zum Anschlag und danach mit ­einem geeigneten Werkzeug weitere 0,5-1,5 Umdrehungen in die richtige Position gedreht wird. Wird das Sicherheitsventil an eine andere Komponente angeschlossen, so wird das Gewinde auf herkömmliche Weise abgedichtet.

Das Sicherheitsventil ist wartungsfrei. Die Öffnungsfunktion muss jedoch zwei bis drei Mal pro Jahr auf folgende Weise kontrolliert werden:

Drehen Sie das Kunststoffrad von Hand gegen den ­Uhrzeigersinn ¼ Drehung bis ein leises Klicken zu ­hören ist und lassen Sie das Ventil kurze Zeit durchspülen. ­Drehen Sie das Rad danach weiter, bis ein lautes Klicken zu hören ist und das Ventil schliesst.

Die Öffnungsfunktion in zwei Schritten macht es möglich, die Ablaufleitung des Sicherheitsventils beim Entleeren von z.B. einem Warmwasserbereiter zu nutzen.

Das Sicherheitsventil kann nach einer grösseren Wasserentnahme öffnen. Dies ist völlig normal, da der Absicherungsdruck, aufgrund des erhöhten Wasservolumens, während des Aufheizens erreicht werden kann.

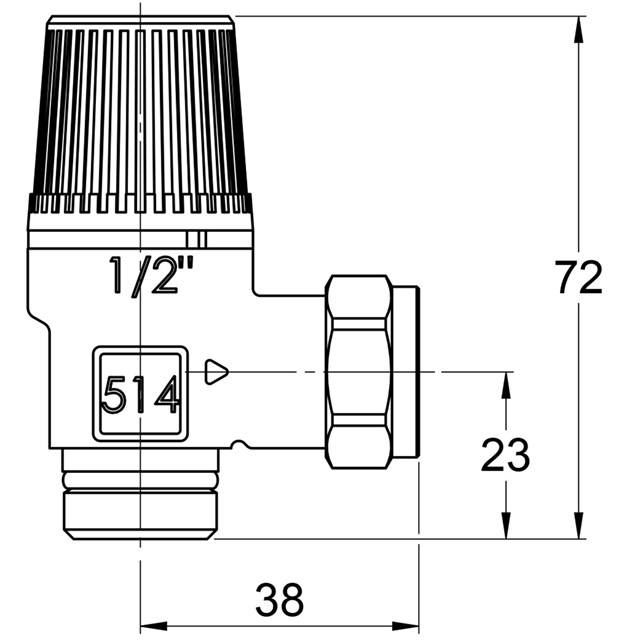

Technische Daten

Arbeitstemperatur: Min. -15 °C/Max. 90 °C
(120 °C kurzfristig)
Gewindenorm: G - Aussengewinde
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Dichtungen: EPDM
Typengenehmigung: CE

FAQ-fragen & Antworten

Warum tropft das Sicherheitsventil?

ERLÄUTERUNG ZUM WASSERAUSTRITT AN SICHERHEITSVENTILEN.

Ein Sicherheitsventil hat zwei Aufgaben:

1.      Es fungiert als Notfallschutz bei Versagen der elektrischen Begrenzer.

2.      Es sorgt für den kontinuierlichen Ausgleich der beim Erhitzen von Wasser auftretenden Ausdehnung.

Das heißt, dass es ständig „tropft“, wodurch der Eindruck entstehen kann, dass das Ventil defekt ist. Dies ist jedoch nicht der Fall: Das Ventil soll gerade den Austritt von Wasser ermöglichen.

Wie viel Wasser durch das Ventil austritt, hängt davon ab, wie häufig und wie viel Warmwasser verwendet wird.

Beispiel:
Beim Aufheizen von 10
auf 70 °C dehnt sich das Wasser um circa 3 % aus.  Bei der Erhitzung eines 800-Liter-Warmwasserbereiters fließen somit 9 Liter durch das Ventil ab.  Deshalb muss ein Ablaufrohr montiert werden. Das Rohr darf höchstens 2 Meter lang sein und nicht nach oben verlaufen.

Dass bei älteren Sicherheitsventilen mitunter kein Wasser austrat, zeigt nur, dass das Rückschlagventil in diesen Anlagen defekt war, wodurch das Expansionswasser zurück in die Rohrleitungen lief.

TRITT AUS EINEM SICHERHEITSVENTIL ETWAS WASSER AUS, IST DIES EIN BEWEIS DAFÜR, DASS ALLE VENTILE ORDNUNGSGEMÄSS FUNKTIONIEREN.

Können die Sicherheitsventile von LK auch für Dampf eingesetzt werden?

Nein, die Sicherheitsventile von LK sind nicht geeignet für den Einsatz mit Dampf.
