Säkerhetsventil SVH

Sicherheitsventil SVH

SVH ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Systeme mit ausschließlich thermischer Ausdehnung. Ab der Einlaufdimension ¾" kann das Sicherheitsventil auch für Kesselanlagen über 50 kW angewandt w...

Weiterlesen

Sicherheitsventil SVH

  • Artikel
  • Detailinformationen
  • Downloads
  • FAQ-fragen & Antworten

Artikel

SVH - Innengewinde

SVH - Innengewinde 11 artikel

Die hier gezeigten Werte sind Fertigungsdaten und nicht mit dem Faktor 0,9 umgerechnet.

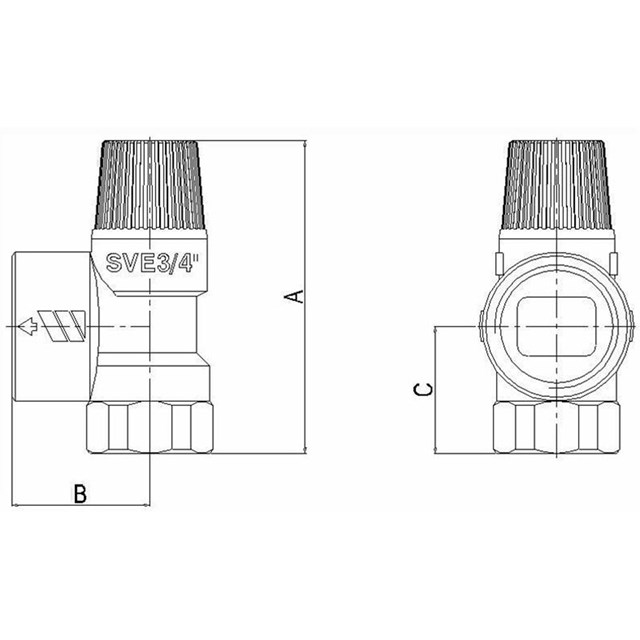

Artikel Dim. Öffnungsdruck Abblasen A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
055119 ½" x ¾" 0.15MPa 56 kW 75 34 24,5 0.2
055137 ¾" x 1" 0.15MPa 70 kW 86,5 37 34 2.5
055134 1" x 1¼" 0.15MPa 192 kW 189 55 40 0.6
055188 1¼" x 1½" 0.15MPa 201 kW 204 60 43 0.1
055120 ½" x ¾" 0.25MPa 78 kW 75 34 24,5 0.2
055131 1" x 1¼" 0.25MPa 266 kW 189 55 40 0.7
055192 1¼" x 1½" 0.25MPa 279 kW 204 60 43 0.1
055121 ½" x ¾" 0.3MPa 89 kW 75 34 24,5 0.2
055123 ¾" x 1" 0.3MPa 110 kW 86,5 37 34 0.3
055133 1" x 1¼" 0.3MPa 301 kW 189 55 40 0.7
055193 1¼" x 1½" 0.3MPa 317 kW 204 60 43 0.1

055119

Dim. ½" x ¾"
Öffnungsdruck 0.15MPa
Abblasen 56 kW
A mm 75
B mm 34
C mm 24,5
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

055137

Dim. ¾" x 1"
Öffnungsdruck 0.15MPa
Abblasen 70 kW
A mm 86,5
B mm 37
C mm 34
Gewicht (kg) 2.5
Maßzeichnungen
Artikelliste

055134

Dim. 1" x 1¼"
Öffnungsdruck 0.15MPa
Abblasen 192 kW
A mm 189
B mm 55
C mm 40
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

055188

Dim. 1¼" x 1½"
Öffnungsdruck 0.15MPa
Abblasen 201 kW
A mm 204
B mm 60
C mm 43
Gewicht (kg) 0.1
Maßzeichnungen
Artikelliste

055120

Dim. ½" x ¾"
Öffnungsdruck 0.25MPa
Abblasen 78 kW
A mm 75
B mm 34
C mm 24,5
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

055131

Dim. 1" x 1¼"
Öffnungsdruck 0.25MPa
Abblasen 266 kW
A mm 189
B mm 55
C mm 40
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

055192

Dim. 1¼" x 1½"
Öffnungsdruck 0.25MPa
Abblasen 279 kW
A mm 204
B mm 60
C mm 43
Gewicht (kg) 0.1
Maßzeichnungen
Artikelliste

055121

Dim. ½" x ¾"
Öffnungsdruck 0.3MPa
Abblasen 89 kW
A mm 75
B mm 34
C mm 24,5
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

055123

Dim. ¾" x 1"
Öffnungsdruck 0.3MPa
Abblasen 110 kW
A mm 86,5
B mm 37
C mm 34
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

055133

Dim. 1" x 1¼"
Öffnungsdruck 0.3MPa
Abblasen 301 kW
A mm 189
B mm 55
C mm 40
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

055193

Dim. 1¼" x 1½"
Öffnungsdruck 0.3MPa
Abblasen 317 kW
A mm 204
B mm 60
C mm 43
Gewicht (kg) 0.1
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

SVH ist ein Vollhub-Sicherheitsventil mit Weichdichtung für Systeme mit ausschließlich thermischer Ausdehnung. Ab der Einlaufdimension ¾" kann das Sicherheitsventil auch für Kesselanlagen über 50 kW angewandt werden, max 2 MW, max 100°C. Das Ventil darf nicht für Dampf verwendet werden.

Das Sicherheitsventil wird in aufrechter Stellung oder ­horizontaler Lage montiert, d. h. das Ventilrad ist nach oben oder gerade zur Seite gerichtet. Bei horizontaler Montage muss der Auslauf so positioniert werden, dass sich kein Wassersack bilden kann. Das Anschlussgewinde wird auf herkömmliche Weise abgedichtet.

Einlauf- und Auslaufleitung werden gemäß den Anweisungen des VVA 93 gefertigt.
Das Sicherheitsventil ist wartungsfrei. Die Öffnungsfunktion muss jedoch zwei bis drei Mal pro Jahr kontrolliert werden.
Drehen Sie das Kunststoffrad von Hand gegen den Uhrzeigersinn bis das Ventil etwas Wasser durchlässt. Lassen Sie das Ventil kurze Zeit durchspülen. Drehen Sie das Rad danach weiter bis das Ventil schließt.

Das Sicherheitsventil kann nach einer größeren Wasserentnahme öffnen. Dies ist völlig normal, da der Absicherungsdruck, auf Grund des erhöhten Wasservolumens während des Aufheizens, erreicht werden kann.

Technische Daten

Arbeitstemperatur: Max. 110 °C
Gewindenorm: G - Innengewinde
Material, Gehäuse: Messing EN 12165 CW617N
Material, Dichtungen: EPDM
Typengenehmigung: Genehmigung 0,25 und 0,30 MPa sind TÜV geprüft, Testbericht Nr. 624

Downloads

Produktblatt

Sicherheitsventil SVH

FAQ-fragen & Antworten

Können die Sicherheitsventile von LK auch für Dampf eingesetzt werden?

Nein, die Sicherheitsventile von LK sind nicht geeignet für den Einsatz mit Dampf.
