LK 552 HydroMix

LK 552 HydroMix

  • Verbrühungsschutz
  • Einstellbare Temperatur

LK 552 HydroMix ist ein symmetrisches Mischventil für die Warmwasserbereitung und Heizsysteme. Das Ventil hat einen Verbrühungs­schutz, der den Zufluss von heißem Wasser bei Ausfall der Kalt­wasser­zufuhr unter...

Weiterlesen

LK 552 HydroMix

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

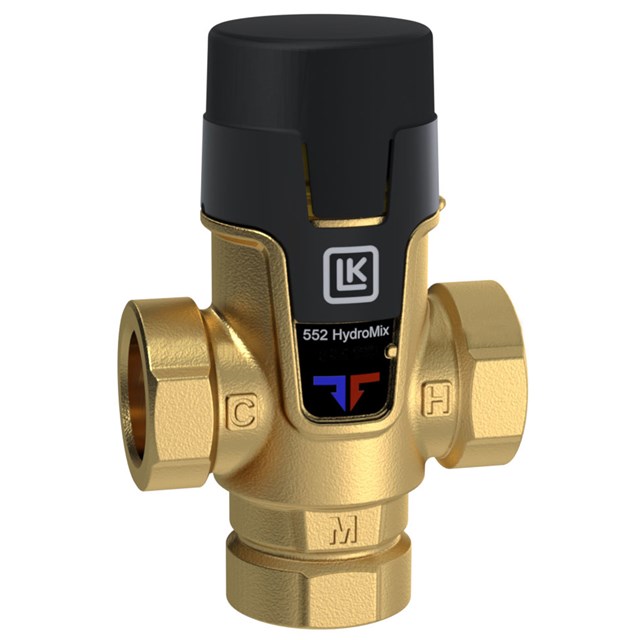

LK 552 - Innengewinde

LK 552 - Innengewinde 4 artikel

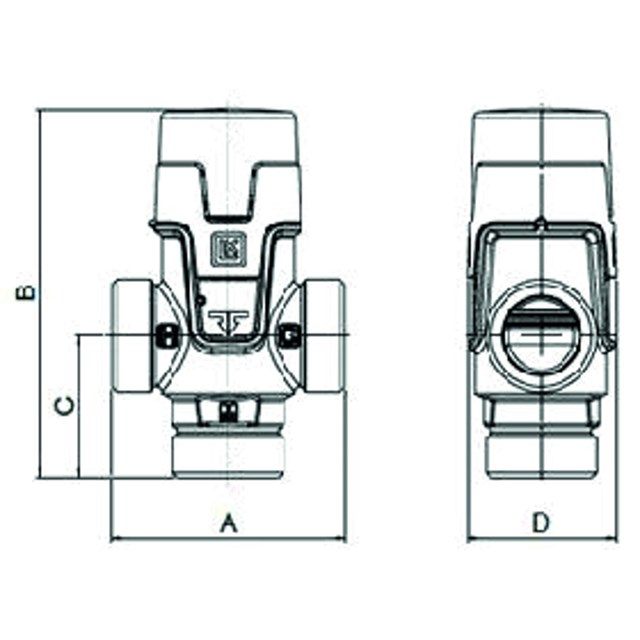

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182234 Rp ¾" 1,5 70 110 42 45 35 - 65 °C 0,6
182237 Rp ¾" 1,5 70 110 42 45 25 - 45 °C 0,6
182256 Rp 1" 3,5 84 122 50 52 35 - 65 °C 0,9
182260 Rp 1" 3,5 84 122 50 52 25 - 45 °C 0,9

182234

Dim. Rp ¾"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182237

Dim. Rp ¾"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182256

Dim. Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 35 - 65 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182260

Dim. Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 25 - 45 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

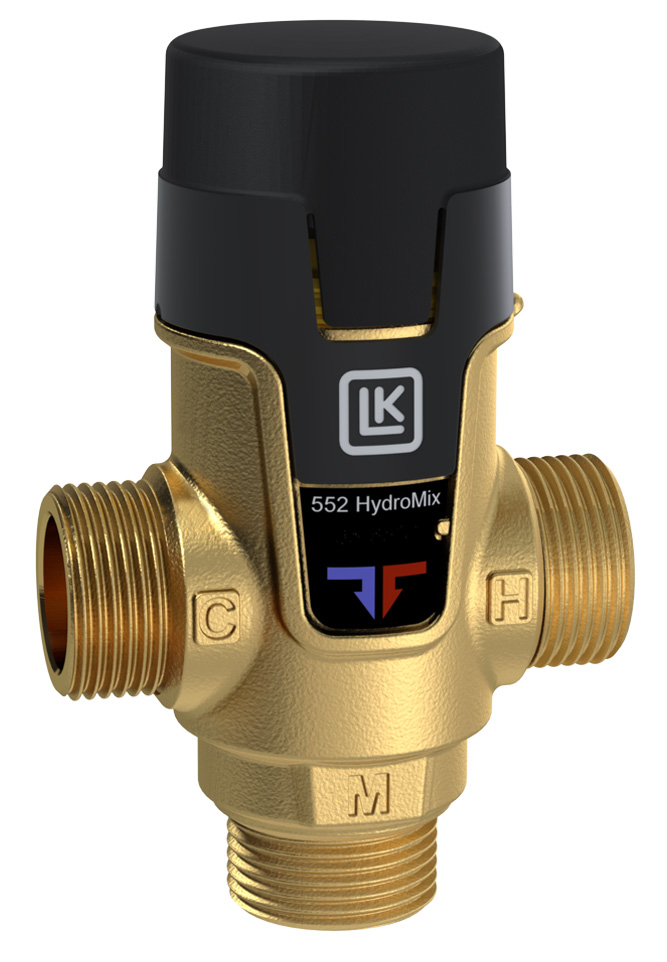

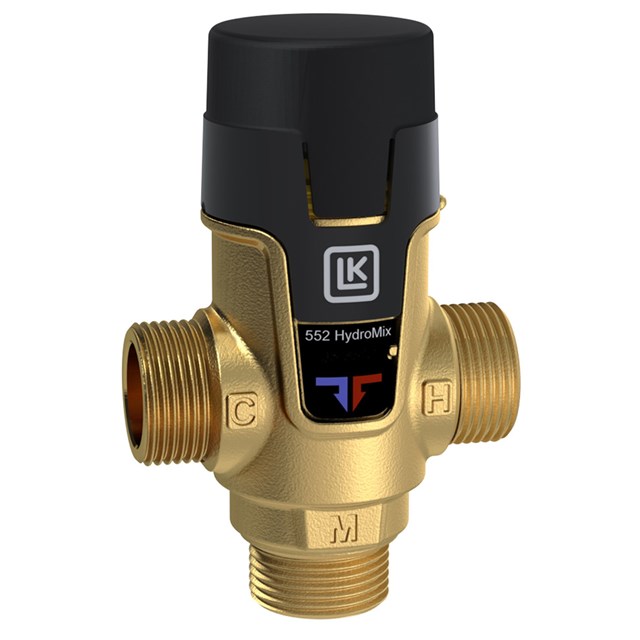

LK 552 - Aussengewinde

LK 552 - Aussengewinde 8 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182235 G ¾" 1,5 70 110 42 45 35 - 65 °C 0,5
182236 G 1" 1,5 70 110 42 45 35 - 65 °C 0,6
182238 G ¾" 1,5 70 110 42 45 25 - 45 °C 0,5
182239 G 1" 1,5 70 110 42 45 25 - 45 °C 0,6
182257 G 1" 3,5 84 122 50 52 35 - 65 °C 0,7
182258 G 1¼" 3,5 84 122 50 52 35 - 65 °C 0,8
182261 G 1" 3,5 84 122 50 52 25 - 45 °C 0,7
182262 G 1¼" 3,5 84 122 50 52 25 - 45 °C 0,8

182235

Dim. G ¾"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182236

Dim. G 1"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182238

Dim. G ¾"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182239

Dim. G 1"
Kvs m³/h 1,5
A mm 70
B mm 110
C mm 42
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182257

Dim. G 1"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 35 - 65 °C
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182258

Dim. G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 35 - 65 °C
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

182261

Dim. G 1"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 25 - 45 °C
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182262

Dim. G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 122
C mm 50
D mm 52
Anmerkung 25 - 45 °C
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 552 HydroMix ist ein symmetrisches Mischventil für die Warmwasserbereitung und Heizsysteme. Das Mischventil hat einen thermischen Einsatz zur ­Regelung der Warm­wassertemperatur. Es regelt sowohl die Heiß­wasser- als auch die Kaltwasserzufuhr um die ­gewünschte ­Temperatur zu erreichen. Das Ventil hat einen Verbrühungs­schutz, der den Zufluss von heißem Wasser bei Ausfall der Kalt­wasser­zufuhr unterbricht.

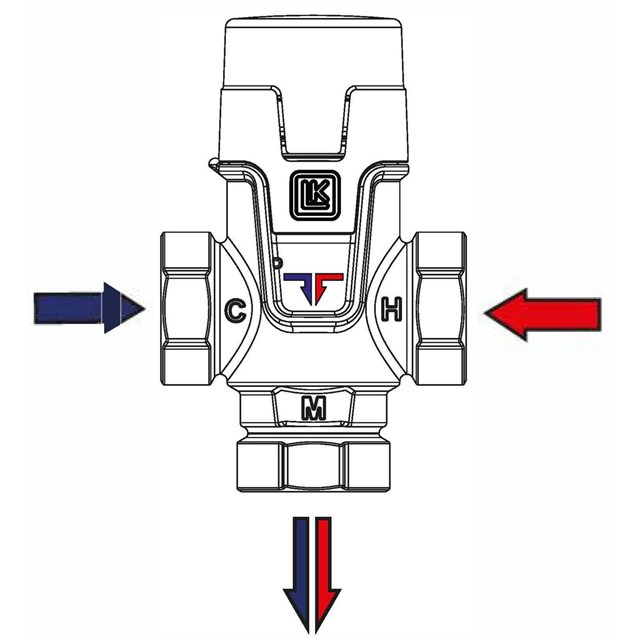

Der Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an.
C = zufließendes Kaltwasser
H = zufließendes Heißwasser
M = abfließendes Warmwasser

Bei der Montage auf Kessel/Speicher mit eingebautem Warmwasserbereiter sollte ein Abstand zwischen Ventil und Kessel/Speicher gelassen werden, damit die ­Funktion des Ventils nicht durch Wärmestrahlung beeinträchtigt wird.

Mit dem Ventilrad wird die ­gewünschte Warmwasser­temperatur innerhalb des Regelbereiches ­eingestellt. Die Schutzkappe verhindert eine unbeabsichtigte Änderung der Temperatureinstellung.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische daten

Arbeitstemperatur: Min. 5 °C/Max. 95 °C
Warmwassertemperatur: Min. 25 °C/Max. 45 °C
Min. 35 °C/Max. 65 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Material, Gehäuse: Messing EN 12165 CW617N
Sonstiges: Temperaturstabilität ±3 °C

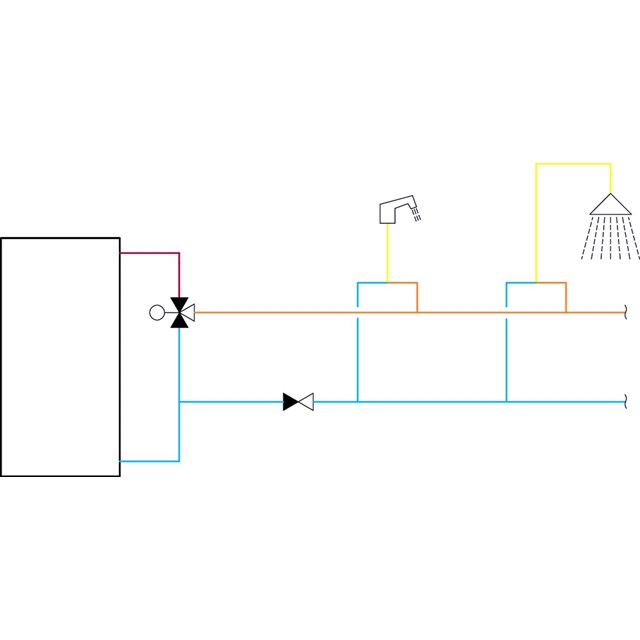

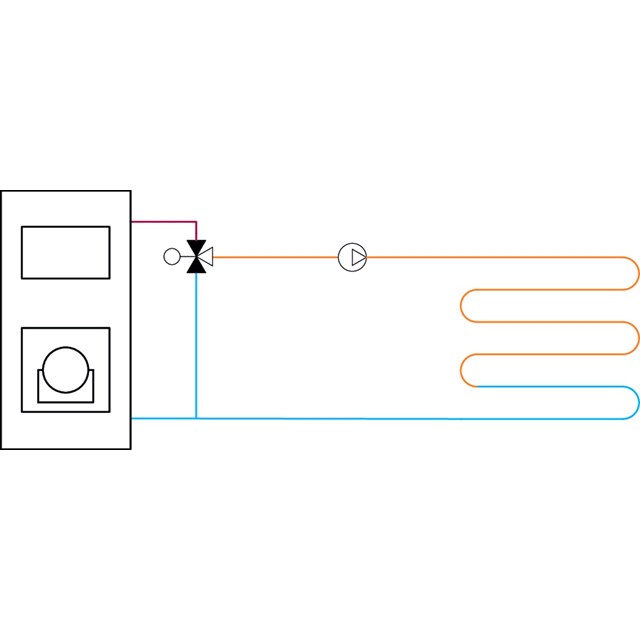

Anwendungen

Technische diagramme

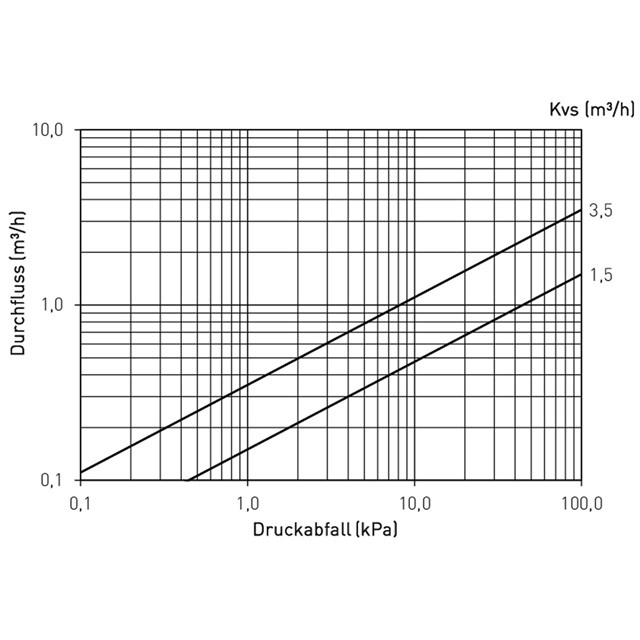

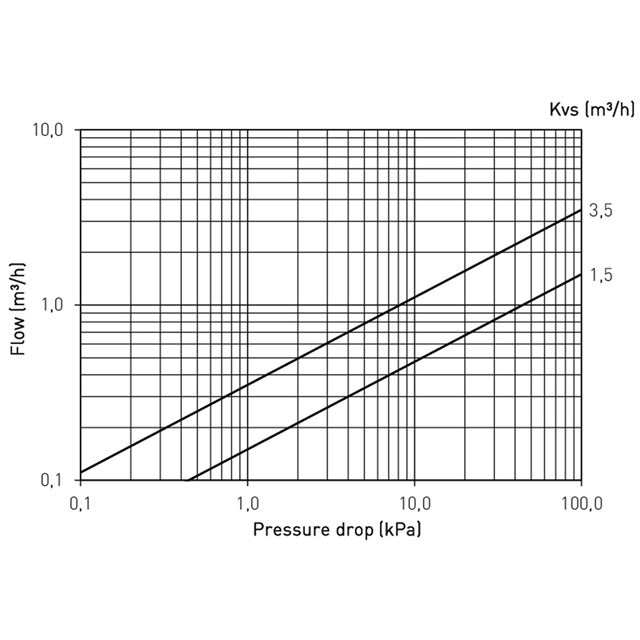

KAPAZITÄTSDIAGRAMM

Downloads

Produktblatt

LK 552 HydroMix

Broschüre

2022_148822_551 HydroMix_DE.pdf

Bedienungsanleitung

248158_LK 552 HydroMix_Instruktion_A6.pdf

Anwendungen

248208_Bio fuel_Biomasse_DE.pdf

Anwendungen

248225_Solaranwendungstechnik.pdf

Anwendungen

Warmwasserbereitung_Anwendungen_DE_248242.pdf

Anwendungen

248245_Vattenmantlad kamin_Installationszubehör wassergeführte Öfen_DE.pdf

Anwendungen

248209_Värmepump_Wärmepumpen_DE.pdf

Zubehör & Ersatzteile

Artikelnr. Artikel Position
095360 Einsatz 552, 25 - 45 °C 1
095361 Einsatz 552, 35 - 65 °C 1
095362 Einsatz 552, 25 - 45 °C (Kvs 3,5) 1
095363 Einsatz 552, 35 - 65 °C (Kvs 3,5) 1
092052 Verschraubungssatz G ¾" x 1" mit Überwurfmutter, Dichtungen, 1 Rückschlagventil 2
092053 Verschraubungssatz G ¾" x 1" mit Überwurfmutter, Dichtungen, 2 Rückschlagventile 2
092333 Verschraubungssatz M 1" x 1¼" mit Überwurfmutter, Dichtunge, 1 Rückschlagventil 2
092334 Verschraubungssatz G 1" x 1¼" mit Überwurfmutter, Dichtungen, 2 Rückschlagventile 2
187310 LK Isolierung, 551 (Kvs 3,2-4,2) / 552 3
