LK 820 ThermoVar®

LK 820 ThermoVar®

  • Reduziert Kondenswasserbildung und Ablagerungen und verlängert so die Lebensdauer Ihres Heizkessels
  • Sorgt für eine optimale Temperaturschichtung im Speicher
  • Lageunabhängige Installation

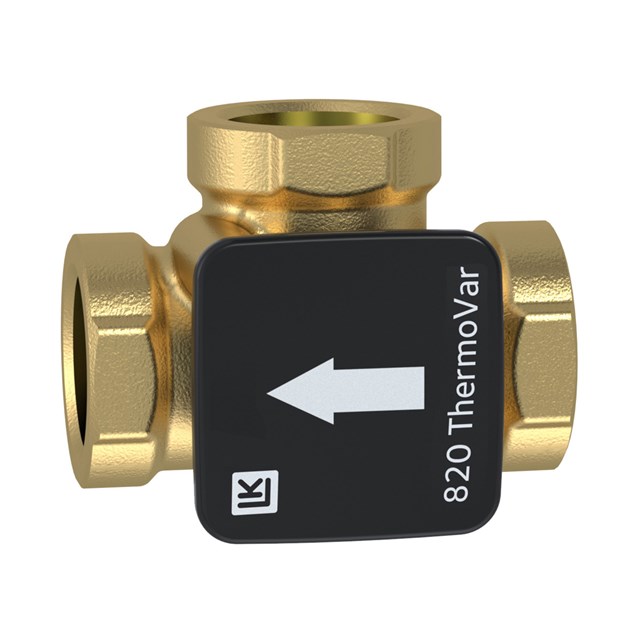

Das thermische Ventil LK 820 ThermoVar® ist die zuverlässige Lösung für eine optimale Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Als hochwertiges 3-Wege-thermisches Ventil sor...

Weiterlesen

LK 820 ThermoVar®

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

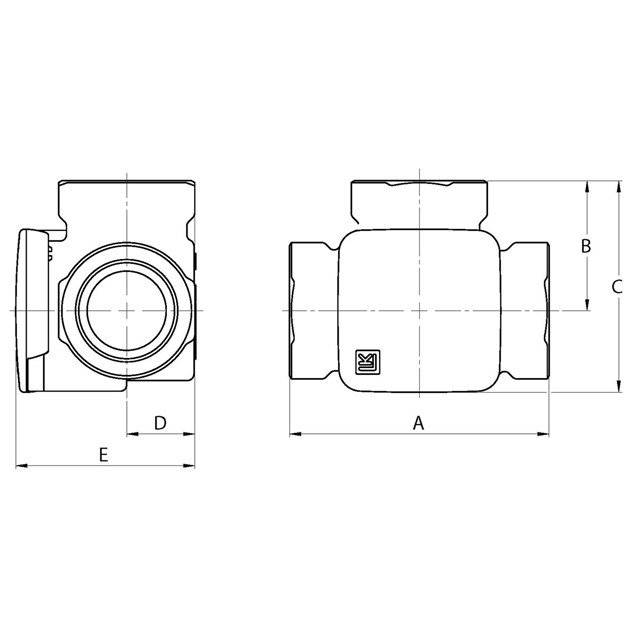

LK 820 - Innengewinde

LK 820 - Innengewinde 11 artikel

Artikel Öffnungstemperatur Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
180493 45 Rp 1" 9.0 82 41 67 21 35 0.7
180500 55 Rp ¾" 6.0 80 40 66 21 35 0.7
180501 55 Rp 1" 9.0 82 41 67 21 35 0.7
180502 55 Rp 1¼" 12.0 84 42 68 24 39 0.8
180508 61 Rp ¾" 6.0 80 40 66 21 35 0.7
180509 61 Rp 1" 9.0 82 41 67 21 35 0.7
180510 61 Rp 1¼" 12.0 84 42 68 24 39 0.8
180517 66 Rp 1" 9.0 82 41 67 21 35 0.7
180525 72 Rp 1" 9.0 82 41 67 21 35 0.7
180526 72 Rp 1¼" 12.0 84 42 68 24 39 0.8
180534 80 Rp 1¼" 12.0 84 42 68 24 39 0.8

180493

Öffnungstemperatur 45
Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180500

Öffnungstemperatur 55
Dim. Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180501

Öffnungstemperatur 55
Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180502

Öffnungstemperatur 55
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

180508

Öffnungstemperatur 61
Dim. Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180509

Öffnungstemperatur 61
Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180510

Öffnungstemperatur 61
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

180517

Öffnungstemperatur 66
Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180525

Öffnungstemperatur 72
Dim. Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

180526

Öffnungstemperatur 72
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

180534

Öffnungstemperatur 80
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

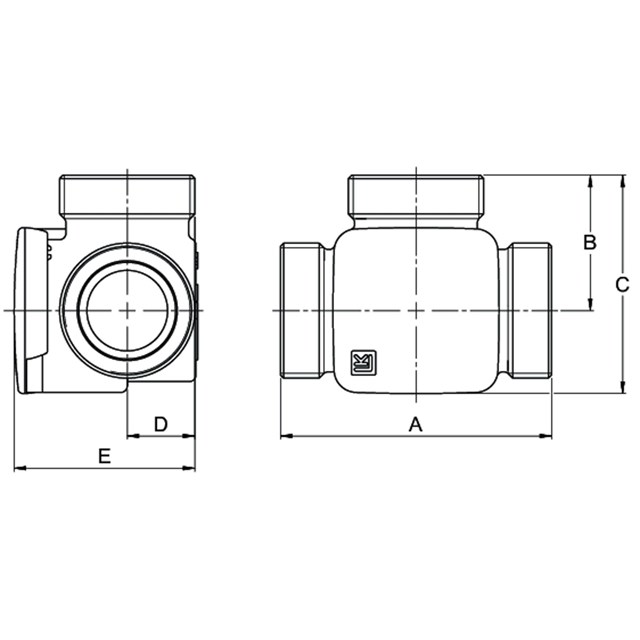

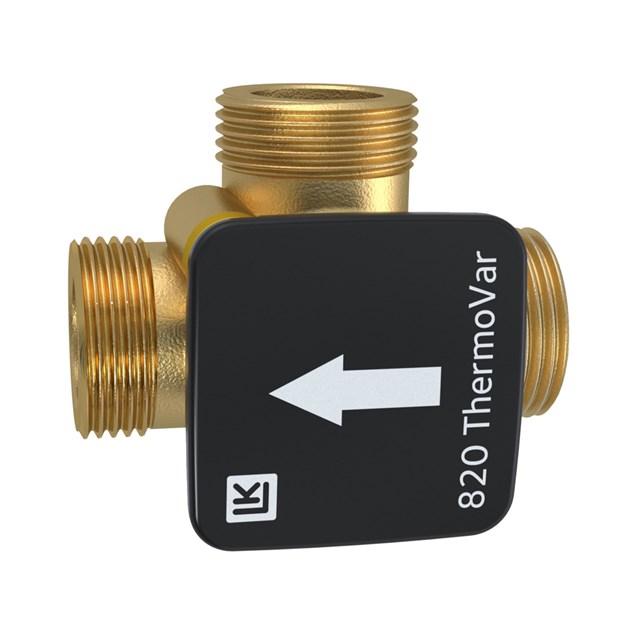

LK 820 - Aussengewinde

LK 820 - Aussengewinde 10 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Öffnungstemperatur Maßzeichnungen Artikelliste
180503 G ¾" 4.0 80 40 66 21 35 0.7
180504 G 1" 6.0 80 40 66 21 35 0.7
180505 G 1¼" 9.0 84 42 68 21 35 0.7
180506 G 1½" 12.0 84 42 68 24 39 0.8
180512 G 1" 6.0 80 40 66 21 35 0.7 61
180513 G 1¼" 9.0 84 42 68 21 35 0.7 61
180514 G 1½" 12.0 84 42 68 24 39 0.8 61
180520 G 1" 6.0 80 40 66 21 35 0.7 66
180528 G 1" 6.0 80 40 66 21 35 0.7 72
180530 G 1½" 12.0 84 42 68 24 39 0.8 72

180503

Dim. G ¾"
Kvs m³/h 4.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur
Maßzeichnungen
Artikelliste

180504

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur
Maßzeichnungen
Artikelliste

180505

Dim. G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur
Maßzeichnungen
Artikelliste

180506

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Öffnungstemperatur
Maßzeichnungen
Artikelliste

180512

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur 61
Maßzeichnungen
Artikelliste

180513

Dim. G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur 61
Maßzeichnungen
Artikelliste

180514

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Öffnungstemperatur 61
Maßzeichnungen
Artikelliste

180520

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur 66
Maßzeichnungen
Artikelliste

180528

Dim. G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0.7
Öffnungstemperatur 72
Maßzeichnungen
Artikelliste

180530

Dim. G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0.8
Öffnungstemperatur 72
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

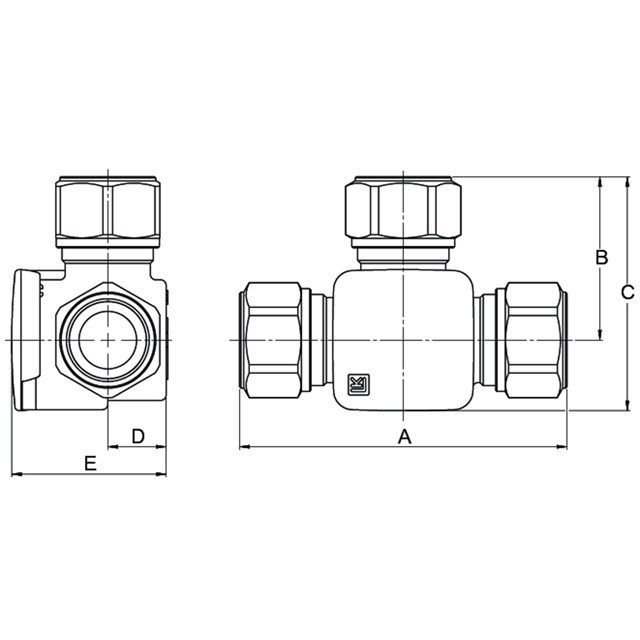

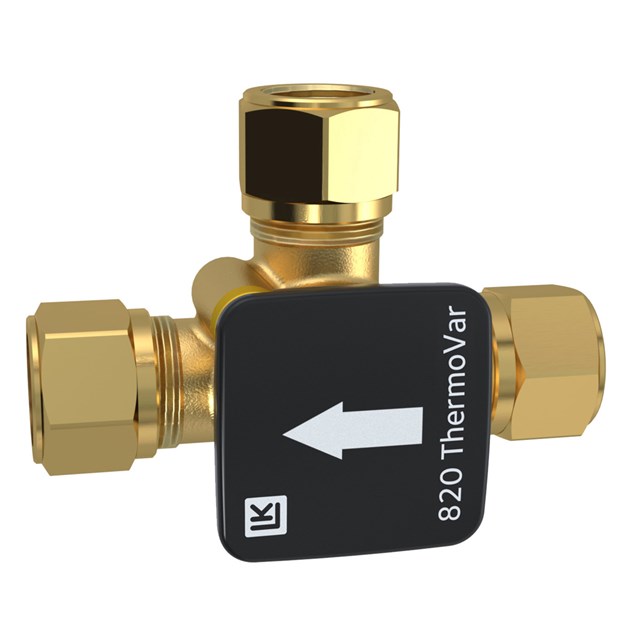

LK 820 - Klemmverschraubung

LK 820 - Klemmverschraubung 1 artikel

Artikel Öffnungstemperatur Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
181125 61 22 mm 6.0 114 57 83 21 35 0.8

181125

Öffnungstemperatur 61
Dim. 22 mm
Kvs m³/h 6.0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

Detailinformationen

Beschreibung

Das thermische Ventil LK 820 ThermoVar® ist die zuverlässige Lösung für eine optimale Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Als hochwertiges 3-Wege-thermisches Ventil sorgt es für eine konstante Rücklauftemperatur und eine ideale Temperaturschichtung im Pufferspeicher – die Grundlage für maximale Effizienz und einen langlebigen Anlagenbetrieb.

Durch die gezielte Temperaturregelung werden Kondensation und Teerablagerungen effektiv verhindert, wodurch der Heizkessel geschützt und seine Lebensdauer deutlich verlängert wird.

Das thermische LK-Ventil LK 820 überzeugt durch seine flexible Montage: es ist lageunabhängig einsetzbar, kann sowohl rechts als auch links installiert werden und lässt sich in drei verschiedenen Positionen montieren.
In der Standardausführung ist es für Position II vorgesehen, kann jedoch einfach auf Position I angepasst werden.
Optional ist eine passende Dämmung erhältlich, die zusätzliche Wärmeverluste minimiert und die Energieeffizienz weiter steigert.

Ihr Vorteil:
Kompakte, wartungsfreie Technik mit maximaler Flexibilität
– für effiziente und langlebige Heizsysteme.

Technische Daten

Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 Kpa (0.5 bar)
Arbeitstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(61 - 80 °C) Min. 5 °C/Max. 110 °C
Öffnungstemperatur: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C or 80 °C
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12165 CW617N, G 2" - Beschichtetes Aluminium
Material, Dichtungen: EPDM

Anwendungen

LK 820 ThermoVar®

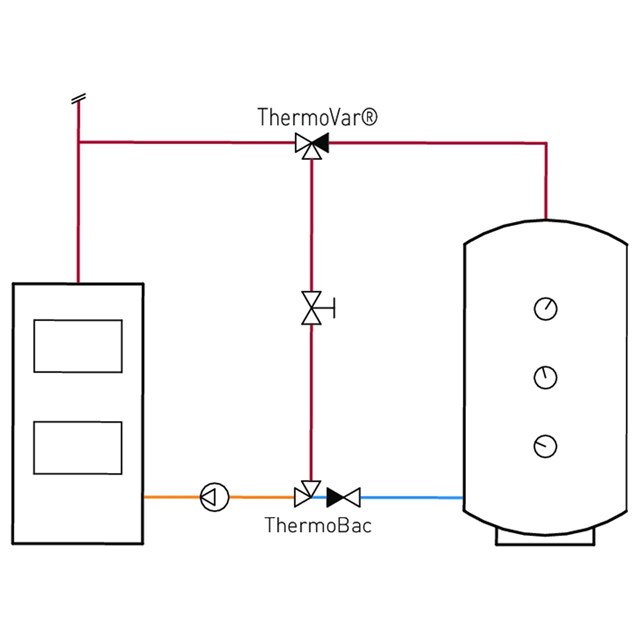

Position I

Sobald der Heizkessel die gewählte Öffnungstemperatur erreicht hat, öffnet das Ladeventil und lässt Heisswasser in den Pufferspeicher. Rücklaufwasser aus dem Pufferspeicher wird mit warmem Vorlaufwasser vermischt bevor es zum Kessel zurückfliesst. Die Ladetemperatur zum Speicher ist niemals niedriger als die gewählte Öffnungstemperatur.
Ein Drosselventil ist zwischen Kessel und Ladeventil einzubauen.
Die Anlage sollte mit einem LK 822 ThermoBac Rückschlagventil versehen werden. Das Ventil verhindert Rückfluss vom Pufferspeicher zum Kessel nach Abschluss des Heizens.
Bei Stromausfall oder Versagen der Pumpe öffnet das Rückschlagventil automatisch für Schwerkraftbetrieb.
Die Ladepumpe sollte über ein Tauch- oder Rauchgasthermostat gesteuert werden.

LK 820 ThermoVar®

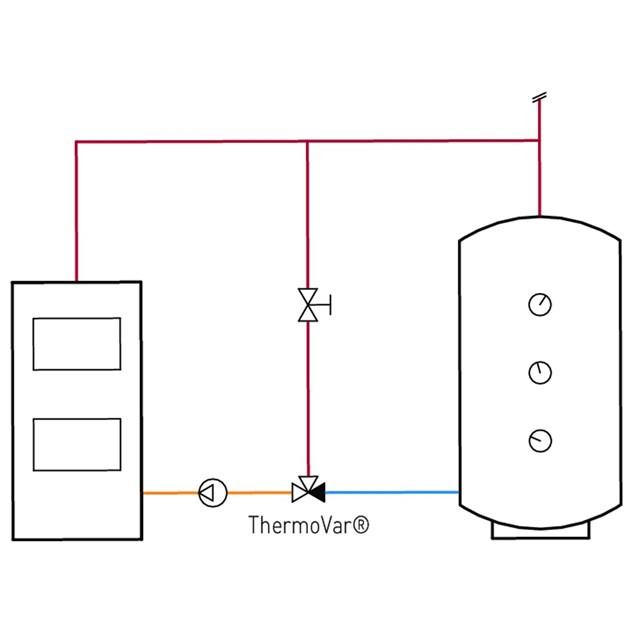

Position II

Sobald der Heizkessel die gewählte Öffnungstemperatur erreicht hat, öffnet das Ladeventil und lässt Heisswasser in den Pufferspeicher. Rücklaufwasser aus dem Pufferspeicher wird mit warmem Vorlaufwasser vermischt, bevor es zum Kessel zurückfliesst. Die Rücklauftemperatur zum Kessel ist niemals niedriger als die gewählte Öffnungstemperatur.
Ein Drosselventil ist zwischen Kessel und Ladeventil einzubauen.
Die Ladepumpe sollte über ein Tauch- oder Rauchgasthermostat gesteuert werden.

LK 820 ThermoVar®

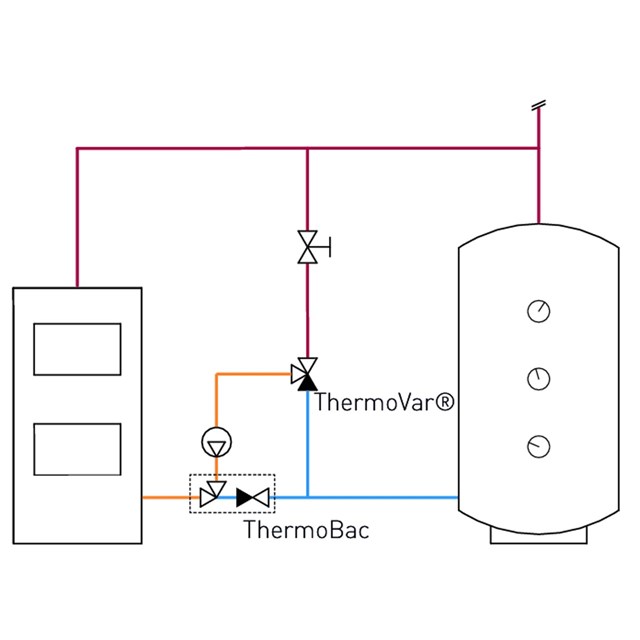

Position III

Sobald der Heizkessel die gewählte Öffnungstemperatur erreicht hat, öffnet das Ladeventil und lässt Heisswasser in den Pufferspeicher. Rücklaufwasser aus dem Pufferspeicher wird mit warmem Vorlaufwasser vermischt bevor es zum Kessel zurückfliesst. Die Rücklauftemperatur zum Kessel ist niemals niedriger als die gewählte Öffnungstemperatur.
Ein Drosselventil ist zwischen Kessel und Ladeventil einzubauen.
Die Anlage sollte mit einem LK 822 ThermoBac Rückschlagventil versehen werden. Das Ventil verhindert Rückfluss vom Pufferspeicher zum Kessel nach Abschluss des Heizens.
Bei Stromausfall oder Versagen der Pumpe öffnet das Rückschlagventil automatisch für Schwerkraftbetrieb.
Die Ladepumpe sollte über ein Tauch- oder Rauchgasthermostat gesteuert werden.

Technische Diagramme

LK 820 ThermoVar®

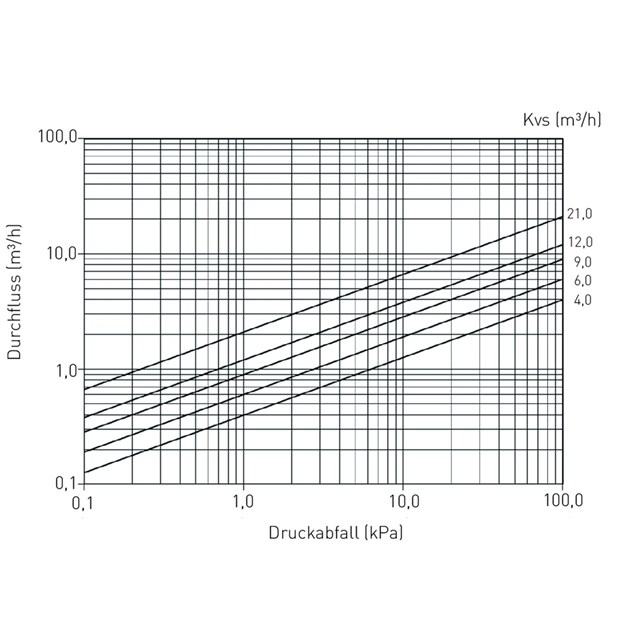

KAPAZITÄTSDIAGRAMM

Downloads

Produktblatt

LK 820 ThermoVar®

Bedienungsanleitung

820 ThermoVar Pos. I _ II - Instruction_048313

Bedienungsanleitung

820 ThermoVar Pos III - Instruction_148475

Bedienungsanleitung

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 820, 821, 823, 825.pdf

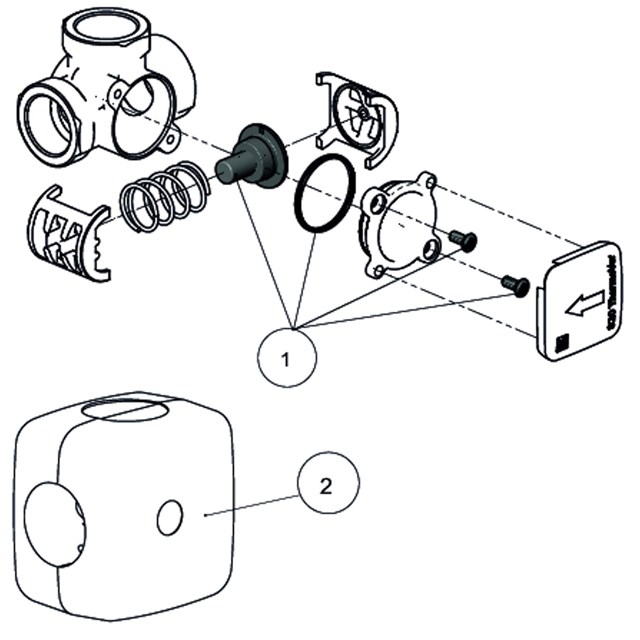

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187025 Thermostatisches Element 820, 45 °C 1
187026 Thermostatisches Element 820, 55 °C 1
187027 Thermostatisches Element 820, 61 °C 1
187028 Thermostatisches Element 820, 66 °C 1
187029 Thermostatisches Element 820, 72 °C 1
187030 Thermostatisches Element 820, 80 °C 1
