LK 821 ThermoVar®

LK 821 ThermoVar®

  • Lageunabhängig

LK 821 ThermoVar® ist ein 3-Wege thermisches Zonenventil zur Änderung der Flussrichtung in Heizanlagen. Das Ventil wird durch die Temperatur des Mediums gesteuert. LK 821 ist als Zonenventil mit mehreren Einbau...

Weiterlesen

LK 821 ThermoVar®

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

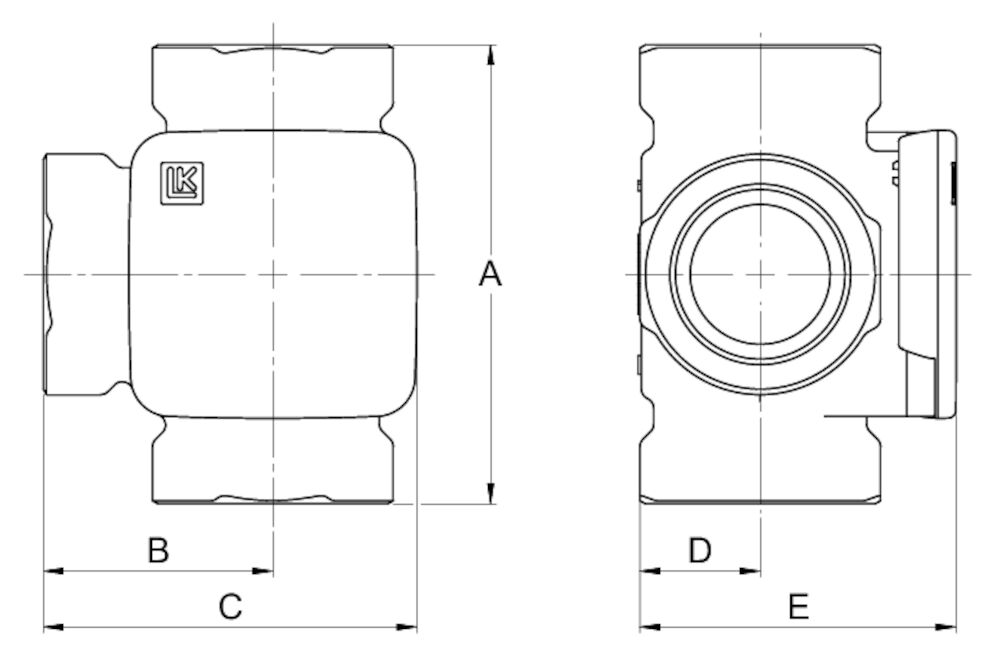

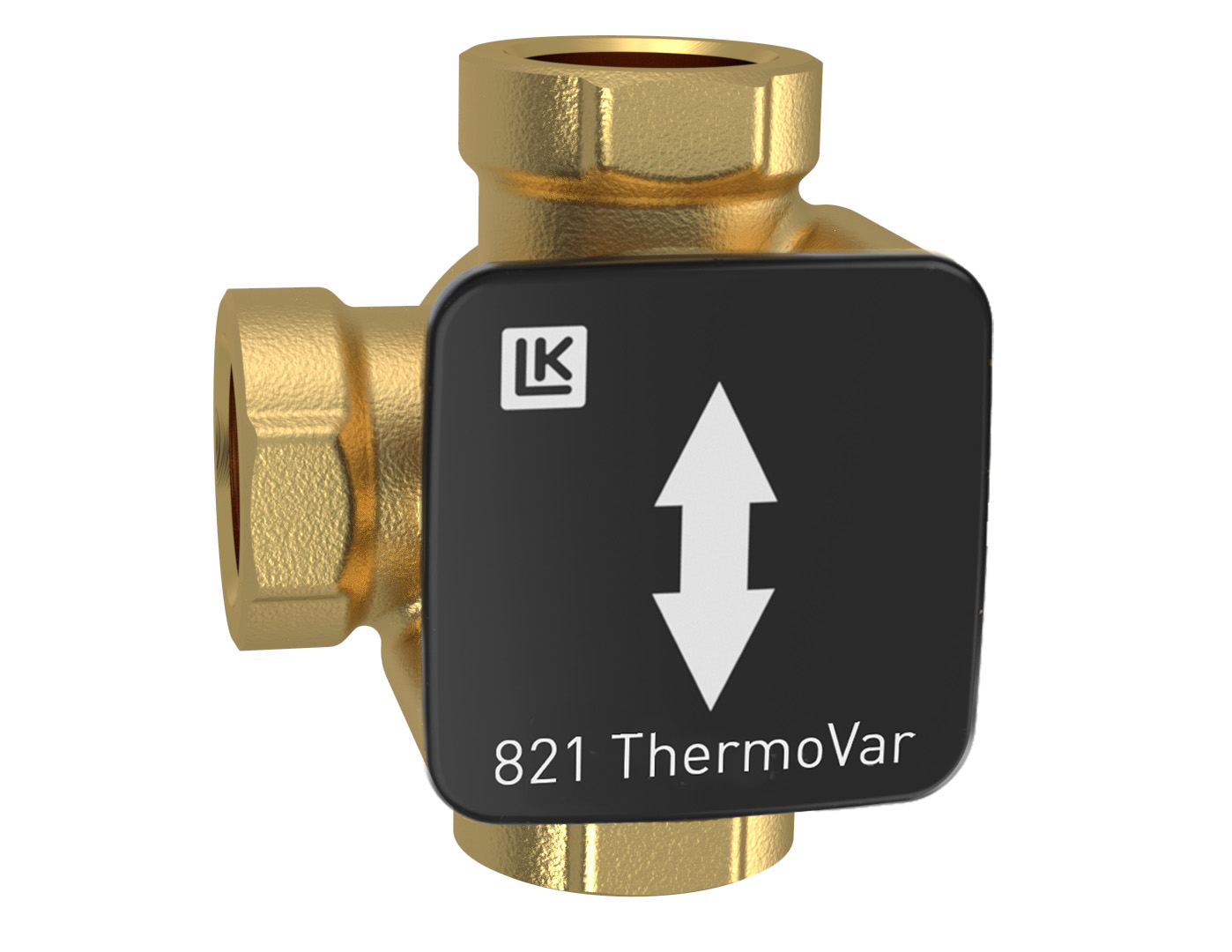

LK 821 - Innengewinde

LK 821 - Innengewinde 4 artikel

Artikel Öffnungstemperatur °C Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
180540 45 Rp ¾" 6,0 80 40 66 21 35 0,8
180541 45 Rp 1" 9,0 82 41 67 21 35 0,9
180549 55 Rp 1" 9,0 82 41 67 21 35 0,9
180573 72 Rp 1" 9,0 82 41 67 21 35 0,9

180540

Öffnungstemperatur °C 45
Dim. Rp ¾"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180541

Öffnungstemperatur °C 45
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

180549

Öffnungstemperatur °C 55
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

180573

Öffnungstemperatur °C 72
Dim. Rp 1"
Kvs m³/h 9,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

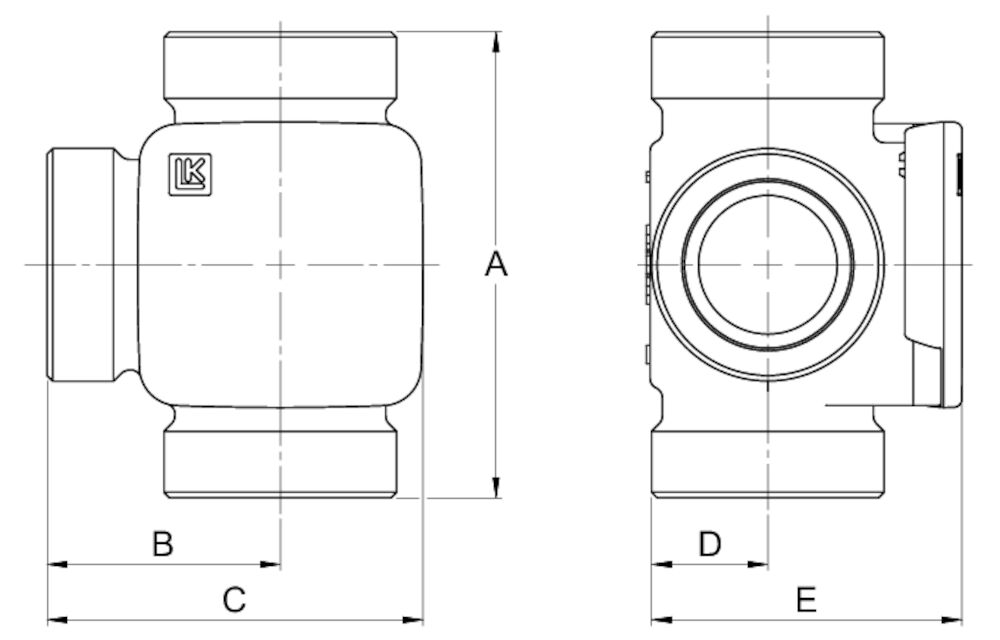

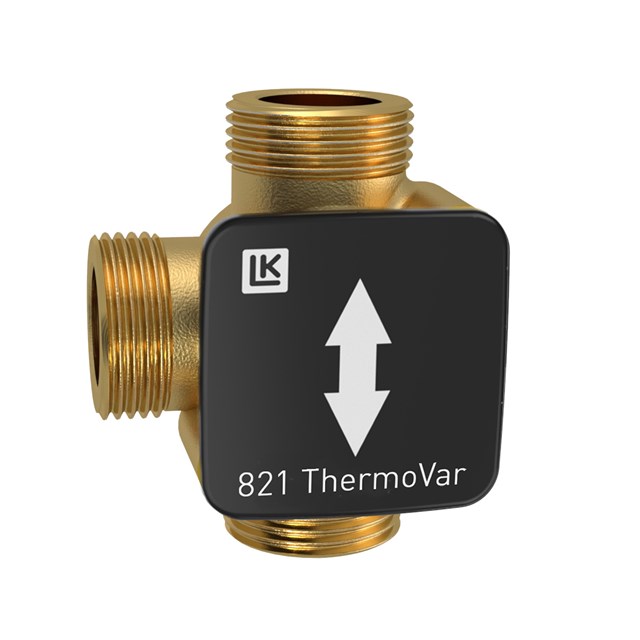

LK 821 - Aussengewinde

LK 821 - Aussengewinde 2 artikel

Artikel Öffnungstemperatur °C Öffnungstemperatur °F Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
180544 45 113 G 1" 6,0 80 40 66 21 35 0,8
180578 72 162 G 1½" 12,0 84 42 68 24 39 1,0

180544

Öffnungstemperatur °C 45
Öffnungstemperatur °F 113
Dim. G 1"
Kvs m³/h 6,0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180578

Öffnungstemperatur °C 72
Öffnungstemperatur °F 162
Dim. G 1½"
Kvs m³/h 12,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimensionen auf Anfrage.

Detailinformationen

Beschreibung

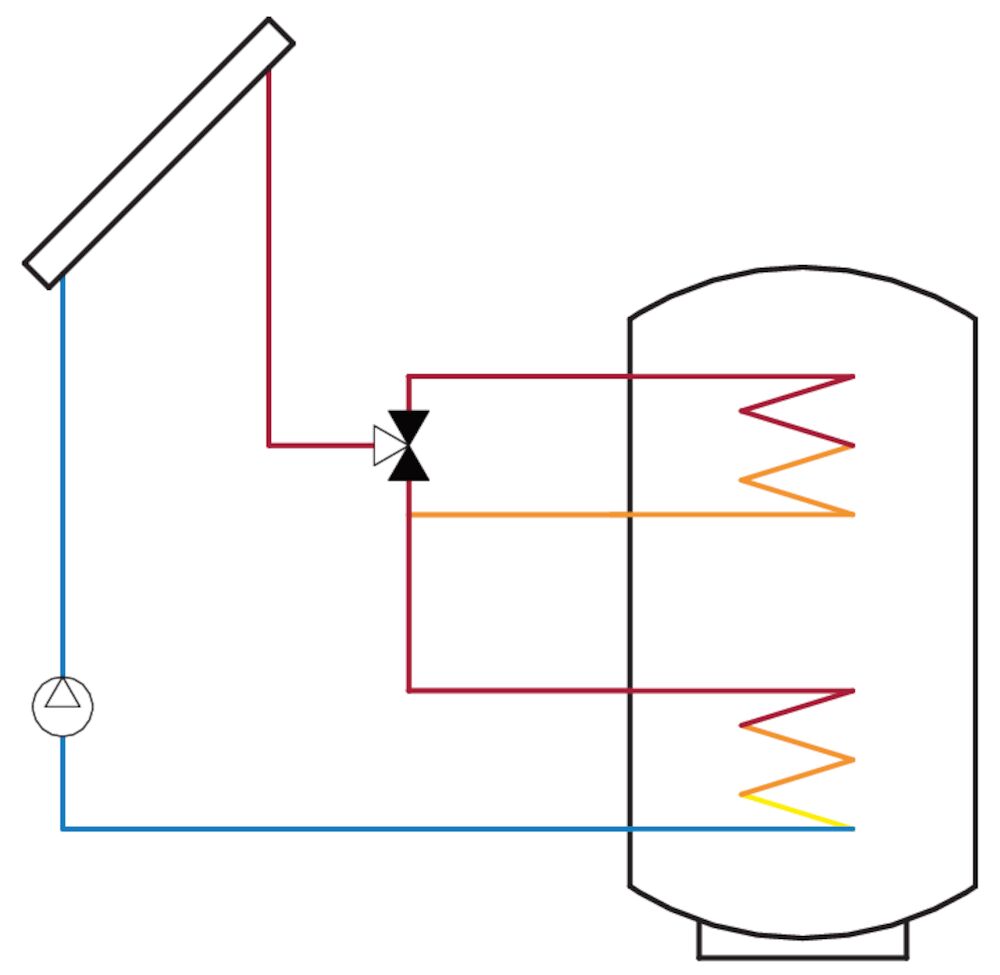

LK 821 ThermoVar® ist ein 3-Wege thermisches Zonenventil zur Änderung der Flussrichtung in Heizanlagen. Das Ventil wird durch die Temperatur des Mediums gesteuert. LK 821 ist als Zonenventil mit mehreren Einbaumöglichkeiten einsetzbar. In einer Solaranlage sorgt das Ventil dafür dass jederzeit eine optimale Temperaturschichtung im Pufferspeicher vorhanden ist.

LK 821 kann mit einer Isolierung versehen werden. Sehen Sie bitte unter Zubehör. Weitere Informationen finden Sie auf dem Produktblatt der Isolierung.

Die Montage des Ventils ist lageunabhängig. LK 821 ThermoVar® ist für die Rechts- oder Linksmontage geeignet.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische daten

Öffnungstemperatur: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C oder 80 °C
Arbeitstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(61 - 80 °C) Min. 5 °C/Max. 110 °C
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 kPa (0,5 bar)
Flüssigkeit 1: Wasser - Glykol max. 50%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12165 CW617N
Material, Dichtungen: EPDM

Anwendungen

Technische diagramme

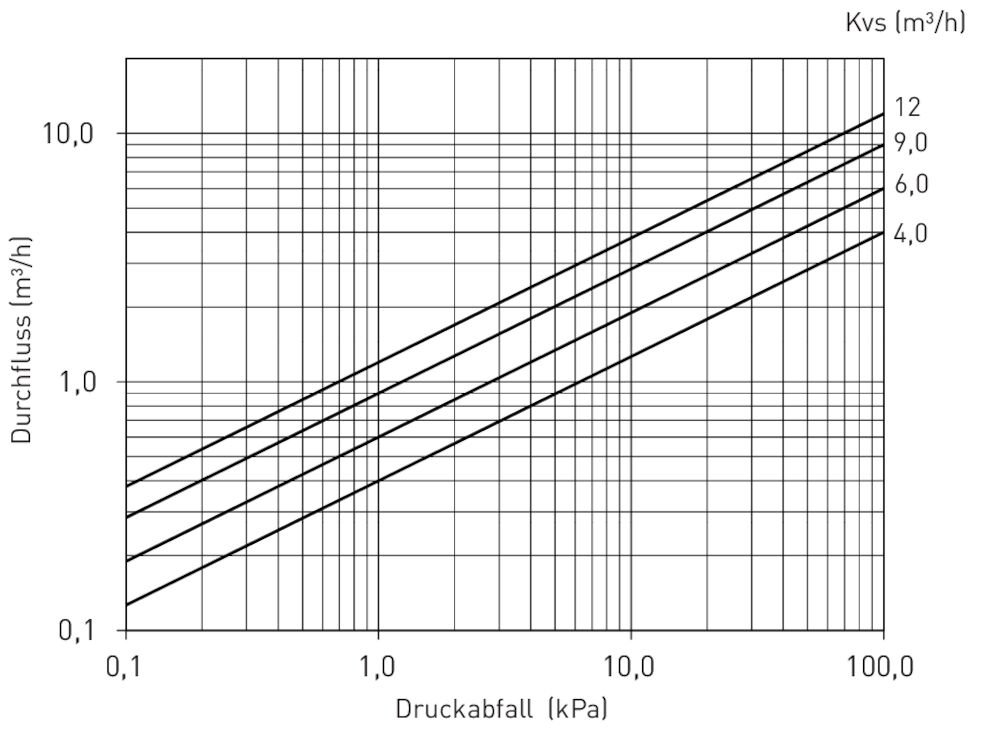

Kapazitätsdiagramm

Downloads

Produktblatt

LK 821 ThermoVar®

Bedienungsanleitung

821 ThermoVar - Instruction_048316

Bedienungsanleitung

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 820, 821, 823, 825.pdf

Anwendungen

Solaranwendungstechnik DE

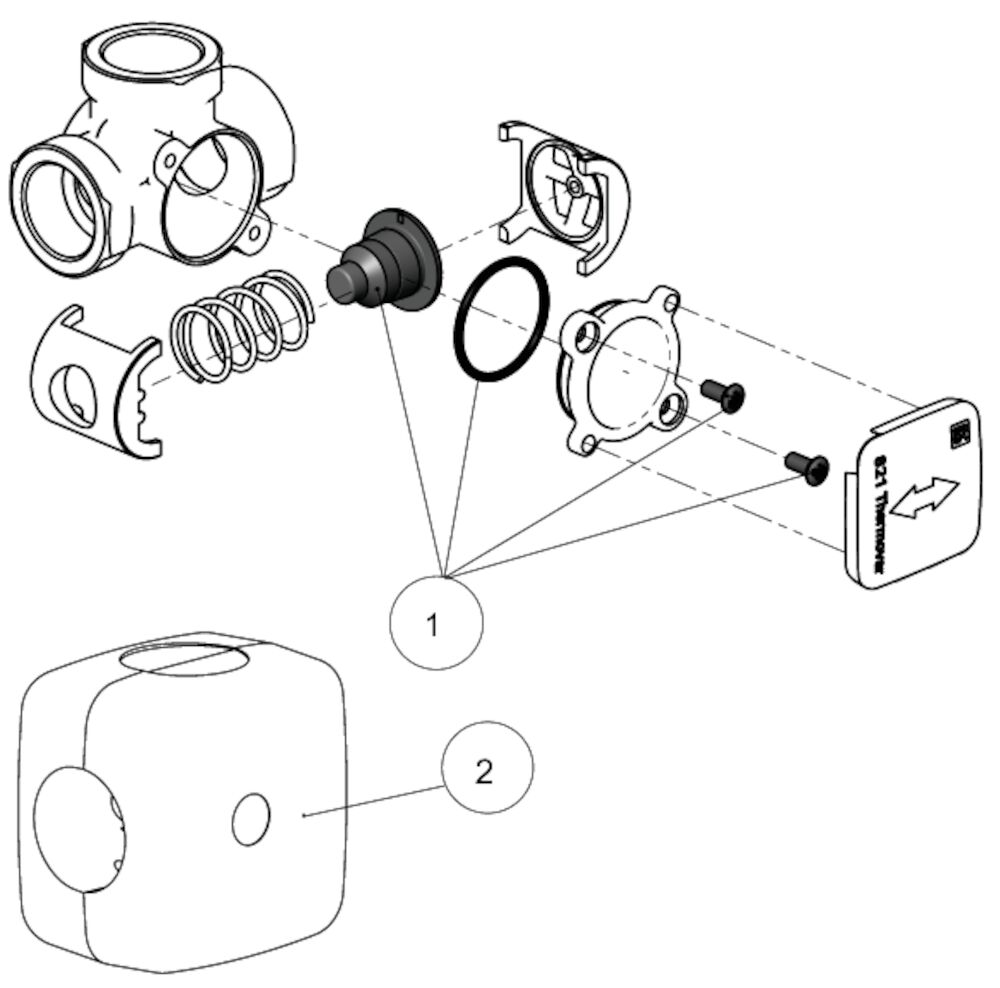

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187031 Thermostatisches Element 821, 45 °C 1
187032 Thermostatisches Element 821, 55 °C 1
187033 Thermostatisches Element 821, 61 °C 1
187034 Thermostatisches Element 821, 66 °C 1
187035 Thermostatisches Element 821, 72 °C 1
187036 Thermostatisches Element 821, 80 °C 1
187107 Isolierung, DN 15-20 2
187108 Isolierung, DN 25-32 2
