LK 823 ThermoVar®

LK 823 ThermoVar®

  • Steigert die Systemeffizienz
  • Verhindert Kondensat- und Teerablagerungen
  • Gewährleistet eine optimale Temperaturschichtung im Speicher

Das thermische Ventil LK 823 ThermoVar® ist die intelligente Lösung für eine effiziente Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Als hochwertiges 3-Wege thermisches Ventil s...

Weiterlesen

LK 823 ThermoVar®

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

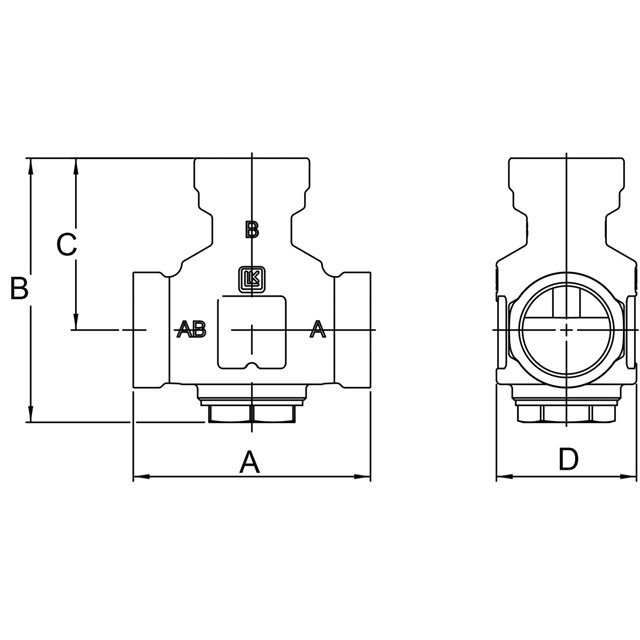

LK 823 - Innengewinde

LK 823 - Innengewinde 7 artikel

Artikel Öffnungstemperatur Dim. Kvs m³/h A mm B mm C mm D mm Gewicht (kg) Maßzeichnungen Artikelliste
181284 45 Rp 1" 9.0 92 114 72,5 55 1
181288 45 Rp 1¼" 12.0 105 117 76 62 1.2
181285 50 Rp 1" 9.0 92 114 72,5 55 1
181286 55 Rp 1" 9.0 92 114 72,5 55 1
181290 55 Rp 1¼" 12.0 105 117 76 62 1.2
181287 60 Rp 1" 9.0 92 114 72,5 55 1
181291 60 Rp 1¼" 12.0 105 117 76 62 1.2

181284

Öffnungstemperatur 45
Dim. Rp 1"
Kvs m³/h 9.0
A mm 92
B mm 114
C mm 72,5
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

181288

Öffnungstemperatur 45
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

181285

Öffnungstemperatur 50
Dim. Rp 1"
Kvs m³/h 9.0
A mm 92
B mm 114
C mm 72,5
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

181286

Öffnungstemperatur 55
Dim. Rp 1"
Kvs m³/h 9.0
A mm 92
B mm 114
C mm 72,5
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

181290

Öffnungstemperatur 55
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

181287

Öffnungstemperatur 60
Dim. Rp 1"
Kvs m³/h 9.0
A mm 92
B mm 114
C mm 72,5
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

181291

Öffnungstemperatur 60
Dim. Rp 1¼"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimension auf Anfrage.

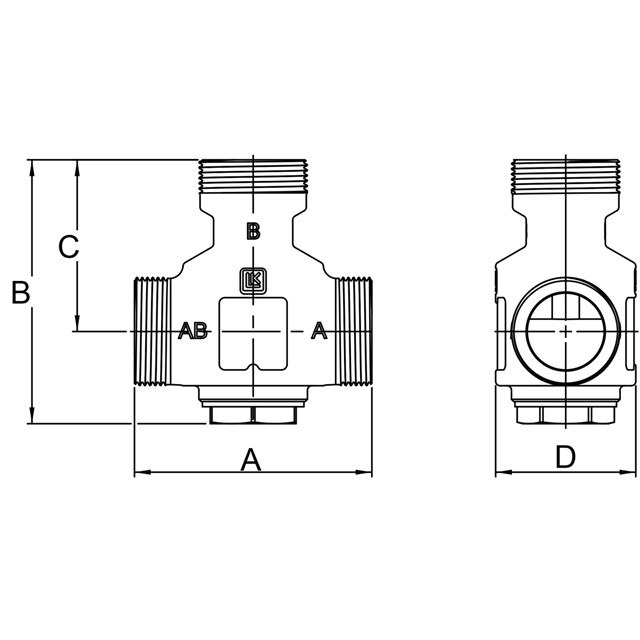

LK 823 - Aussengewinde

LK 823 - Aussengewinde 9 artikel

Artikel Öffnungstemperatur Dim. Kvs m³/h A mm B mm C mm D mm Gewicht (kg) Maßzeichnungen Artikelliste
182163 45 G 1" 9.0 84 103,5 62 55 1
181300 45 G 1½" 12.0 105 117 76 62 1.2
182130 45 G 1¼" 9.0 92 110,5 69 62 1.2
182164 50 G 1" 9.0 84 103,5 62 55 1
182131 50 G 1¼" 9.0 92 110,5 69 62 1.2
181302 55 G 1½" 12.0 105 117 76 62 1.2
182132 55 G 1¼" 9.0 92 110,5 69 62 1.2
181303 60 G 1½" 12.0 105 117 76 62 1.2
181538 65 G 1½" 12.0 105 117 76 62 1.2

182163

Öffnungstemperatur 45
Dim. G 1"
Kvs m³/h 9.0
A mm 84
B mm 103,5
C mm 62
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

181300

Öffnungstemperatur 45
Dim. G 1½"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

182130

Öffnungstemperatur 45
Dim. G 1¼"
Kvs m³/h 9.0
A mm 92
B mm 110,5
C mm 69
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

182164

Öffnungstemperatur 50
Dim. G 1"
Kvs m³/h 9.0
A mm 84
B mm 103,5
C mm 62
D mm 55
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

182131

Öffnungstemperatur 50
Dim. G 1¼"
Kvs m³/h 9.0
A mm 92
B mm 110,5
C mm 69
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

181302

Öffnungstemperatur 55
Dim. G 1½"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

182132

Öffnungstemperatur 55
Dim. G 1¼"
Kvs m³/h 9.0
A mm 92
B mm 110,5
C mm 69
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

181303

Öffnungstemperatur 60
Dim. G 1½"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

181538

Öffnungstemperatur 65
Dim. G 1½"
Kvs m³/h 12.0
A mm 105
B mm 117
C mm 76
D mm 62
Gewicht (kg) 1.2
Maßzeichnungen
Artikelliste

Andere Temperaturen und Dimension auf Anfrage.

Detailinformationen

Beschreibung

Das thermische Ventil LK 823 ThermoVar® ist die intelligente Lösung für eine effiziente Rücklaufanhebung in Heizsystemen mit Festbrennstoffkessel und Pufferspeicher. Als hochwertiges 3-Wege thermisches Ventil sorgt es für eine konstante Rücklauftemperatur und eine optimale Temperaturschichtung im Speicher – die Grundlage für eine effiziente und langlebige Heizungsanlage.

Durch die gezielte Temperaturregelung werden Kondensation und Teerablagerungen zuverlässig verhindert, wodurch der Heizkessel geschützt und seine Lebensdauer deutlich verlängert wird.
Das Besondere an dem thermischen LK-Ventil: Es regelt zwei Anschlüsse gleichzeitig und macht ein zusätzliches Ausgleichsventil überflüssig. Das thermostatische Element öffnet Anschluss A automatisch, sobald die gewünschte Rücklauftemperatur erreicht ist, während Anschluss B bei steigender Temperatur entsprechend schließt – für eine präzise und zuverlässige Steuerung des Systems.

Die flexible Montage ermöglicht den Einbau unabhängig von der Einbaulage sowie rechts oder links im System. Optional kann das Ventil mit einer Dämmung ausgestattet werden, um Wärmeverluste weiter zu reduzieren.

Ihr Vorteil:
Maximale Effizienz, weniger Komponenten und eine intelligente, wartungsarme Lösung für moderne Heizsysteme.

Technische Daten

Leckage: < 0.5% av Kvs vid 100 kPa
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 Kpa (1 bar)
Arbeitstemperatur: (45 - 55 °C) Min. 5 °C/Max. 95 °C
(60 - 70 °C) Min. 5 °C/Max. 110 °C
Öffnungstemperatur: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C or 70 °C
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit: Wasser - Glykol max. 50%
Material, Gehäuse: Messing EN 1982 CB753S
Material, interner Deckel: Messing EN 12165 CW617N
Material, Dichtungen: EPDM

Anwendungen

LK 823 ThermoVar®

Technische Diagramme

LK 823 ThermoVar®

Kapazitätsdiagramm

Downloads

Produktblatt

LK 823 ThermoVar®

Bedienungsanleitung

823 ThermoVar - Instruction_248218

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 820, 821, 823, 825.pdf

Bedienungsanleitung

823 Insulation - Instruction_148694

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187102 Thermostatisches Element 823, 45 °C 1
187103 Thermostatisches Element 823, 50 °C 1
187104 Thermostatisches Element 823, 55 °C 1
187105 Thermostatisches Element 823, 60°C 1
187138 Thermostatisches Element 823, 65 °C 1
187139 Thermostatisches Element 823, 70 °C 1
095351 LK 823 Pumpenanschluss 1¼" 3
095352 LK 823 Pumpenanschluss 1" 3
