LK 608 HydroFill

LK 608 HydroFill

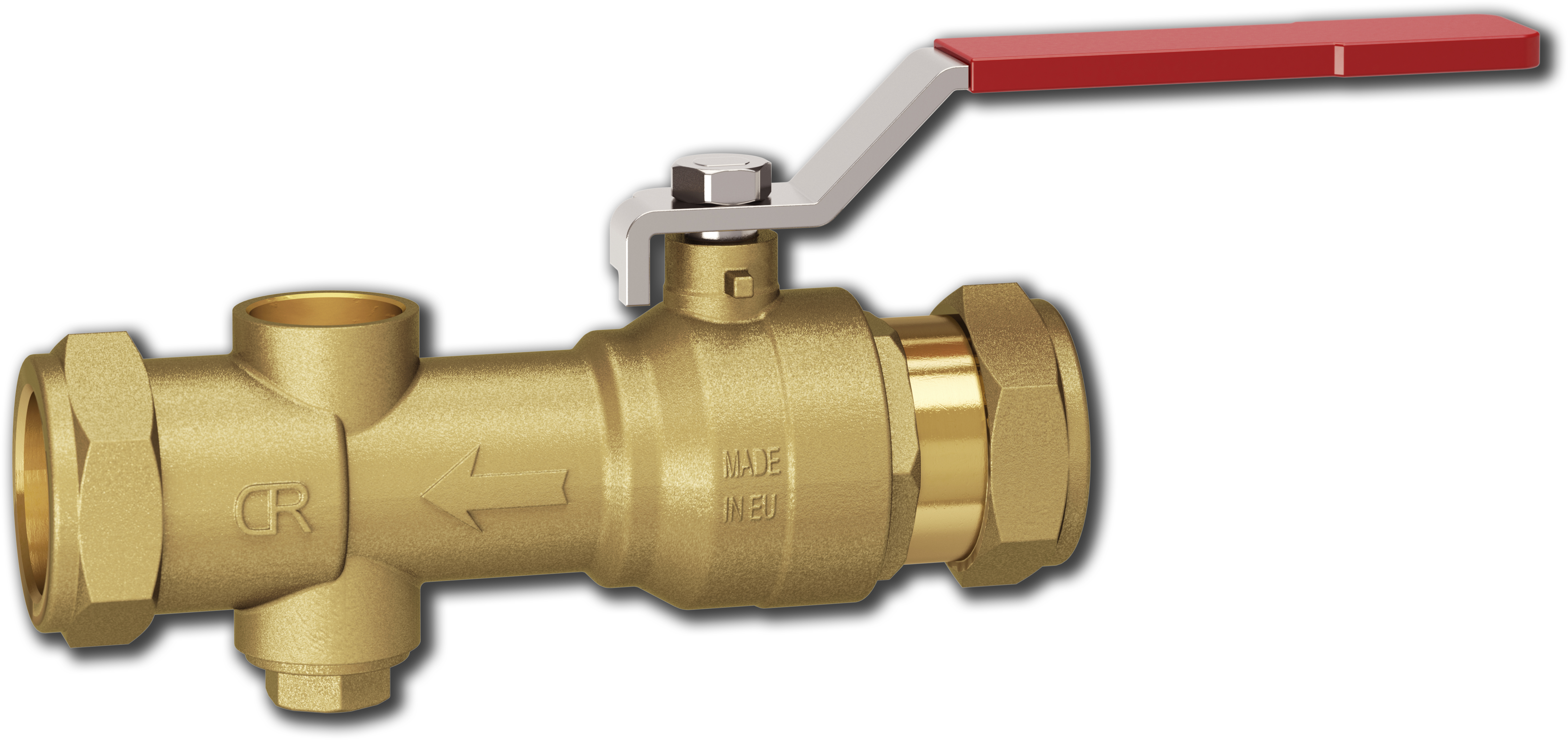

LK 608 HydroFill ist ein Kombinationsventil für die Warmwasserbereitung. Das Ventilgehäuse ist mit einem Absperrventil gegen zufließendes Kaltwasser versehen, während ein integriertes Rückschlagventil den Rückf...

Weiterlesen

LK 608 HydroFill

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

LK 608 Absperr-/Rückschlagventil

LK 608 Absperr-/Rückschlagventil 4 artikel

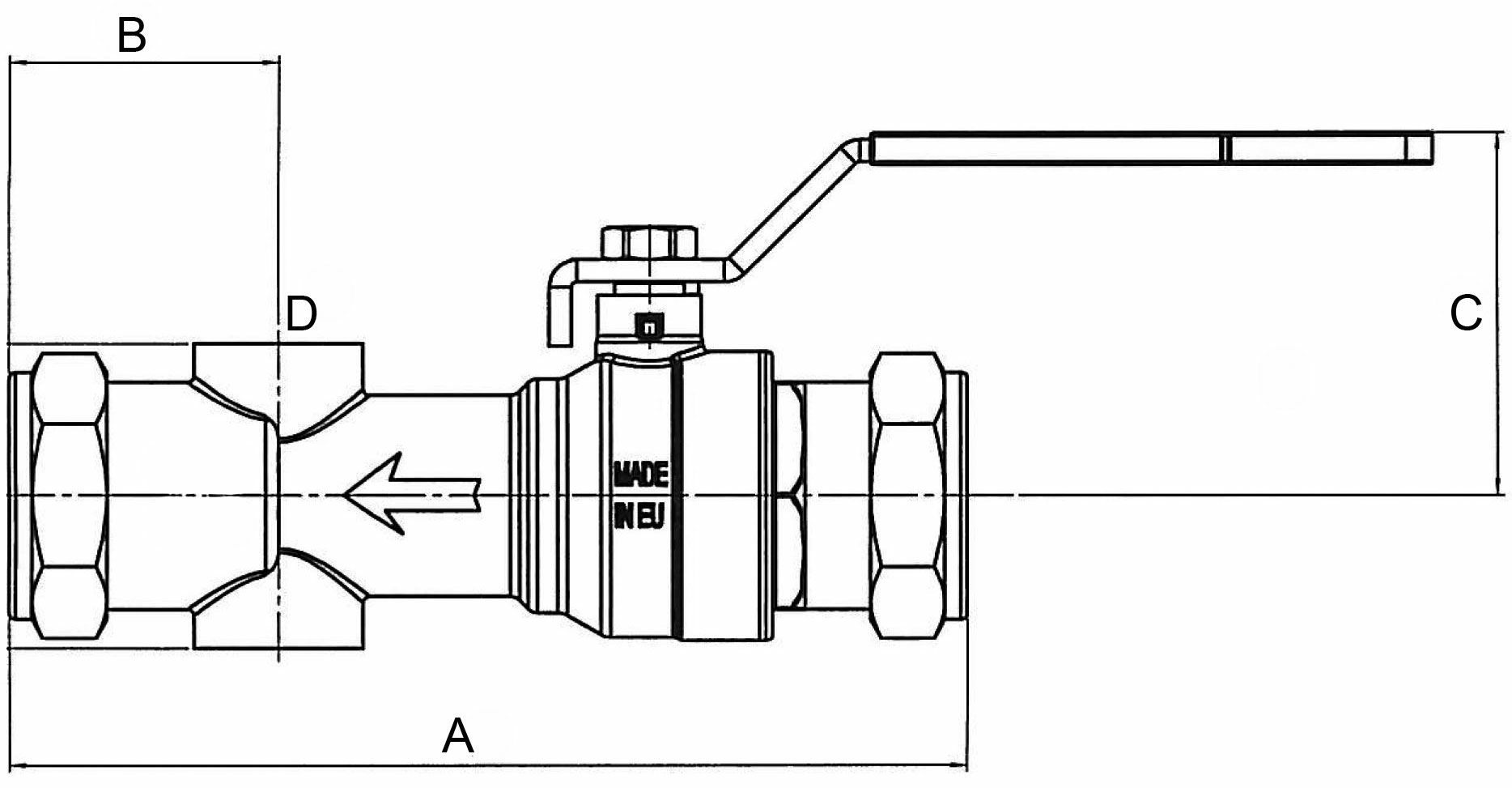

Artikel Ausführung Dim. Dim. 2 Kvs m³/h A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
090215 IO25 28 mm G ½" (IG) 8,2 165 38 54 0,65
090216 IO32 35 mm G ½" (IG) 14 185 42 60 0,95
090217 IO40 42 mm G ¾" 42 220 48 76 1,5
196332 IO50 54 mm G ¾" 67 255 55 84 3,5

090215

Ausführung IO25
Dim. 28 mm
Dim. 2 G ½" (IG)
Kvs m³/h 8,2
A mm 165
B mm 38
C mm 54
Gewicht (kg) 0,65
Maßzeichnungen
Artikelliste

090216

Ausführung IO32
Dim. 35 mm
Dim. 2 G ½" (IG)
Kvs m³/h 14
A mm 185
B mm 42
C mm 60
Gewicht (kg) 0,95
Maßzeichnungen
Artikelliste

090217

Ausführung IO40
Dim. 42 mm
Dim. 2 G ¾"
Kvs m³/h 42
A mm 220
B mm 48
C mm 76
Gewicht (kg) 1,5
Maßzeichnungen
Artikelliste

196332

Ausführung IO50
Dim. 54 mm
Dim. 2 G ¾"
Kvs m³/h 67
A mm 255
B mm 55
C mm 84
Gewicht (kg) 3,5
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 608 HydroFill ist ein Kombinationsventil für die Warmwasserbereitung. Das Ventilgehäuse ist mit einem Absperrventil gegen zufließendes Kaltwasser versehen, während ein integriertes Rückschlagventil den Rückfluss von Warmwasser in die zufließende Kaltwasserleitung verhindert.
Das Ventilgehäuse hat zwei Komponentenanschlüsse mit Innengewinde
G ½”. Der eine Anschluss ist für die Montage von z.B. Absperr-, oder Füllventilen vorgesehen und ist mit einem Stopfen mit O-Ring-Dichtung versehen. Anschluss des Sicherheitsventils gemäß Tabelle. Das Gewinde wird auf herkömmliche Weise abgedichtet.

Das Ventilrohr ist mit einer Klemmverschraubung für die Montage an Kupfer- und Stahlrohre versehen. Die Montage der Klemmverschraubung wird erleichtert, wenn man das Gleitmittel auf dem Gewinde und dem Dichtmaterial verteilt; zunächst von Hand anziehen, danach mit einem Gabelschlüssel festziehen. Weitere technische Daten - siehe separates Datenblatt für Klemmver-schraubungen. Weiche Rohrleitungen werden mit einer Stützhülse versehen.

Das Ventil erfordert keine Wartung. Eine regelmäßige Überprüfung ist notwendig.

Technische daten

Arbeitstemperatur: Min. +5°C/Max. +90°C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Öffnungsdruck, Rückschlagventil: 5 kPa
Material, Gehäuse: DZR-Messing EN 12165 CW625N
Material, Dichtungen: EPDM
