LK 525 3V Ventilmotor

LK 525 3W Stellmotor

  • Drehschlitten, um die Gefahr des Abwürgens zu verringern

EMV 110 ist eine Serie von Stellantrieben zur Ansteuerung von LK 525 Umschaltventilen. Der Stellantrieb verfügt über eine 2-Punkt-Regelung (Ein/Aus) zur Durchflussverteilung. Auf der Oberseite des Stellantriebs...

Weiterlesen

LK 525 3W Stellmotor

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile

Artikel

LK 525 3W - Stellmotoren

LK 525 3W - Stellmotoren 5 artikel

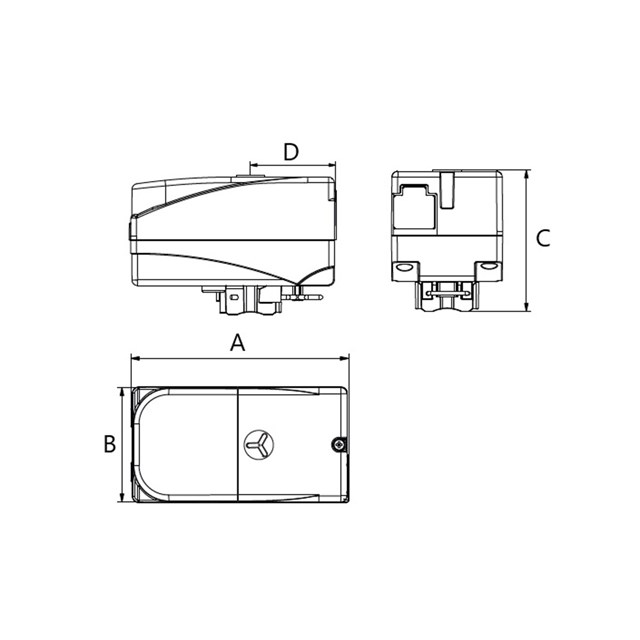

Artikel Drehmoment Laufzeit A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
066060 5 Nm 8 s 107 54 69 43 EMV 110-M SPST Motor 230 VAC mit Molex® 0.3
066061 5 Nm 8 s 107 54 69 43 EMV 110-K SPST Motor 230 VAC mit Kabel 1 m 0.3
066062 5 Nm 8 s 107 54 69 43 EMV 110-K SPST Motor 230 VAC mit Kabel 3 m 0.4
066063 5 Nm 8 s 107 54 69 43 EMV 110-M SPST Motor 24 VAC mit Molex® 0.3
50802229 5 Nm 8 s 109 58 74 45 EMV 110-M EX SPST Motor 230 VAC mit Molex® 0.3

066060

Drehmoment 5 Nm
Laufzeit 8 s
A mm 107
B mm 54
C mm 69
D mm 43
Anmerkung EMV 110-M SPST Motor 230 VAC mit Molex®
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066061

Drehmoment 5 Nm
Laufzeit 8 s
A mm 107
B mm 54
C mm 69
D mm 43
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 1 m
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066062

Drehmoment 5 Nm
Laufzeit 8 s
A mm 107
B mm 54
C mm 69
D mm 43
Anmerkung EMV 110-K SPST Motor 230 VAC mit Kabel 3 m
Gewicht (kg) 0.4
Maßzeichnungen
Artikelliste

066063

Drehmoment 5 Nm
Laufzeit 8 s
A mm 107
B mm 54
C mm 69
D mm 43
Anmerkung EMV 110-M SPST Motor 24 VAC mit Molex®
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

50802229

Drehmoment 5 Nm
Laufzeit 8 s
A mm 109
B mm 58
C mm 74
D mm 45
Anmerkung EMV 110-M EX SPST Motor 230 VAC mit Molex®
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

EMV 110 ist eine Serie von Stellantrieben zur Ansteuerung von LK 525 Umschaltventilen. Der Stellantrieb verfügt über eine 2-Punkt-Regelung (Ein/Aus) zur Durchflussverteilung. Auf der Oberseite des Stellantriebs befindet sich eine Anzeige, die angibt, welcher Anschluss des Ventils geöffnet ist. Der Stellantrieb lässt sich mithilfe eines Clips einfach auf dem LK 525 Umschaltventil montieren; dabei ist zu beachten, dass der Stellantrieb nur in einer einzigen Position auf dem Ventil montiert werden kann.

Bei Anwendungen mit Risiko von Kondensation, Vereisung oder hohen Temperaturen muss ein Adapter (Artikelnummer: 066177) zwischen dem Umschaltventil und dem Stellantrieb installiert werden.

Das Umschaltventil darf nicht so installiert werden, dass sich der Stellantrieb unterhalb der Ventileinheit befindet.

Technische Daten

Drehwinkel: 60°
Laufzeit: 8s
Arbeitstemperatur: Min. 5 °C/Max. 80 °C (90 °C kurzfristig)
Kvs 13: Min. 5 °C/Max. 70 °C (80 °C kurzfristig)
Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Schutzart: IP 40 (Molex®) / IP 44 (Kabel)
Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig
Signalkontakt: Einpolig SPST
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
9 VA, 230 VAC, 50 Hz (50802229)
Typengenehmigung: CE

Anwendungen

LK 525 3V Ventilmotor

Elektrischer Anschluss

LK 525 3V Ventilmotor

Downloads

Produktblatt

LK 525 3W Stellmotor

Zertifikat/Typengenehmigung

CE Declaration of Conformity - LK 525

Bedienungsanleitung

525 MultiZone 3V - Instruction_048270

Zubehör & Ersatzteile

Artikelnr. Artikel Position

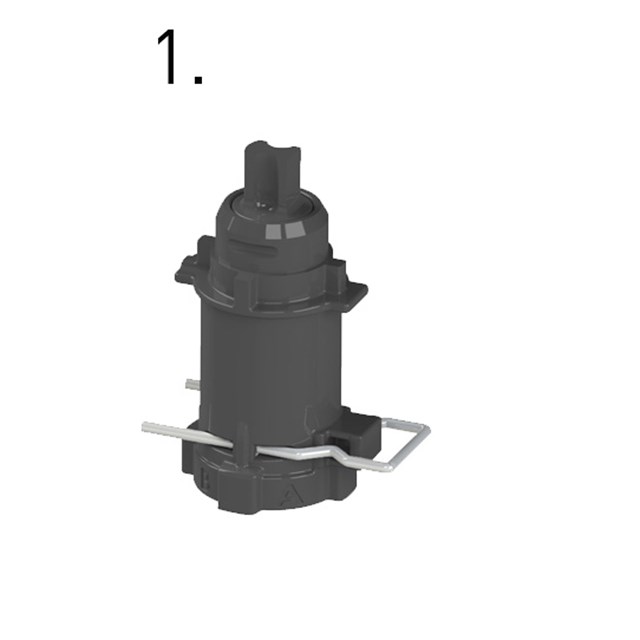

066177 LK 525 3V Adapter Polar / Solar 1
