LK 525 MultiZone 2V

LK 525 MultiZone 2W

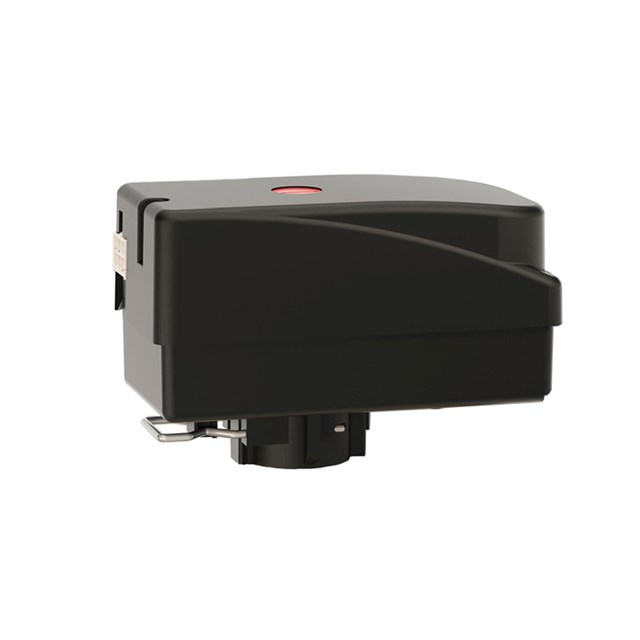

  • Klicksystem für Stellmotor
  • Anti-Blockier-Funktion
  • Mit Kabel oder Molex-Stecker erhältlich

Das Umschaltventil LK 525 MultiZone 2W ist ein leistungsstarkes, motorisiertes 2-Wege-Umschaltventil, das speziell für die präzise Steuerung von Volumenströmen in Heizsystemen entwickelt wurde. Ideal für Anlag...

Weiterlesen

LK 525 MultiZone 2W

  • Artikel
  • Detailinformationen
  • Downloads
  • FAQ-fragen & Antworten

Artikel

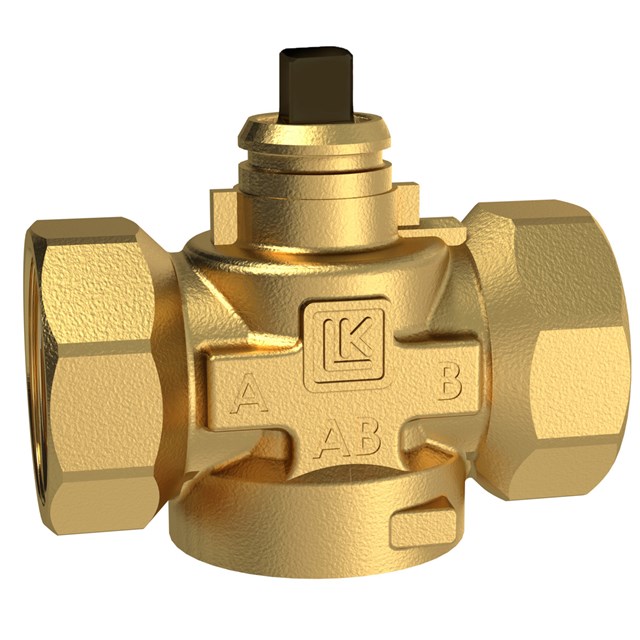

LK 525 2W - Innengewinde

LK 525 2W - Innengewinde 6 artikel

Artikel Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066246 NO Rp ¾" 10.0 70 35 30 118 43 107 54 0.2
066247 NO Rp 1" 11.0 74 37 30 118 43 107 54 0.3
066248 NO Rp 1¼" 11.0 84 42 30 118 43 107 54 0.6
066423 NC Rp ¾" 10.0 70 35 30 118 43 107 54 0.2
066424 NC Rp 1" 11.0 74 37 30 118 43 107 54 0.3
066425 NC Rp 1¼" 11.0 84 42 30 118 43 107 54 0.6

066246

Ausführung NO
Dim. Rp ¾"
Kvs m³/h 10.0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.2

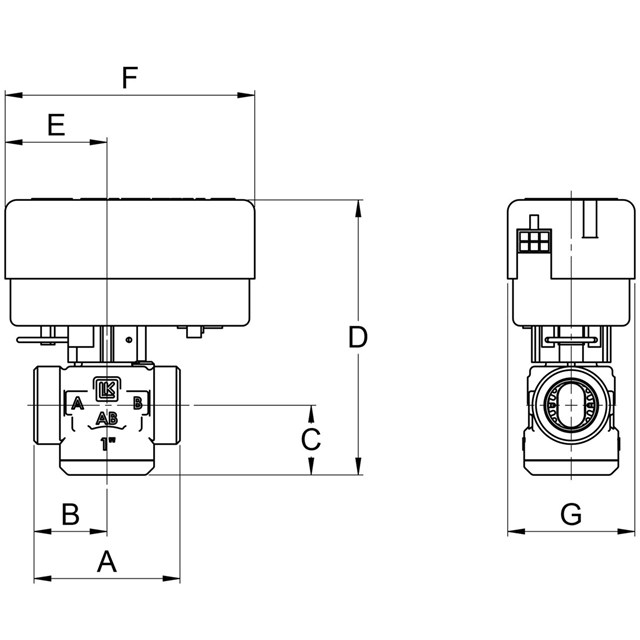

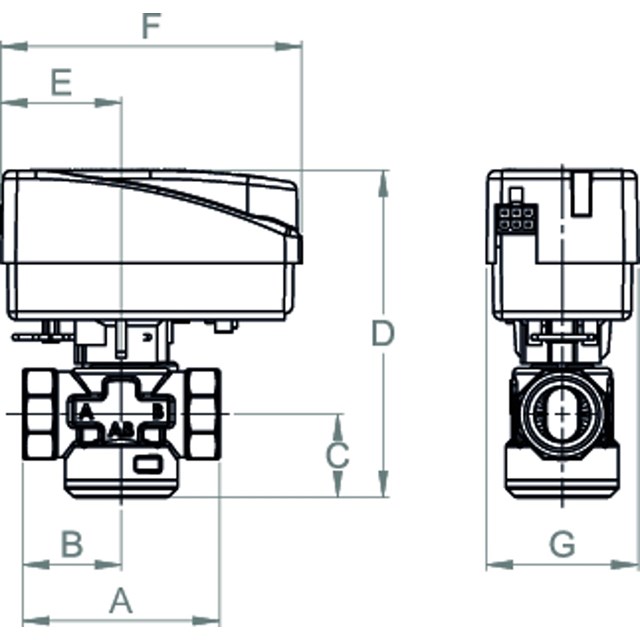

Maßzeichnungen
Artikelliste

066247

Ausführung NO
Dim. Rp 1"
Kvs m³/h 11.0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066248

Ausführung NO
Dim. Rp 1¼"
Kvs m³/h 11.0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066423

Ausführung NC
Dim. Rp ¾"
Kvs m³/h 10.0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

066424

Ausführung NC
Dim. Rp 1"
Kvs m³/h 11.0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066425

Ausführung NC
Dim. Rp 1¼"
Kvs m³/h 11.0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

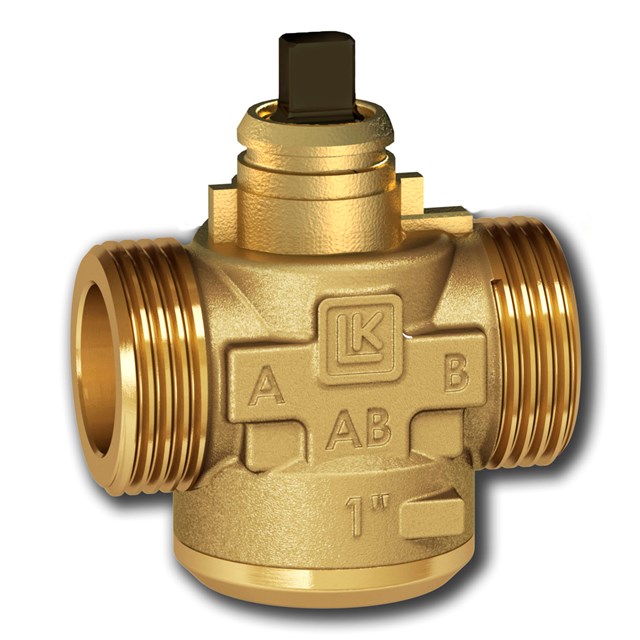

LK 525 2W - Aussengewinde

LK 525 2W - Aussengewinde 6 artikel

Artikel Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066112 NC G ¾" 10.0 70 35 30 118 43 107 54 0.2
066102 NC G 1” 11.0 62 31 30 118 43 107 54 0.3
066103 NC G 1¼" 11.0 74 37 30 118 43 107 54 0.6
066115 NO G ¾" 10.0 70 35 30 118 43 107 54 0.2
066113 NO G 1” 11.0 62 31 30 118 43 107 54 0.3
066114 NO G 1¼" 11.0 74 37 30 118 43 107 54 0.6

066112

Ausführung NC
Dim. G ¾"
Kvs m³/h 10.0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

066102

Ausführung NC
Dim. G 1”
Kvs m³/h 11.0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066103

Ausführung NC
Dim. G 1¼"
Kvs m³/h 11.0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066115

Ausführung NO
Dim. G ¾"
Kvs m³/h 10.0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.2
Maßzeichnungen
Artikelliste

066113

Ausführung NO
Dim. G 1”
Kvs m³/h 11.0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066114

Ausführung NO
Dim. G 1¼"
Kvs m³/h 11.0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

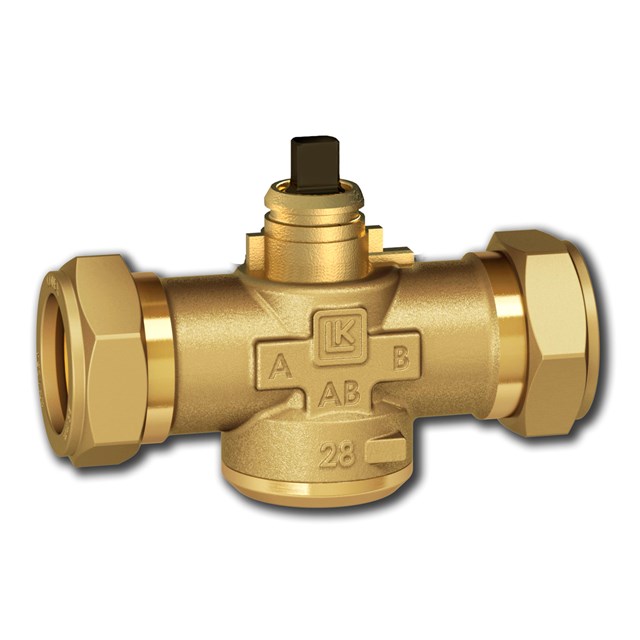

LK 525 2W - Klemmverschraubung

LK 525 2W - Klemmverschraubung 4 artikel

Artikel Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066104 NC 22 mm 11.0 110 55 30 118 43 107 54 0.4
066105 NC 28 mm 11.0 110 55 30 118 43 107 54 0.6
066116 NO 22 mm 11.0 110 55 30 118 43 107 54 0.4
066119 NO 28 mm 11.0 110 55 30 118 43 107 54 0.6

066104

Ausführung NC
Dim. 22 mm
Kvs m³/h 11.0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.4
Maßzeichnungen
Artikelliste

066105

Ausführung NC
Dim. 28 mm
Kvs m³/h 11.0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066116

Ausführung NO
Dim. 22 mm
Kvs m³/h 11.0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.4
Maßzeichnungen
Artikelliste

066119

Ausführung NO
Dim. 28 mm
Kvs m³/h 11.0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

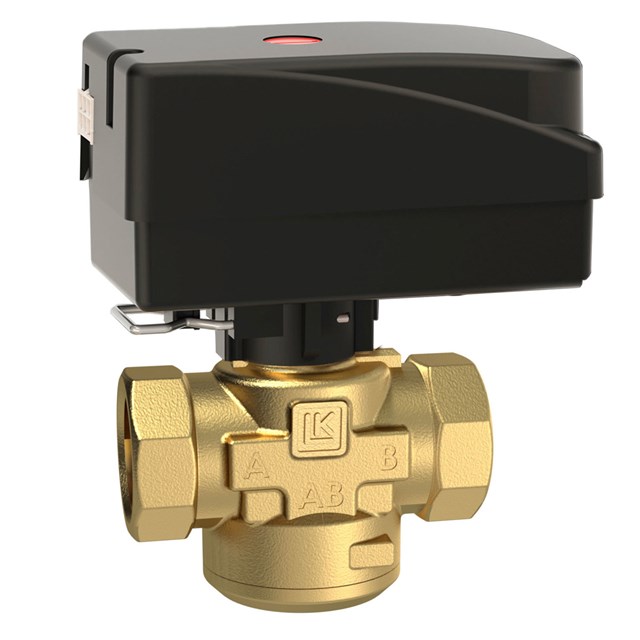

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 2 artikel

Artikel Ausführung Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066442 NC Rp ¾" 10.0 5 Nm 70 35 30 118 43 107 54 0.5
066443 NC Rp 1" 11.0 5 Nm 62 31 30 118 43 107 54 0.6

066442

Ausführung NC
Dim. Rp ¾"
Kvs m³/h 10.0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.5
Maßzeichnungen
Artikelliste

066443

Ausführung NC
Dim. Rp 1"
Kvs m³/h 11.0
Drehmoment 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste
LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde 3 artikel

Artikel Ausführung Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066437 NC G ¾" 10.0 5 Nm 70 35 30 118 43 107 54 0.5
066438 NC G 1" 11.0 5 Nm 62 31 30 118 43 107 54 0.6
066439 NC G 1¼" 11.0 5 Nm 70 35 30 118 43 107 54 0.9

066437

Ausführung NC
Dim. G ¾"
Kvs m³/h 10.0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.5
Maßzeichnungen
Artikelliste

066438

Ausführung NC
Dim. G 1"
Kvs m³/h 11.0
Drehmoment 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066439

Ausführung NC
Dim. G 1¼"
Kvs m³/h 11.0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

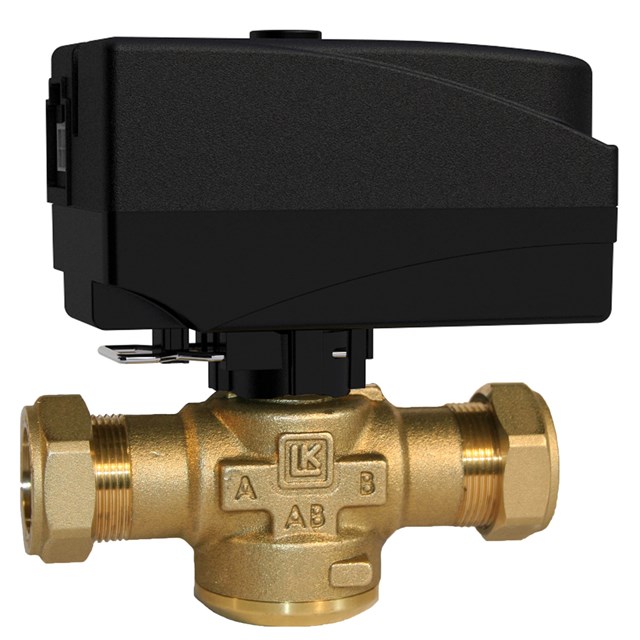

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung 2 artikel

Artikel Ausführung Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066440 NC 22 mm 11.0 5 Nm 110 55 30 118 43 107 54 0.7
066441 NC 28 mm 11.0 5 Nm 110 55 30 118 43 107 54 0.9

066440

Ausführung NC
Dim. 22 mm
Kvs m³/h 11.0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

066441

Ausführung NC
Dim. 28 mm
Kvs m³/h 11.0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Das Umschaltventil LK 525 MultiZone 2W ist ein leistungsstarkes, motorisiertes 2-Wege-Umschaltventil, das speziell für die präzise Steuerung von Volumenströmen in Heizsystemen entwickelt wurde.
Ideal für Anlagen mit einer oder mehreren Zonen sorgt es für eine effiziente und zuverlässige Verteilung der Wärme.

Dank der robusten Drehschieber-Technologie hält das Ventil auch höheren Differenzdrücken stand und reduziert gleichzeitig das Risiko des Festsetzens – selbst nach längeren Betriebsunterbrechungen. Das macht es zur idealen Lösung für moderne Heizsysteme mit variierenden Betriebszeiten.

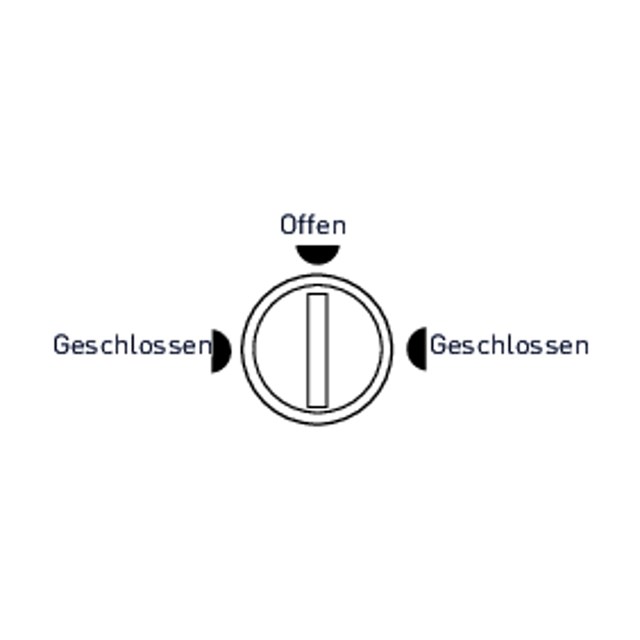

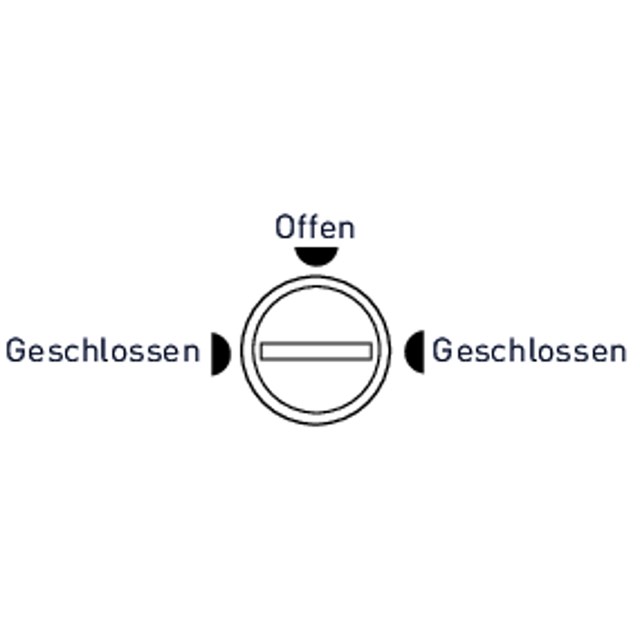

Eine integrierte Positionsanzeige auf dem Motor zeigt jederzeit den aktuellen Status des Ventils an – ob geöffnet oder geschlossen – und ermöglicht so eine einfache Kontrolle im Betrieb.
Die zuletzt eingestellte Ventilposition wird auch ohne Versorgungsspannung beibehalten.
Die Montage ist einfach und sicher – dank klar definierter Einbauposition des Motors.

Ihre Vorteile:
Zuverlässige Zonenregelung, hohe Betriebssicherheit und langlebige Technik
– für effiziente Heizsysteme.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Drehwinkel: 90°
Leckage: < 0.1% av Kvs vid 100 kPa
Laufzeit: 12 s
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 Kpa (1 bar)
Arbeitstemperatur: Min. 5 °C/Max. 80 °C
(90 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
Schutzart: IP 44
Flüssigkeit: Wasser - Glykol max. 50% Ethanol max. 30%
Elektrischer Anschluss: Festkabel
Signalkontakt: Einpolig SPST
Kabelspezifikation: 3 x 0.75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 7 VA, 230 VAC, 50 Hz
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit
Typengenehmigung: CE (Nur Stellmotor)

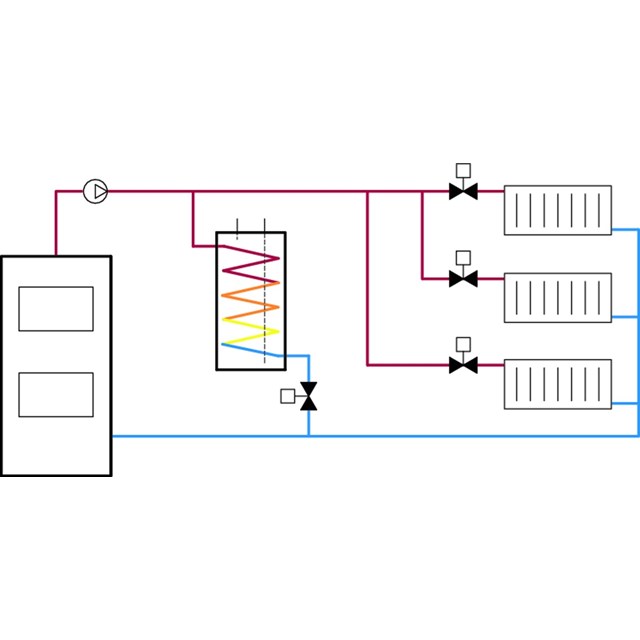

Anwendungen

LK 525 MultiZone 2V

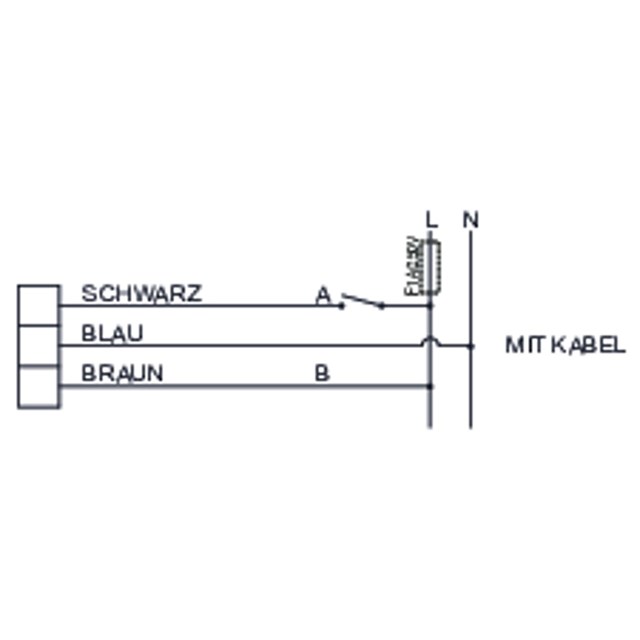

Elektrischer Anschluss

LK 525 MultiZone 2V
LK 525 MultiZone 2V
LK 525 MultiZone 2V

Technische Diagramme

LK 525 MultiZone 2V

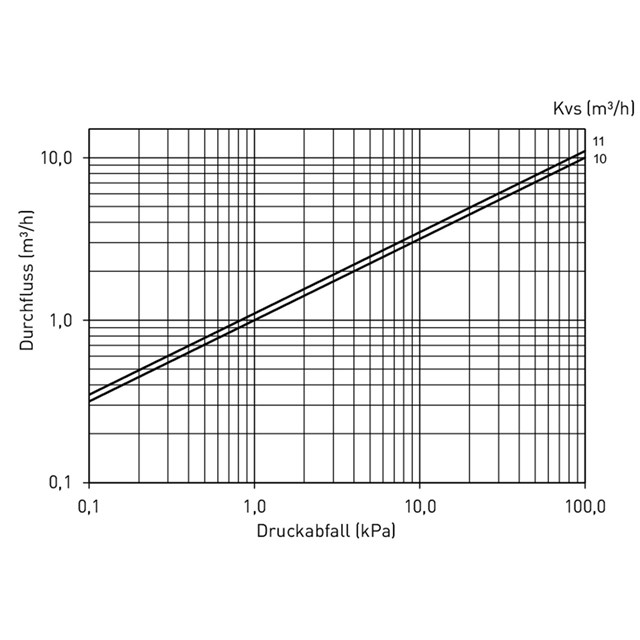

Kapazitätsdiagramm

Downloads

Produktblatt

LK 525 MultiZone 2W

Zertifikat/Typengenehmigung

CE Declaration of Conformity - LK 525

Bedienungsanleitung

525 MultiZone 2V - Instruction_148153

FAQ-fragen & Antworten

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.

12. Juni 2026

Mein Zonenventil rotiert an unterschiedlichen Punkten - ist das eine Störung?

Nein, das ist normal. Das Zonenventil rotiert von Zeit zu Zeit zwischen Anschluss a und b. Die Rotation erfolgt bei einem Winkel von 60°.

12. Juni 2026

Das Zonen- bzw. Umschaltventil LK525 bleibt bei einem Stromausfall auf der zuletzt eingenommenen Stellung stehen. Wie kann ich es auf die Ausgangsposition setzen und gibt es eine Möglichkeit, dass dies automatisch passiert?

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren. Wir Empfehlen den Motor immer wie von uns Elektrisch zu verklemmen damit dieses Automaisch passiert und Sie keinerlei Probleme damit haben.
