LK 525 MultiZone 2W

LK 525 MultiZone 2W

  • Einfache und flexible Montage mit Clip-System
  • Stellantriebe sind als normally closed (NC) oder normally open (NO) erhältlich. Richtung wird am Antrieb angezeigt

LK 525 MultiZone ist ein motorisiertes 2-Wege Zonen­ventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll. Das Zonenventil ist für die Ein-/Aus-Regelung und verfü...

Weiterlesen

LK 525 MultiZone 2W

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

LK 525 2W - Innengewinde

LK 525 2W - Innengewinde 6 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066246 NO Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066247 NO Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066248 NO Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6
066423 NC Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066424 NC Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066425 NC Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6

066246

Ausführung NO
Dim. Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

066247

Ausführung NO
Dim. Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066248

Ausführung NO
Dim. Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066423

Ausführung NC
Dim. Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

066424

Ausführung NC
Dim. Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066425

Ausführung NC
Dim. Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste
LK 525 2W - Aussengewinde

LK 525 2W - Aussengewinde 5 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste

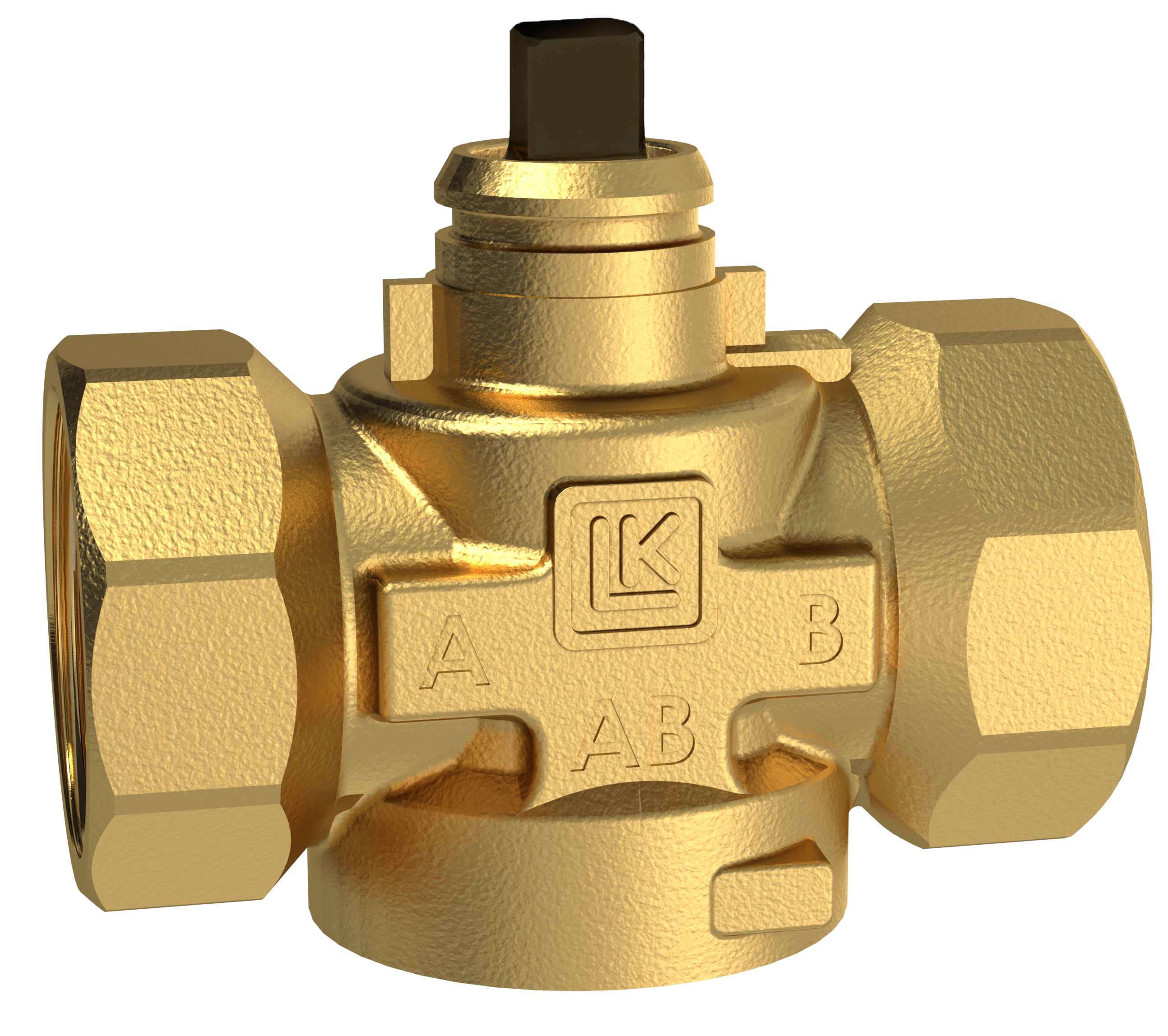

066112 NC G ¾" 10,0 70 35 30 118 43 107 54 0,2
066102 NC G 1” 11,0 62 31 30 118 43 107 54 0,3
066103 NC G 1¼" 11,0 74 37 30 118 43 107 54 0,6
066115 NO G ¾" 10,0 70 35 30 118 43 107 54 0,2

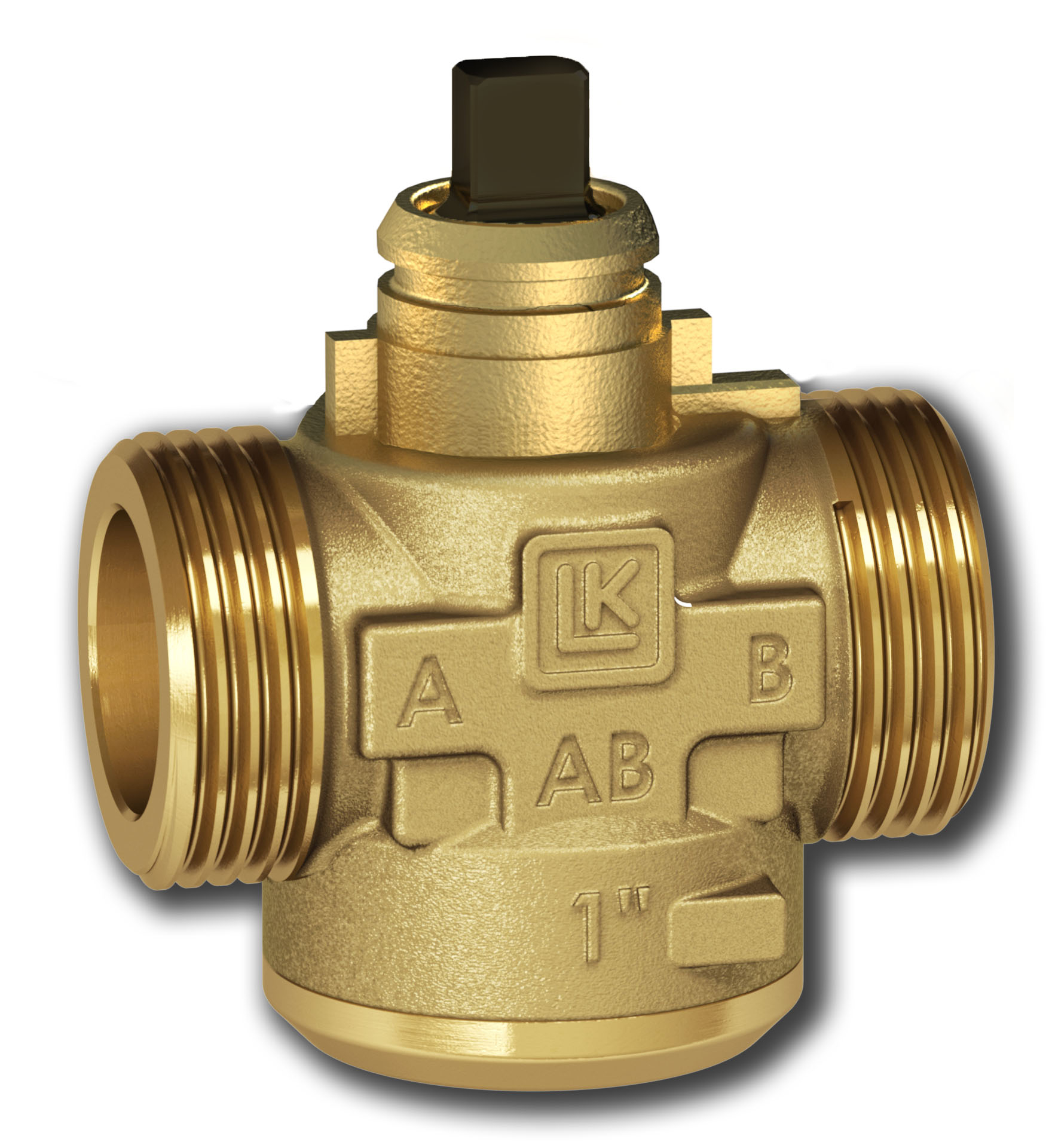

066113 NO G 1” 11,0 62 31 30 118 43 107 54 0,3

066112

Ausführung NC
Dim. G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

066102

Ausführung NC
Dim. G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

066103

Ausführung NC
Dim. G 1¼"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066115

Ausführung NO
Dim. G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

066113

Ausführung NO
Dim. G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste
LK 525 2W - Klemmverschraubung

LK 525 2W - Klemmverschraubung 2 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste

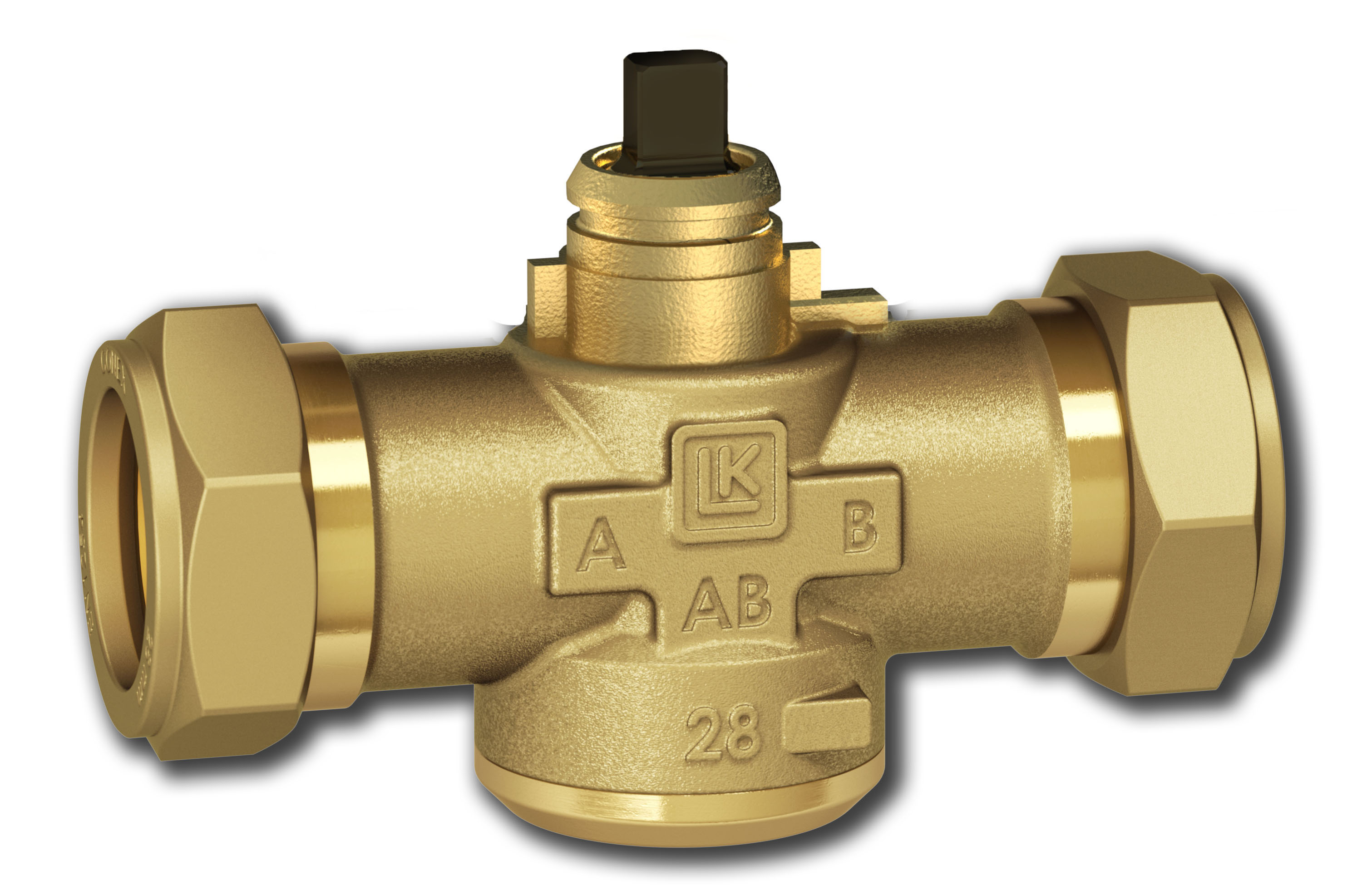

066105 NC 28 mm 11,0 110 55 30 118 43 107 54 0,6
066119 NO 28 mm 11,0 110 55 30 118 43 107 54 0,6

066105

Ausführung NC
Dim. 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066119

Ausführung NO
Dim. 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste
LK 525 - Stellmotor

LK 525 - Stellmotor 2 artikel

Artikelnr. Ausführung Anschluss Gewicht (kg) Artikelliste

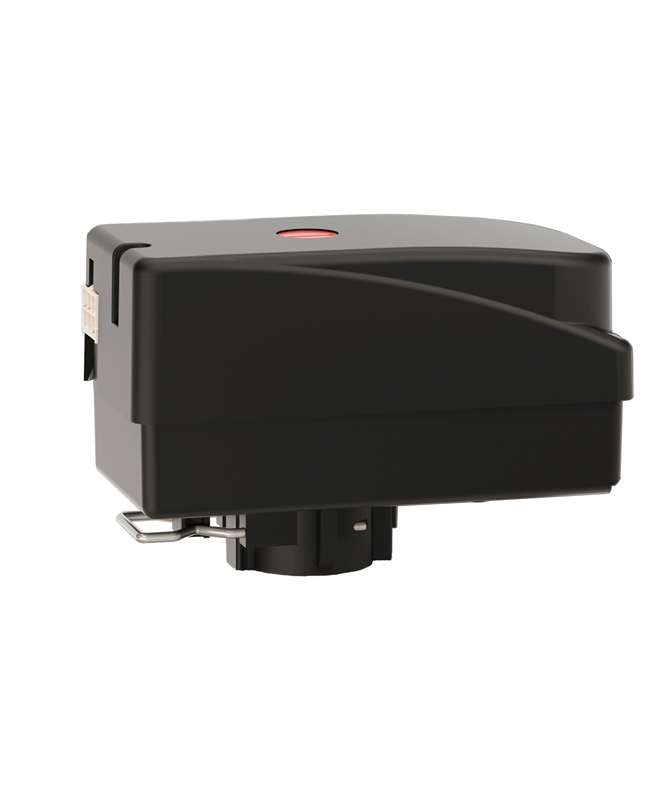

066111 NC EMV 110-K SPST Motor 230 VAC, Kabel 1 m 0,3
066199 NO EMV 110-K SPST Motor 230 VAC, Kabel 1 m 0,3

066111

Ausführung NC
Anschluss EMV 110-K SPST Motor 230 VAC, Kabel 1 m
Gewicht (kg) 0,3
Artikelliste

066199

Ausführung NO
Anschluss EMV 110-K SPST Motor 230 VAC, Kabel 1 m
Gewicht (kg) 0,3
Artikelliste
LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 3 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste

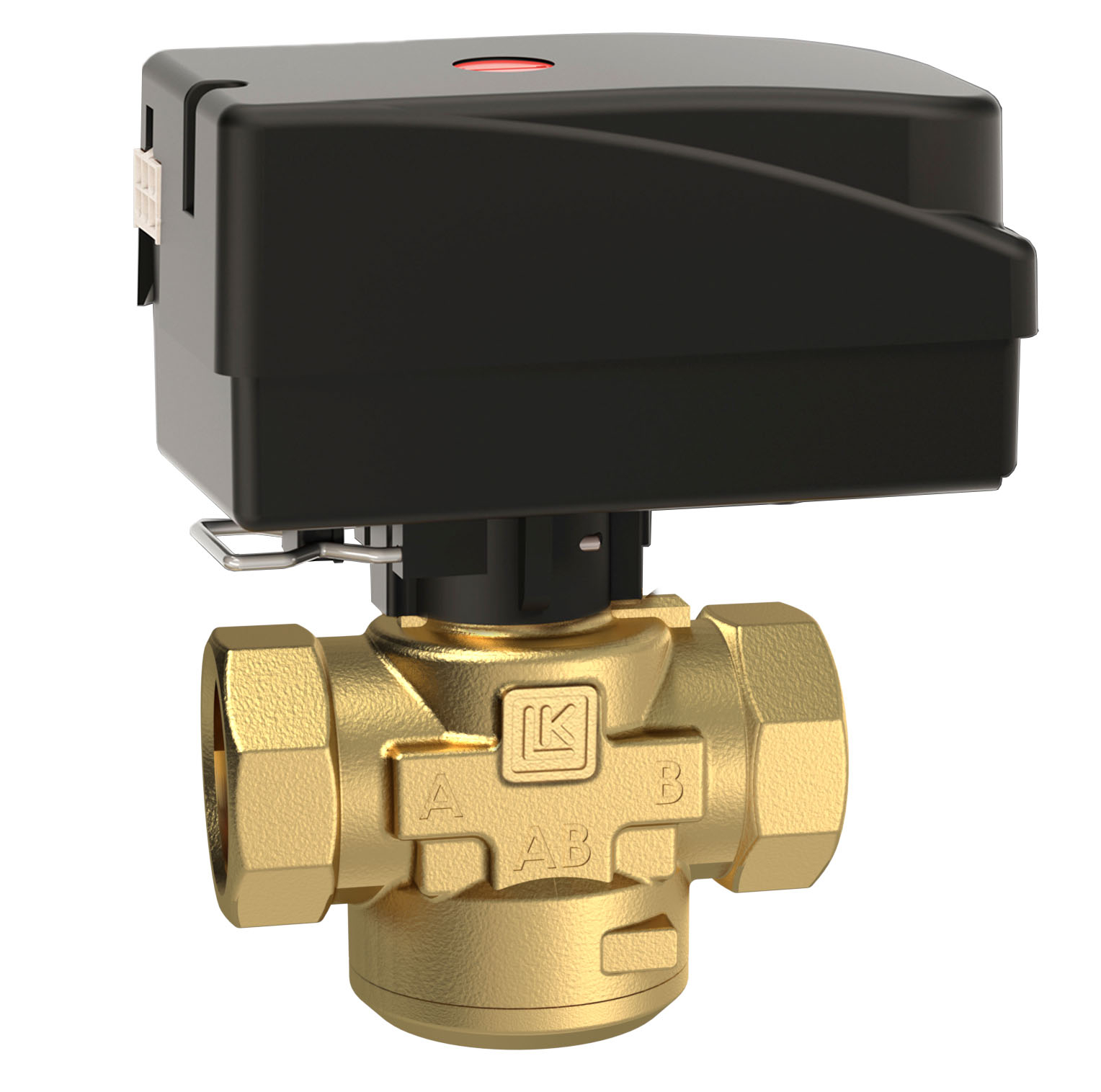

066442 NC Rp ¾" 10,0 70 35 30 118 43 107 54 0,5
066443 NC Rp 1" 11,0 62 31 30 118 43 107 54 0,6
066444 NC Rp 1¼" 11,0 74 37 30 118 43 107 54 0,9

066442

Ausführung NC
Dim. Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

066443

Ausführung NC
Dim. Rp 1"
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066444

Ausführung NC
Dim. Rp 1¼"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste
LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde 3 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066437 NC G ¾" 10,0 70 35 30 118 43 107 54 0,5
066438 NC G 1" 11,0 62 31 30 118 43 107 54 0,6
066439 NC G 1 ¼" 11,0 70 35 30 118 43 107 54 0,9

066437

Ausführung NC
Dim. G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

066438

Ausführung NC
Dim. G 1"
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

066439

Ausführung NC
Dim. G 1 ¼"
Kvs m³/h 11,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste
LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung

LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung 2 artikel

Artikelnr. Ausführung Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste

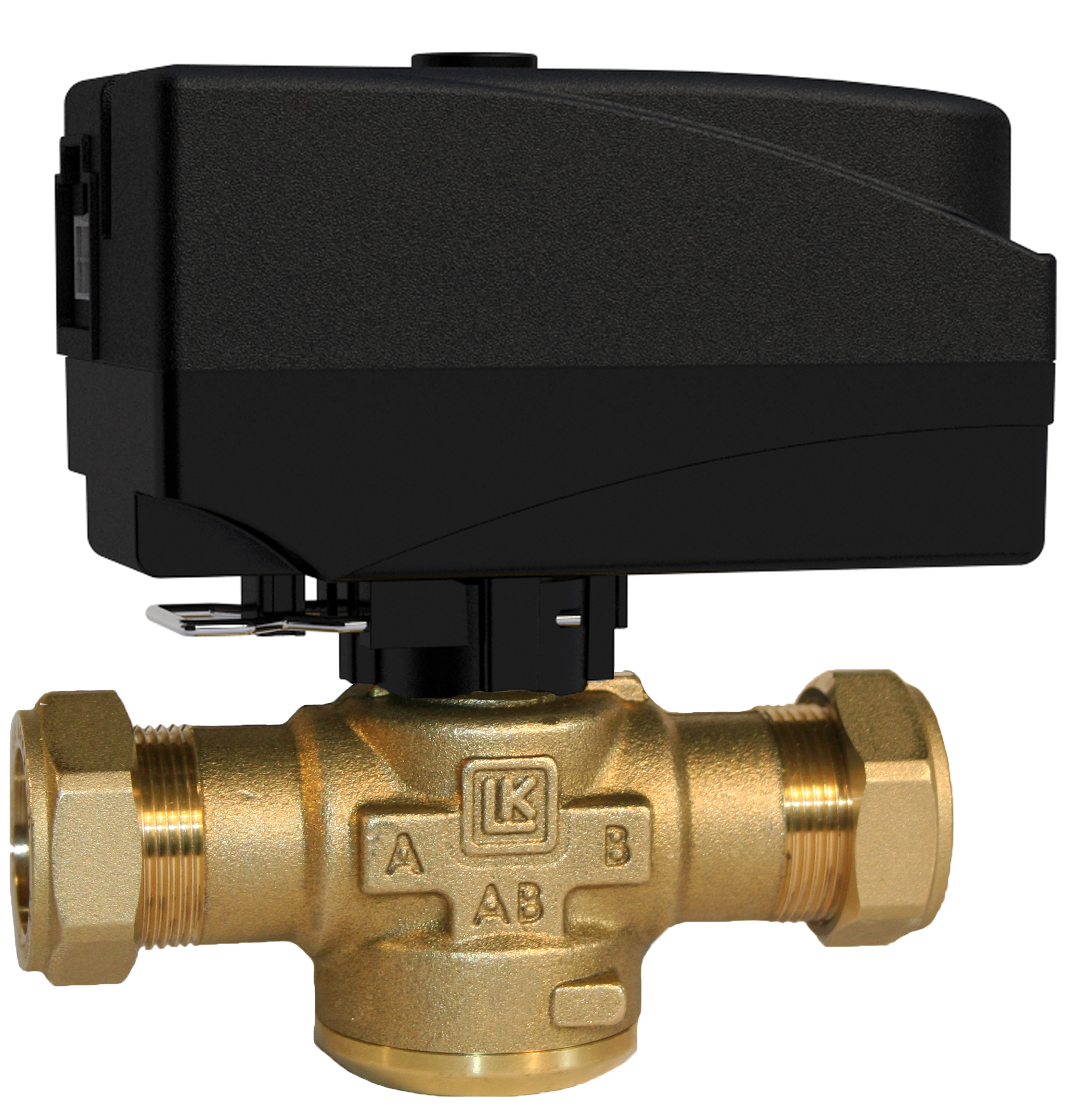

066440 NC 22 mm 11,0 110 55 30 118 43 107 54 0,7
066441 NC 28 mm 11,0 110 55 30 118 43 107 54 0,9

066440

Ausführung NC
Dim. 22 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

066441

Ausführung NC
Dim. 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 525 MultiZone ist ein motorisiertes 2-Wege Zonen­ventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll. Das Zonenventil ist für die Ein-/Aus-Regelung und verfügt über einen Drehschieber, weshalb es einen höheren Differenz­druck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Auf der Oberseite des Motors befindet sich eine ­Anzeige, die angibt, welcher Ventilanschluss geöffnet oder geschlossen ist.

Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungs­losem Zustand kann der Ventilkegel ­manuell eingestellt werden. Der Motor wird demontiert und die Spindel in eine beliebige Position gedreht. Wenn die ­Spannung ­wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische daten

Arbeitstemperatur: Min. 5 °C/Max. 80 °C
(90 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 kPa (1 bar)
Leckage: < 0,1% vom Kvs bei 100 kPa
Drehwinkel: 90°/360°
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
Stellmotor: 7 VA, 230 VAC, 50 Hz
Laufzeit: 12 Sekunden (90°)
Elektrischer Anschluss: Festkabel
Signalkontakt: Einpolig SPST
Schutzklasse: IP 44
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit
Kabelspezifikation: Dimension 3 x 0,75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Typengenehmigung: CE

Anwendungen

Elektrischer Anschluss

Technische diagramme

Kapazitätsdiagramm

Downloads

Bedienungsanleitung

525 MultiZone 2V - Instruction_148153

Broschüre

525 MultiZone DE
