LK 525 MultiZone 3V

LK 525 MultiZone 3W

  • Der drehbare Einsatz verhindert ein Festsetzen auch nach längeren Stillstandszeiten
  • Geringe interne Leckage
  • Für einen Differenzdruck von bis zu 1 bar ausgelegt

Das Umschaltventil LK 525 MultiZone 3W ist ein leistungsstarkes, motorisiertes 3-Wege-Umschaltventil für die präzise Ein-/Aus-Regelung in Heiz- und Kühlsystemen. Es wurde speziell für anspruchsvolle Anwendungen...

Weiterlesen

LK 525 MultiZone 3W

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

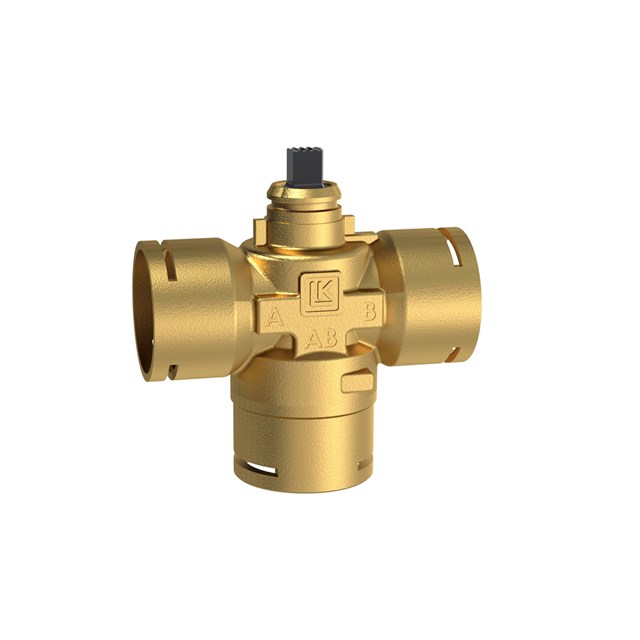

LK 525 3W - Schnellanschluss

LK 525 3W - Schnellanschluss 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
182306 Ø 22 8.0 84 42 46 43 107 54 135 0.3
182307 Ø 28 8.0 88 44 48 43 107 54 135 0.5

182306

Dim. Ø 22
Kvs m³/h 8.0
A mm 84
B mm 42
C mm 46
D mm 43
E mm 107
F mm 54
G mm 135
Gewicht (kg) 0.3

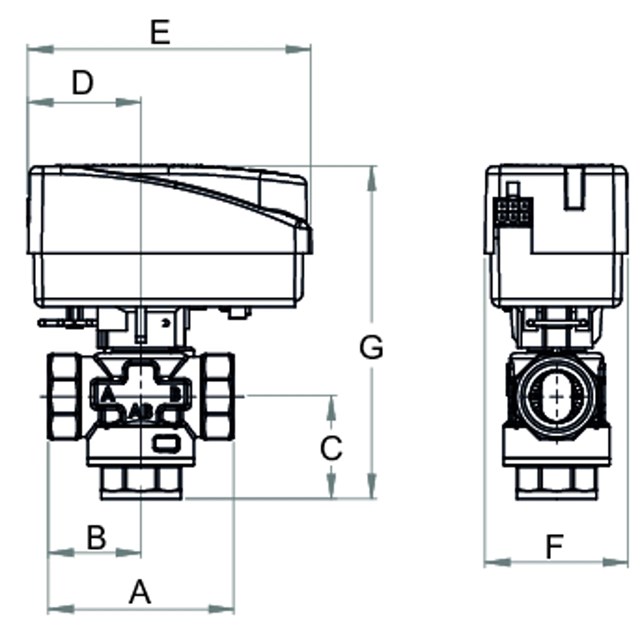

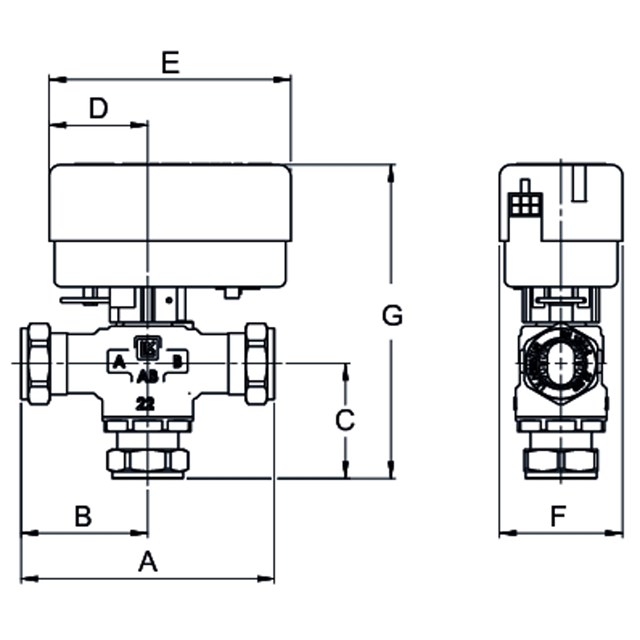

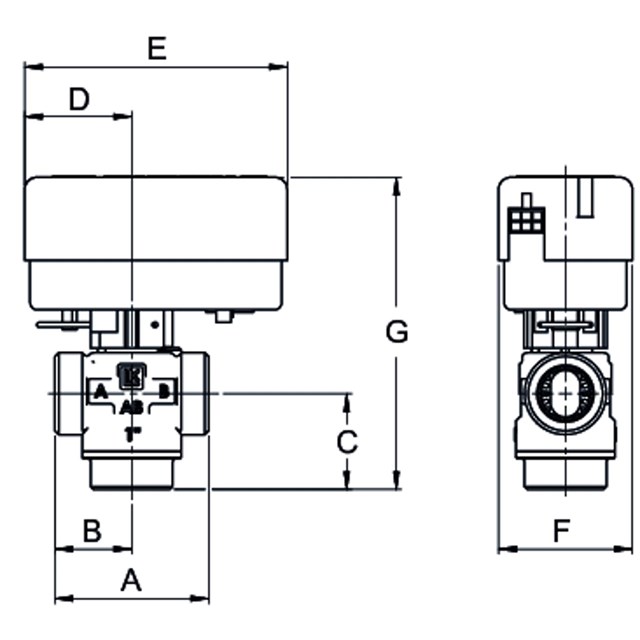

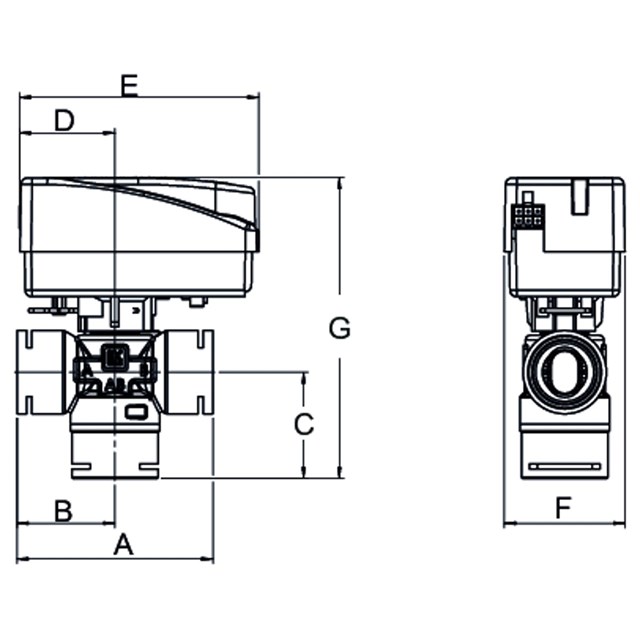

Maßzeichnungen
Artikelliste

182307

Dim. Ø 28
Kvs m³/h 8.0
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
G mm 135
Gewicht (kg) 0.5
Maßzeichnungen
Artikelliste

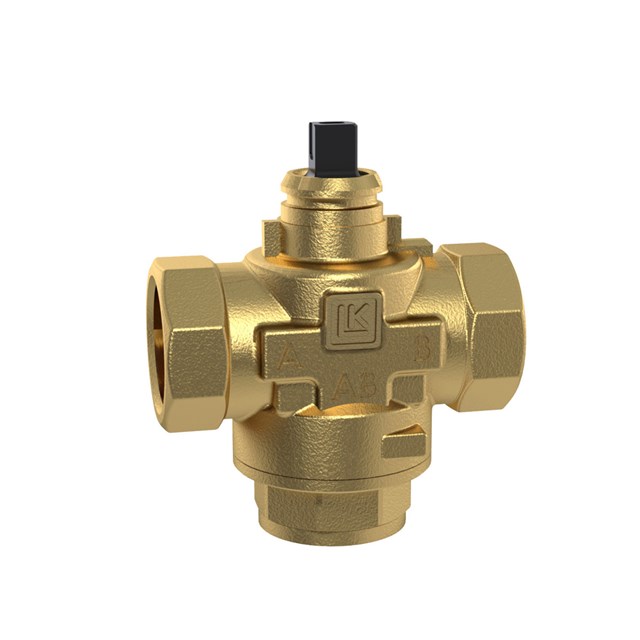

LK 525 3W - Innengewinde

LK 525 3W - Innengewinde 3 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066420 Rp ¾" 7.0 70 35 39 43 107 54 126 0.3
066421 Rp 1" 8.0 74 37 40 43 107 54 127 0.3
066422 Rp 1¼" 8.0 84 42 45 43 107 54 132 0.6

066420

Dim. Rp ¾"
Kvs m³/h 7.0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 126
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066421

Dim. Rp 1"
Kvs m³/h 8.0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066422

Dim. Rp 1¼"
Kvs m³/h 8.0
A mm 84
B mm 42
C mm 45
D mm 43
E mm 107
F mm 54
G mm 132
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

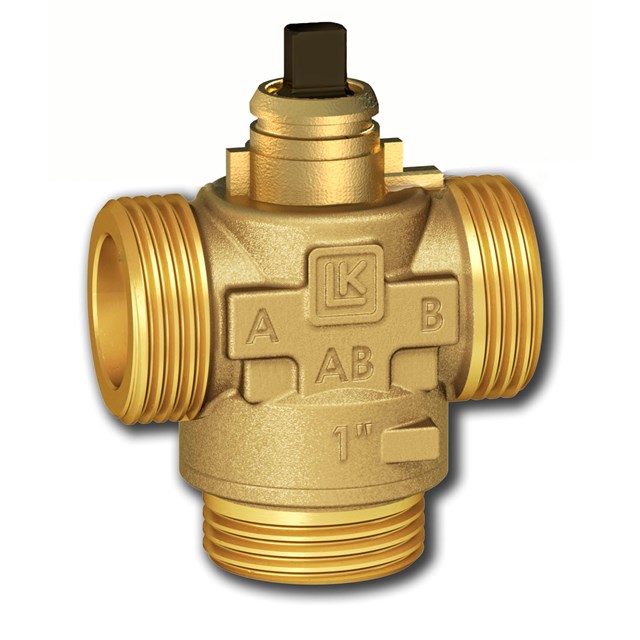

LK 525 3W - Aussengewinde

LK 525 3W - Aussengewinde 4 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066000 G ¾" 7.0 70 35 39 43 107 54 127 0.3
066106 G 1" 8.0 62 31 39 43 107 54 127 0.3
066107 G 1¼" 8.0 74 37 40 43 107 54 128 0.6
066418 G 1¼" 13.0 80 40 40 43 107 54 120 0.7

066000

Dim. G ¾"
Kvs m³/h 7.0
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066106

Dim. G 1"
Kvs m³/h 8.0
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.3
Maßzeichnungen
Artikelliste

066107

Dim. G 1¼"
Kvs m³/h 8.0
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 128
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066418

Dim. G 1¼"
Kvs m³/h 13.0
A mm 80
B mm 40
C mm 40
D mm 43
E mm 107
F mm 54
G mm 120
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

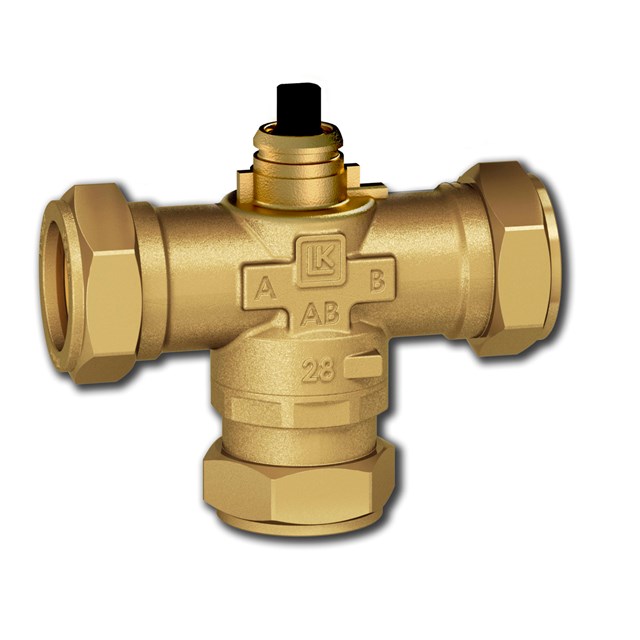

LK 525 3W - Klemmverschraubung

LK 525 3W - Klemmverschraubung 3 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066108 22 mm 8.0 110 55 50 43 107 54 138 0.4
066109 28 mm 8.0 110 55 54 43 107 54 142 0.6
066399 28 mm 13.0 100 50 52 43 107 54 140 0.7

066108

Dim. 22 mm
Kvs m³/h 8.0
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
G mm 138
Gewicht (kg) 0.4
Maßzeichnungen
Artikelliste

066109

Dim. 28 mm
Kvs m³/h 8.0
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
G mm 142
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066399

Dim. 28 mm
Kvs m³/h 13.0
A mm 100
B mm 50
C mm 52
D mm 43
E mm 107
F mm 54
G mm 140
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste
LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 3 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066433 Rp ¾" 7.0 5 Nm 70 35 39 43 107 54 126 0.6
066434 Rp 1" 8.0 5 Nm 74 37 40 43 107 54 127 0.6
066435 Rp 1¼" 8.0 5 Nm 84 42 45 43 107 54 0.9

066433

Dim. Rp ¾"
Kvs m³/h 7.0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 126
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066434

Dim. Rp 1"
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066435

Dim. Rp 1¼"
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 84
B mm 42
C mm 45
D mm 43
E mm 107
F mm 54
G mm
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

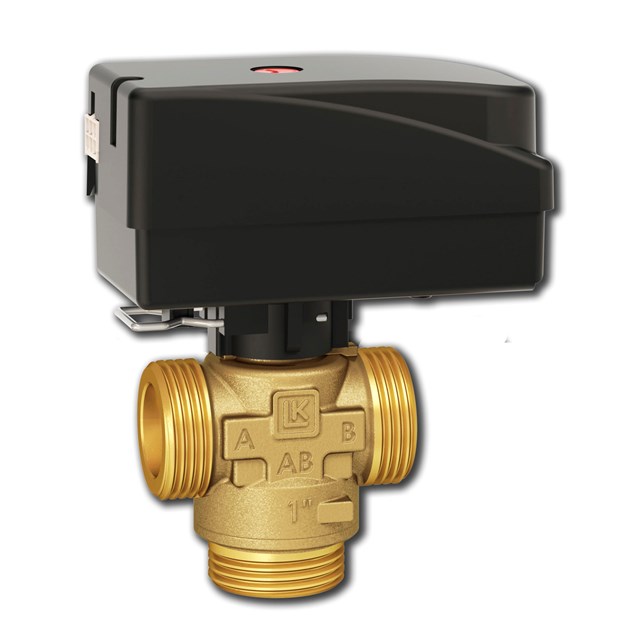

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Aussengewinde 4 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066426 G ¾" 7.0 5 Nm 70 35 39 43 107 54 127 0.6
066427 G 1" 8.0 5 Nm 62 31 39 43 107 54 127 0.6
066428 G 1¼" 8.0 5 Nm 74 37 40 43 107 54 128 0.9
066429 G 1¼" 13.0 5 Nm 88 44 48 43 107 54 120 1.1

066426

Dim. G ¾"
Kvs m³/h 7.0
Drehmoment 5 Nm
A mm 70
B mm 35
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066427

Dim. G 1"
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 62
B mm 31
C mm 39
D mm 43
E mm 107
F mm 54
G mm 127
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066428

Dim. G 1¼"
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 74
B mm 37
C mm 40
D mm 43
E mm 107
F mm 54
G mm 128
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

066429

Dim. G 1¼"
Kvs m³/h 13.0
Drehmoment 5 Nm
A mm 88
B mm 44
C mm 48
D mm 43
E mm 107
F mm 54
G mm 120
Gewicht (kg) 1.1
Maßzeichnungen
Artikelliste

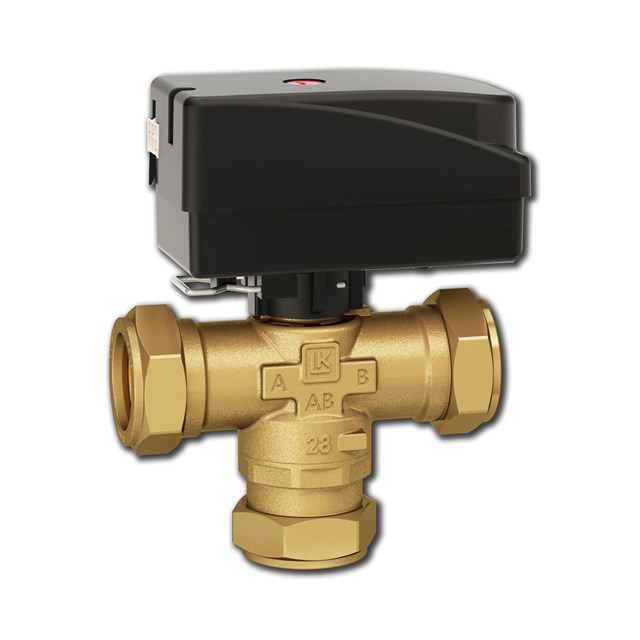

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Klemmverschraubung 3 artikel

Artikel Dim. Kvs m³/h Drehmoment A mm B mm C mm D mm E mm F mm G mm Gewicht (kg) Maßzeichnungen Artikelliste
066430 22 mm 8.0 5 Nm 110 55 50 43 107 54 138 0.7
066431 28 mm 8.0 5 Nm 110 55 54 43 107 54 142 0.9
066432 28 mm 13.0 5 Nm 100 57 59 43 107 54 140 1.1

066430

Dim. 22 mm
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 50
D mm 43
E mm 107
F mm 54
G mm 138
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

066431

Dim. 28 mm
Kvs m³/h 8.0
Drehmoment 5 Nm
A mm 110
B mm 55
C mm 54
D mm 43
E mm 107
F mm 54
G mm 142
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

066432

Dim. 28 mm
Kvs m³/h 13.0
Drehmoment 5 Nm
A mm 100
B mm 57
C mm 59
D mm 43
E mm 107
F mm 54
G mm 140
Gewicht (kg) 1.1
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Das Umschaltventil LK 525 MultiZone 3W ist ein leistungsstarkes, motorisiertes 3-Wege-Umschaltventil für die präzise Ein-/Aus-Regelung in Heiz- und Kühlsystemen. Es wurde speziell für anspruchsvolle Anwendungen entwickelt – insbesondere für den Einsatz mit Wärmepumpen, bei denen lange Stillstandszeiten auftreten können.

Dank seines innovativen Drehschiebers hält das Ventil auch höheren Differenzdrücken stand und minimiert das Risiko des Festsetzens – selbst nach längeren Betriebsunterbrechungen. Damit garantiert es eine dauerhaft zuverlässige Funktion.
Eine integrierte Positionsanzeige am Motor zeigt jederzeit an, welcher Ventilanschluss geöffnet ist – für maximale Kontrolle im Betrieb.
Für zusätzliche Sicherheit kann ein Kunststoffadapter zwischen Ventil und Motor installiert werden. Dieser schützt den Motor effektiv vor Kondensation, Vereisung und hohen Temperaturen.
Die zuletzt eingestellte Ventilposition wird auch ohne Versorgungsspannung beibehalten. Die Montage ist einfach und sicher – dank klar definierter Einbauposition des Motors.

Ihr Vorteil:
Maximale Betriebssicherheit, langlebige Technik und zuverlässige Umschaltung – selbst unter anspruchsvollen Bedingungen.

Technische Daten

Drehwinkel: 60°
Leckage: < 0.1% av Kvs vid 100 kPa
Laufzeit: 8 s
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 100 Kpa (1 bar)
Arbeitstemperatur: Min. 5 °C/Max. 80 °C (90 °C kurzfristig)
Kvs 13: Min. 5 °C/Max. 70 °C (80 °C kurzfristig)
Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig)
Umgebungstemperatur: Min. 1 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde, ISO 228/1
Schutzart: IP 40 (Molex®) / IP 44 (Kabel)
Flüssigkeit: Wasser - Glykol max. 50% Ethanol max. 30%, Wasser
Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig
Signalkontakt: Einpolig SPST
Kabelspezifikation: 3 x 0.75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
9 VA, 230 VAC, 50 Hz (50802229)
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12164 CW614N
Material, Innenteile/Welle: PPS Komposit
Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa
Flussigkeit 2: Kvs 13 - Wasser
Typengenehmigung: CE (Nur Stellmotor)

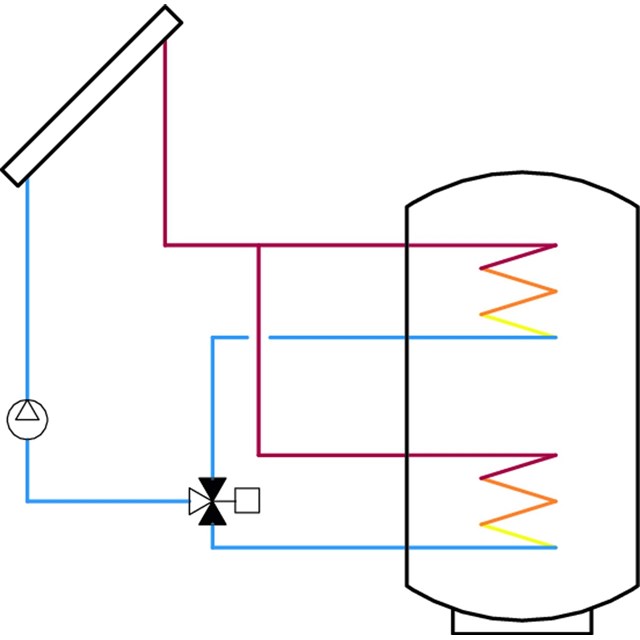

Anwendungen

LK 525 MultiZone 3V

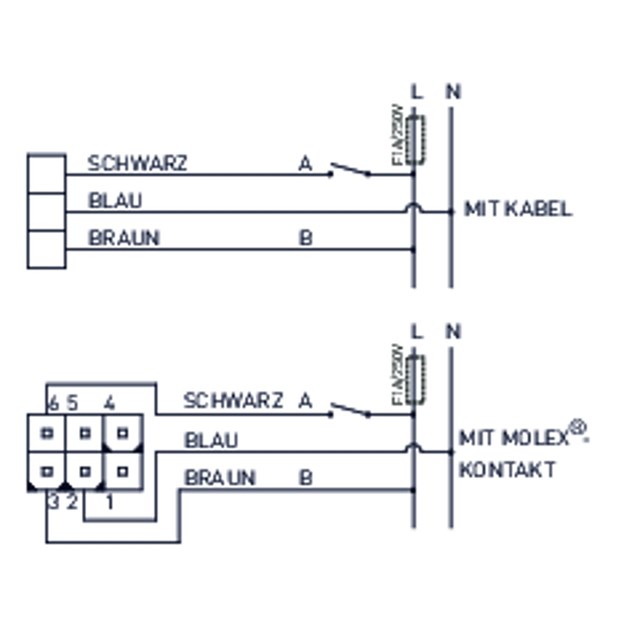

Elektrischer Anschluss

LK 525 MultiZone 3V
LK 525 MultiZone 3V
LK 525 MultiZone 3V

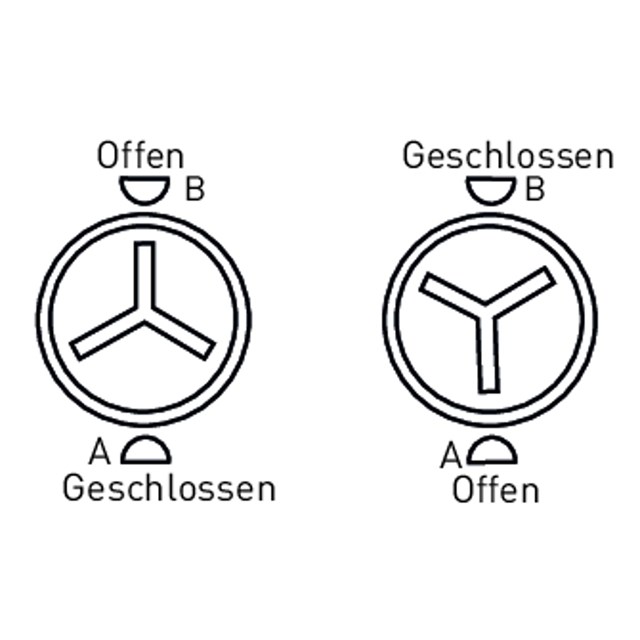

Technische Diagramme

LK 525 MultiZone 3V

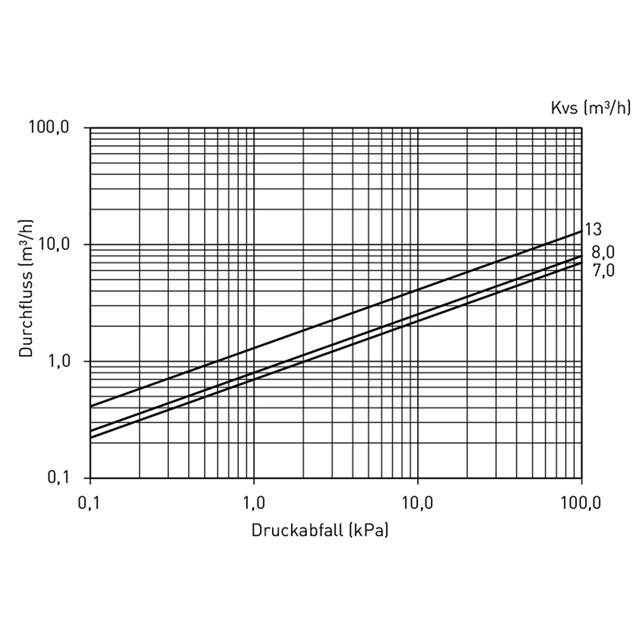

Kapazitätsdiagramm

Downloads

Produktblatt

LK 525 MultiZone 3W

Zertifikat/Typengenehmigung

CE Declaration of Conformity - LK 525

Bedienungsanleitung

525 MultiZone 3V - Instruction_048270

Bedienungsanleitung

525 Isolering - Instruction_248086

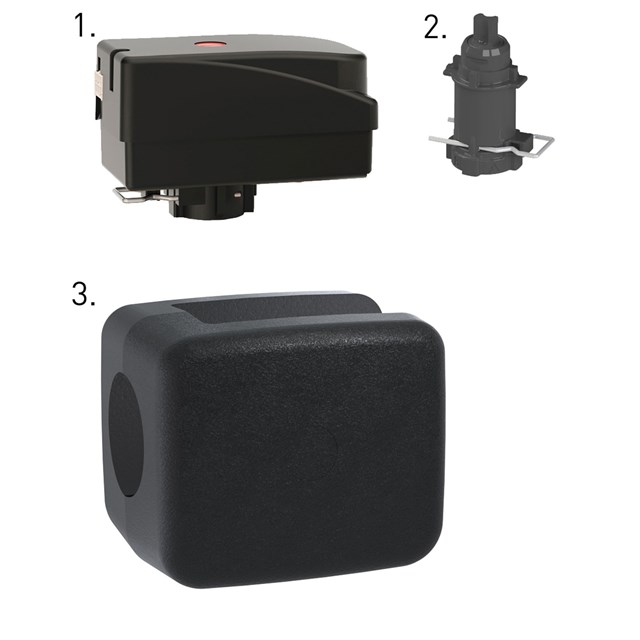

Zubehör & Ersatzteile

Artikelnr. Artikel Position
066177 LK 525 3V Adapter Polar / Solar 2

Videos

LK 525 MultiZone - Schnellanschluss
LK 525 MultiZone in einem System
LK 525 MultiZone

FAQ-fragen & Antworten

Kann man ein Honeywell-Wechselventil mit Stellmotor gegen ein LK 525 MultiZone mit Stellmotor austauschen?

Das ist problemlos ohne Anpassung möglich.
