LK 527 MultiZone 2V

LK 527 MultiZone 2W

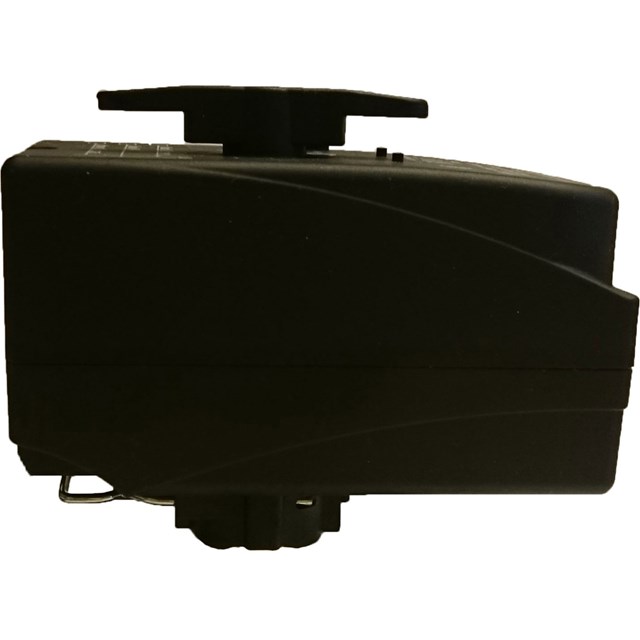

  • Klicksystem für Stellmotor
  • Einfache manuelle Bedienung
  • Deutliche Positionsanzeige

Das LK 527 MultiZone 2W ist ein motorisierter 2-Wege-Kugelhahn zur automatischen Steuerung des Volumenstroms in Heizungs-, Kühl- und Trinkwassersystemen. Die robuste Kugelhahntechnik gewährleistet eine zuverlä...

Weiterlesen

LK 527 MultiZone 2W

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

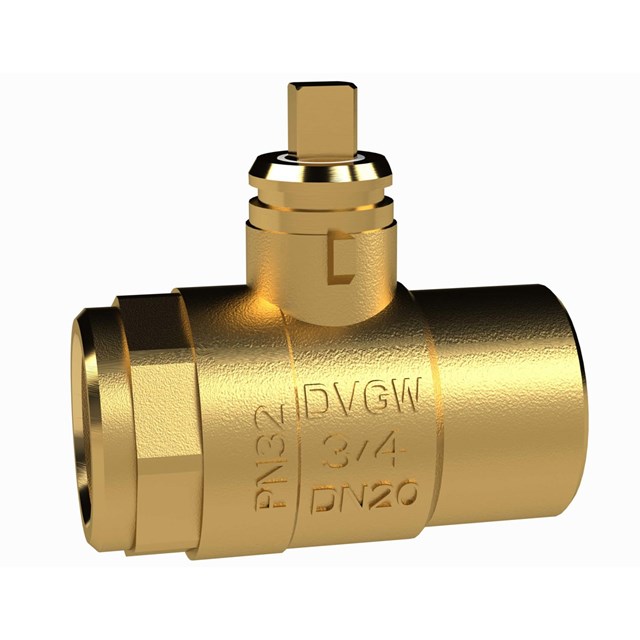

LK 527 2W - Innengewinde

LK 527 2W - Innengewinde 4 artikel

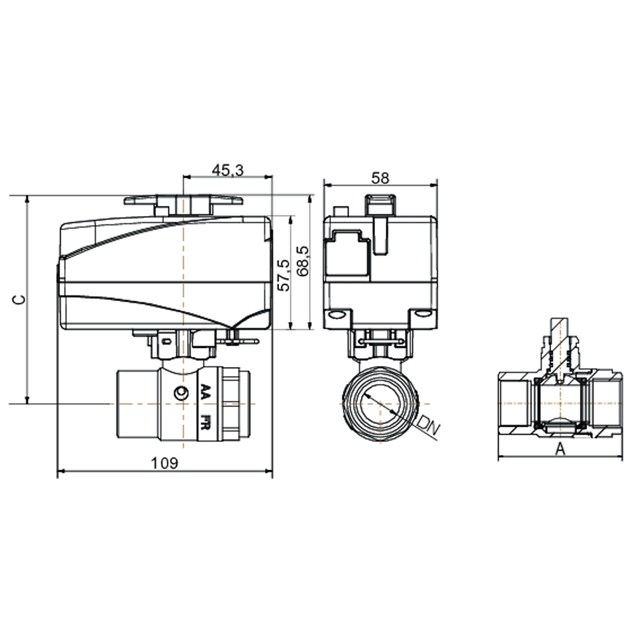

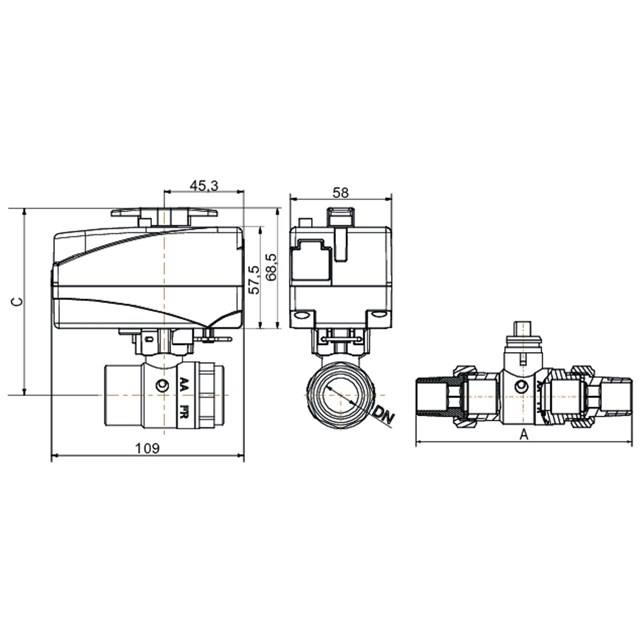

Artikel Dim. Kvs m³/h A mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
066263 Rp ½” 20.0 62 104 0.6
066264 Rp ¾” 45.0 68 107 0.7
066265 Rp 1” 60.0 81 112 0.9
066266 Rp 1¼” 100.0 86 117 1.1

066263

Dim. Rp ½”
Kvs m³/h 20.0
A mm 62
C mm 104
Gewicht (kg) 0.6
Maßzeichnungen
Artikelliste

066264

Dim. Rp ¾”
Kvs m³/h 45.0
A mm 68
C mm 107
Gewicht (kg) 0.7
Maßzeichnungen
Artikelliste

066265

Dim. Rp 1”
Kvs m³/h 60.0
A mm 81
C mm 112
Gewicht (kg) 0.9
Maßzeichnungen
Artikelliste

066266

Dim. Rp 1¼”
Kvs m³/h 100.0
A mm 86
C mm 117
Gewicht (kg) 1.1
Maßzeichnungen
Artikelliste

Andere Dimension auf Anfrage.

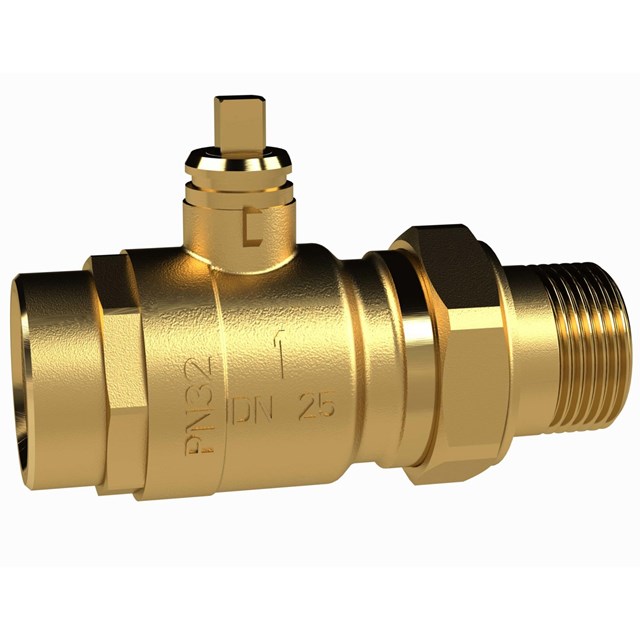

LK 527 2W - Aussengewinde / Innengewinde

LK 527 2W - Aussengewinde / Innengewinde 0 artikel

Artikelliste

Andere Temperaturen und Dimension auf Anfrage.

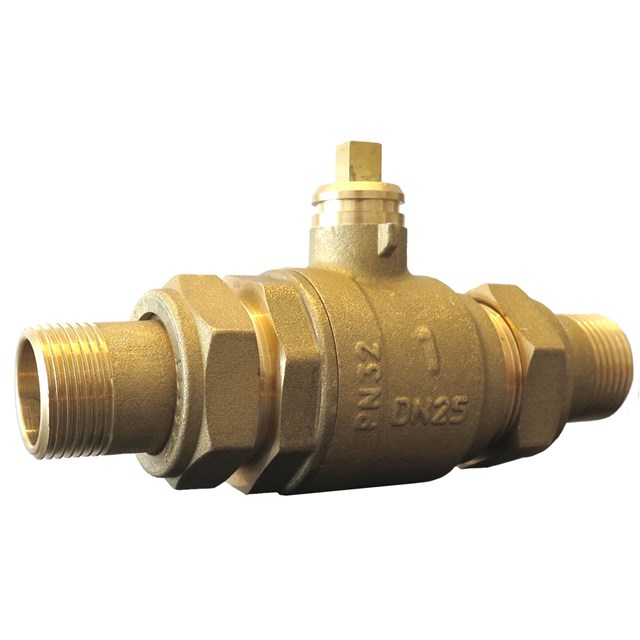

LK 527 2W - Aussengewinde, mit Verschraubungssatz

LK 527 2W - Aussengewinde, mit Verschraubungssatz 0 artikel

Artikelliste

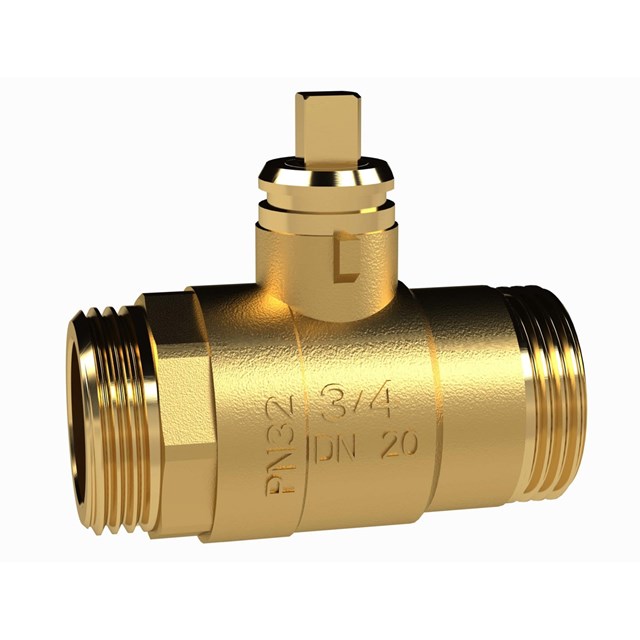

LK 527 2W - Aussengewinde

LK 527 2W - Aussengewinde 2 artikel

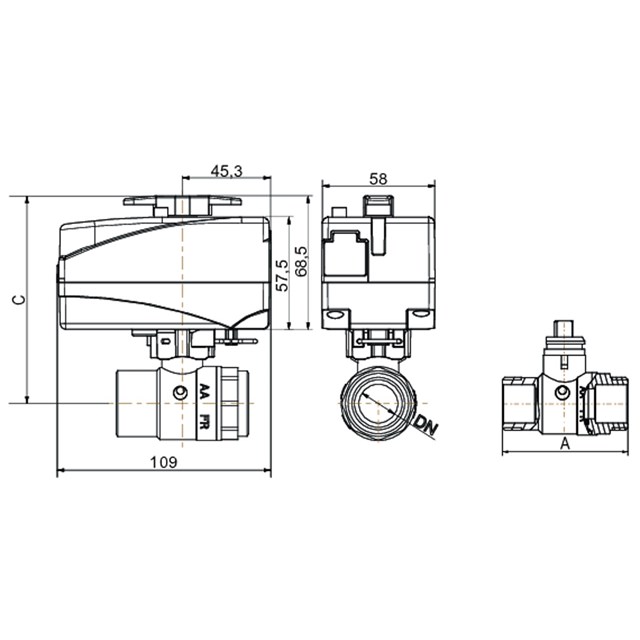

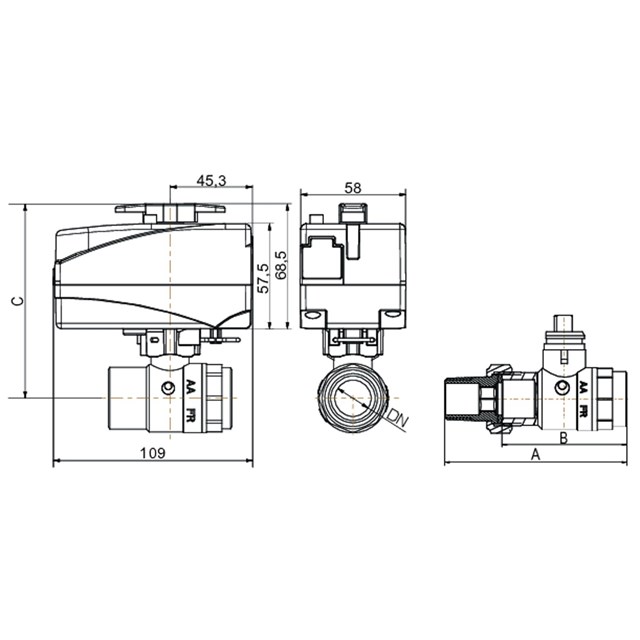

Artikel Dim. Kvs m³/h A mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
066279 G 1” 45.0 74 107 0.8
066280 G 1¼” 60.0 82 112 1

066279

Dim. G 1”
Kvs m³/h 45.0
A mm 74
C mm 107
Gewicht (kg) 0.8
Maßzeichnungen
Artikelliste

066280

Dim. G 1¼”
Kvs m³/h 60.0
A mm 82
C mm 112
Gewicht (kg) 1
Maßzeichnungen
Artikelliste

Andere Dimension auf Anfrage.

Detailinformationen

Beschreibung

Das LK 527 MultiZone 2W ist ein motorisierter 2-Wege-Kugelhahn zur automatischen Steuerung des Volumenstroms in Heizungs-, Kühl- und Trinkwassersystemen.
Die robuste Kugelhahntechnik gewährleistet eine zuverlässige Funktion auch bei hohen Druckdifferenzen.

Seine kompakte Bauweise und die einfache Montage ermöglichen eine schnelle Integration in neue oder bestehende Anlagen. Eine manuelle Notbetätigung sorgt zusätzlich für hohe Betriebssicherheit.

Ihre Vorteile:
• Präzise Durchflussregelung
• Robuste Kugelhahntechnik
• Hohe Betriebssicherheit
• Einfache Montage
• Manuelle Notbetätigung

Technische Daten

Max. Arbeitsdruck: 3,2 MPa (32 bar)
Max. Differenzdruck: 600 Kpa (6 bar)
Arbeitstemperatur: Min. 2 °C/Max. 110 °C
Umgebungstemperatur: Min. 1 °C/Max. 55 °C
Gewindenorm: R - Aussengewinde konisch, Rp - Innengewinde, G - Aussengewinde
Schutzart: IP 44
Flüssigkeit: Wasser - Glykol max. 50%
Elektrischer Anschluss: Festkabel
Signalkontakt: 2-Punkt SPST
Kabelspezifikation: 3 x 0.75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Stellmotor: 230 VAC, 50 Hz
Material, Gehäuse: Messing EN 12165 CW617N
Material, Kugel: Messing CW617N
Typengenehmigung: Ventilmotor: CE
Ventil: DIN-DVGW*, WRAS*, ACS

*Gilt 527 MultiZone 2W Innengewinde

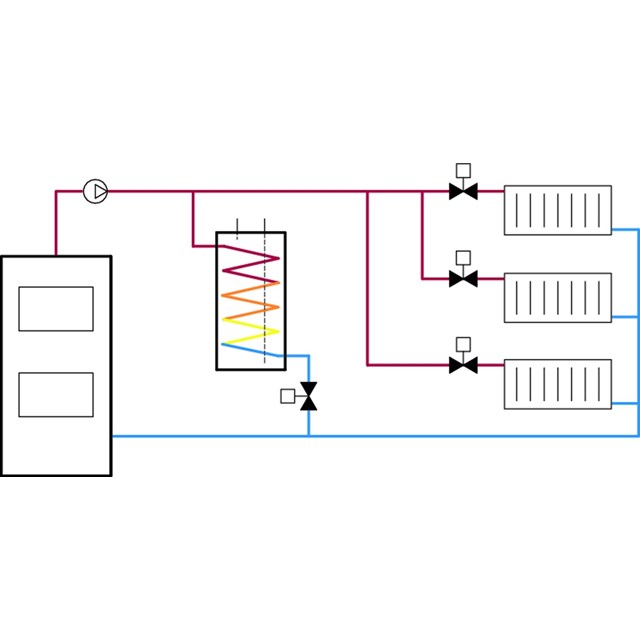

Anwendungen

LK 527 MultiZone 2V

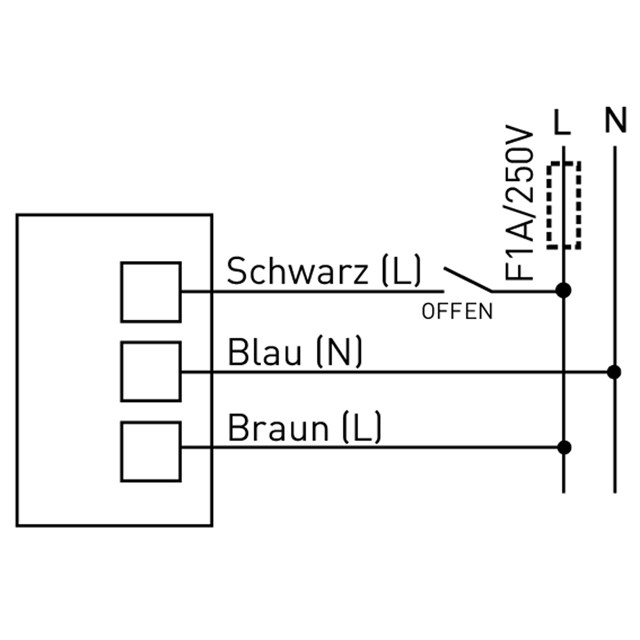

Elektrischer Anschluss

LK 527 MultiZone 2V

Technische Diagramme

LK 527 MultiZone 2V

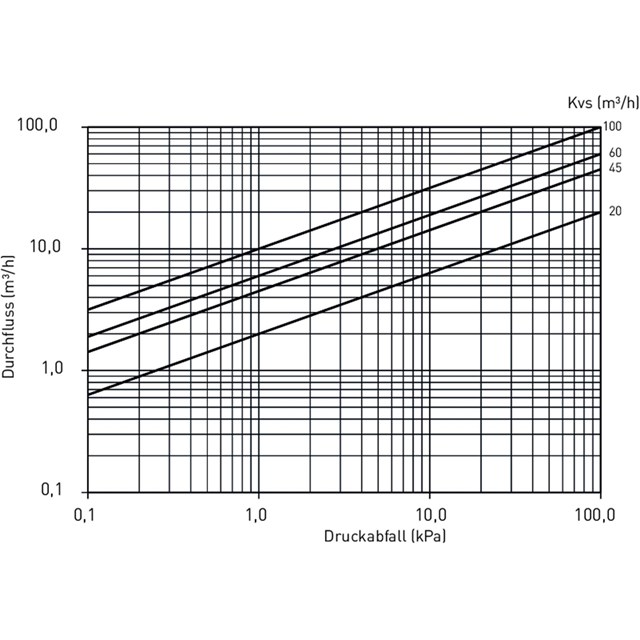

Kapazitätsdiagramm

Downloads

Produktblatt

LK 527 MultiZone 2W

Bedienungsanleitung

LK 527 MultiZone 2W-Instruction_248383
