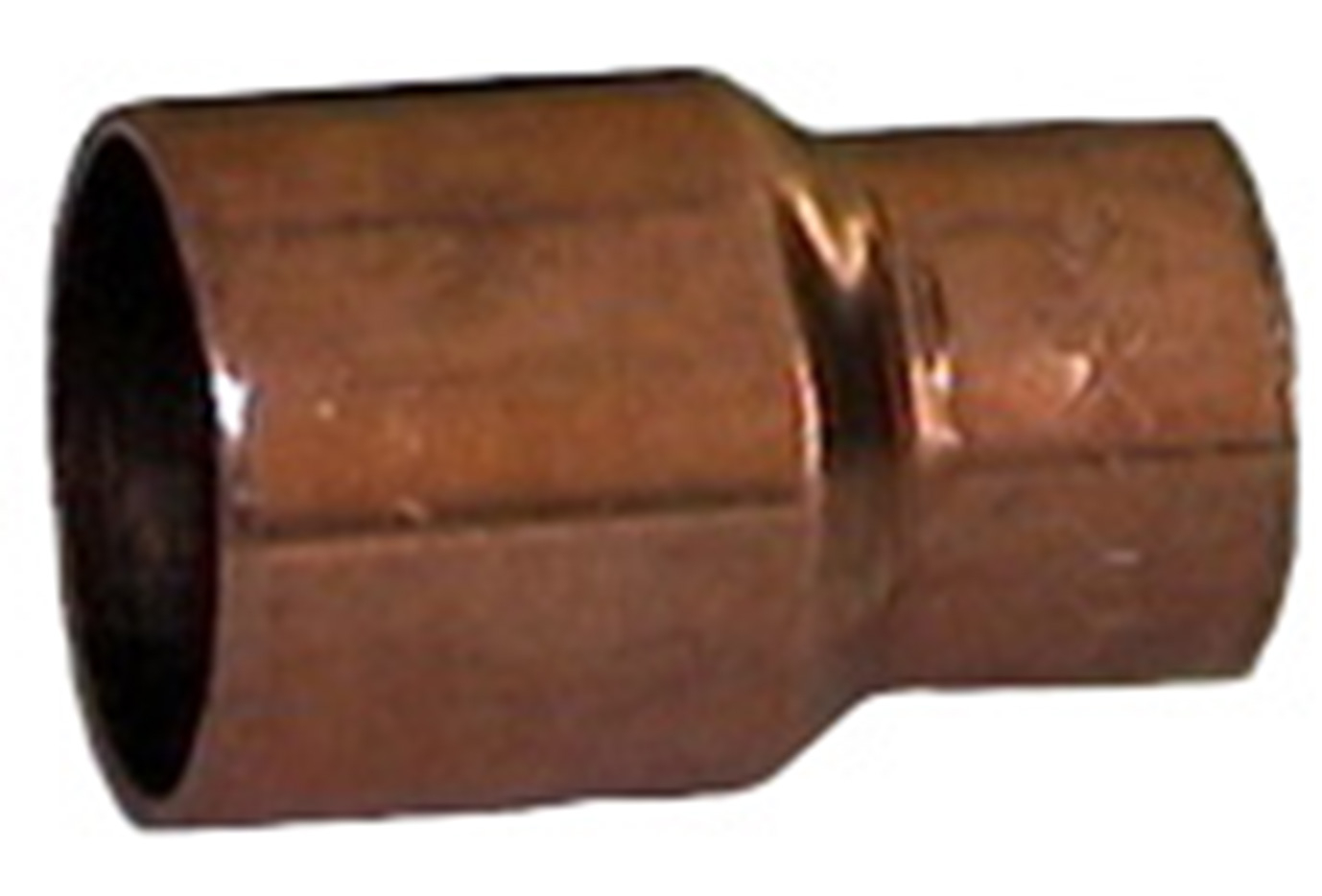

Reduziernippel 5243

Reduziernippel 5243

Reduziernippel geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Reduziernippel 5243

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Reduziernippel 5243 – Aussenlötung/ Innenlötung

Reduziernippel 5243 – Aussenlötung/ Innenlötung 38 artikel

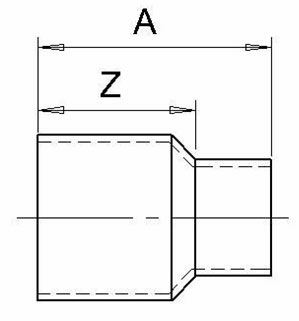

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 72 01 8 x 6 17 11 0,01
200 72 19 10 x 6 18 11 0,01
200 72 27 10 x 8 17 9 0,01
200 72 35 12 x 6 23 17 0,01
200 72 43 12 x 8 23 16 0,01
200 72 50 12 x 10 21 13 0,01
200 72 76 15 x 10 25 17 0,01
200 72 84 15 x 12 25 14 0,01
200 73 34 18 x 10 29 21 0,01
200 73 42 18 x 12 28 19 0,01
200 73 59 18 x 15 30 18 0,01
200 73 83 22 x 10 33 24 0,02
200 73 91 22 x 12 33 24 0,02
200 74 09 22 x 15 34 23 0,02
200 74 25 22 x 18 35 22 0,02
200 74 58 28 x 12 43 32 0,03
200 74 66 28 x 15 42 30 0,04
200 74 82 28 x 18 40 27 0,04
200 74 90 28 x 22 42 26 0,03
200 75 24 35 x 15 55 44 0,06
200 75 32 35 x 18 53 43 0,06
200 75 40 35 x 22 52 36 0,06
200 75 57 35 x 28 53 43 0,05
200 76 23 42 x 15 0,07
200 76 49 42 x 18 64 49 0,08
200 76 56 42 x 22 60 44 0,09
200 76 64 42 x 28 58 39 0,09
200 76 72 42 x 35 58 35 0,09
200 77 19 54 x 22 67 52 0,1
200 77 22 54 x 28 70 52 0,1
200 77 30 54 x 35 72 49 0,2
200 77 55 54 x 42 70 43 0,1
200 78 05 70 x 42 89 58 0,3
200 78 13 70 x 54 85 49 0,3
200 78 39 76 x 54 87 51 0,3
051058 89 x 54 93 61 1,0
200 78 62 89 x 76 84 50 1,0
051256 108 x 54 122 90

200 72 01

Dim. 8 x 6
A mm 17
Z mm 11
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 19

Dim. 10 x 6
A mm 18
Z mm 11
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 27

Dim. 10 x 8
A mm 17
Z mm 9
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 35

Dim. 12 x 6
A mm 23
Z mm 17
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 43

Dim. 12 x 8
A mm 23
Z mm 16
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 50

Dim. 12 x 10
A mm 21
Z mm 13
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 76

Dim. 15 x 10
A mm 25
Z mm 17
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 72 84

Dim. 15 x 12
A mm 25
Z mm 14
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 73 34

Dim. 18 x 10
A mm 29
Z mm 21
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 73 42

Dim. 18 x 12
A mm 28
Z mm 19
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 73 59

Dim. 18 x 15
A mm 30
Z mm 18
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 73 83

Dim. 22 x 10
A mm 33
Z mm 24
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 73 91

Dim. 22 x 12
A mm 33
Z mm 24
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 74 09

Dim. 22 x 15
A mm 34
Z mm 23
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 74 25

Dim. 22 x 18
A mm 35
Z mm 22
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 74 58

Dim. 28 x 12
A mm 43
Z mm 32
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 74 66

Dim. 28 x 15
A mm 42
Z mm 30
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

200 74 82

Dim. 28 x 18
A mm 40
Z mm 27
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

200 74 90

Dim. 28 x 22
A mm 42
Z mm 26
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 75 24

Dim. 35 x 15
A mm 55
Z mm 44
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 75 32

Dim. 35 x 18
A mm 53
Z mm 43
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 75 40

Dim. 35 x 22
A mm 52
Z mm 36
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 75 57

Dim. 35 x 28
A mm 53
Z mm 43
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 76 23

Dim. 42 x 15
A mm
Z mm
Gewicht (kg) 0,07
Maßzeichnungen
Artikelliste

200 76 49

Dim. 42 x 18
A mm 64
Z mm 49
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

200 76 56

Dim. 42 x 22
A mm 60
Z mm 44
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 76 64

Dim. 42 x 28
A mm 58
Z mm 39
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 76 72

Dim. 42 x 35
A mm 58
Z mm 35
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 77 19

Dim. 54 x 22
A mm 67
Z mm 52
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 77 22

Dim. 54 x 28
A mm 70
Z mm 52
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 77 30

Dim. 54 x 35
A mm 72
Z mm 49
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 77 55

Dim. 54 x 42
A mm 70
Z mm 43
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 78 05

Dim. 70 x 42
A mm 89
Z mm 58
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

200 78 13

Dim. 70 x 54
A mm 85
Z mm 49
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

200 78 39

Dim. 76 x 54
A mm 87
Z mm 51
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

051058

Dim. 89 x 54
A mm 93
Z mm 61
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

200 78 62

Dim. 89 x 76
A mm 84
Z mm 50
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

051256

Dim. 108 x 54
A mm 122
Z mm 90
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Reduziernippel geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische Daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Kupfer Cu entsprechend DIN 1787, ISO 1337

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Reduziernippel 5243
