Winkel 4096E

Winkel 4096E

Winkel-Einschraubteil 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 4096E

Artikel

Winkel 4096E – Innenlötung / Aussengewinde

Winkel 4096E – Innenlötung / Aussengewinde 2 artikel

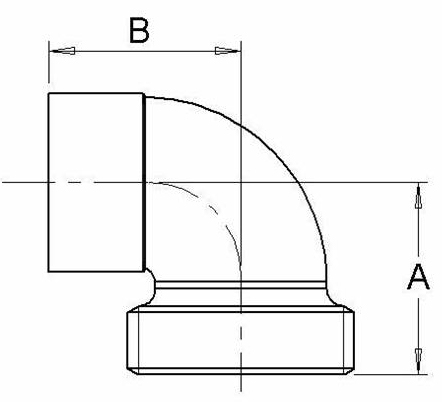

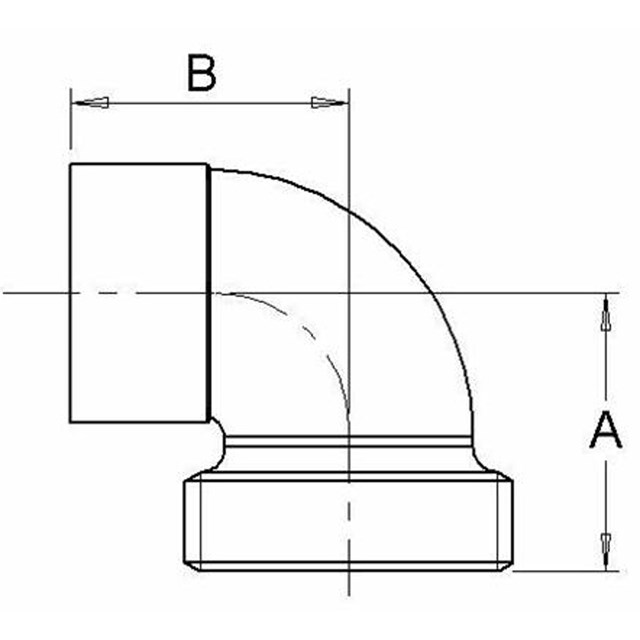

Gewindestandard gemäß DIN - ISO 228. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
051105 22 x 1" 28 28 0,09
051122 28 x 1¼" 35 35 0,3

051105

Dim. 22 x 1"
A mm 28
B mm 28
Gewicht (kg) 0,09

051122

Dim. 28 x 1¼"
A mm 35
B mm 35
Gewicht (kg) 0,3

Detailinformationen

Beschreibung

Winkel-Einschraubteil 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

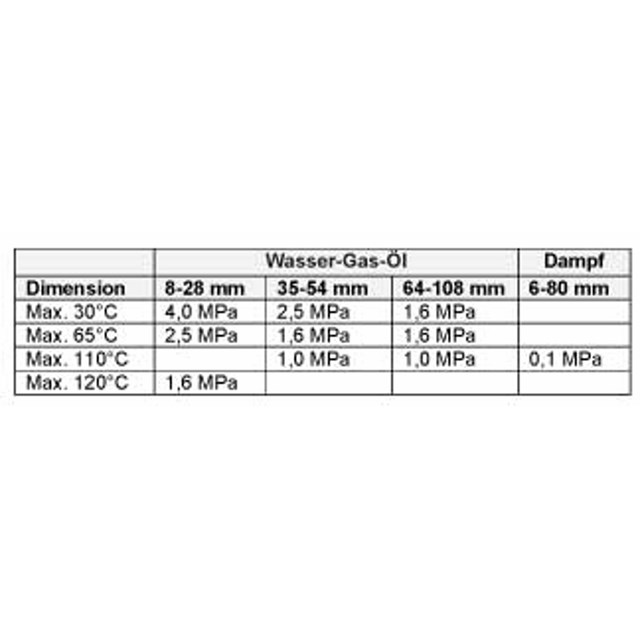

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
