Gerade Verschraubung 303

Gerade Verschraubung 303

Gerade Verschraubung , geeignet für Heiz- und Trinkwasser, Luft, Gas und manche Öle. Für mehr Informationen, siehe gesondertes Produktblatt zu Klemmverschraubungen.

Gerade Verschraubung 303

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

303 – Klemmverschraubung/ Innengewinde

303 – Klemmverschraubung/ Innengewinde 19 artikel

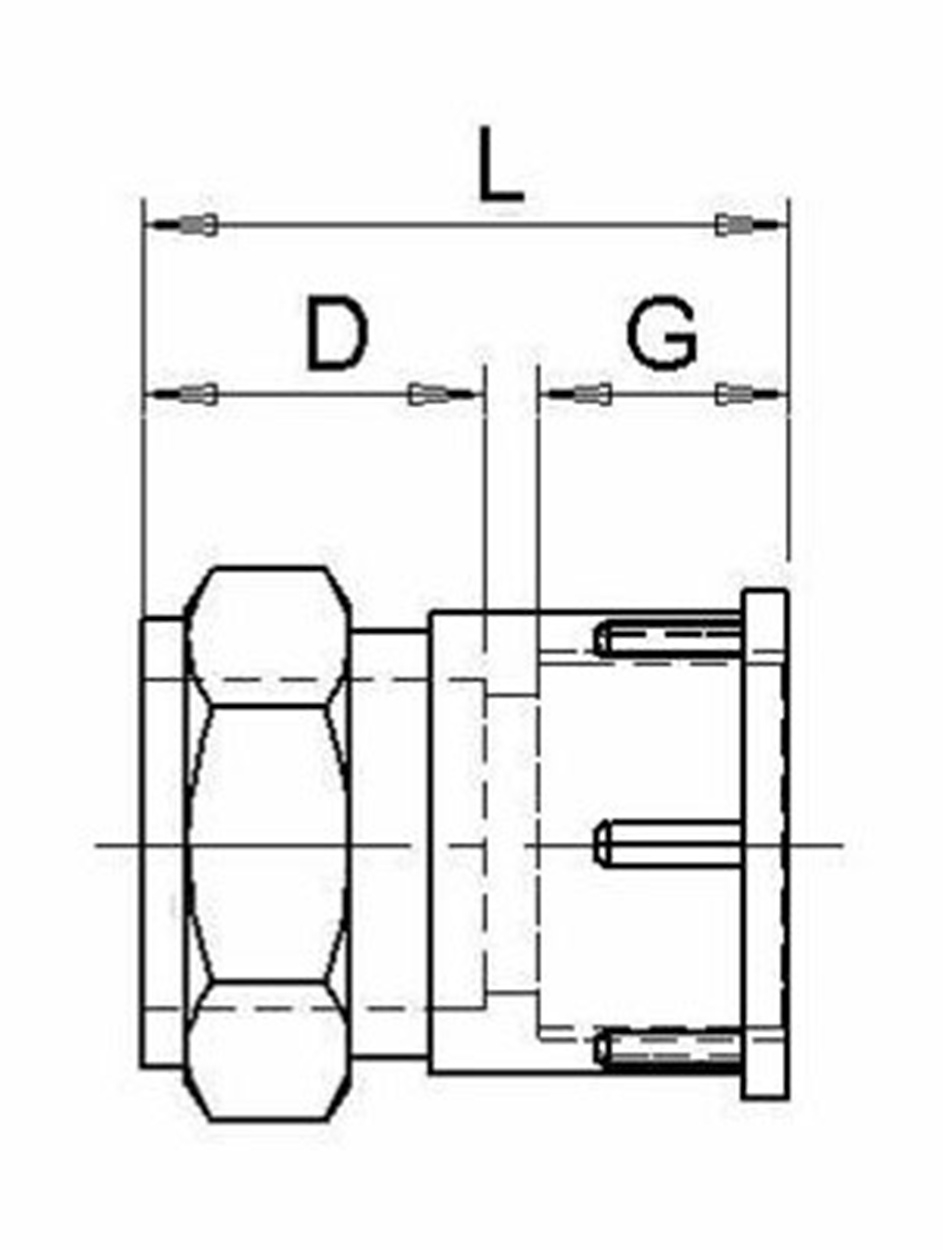

Die Verschraubung wird auf Anfrage auch in verchromter Ausführung angeboten. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation. Die Mutter für Verschraubungen bis einschließlich 28 mm ist mit einer Schlüsselraute mit Rillen versehen. Die Dimensionen 35, 42 und 54 mm haben eine Mutter mit Sechskantgriff.

Artikel Dim. D mm G mm L mm Gewicht (kg) CO₂-EQ. (Kg) Maßzeichnungen Artikelliste
189 08 21 8 x G8 17 11 33 0,03
189 08 62 10 x G10 18 13 34 0,04
189 08 70 10 x G15 18 16 36 0,05
189 09 04 12 x G10 20 13 36 0,04
189 09 12 12 x G15 20 15 39 0,06
189 09 53 15 x G10 21 12 35 0,06
189 09 61 15 x G15 22 15 40 0,07
189 09 79 15 x G20 22 15 43 0,08
189 09 95 16 x G15 22 15 42 0,08
189 10 01 18 x G15 24 15 43 0,08
189 10 19 18 x G20 24 17 45 0,08
189 10 35 22 x G15 24 14 39 0,1
189 10 43 22 x G20 23 17 44 0,1
189 10 50 22 x G25 25 22 49 0,2
189 10 92 28 x G20 25 17 46 0,1
189 11 00 28 x G25 26 18 48 0,2
189 11 34 35 x G25 30 22 56 0,2
189 11 42 35 x G32 29 22 56 0,2
189 11 91 54 x G50 40 27 71 0,6

189 08 21

Dim. 8 x G8
D mm 17
G mm 11
L mm 33
Gewicht (kg) 0,03
CO₂-EQ. (Kg)
Maßzeichnungen
Artikelliste

189 08 62

Dim. 10 x G10
D mm 18
G mm 13
L mm 34
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

189 08 70

Dim. 10 x G15
D mm 18
G mm 16
L mm 36
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

189 09 04

Dim. 12 x G10
D mm 20
G mm 13
L mm 36
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

189 09 12

Dim. 12 x G15
D mm 20
G mm 15
L mm 39
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

189 09 53

Dim. 15 x G10
D mm 21
G mm 12
L mm 35
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

189 09 61

Dim. 15 x G15
D mm 22
G mm 15
L mm 40
Gewicht (kg) 0,07
Maßzeichnungen
Artikelliste

189 09 79

Dim. 15 x G20
D mm 22
G mm 15
L mm 43
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

189 09 95

Dim. 16 x G15
D mm 22
G mm 15
L mm 42
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

189 10 01

Dim. 18 x G15
D mm 24
G mm 15
L mm 43
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

189 10 19

Dim. 18 x G20
D mm 24
G mm 17
L mm 45
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

189 10 35

Dim. 22 x G15
D mm 24
G mm 14
L mm 39
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

189 10 43

Dim. 22 x G20
D mm 23
G mm 17
L mm 44
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

189 10 50

Dim. 22 x G25
D mm 25
G mm 22
L mm 49
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

189 10 92

Dim. 28 x G20
D mm 25
G mm 17
L mm 46
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

189 11 00

Dim. 28 x G25
D mm 26
G mm 18
L mm 48
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

189 11 34

Dim. 35 x G25
D mm 30
G mm 22
L mm 56
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

189 11 42

Dim. 35 x G32
D mm 29
G mm 22
L mm 56
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

189 11 91

Dim. 54 x G50
D mm 40
G mm 27
L mm 71
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Gerade Verschraubung , geeignet für Heiz- und Trinkwasser, Luft, Gas und manche Öle. Für mehr Informationen, siehe gesondertes Produktblatt zu Klemmverschraubungen.

Technische Daten

Max. Arbeitsdruck: 1,6 MPa
Arbeitstemperatur: Max. 100 °C
Gewindenorm: G - Innengewinde
Sonstiges: Material, entzinkungsbeständiges Messing,
Gewindestandard – die Dimensionen 8, 12 und 15 mm haben zylindrische Rohrgewinde (G) ¼”, ⅜” bzw. ½”.
