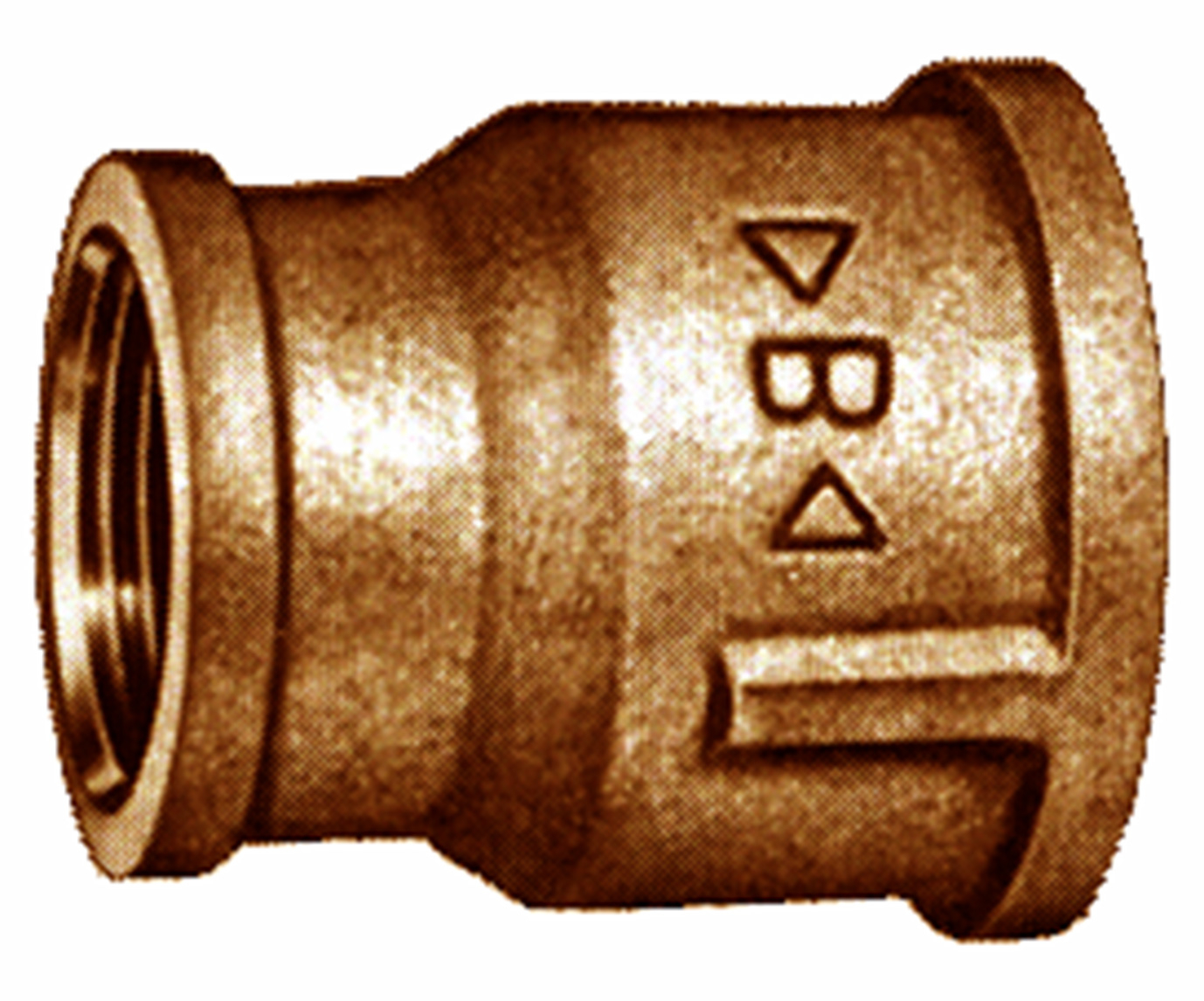

Muffe 3240

Muffe 3240

Muffe für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Muffe 3240

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3240 – Innengewinde

3240 – Innengewinde 11 artikel

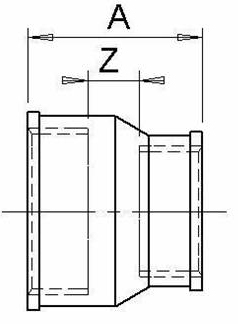

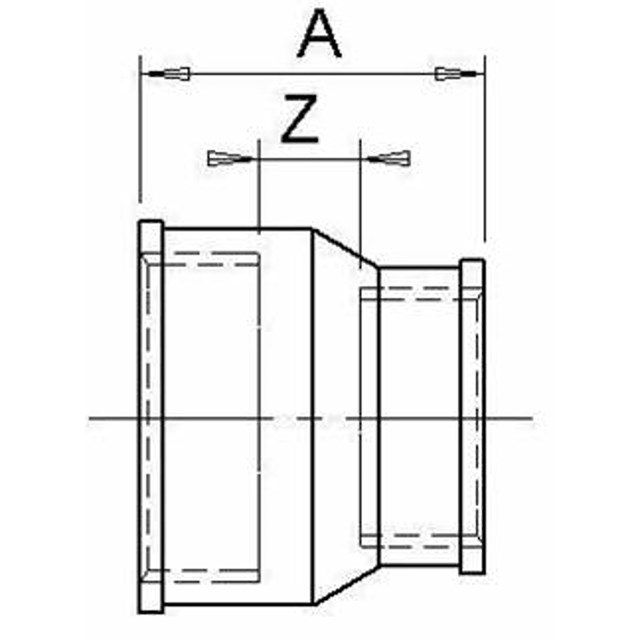

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
056485 ⅜" x ¼" 30 10 0,02
056486 ½" x ¼" 0,04
056487 ½" x ⅜" 36 13 0,06
056489 ¾" x ½" 39 11 0,09
056491 1" x ¾" 45 13 0,1
056393 1¼" x 1" 44 13 0,3
056493 1½" x ¾"
056494 1½" x 1" 45 17
056495 1½" x 1¼" 45 15
056496 2" x 1¼"
056497 2" x 1½" 45 11

056485

Dim. ⅜" x ¼"
A mm 30
Z mm 10
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

056486

Dim. ½" x ¼"
A mm
Z mm
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

056487

Dim. ½" x ⅜"
A mm 36
Z mm 13
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

056489

Dim. ¾" x ½"
A mm 39
Z mm 11
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

056491

Dim. 1" x ¾"
A mm 45
Z mm 13
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056393

Dim. 1¼" x 1"
A mm 44
Z mm 13
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

056493

Dim. 1½" x ¾"
A mm
Z mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

056494

Dim. 1½" x 1"
A mm 45
Z mm 17
Gewicht (kg)
Maßzeichnungen
Artikelliste

056495

Dim. 1½" x 1¼"
A mm 45
Z mm 15
Gewicht (kg)
Maßzeichnungen
Artikelliste

056496

Dim. 2" x 1¼"
A mm
Z mm
Gewicht (kg)
Maßzeichnungen
Artikelliste

056497

Dim. 2" x 1½"
A mm 45
Z mm 11
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Muffe für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
