LK 551 HydroMix

LK 551 HydroMix

  • Verbrühungsschutz
  • Einstellbare Temperatur

LK 551 HydroMix ist ein asymmetrisches Mischventil für die Warmwasserbereitung und Heizsysteme. Das Mischventil hat einen thermischen Einsatz zur ­Regelung der Warm­wassertemperatur. Es regelt sowohl die Heiß­w...

LK 551 HydroMix

Artikel

LK 551 - Innengewinde

LK 551 - Innengewinde 7 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
181616 Rp ½" 1,5 70 99 43,5 45 25 - 45 °C 0,5
181617 Rp ¾" 1,6 70 99 43,5 45 25 - 45 °C 0,5
181455 Rp ½" 1,5 70 99 43,5 45 35 - 65 °C 0,5
181486 Rp ¾" 1,6 70 99 43,5 45 35 - 65 °C 0,5
182203 Rp 1" 3,5 84 121 62 55 10 - 30 °C 0,9
182204 Rp 1" 4,2 84 121 62 55 25 - 45 °C 0,9
182205 Rp 1" 3,5 84 121 62 55 35 - 65 °C 0,9

181616

Dim. Rp ½"
Kvs m³/h 1,5
A mm 70
B mm 99
C mm 43,5
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181617

Dim. Rp ¾"
Kvs m³/h 1,6
A mm 70
B mm 99
C mm 43,5
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181455

Dim. Rp ½"
Kvs m³/h 1,5
A mm 70
B mm 99
C mm 43,5
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181486

Dim. Rp ¾"
Kvs m³/h 1,6
A mm 70
B mm 99
C mm 43,5
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182203

Dim. Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 121
C mm 62
D mm 55
Anmerkung 10 - 30 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182204

Dim. Rp 1"
Kvs m³/h 4,2
A mm 84
B mm 121
C mm 62
D mm 55
Anmerkung 25 - 45 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182205

Dim. Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 121
C mm 62
D mm 55
Anmerkung 35 - 65 °C
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste
LK 551 - Aussengewinde

LK 551 - Aussengewinde 13 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
181618 G ½" 1,3 70 42,5 99 45 25 - 45 °C 0,4
181619 G ¾" 1,5 70 43,5 99 45 25 - 45 °C 0,5
181620 G 1" 1,6 70 43,5 99 45 25 - 45 °C 0,5
181452 G ½" 1,3 70 42,5 99 45 35 - 65 °C 0,4
181453 G ¾" 1,5 70 43,5 99 45 35 - 65 °C 0,5
181454 G 1" 1,6 70 43,5 99 45 35 - 65 °C 0,5
182736 G 1" 1,6 70 43,5 99 45 35 - 65 °C *, WRAS 0,5
182197 G 1" 3,5 84 62 121 55 10 - 30 °C 0,7
182198 G 1" 3,5 84 62 121 55 25 - 45 °C 0,7
182199 G 1" 3,5 84 62 121 55 35 - 65 °C 0,7
182200 G 1¼" 3,5 84 62 121 55 10 - 30 °C 0,8
182201 G 1¼" 4,2 84 62 121 55 25 - 45 °C 0,8
182202 G 1¼" 3,5 84 62 121 55 35 - 65 °C 0,8

181618

Dim. G ½"
Kvs m³/h 1,3
A mm 70
B mm 42,5
C mm 99
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

181619

Dim. G ¾"
Kvs m³/h 1,5
A mm 70
B mm 43,5
C mm 99
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181620

Dim. G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181452

Dim. G ½"
Kvs m³/h 1,3
A mm 70
B mm 42,5
C mm 99
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

181453

Dim. G ¾"
Kvs m³/h 1,5
A mm 70
B mm 43,5
C mm 99
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181454

Dim. G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182736

Dim. G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Anmerkung 35 - 65 °C *, WRAS
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182197

Dim. G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 10 - 30 °C
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182198

Dim. G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 25 - 45 °C
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182199

Dim. G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 35 - 65 °C
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

182200

Dim. G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 10 - 30 °C
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

182201

Dim. G 1¼"
Kvs m³/h 4,2
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 25 - 45 °C
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

182202

Dim. G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 35 - 65 °C
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste
LK 551 - Klemmverschraubung

LK 551 - Klemmverschraubung 11 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
181621 15 mm 1,3 86,5 51 106 45 25 - 45 °C 0,4
181622 22 mm 1,6 85 52 106 45 25 - 45 °C 0,4
181523 15 mm 1,3 86,5 51 106 45 35 - 55 °C 0,5
181487 22 mm 1,6 85 52 106 45 35 - 55 °C 0,6
181456 15 mm 1,3 86,5 51 106 45 35 - 65 °C 0,5
182738 15 mm 1,3 86,5 51 106 45 35 - 65 °C *, WRAS 0,5
181457 22 mm 1,6 85 52 106 45 35 - 65 °C 0,6
182737 22 mm 1,6 85 52 106 45 35 - 65 °C *, WRAS 0,6
182206 28 mm 3,5 110 80 138 55 10 - 30 °C * 0,9
182207 28 mm 4,2 110 80 138 55 25 - 45 °C * 0,9
182208 28 mm 3,5 110 80 138 55 35 - 65 °C * 0,9

181621

Dim. 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

181622

Dim. 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Anmerkung 25 - 45 °C
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

181523

Dim. 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Anmerkung 35 - 55 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181487

Dim. 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Anmerkung 35 - 55 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

181456

Dim. 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

182738

Dim. 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Anmerkung 35 - 65 °C *, WRAS
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

181457

Dim. 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Anmerkung 35 - 65 °C
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182737

Dim. 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Anmerkung 35 - 65 °C *, WRAS
Gewicht (kg) 0,6
Maßzeichnungen
Artikelliste

182206

Dim. 28 mm
Kvs m³/h 3,5
A mm 110
B mm 80
C mm 138
D mm 55
Anmerkung 10 - 30 °C *
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182207

Dim. 28 mm
Kvs m³/h 4,2
A mm 110
B mm 80
C mm 138
D mm 55
Anmerkung 25 - 45 °C *
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

182208

Dim. 28 mm
Kvs m³/h 3,5
A mm 110
B mm 80
C mm 138
D mm 55
Anmerkung 35 - 65 °C *
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste
LK 551 - Überwurfmutter

LK 551 - Überwurfmutter 1 artikel

Artikel Dim. Dim. 2 Kvs m³/h A mm B mm C mm D mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
182431 G 1¼" 1½" Überwurfmutter 3,5 84 62 121 55 25 - 45 °C* 0,9

182431

Dim. G 1¼"
Dim. 2 1½" Überwurfmutter
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Anmerkung 25 - 45 °C*
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 551 HydroMix ist ein asymmetrisches Mischventil für die Warmwasserbereitung und Heizsysteme. Das Mischventil hat einen thermischen Einsatz zur ­Regelung der Warm­wassertemperatur. Es regelt sowohl die Heiß­wasser- als auch die Kaltwasserzufuhr um die ­gewünschte ­Temperatur zu erreichen. Das Ventil hat einen Verbrühungs­schutz, der den Zufluss von heißem Wasser bei Ausfall der Kalt­wasser­zufuhr unterbricht.

Der Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an.
C = zufließendes Kaltwasser
H = zufließendes Heißwasser
M = abfließendes Warmwasser

Bei der Montage auf Kessel/Speicher mit eingebautem Warmwasserbereiter sollte ein Abstand zwischen Ventil und Kessel/Speicher gelassen werden, damit die ­Funktion des Ventils nicht durch Wärmestrahlung beeinträchtigt wird.

Mit dem Ventilrad wird die ­gewünschte Warmwasser­temperatur innerhalb des Regelbereiches ­eingestellt. Die Schutzkappe verhindert eine unbeabsichtigte Änderung der Temperatureinstellung.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Arbeitstemperatur: Min. 5 °C/Max. 65 °C
Min. 5 °C/Max. 95 °C
Warmwassertemperatur: Min. 10 °C/Max. 30 °C (Max. 65 °C)
Min. 25 °C/Max. 45 °C
Min. 35 °C/Max. 55 °C
Min. 35 °C/Max. 65 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Material, Gehäuse: Messing EN 12165 CW617N, DZR-Messing EN 12165 CW625N
Sonstiges: Temperaturstabilität ±3 °C

Anwendungen

Technische Diagramme

Kapazitätsdiagramm

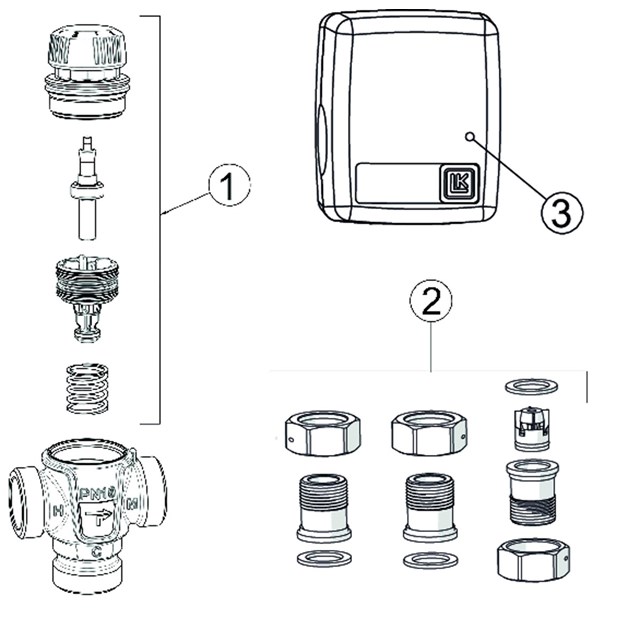

Zubehör & Ersatzteile

Artikelnr. Artikel Position
095234 Einsatz 551, 35 - 65 °C (Kvs 1,6) 1
095235 Einsatz 551, 25 - 45 °C 1
095236 Einsatz 551, 35 - 55°C 1
095348 Einsatz 551, 10 - 30 °C (Kvs 3,2-4,2) 1
095349 Einsatz 551, 25 - 45 °C, Kvs 3,2-4,2 1
095350 Einsatz 551, 35 - 65 °C, Kvs 3,2 - 4,2 1
092055 Verschraubungssatz G ½" x ¾" mit Überwurfmutter, Dichtungen, 2 Rückschlagventile 2
092054 Verschraubungssatz G ½" x ¾" mit Überwurfmutter, Dichtungen, 1 Rückschlagventil 2
092052 Verschraubungssatz G ¾" x 1" mit Überwurfmutter, Dichtungen, 1 Rückschlagventil 2
092053 Verschraubungssatz G ¾" x 1" mit Überwurfmutter, Dichtungen, 2 Rückschlagventile 2
092333 Verschraubungssatz M 1" x 1¼" mit Überwurfmutter, Dichtunge, 1 Rückschlagventil 2
092334 Verschraubungssatz G 1" x 1¼" mit Überwurfmutter, Dichtungen, 2 Rückschlagventile 2
187304 LK Isolierung, 551 (Kvs 1,3-1,6) 3
187310 LK Isolierung, 551 (Kvs 3,2-4,2) / 552 3

Videos

LK 551 HydroMix

FAQ-fragen & Antworten

Mein Brauchwassermischer hat anscheinend nicht mehr die eingestellte Temperatur. Woran kann dies liegen?

Unsere Brauchwassermischer sind in der Regel wartungsfrei. Allerdings kann es je nach Wasserqualität zu Verkalkungen kommen, wodurch Temperaturschwankungen entstehen können. In diesem Fall sollte der Brauchwassermischer getauscht werden.
