LK 840 ThermoMix®

Intern

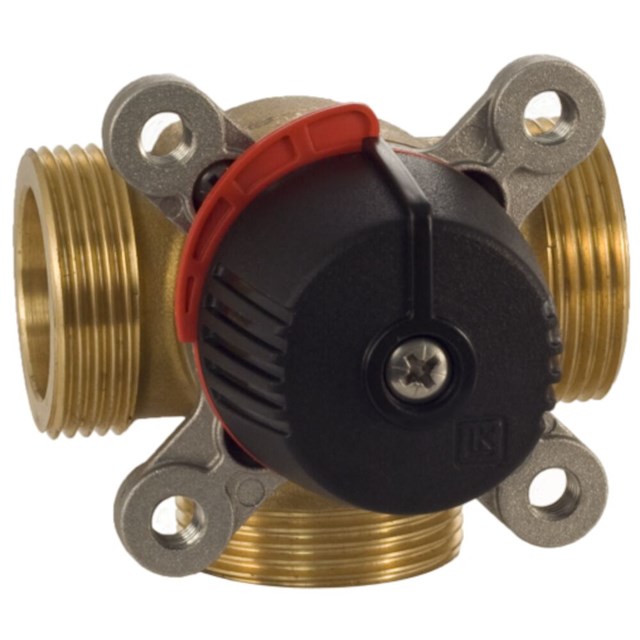

LK 840 ThermoMix®

LK 840 ThermoMix® ist ein 3-Wege Ventil, das als Mischer oder Verteiler eingesetzt werden kann. LK 840 ThermoMix® ist für Motorisierung geeignet. LK 840 kann mit einer Isolierung versehen werden. Sehen Sie bitt...

Weiterlesen

LK 840 ThermoMix®

  • Artikel
  • Detailinformationen
  • Downloads
  • Videos
  • Zubehör & Ersatzteile

Artikel

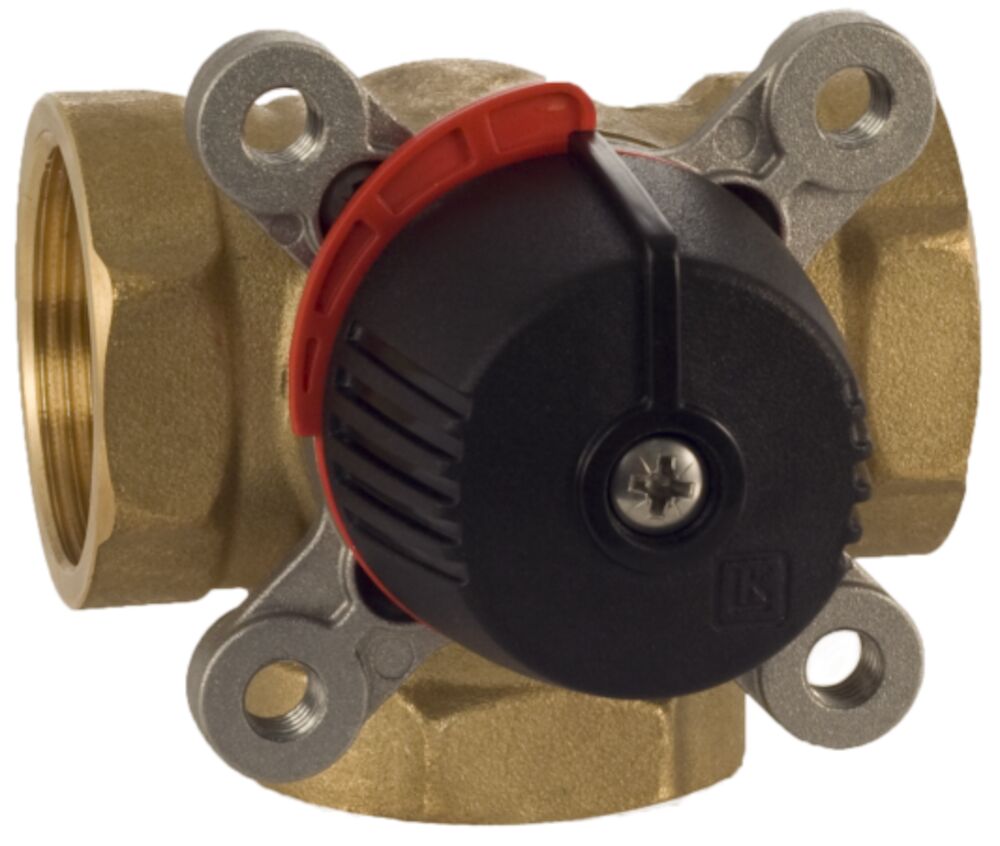

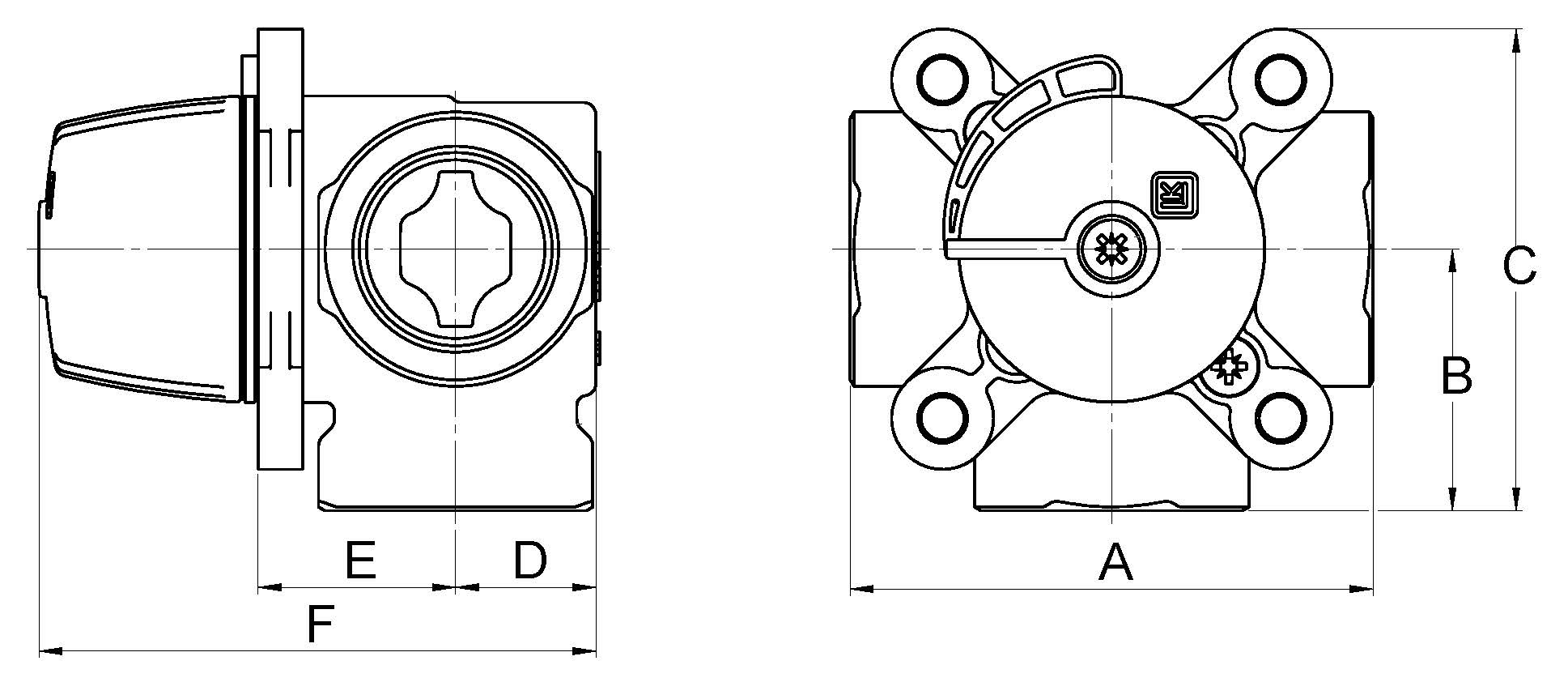

LK 840 - Innengewinde

LK 840 - Innengewinde 8 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181010 Rp ½" 0,6 80 40 75 20 28 82 0,7
181011 Rp ½" 1,0 80 40 75 20 28 82 0,7
180845 Rp ½" 2,5 80 40 75 20 28 82 0,7
180846 Rp ¾" 4,0 80 40 75 20 28 82 0,7
180847 Rp ¾" 6,3 80 40 75 20 28 82 0,7
181350 Rp 1" 6,3 82 41 76 22 31 87 0,8
180849 Rp 1" 12 82 41 76 22 31 87 0,8
180850 Rp 1¼" 15 84 42 77 25 32 91 0,9

181010

Dim. Rp ½"
Kvs m³/h 0,6
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

181011

Dim. Rp ½"
Kvs m³/h 1,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180845

Dim. Rp ½"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180846

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180847

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

181350

Dim. Rp 1"
Kvs m³/h 6,3
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180849

Dim. Rp 1"
Kvs m³/h 12
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180850

Dim. Rp 1¼"
Kvs m³/h 15
A mm 84
B mm 42
C mm 77
D mm 25
E mm 32
F mm 91
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Das Ventil ist auch erhältlich mit der Fase auf der Ventilachse um 180° gedreht (Ausführung E). Für weitere Information, kontaktieren Sie bitte unsere Verkaufsabteilung.

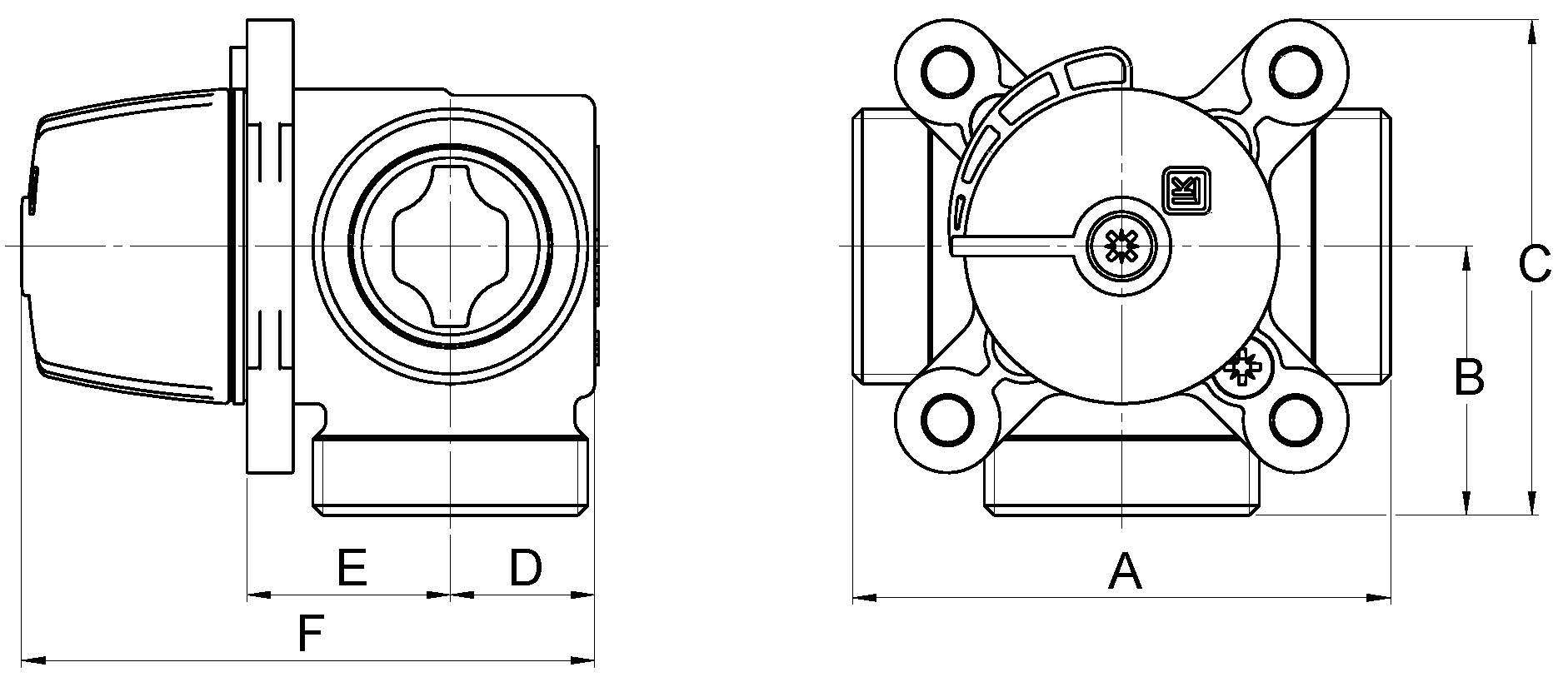

LK 840 - Aussengewinde

LK 840 - Aussengewinde 6 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180851 G ¾" 2,5 80 40 75 20 28 82 0,7
180852 G 1" 4,0 80 40 75 20 28 82 0,7
180853 G 1" 6,3 80 40 75 20 28 82 0,7
180854 G 1¼" 8,0 82 41 76 22 31 87 0,8
180855 G 1¼" 12 82 41 76 22 31 87 0,8
180856 G 1½" 15 84 42 77 24 32 90 0,9

180851

Dim. G ¾"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180852

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180853

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 75
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180854

Dim. G 1¼"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180855

Dim. G 1¼"
Kvs m³/h 12
A mm 82
B mm 41
C mm 76
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180856

Dim. G 1½"
Kvs m³/h 15
A mm 84
B mm 42
C mm 77
D mm 24
E mm 32
F mm 90
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

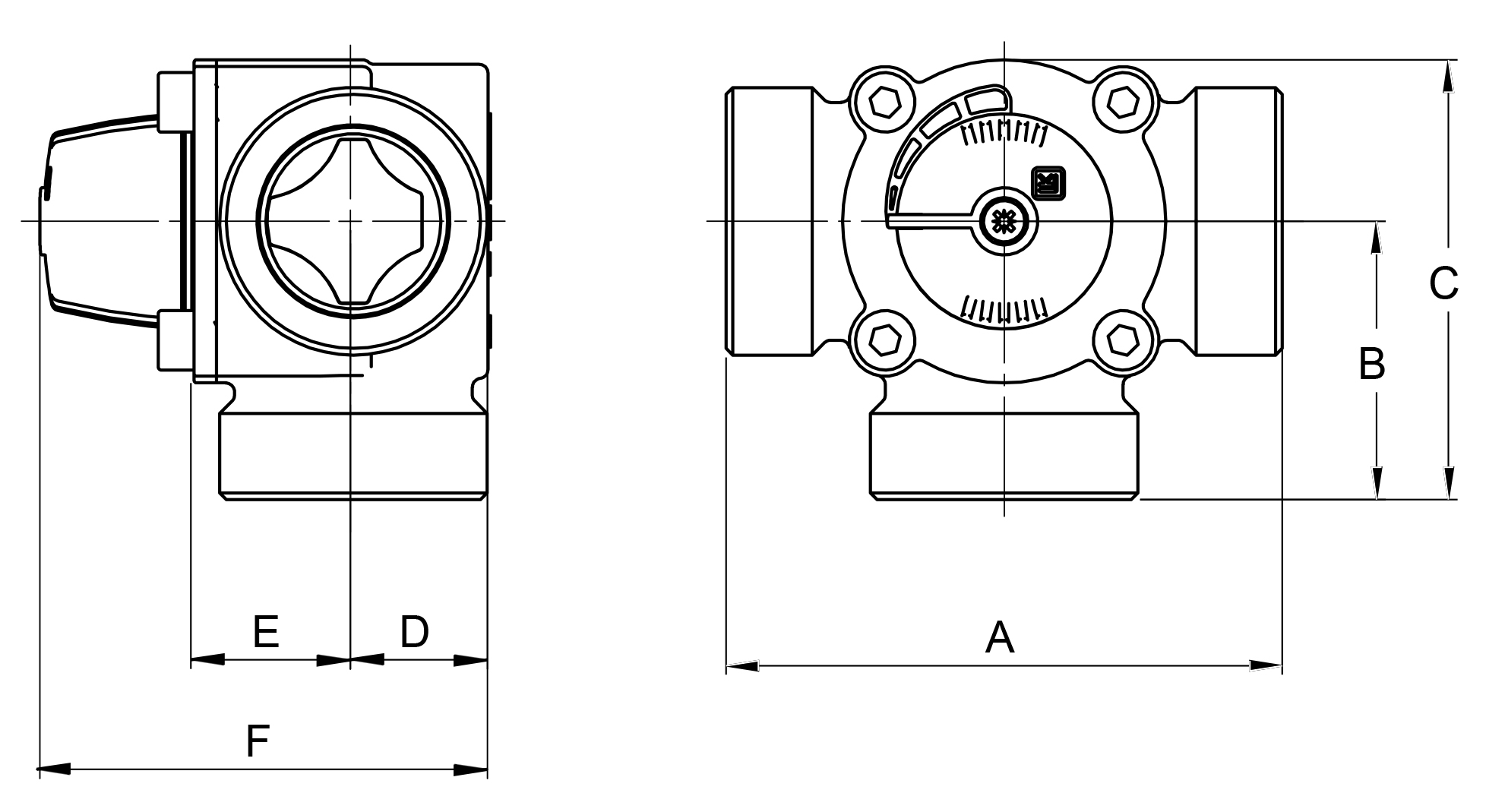

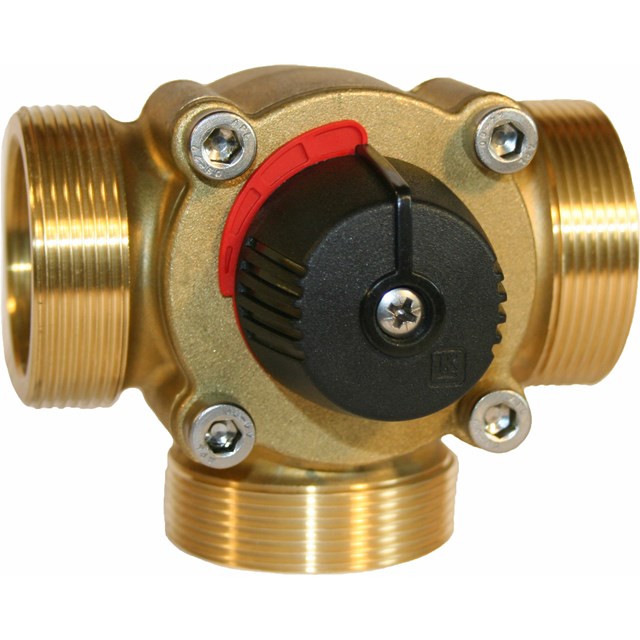

LK 840 - Aussengewinde

LK 840 - Aussengewinde 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181519 G 2" 24 124 62 98 30 36 100 2,1

181519

Dim. G 2"
Kvs m³/h 24
A mm 124
B mm 62
C mm 98
D mm 30
E mm 36
F mm 100
Gewicht (kg) 2,1
Maßzeichnungen
Artikelliste

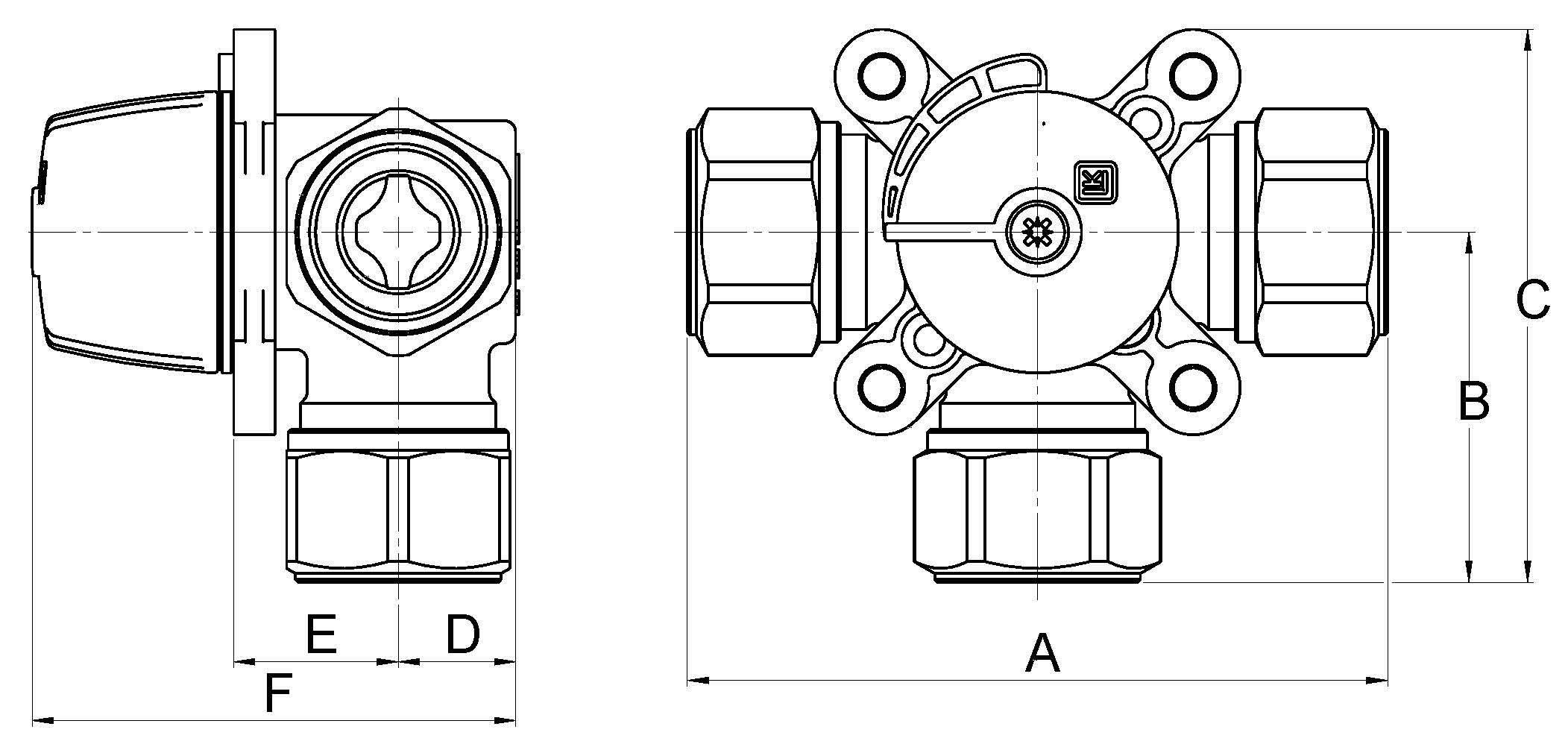

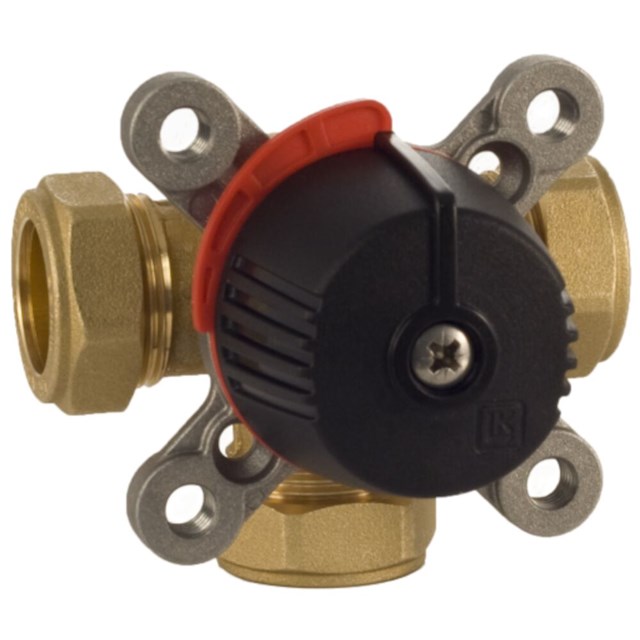

LK 840 - Klemmverschraubung

LK 840 - Klemmverschraubung 6 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180857 15 mm 2,5 114 57 92 20 28 82 0,8
180858 18 mm 2,5 114 57 92 20 28 82 0,8
180859 22 mm 2,5 114 57 92 20 28 82 0,8
180893 22 mm 6,3 87 44 78 20 28 82 0,8
180860 28 mm 4,0 120 60 95 20 28 82 0,8
180861 28 mm 6,3 120 60 95 20 28 82 0,8

180857

Dim. 15 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180858

Dim. 18 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180859

Dim. 22 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 92
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180893

Dim. 22 mm
Kvs m³/h 6,3
A mm 87
B mm 44
C mm 78
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180860

Dim. 28 mm
Kvs m³/h 4,0
A mm 120
B mm 60
C mm 95
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180861

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 95
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 840 ThermoMix® ist ein 3-Wege Ventil, das als Mischer oder Verteiler eingesetzt werden kann.
LK 840 ThermoMix® ist für Motorisierung geeignet.
LK 840 kann mit einer Isolierung versehen werden. Sehen Sie bitte unter Zubehör. Weitere Informationen finden Sie auf dem Produktblatt der Isolierung.

Die Montage des Ventils ist lageunabhängig. LK 840 ThermoMix® is für Rechts- oder Linksmontage.

Technische Daten

Drehwinkel: 90°/360°
Drehmoment: < 1 Nm
Leckage: < 1% vom Kvs bei 50 kPa
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 kPa ( 0,5 bar)
Arbeitstemperatur: Min. 5 °C/Max. 110 °C (120 °C kurzfristig)
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Material, Gehäuse: Messing EN 12165 CW617N
Material, interner Deckel: PPS Komposit
Material, externer Deckel: Aluminium
Material, Innenteile/Welle: Messing EN 12165 CW617N
Material, Dichtungen: EPDM
Wellenabdichtung: Zwei O-Ringe

Anwendungen

Technische Diagramme

Regelcharakteristik

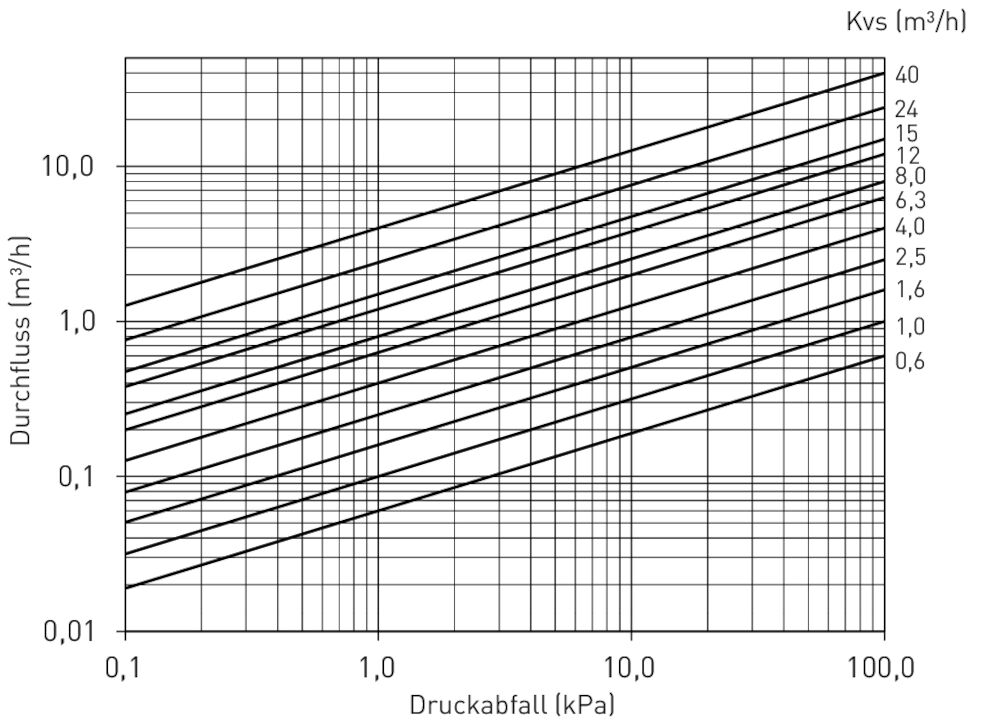

Kapazitätsdiagramm

Downloads

Produktblatt

LK 840 ThermoMix®

Bedienungsanleitung

840 ThermoMix - Instruction_ 048612

Bedienungsanleitung

840 ThermoMix DN 40_50 - Instruction_148576

Bedienungsanleitung

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

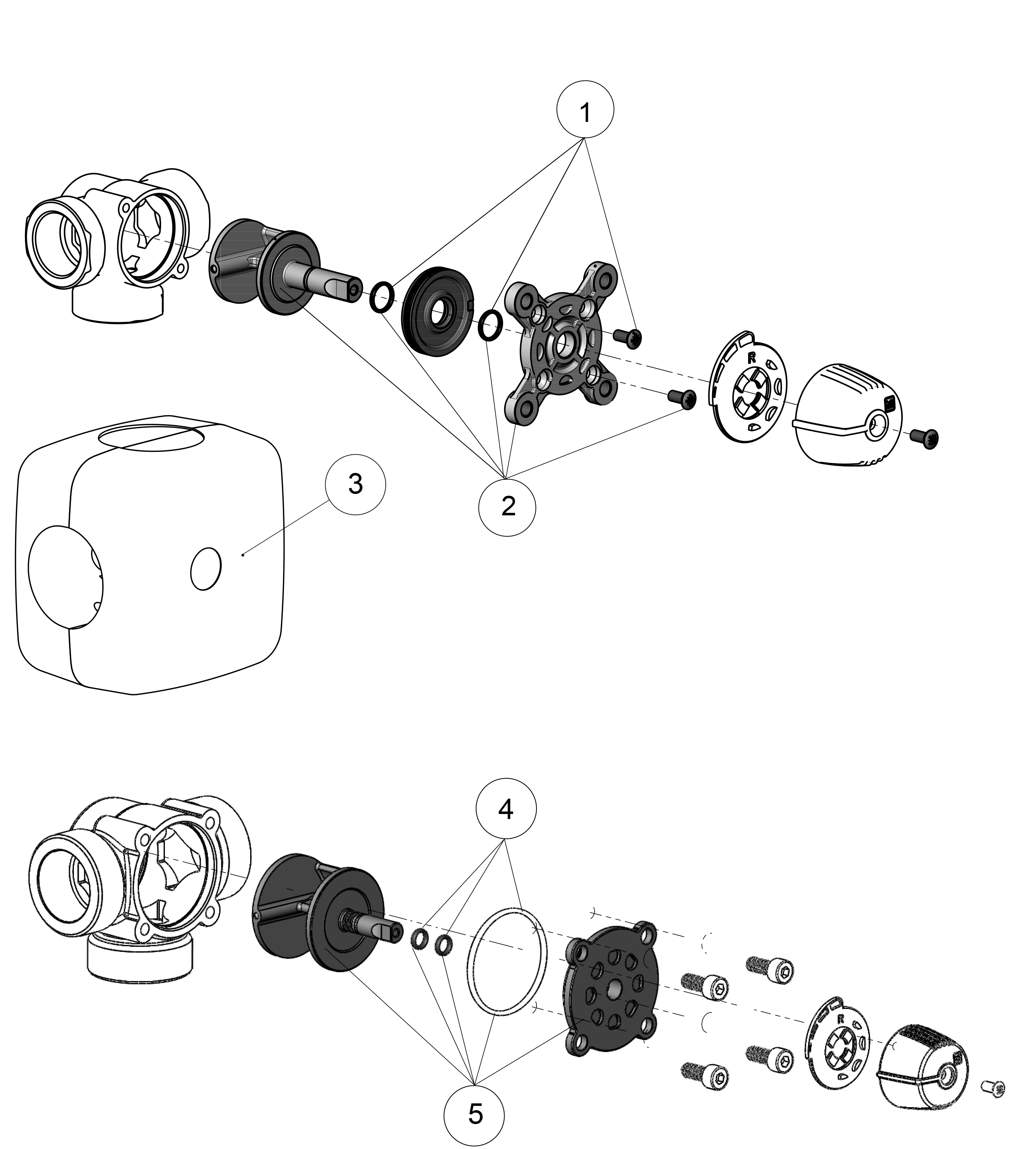

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187066 Dichtungssatz 811/840/841, DN 15-20 1
187067 Dichtungssatz 840/841/842, DN 25-32 1
187068 Einsatz 840, DN 15-20 2
187070 Einsatz 840, DN 25-32 2
187107 Isolierung, DN 15-20 3
187108 Isolierung, DN 25-32 3
187078 Dichtungssatz 840/841, DN 40-50 4
187079 Einsatz 840, DN 40 5
187116 Einsatz 840, DN 50 5

Videos

LK SmartComfort montiert auf LK 840 ThermoMix®
LK 840 ThermoMix® - Dichtungssatz ersetzen
