LK 840 ThermoMix® C

LK 840 Thermomix C ist ein motorisiertes 3-Wegeventil, das als Mischventil oder als Verteilerventil in Heizungsanlagen verwendet werden kann.

Artikel
Detailinformationen
Downloads
Videos

Artikel

LK 940 C 2 artikel

Artikel	Anschluss	Nennspannung	Drehmoment	Laufzeit	A mm	B mm	C mm	D mm	E mm	Gewicht (kg)	Maßzeichnungen	Artikelliste
066127	1 m Kabel	230 V	5 Nm	110 s*	109	58	45	73	85	0,4
066128	1 m Kabel 0-10 VDC	24 VAC	5 Nm	110 s*	109	58	45	73	85	0,4

Anschluss	1 m Kabel
Nennspannung	230 V
Drehmoment	5 Nm
Laufzeit	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Gewicht (kg)	0,4
Maßzeichnungen
Artikelliste

Anschluss	1 m Kabel 0-10 VDC
Nennspannung	24 VAC
Drehmoment	5 Nm
Laufzeit	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Gewicht (kg)	0,4
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

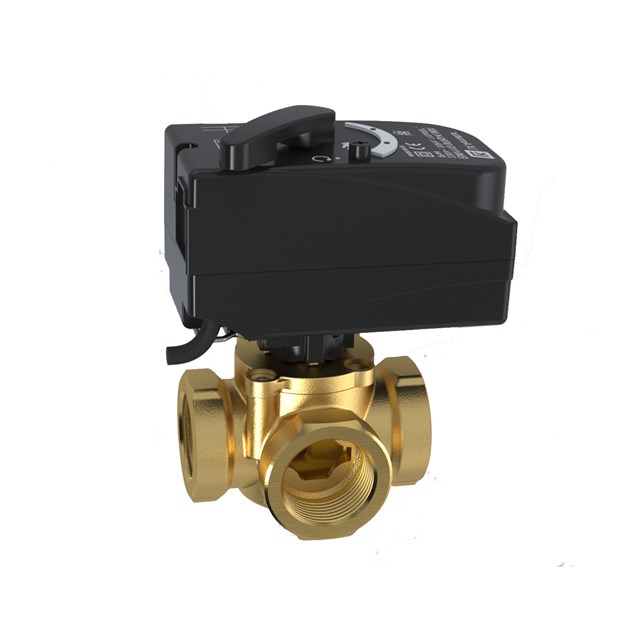

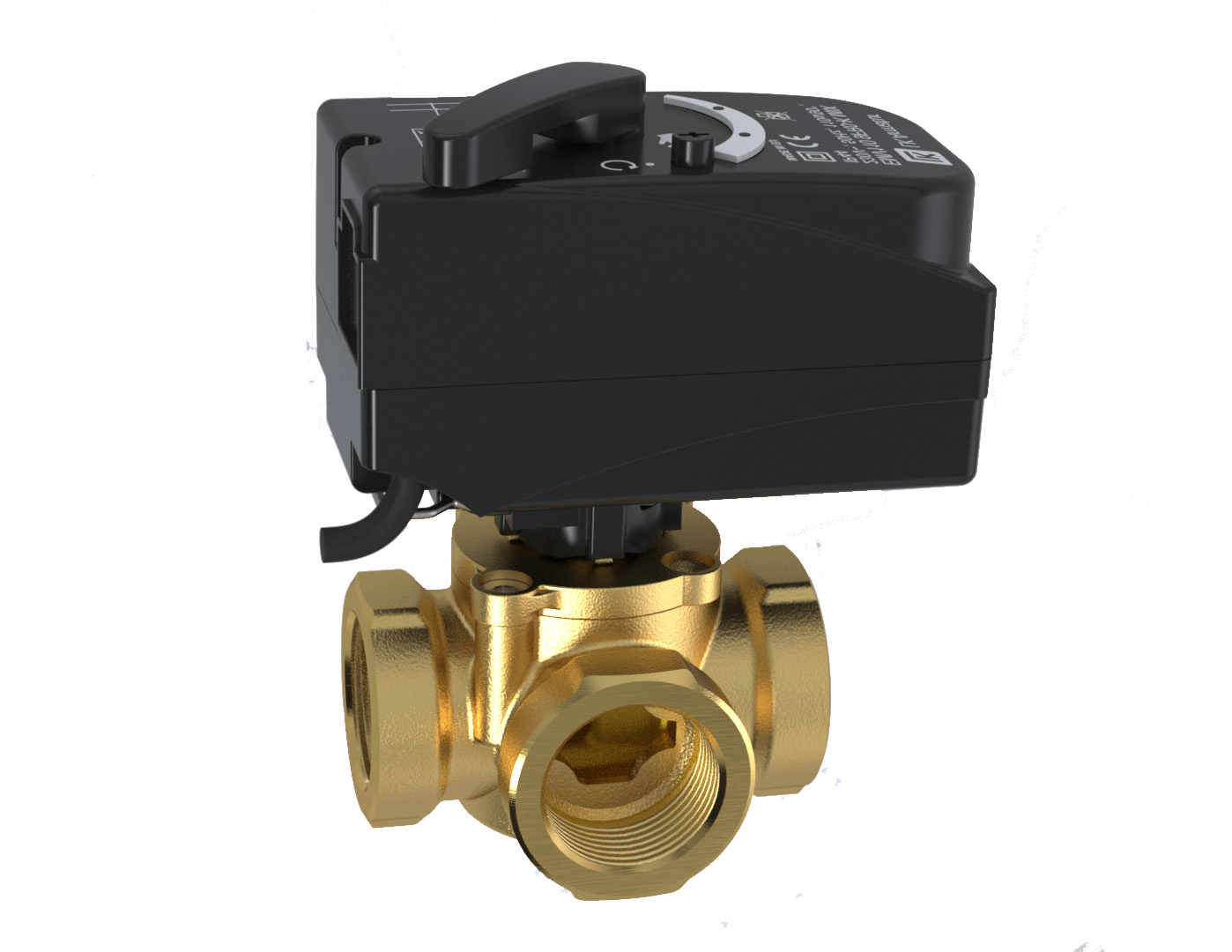

LK 840 Thermomix C ist ein motorisiertes 3-Wegeventil, das als Mischventil oder als Verteilerventil in Heizungsanlagen verwendet werden kann.

Stellmotor LK 940 Thermomix C wird auf LK 840 Thermomix C montiert. Die Montage/Demontage des Stellmotors auf LK 840 Thermomix C ist einfach und sicher, dank des Clip-Systems.

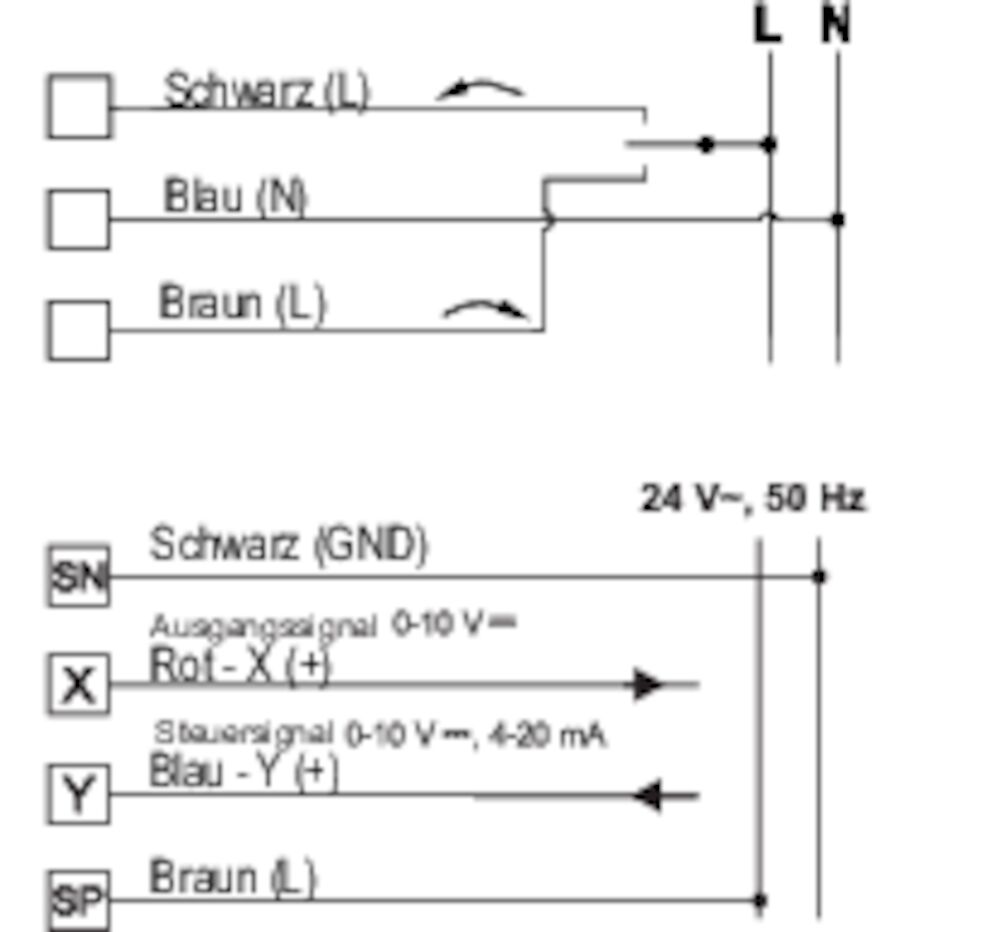

Je nach Modell kann der Antrieb durch einen Regler mit einem 3-Punkt SPDT Ausgang oder einem proportionalen 0-10 V/ 4-20 mA Ausgang betrieben werden. Der Drehwinkel ist elektrisch auf 90° begrenzt.

Bei Bedarf kann der Antrieb in den manuellen Modus versetzt werden, indem man den Knopf auf dem Gehäusedeckel drückt. Der Antrieb kann nun in jede Position gebracht werden, wenn man den Griff auf der Vorderseite dreht. Die Position wird auf der umkehrbaren Skala angezeigt.

Technische Daten

Drehwinkel:	90°/360° (Mischer) 90° (Stellmotor - Elektrisch begrenzt)
Drehmoment:	< 1 Nm (Mischer) 5 Nm (Stellmotor)

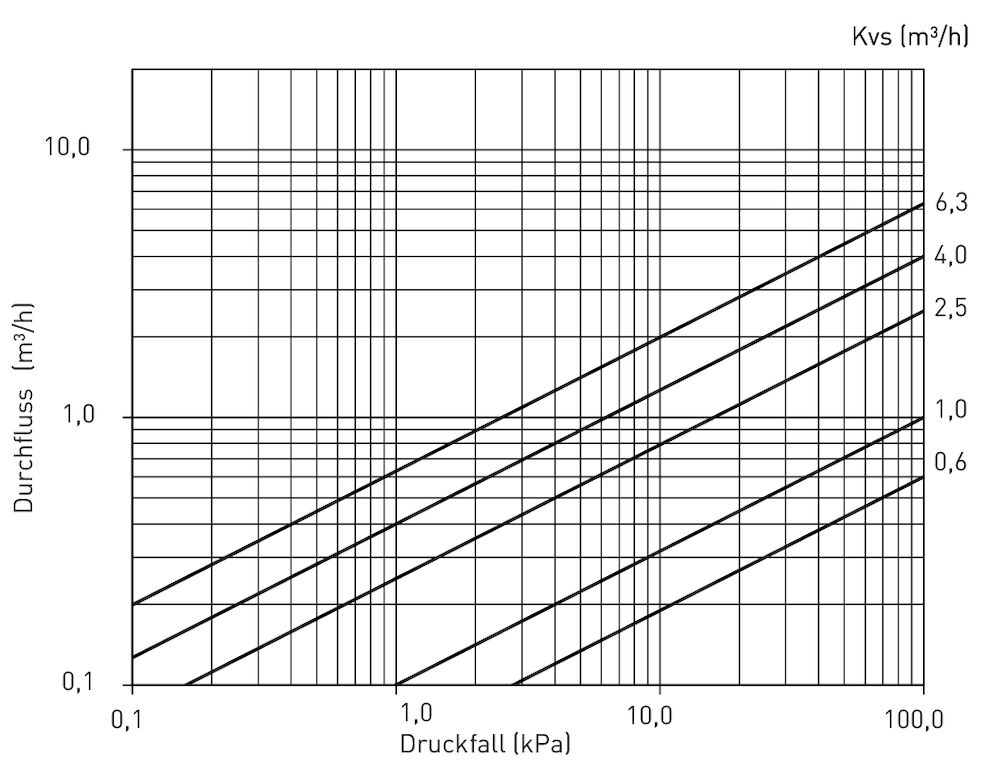

Leckage:	< 1% vom Kvs bei 50 kPa
Laufzeit:	110 s
Max. Arbeitsdruck:	1,0 Mpa (10 bar)
Max. Differenzdruck:	50 kPa (0,5 bar)
Arbeitstemperatur:	Min. 5 °C/Max. 110 °C (120 °C kurzfristig)
Umgebungstemperatur:	Min. 5 °C/Max. 60 °C (Mischer) Min. 0 °C/Max. 50 °C (Stellmotor)
Stellunganzeige:	Umkehrbare Skala
Drehrichtung:	Wählbar durch Verdrahtung
Handbetrieb:	Mech. Getriebeausrastung
Gewindenorm:	Rp - Innengewinde, G - Aussengewinde
Schutzart:	IP 44
Schutzklasse:	II
Flüssigkeit 1:	Wasser - Glykol max. 50% Ethanol max. 30%
Elektrischer Anschluss:	Kabel 1 m
Signalkontakt:	Dreipolig SPDT 0 - 10 VDC/4-20 mA
Stellmotor:	230 VAC 50 Hz 24 VAC 50 Hz
Material, Gehäuse:	Messing EN 12165 CW617N
Material, Innenteile/Welle:	Messing EN 12165 CW617N
Material, Dichtungen:	EPDM
Wellenabdichtung:	Zwei O-Ringe
