LK 841 ThermoMix®

Intern

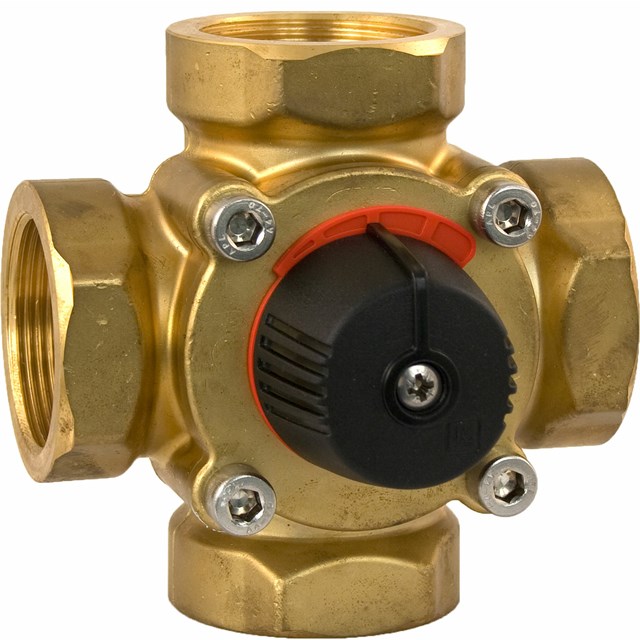

LK 841 ThermoMix®

  • Geeignet für Motorisierung.
  • Geringe interne Leckage

LK 841 ThermoMix® 4-Wege Mischer ist für den Einsatz in Heizsystemen, in denen eine hohe Rücklauftemperatur erwünscht ist um Korrosion zu vermeiden und damit die Lebensdauer der Heizquelle zu verlängern. LK 84...

Weiterlesen

LK 841 ThermoMix®

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile
  • FAQ-fragen & Antworten

Artikel

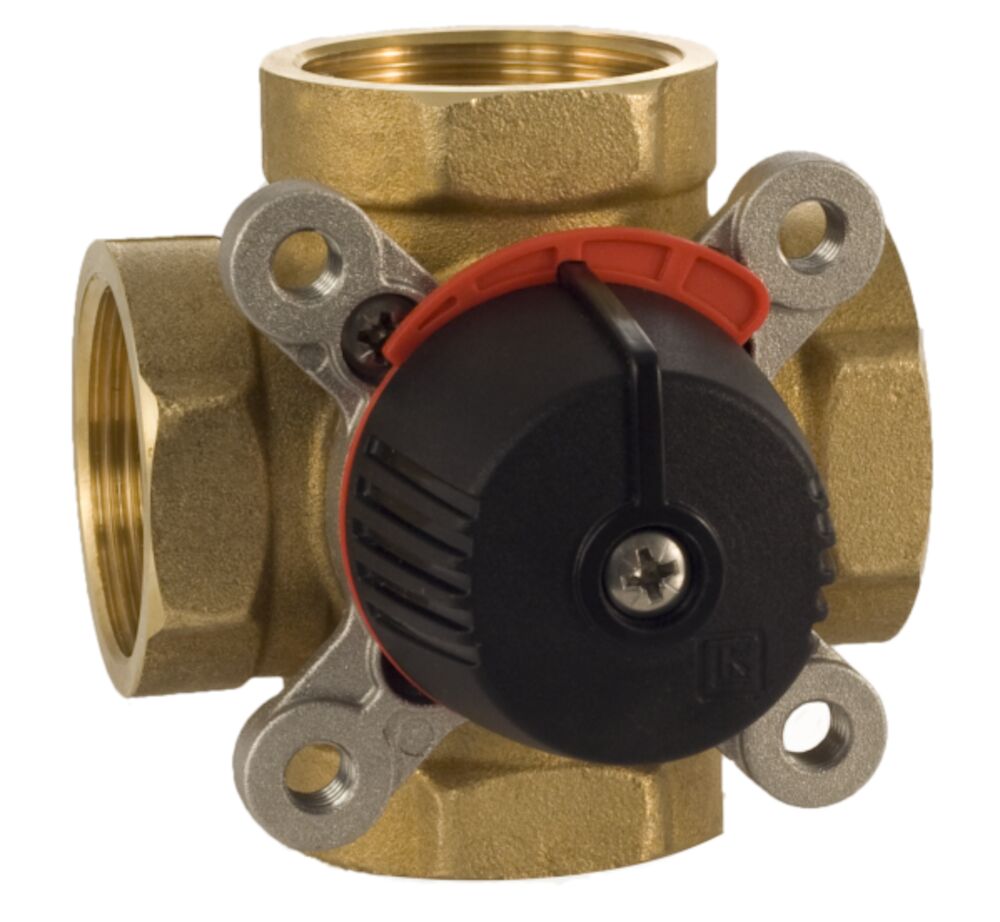

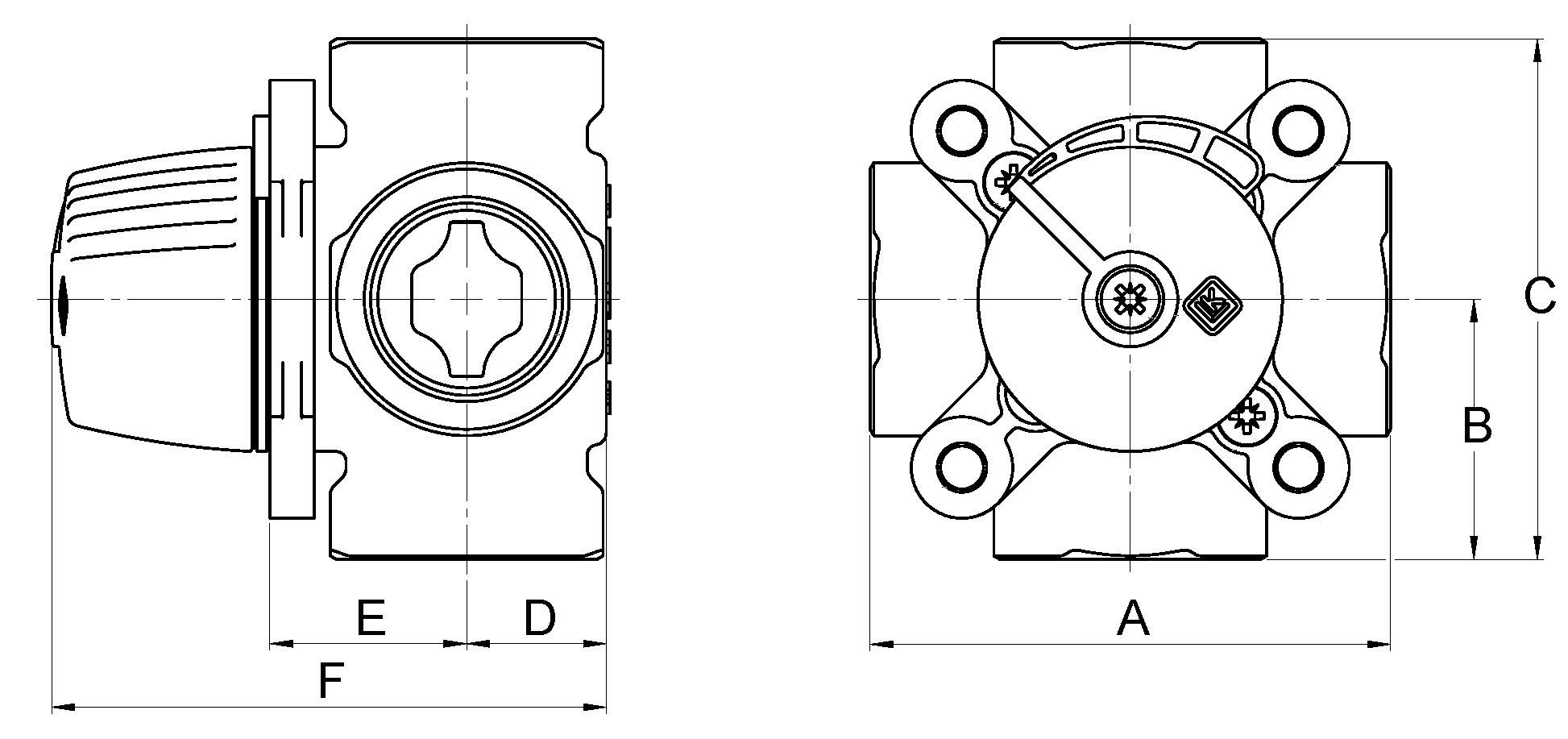

LK 841 - Innengewinde

LK 841 - Innengewinde 6 artikel

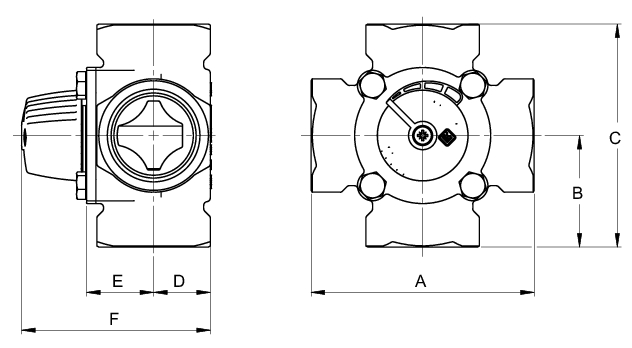

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180862 Rp ½" 2,5 80 40 80 20 28 82 0,7
180863 Rp ¾" 4,0 80 40 80 20 28 82 0,7
180864 Rp ¾" 6,3 80 40 80 20 28 82 0,7
180865 Rp 1" 8,0 82 41 82 22 31 87 0,8
180866 Rp 1" 12 82 41 82 22 31 87 0,8
180867 Rp 1¼" 15 84 42 84 25 32 91 0,9

180862

Dim. Rp ½"
Kvs m³/h 2,5
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180863

Dim. Rp ¾"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180864

Dim. Rp ¾"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180865

Dim. Rp 1"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180866

Dim. Rp 1"
Kvs m³/h 12
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180867

Dim. Rp 1¼"
Kvs m³/h 15
A mm 84
B mm 42
C mm 84
D mm 25
E mm 32
F mm 91
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste
LK 841 - Innengewinde

LK 841 - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
181198 Rp 1½" 24 118 59 118 30 36 100 2,3
181199 Rp 2" 40 127 63,5 127 35 40 109 2,7

181198

Dim. Rp 1½"
Kvs m³/h 24
A mm 118
B mm 59
C mm 118
D mm 30
E mm 36
F mm 100
Gewicht (kg) 2,3
Maßzeichnungen
Artikelliste

181199

Dim. Rp 2"
Kvs m³/h 40
A mm 127
B mm 63,5
C mm 127
D mm 35
E mm 40
F mm 109
Gewicht (kg) 2,7
Maßzeichnungen
Artikelliste

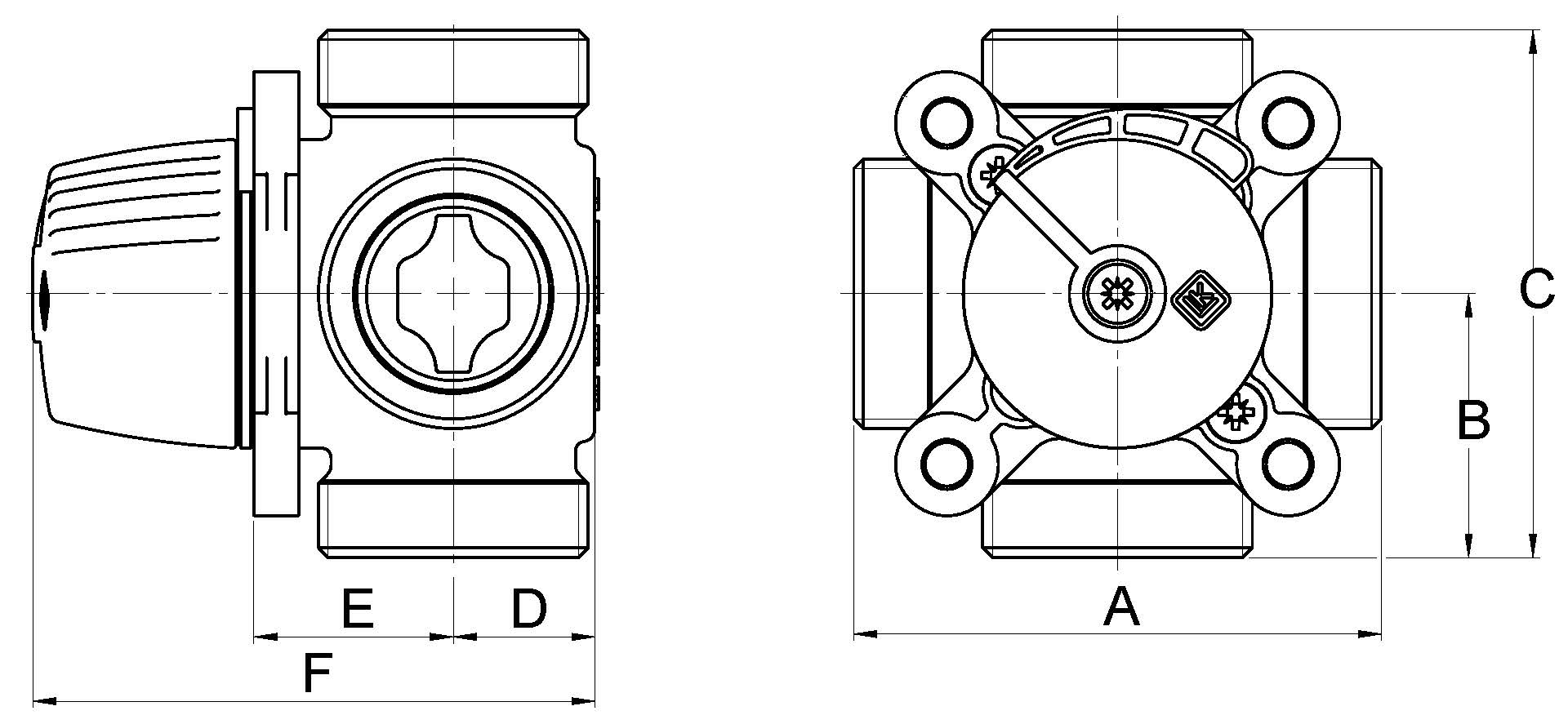

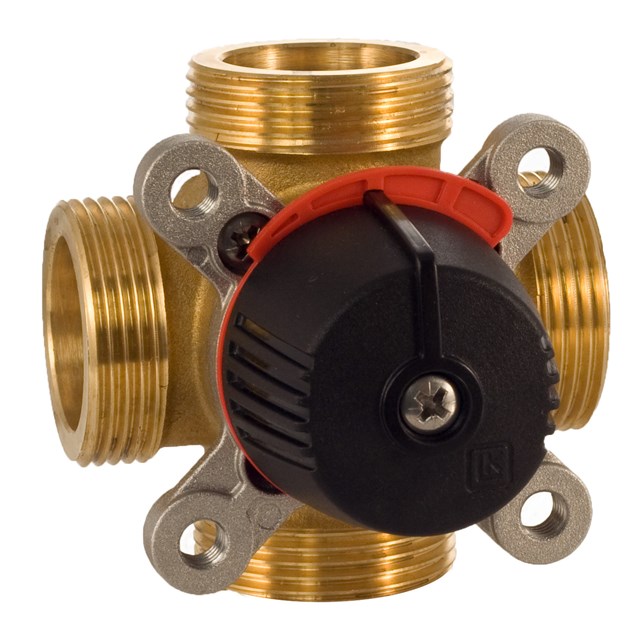

LK 841 - Aussengewinde

LK 841 - Aussengewinde 5 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180869 G 1" 4,0 80 40 80 20 28 82 0,7
180870 G 1" 6,3 80 40 80 20 28 82 0,7
180871 G 1¼" 8,0 82 41 82 22 31 87 0,8
180872 G 1¼" 12 82 41 82 22 31 87 0,8
180873 G 1½" 15 84 42 84 24 32 90 0,9

180869

Dim. G 1"
Kvs m³/h 4,0
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180870

Dim. G 1"
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 20
E mm 28
F mm 82
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

180871

Dim. G 1¼"
Kvs m³/h 8,0
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180872

Dim. G 1¼"
Kvs m³/h 12
A mm 82
B mm 41
C mm 82
D mm 22
E mm 31
F mm 87
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

180873

Dim. G 1½"
Kvs m³/h 15
A mm 84
B mm 42
C mm 84
D mm 24
E mm 32
F mm 90
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

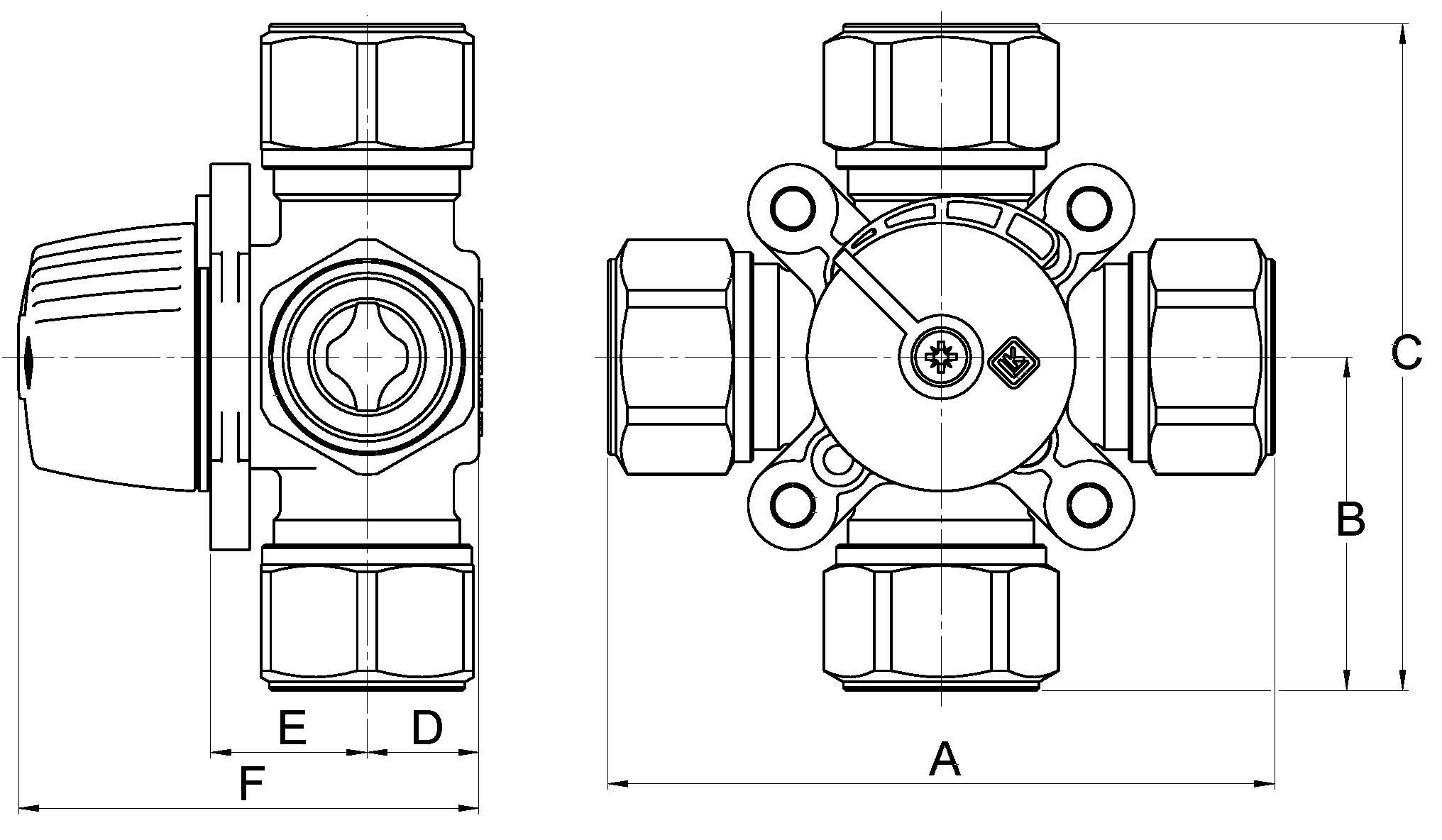

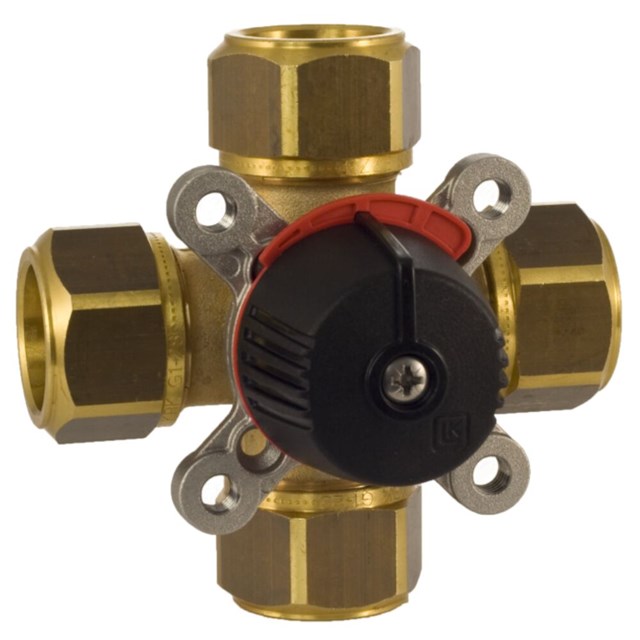

LK 841 - Klemmverschraubung

LK 841 - Klemmverschraubung 5 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm F mm Gewicht (kg) Maßzeichnungen Artikelliste
180874 15 mm 2,5 114 57 114 20 28 82 1,0
180875 18 mm 2,5 114 57 114 20 28 82 1,2
180876 22 mm 2,5 114 57 114 20 28 82 1,0
180877 28 mm 4,0 120 60 120 20 28 82 1,0
180878 28 mm 6,3 120 60 120 20 28 82 1,0

180874

Dim. 15 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

180875

Dim. 18 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Gewicht (kg) 1,2
Maßzeichnungen
Artikelliste

180876

Dim. 22 mm
Kvs m³/h 2,5
A mm 114
B mm 57
C mm 114
D mm 20
E mm 28
F mm 82
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

180877

Dim. 28 mm
Kvs m³/h 4,0
A mm 120
B mm 60
C mm 120
D mm 20
E mm 28
F mm 82
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

180878

Dim. 28 mm
Kvs m³/h 6,3
A mm 120
B mm 60
C mm 120
D mm 20
E mm 28
F mm 82
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 841 ThermoMix® 4-Wege Mischer ist für den Einsatz in Heizsystemen, in denen eine hohe Rücklauftemperatur erwünscht ist um Korrosion zu vermeiden und damit die Lebensdauer der Heizquelle zu verlängern.

LK 841 kann mit einer Isolierung versehen werden. Sehen Sie bitte unter Zubehör. Weitere Informationen finden Sie auf dem Produktblatt der Isolierung.

LK 841 ThermoMix® ist für Motorisierung geeignet.

Die Montage des Ventils ist lageunabhängig. LK 841 ThermoMix® ist für Rechts- oder Linksmontage.

Technische Daten

Drehwinkel: 90°
Drehmoment: < 1 Nm
Leckage: < 1,5% vom Kvs bei 50 kPa
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 kPa (0,5 bar)
Arbeitstemperatur: Min. 5 °C/Max. 110 °C (120 °C kurzfristig)
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30%
Material, Gehäuse: Messing EN 12165 CW617N
Material, interner Deckel: PPS Komposit
Material, externer Deckel: Aluminium
Material, Innenteile/Welle: Messing EN 12165 CW617N
Material, Dichtungen: EPDM
Wellenabdichtung: Zwei O-Ringe

Anwendungen

Technische Diagramme

Regelcharakteristik

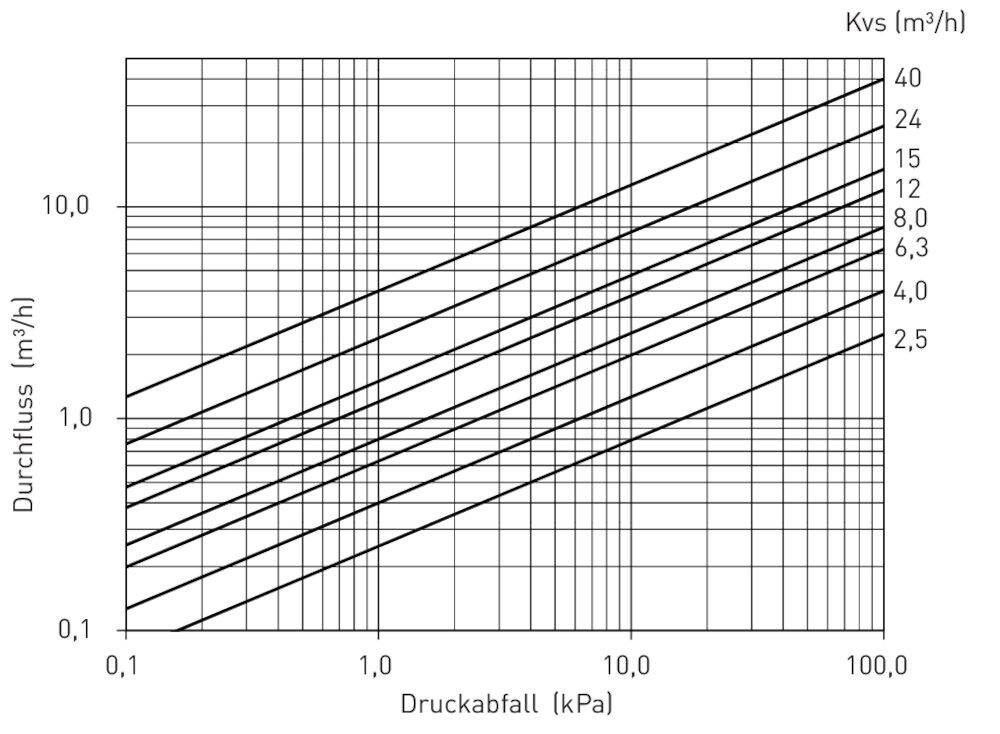

Kapazitätsdiagramm

Downloads

Produktblatt

LK 841 ThermoMix®

Bedienungsanleitung

841 ThermoMix DN 40_50 - Instruction_148577

Bedienungsanleitung

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Bedienungsanleitung

841 ThermoMix - Instruction_048613

Zertifikat/Typengenehmigung

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

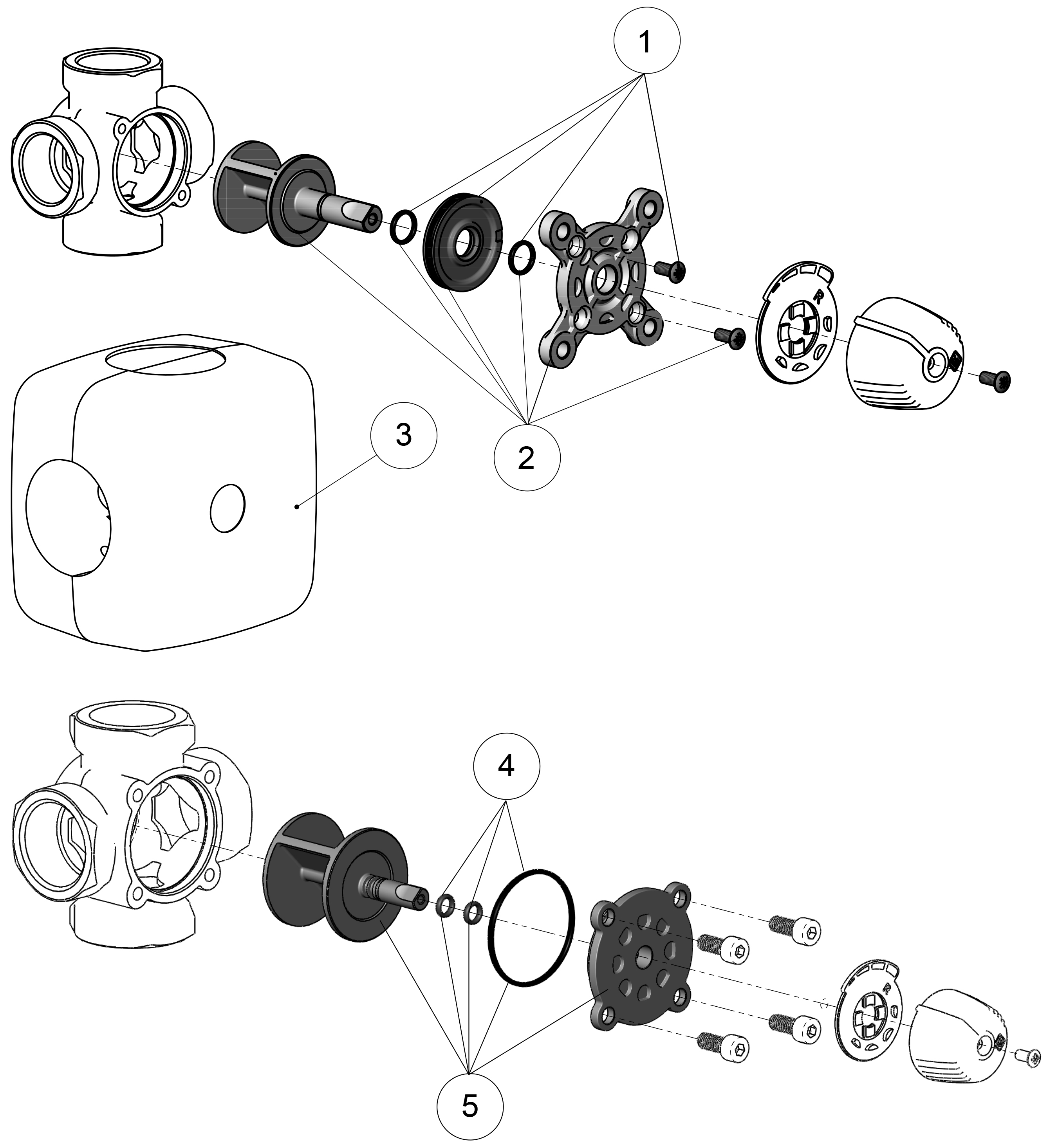

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187066 Dichtungssatz 811/840/841, DN 15-20 1
187067 Dichtungssatz 840/841/842, DN 25-32 1
187069 Einsatz 841, DN 15-20 2
187071 Einsatz 841/842, DN 25-32 2
187107 Isolierung, DN 15-20 3
187108 Isolierung, DN 25-32 3
187078 Dichtungssatz 840/841, DN 40-50 4
187080 Einsatz 841, DN 40-50 5

FAQ-fragen & Antworten

Passt der LK SmartComfort auf einen Mischer eines anderen Fabrikats?

Ja, wir halten Montagesätze für andere Fabrikate vor, siehe die Montagesätze auf der Website.

30. September 2024
