LK 843 ThermoMix®

LK 843 ThermoMix®

  • Flanschanschluss
  • Einfache Motorisierung

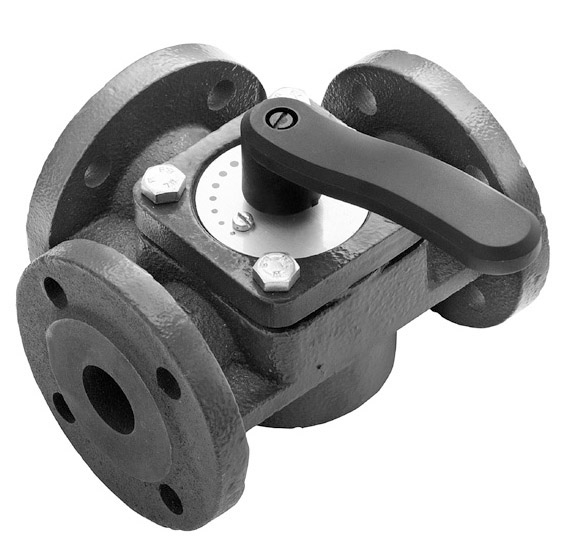

LK 843 ThermoMix® ist ein 3-Wege Mischer mit Flanschanschluss, der als Mischer oder Verteiler eingesetzt werden kann.

LK 843 ThermoMix®

  • Artikel
  • Detailinformationen
  • Downloads
  • Zubehör & Ersatzteile

Artikel

LK 843 - Flansch

LK 843 - Flansch 10 artikel

Artikel DN Kvs m³/h A mm B mm C mm D mm E mm F mm G mm H mm I mm J mm Gewicht (kg) Maßzeichnungen Artikelliste
182187 20 12,0 137 92 140 131 140 70 45 65 11,5 4 3,5
182188 25 18,0 142 92 140 136 150 75 50 75 11,5 4 4,0
182189 32 28,0 158 98 152 146 160 80 60 90 15 4 6,6
182190 40 44,0 163 98 157 146 175 88 65 100 15 4 7,2
182191 50 60,0 177 107 171 155 195 98 70 110 15 4 9,4
182192 65 90,0 187 107 181 155 200 100 80 130 15 4 11,5
182193 80 150,0 215 120 208 167 235 118 95 150 18 4 17,0
182194 100 225,0 233 128 228 177 265 133 105 170 18 4 22,5
182195 125 230,0 259 139 253 187 300 150 120 200 18 8 29,5
182196 150 400,0 277 145 271 192 350 175 133 225 18 8 40,2

182187

DN 20
Kvs m³/h 12,0
A mm 137
B mm 92
C mm 140
D mm 131
E mm 140
F mm 70
G mm 45
H mm 65
I mm 11,5
J mm 4
Gewicht (kg) 3,5
Maßzeichnungen
Artikelliste

182188

DN 25
Kvs m³/h 18,0
A mm 142
B mm 92
C mm 140
D mm 136
E mm 150
F mm 75
G mm 50
H mm 75
I mm 11,5
J mm 4
Gewicht (kg) 4,0
Maßzeichnungen
Artikelliste

182189

DN 32
Kvs m³/h 28,0
A mm 158
B mm 98
C mm 152
D mm 146
E mm 160
F mm 80
G mm 60
H mm 90
I mm 15
J mm 4
Gewicht (kg) 6,6
Maßzeichnungen
Artikelliste

182190

DN 40
Kvs m³/h 44,0
A mm 163
B mm 98
C mm 157
D mm 146
E mm 175
F mm 88
G mm 65
H mm 100
I mm 15
J mm 4
Gewicht (kg) 7,2
Maßzeichnungen
Artikelliste

182191

DN 50
Kvs m³/h 60,0
A mm 177
B mm 107
C mm 171
D mm 155
E mm 195
F mm 98
G mm 70
H mm 110
I mm 15
J mm 4
Gewicht (kg) 9,4
Maßzeichnungen
Artikelliste

182192

DN 65
Kvs m³/h 90,0
A mm 187
B mm 107
C mm 181
D mm 155
E mm 200
F mm 100
G mm 80
H mm 130
I mm 15
J mm 4
Gewicht (kg) 11,5
Maßzeichnungen
Artikelliste

182193

DN 80
Kvs m³/h 150,0
A mm 215
B mm 120
C mm 208
D mm 167
E mm 235
F mm 118
G mm 95
H mm 150
I mm 18
J mm 4
Gewicht (kg) 17,0
Maßzeichnungen
Artikelliste

182194

DN 100
Kvs m³/h 225,0
A mm 233
B mm 128
C mm 228
D mm 177
E mm 265
F mm 133
G mm 105
H mm 170
I mm 18
J mm 4
Gewicht (kg) 22,5
Maßzeichnungen
Artikelliste

182195

DN 125
Kvs m³/h 230,0
A mm 259
B mm 139
C mm 253
D mm 187
E mm 300
F mm 150
G mm 120
H mm 200
I mm 18
J mm 8
Gewicht (kg) 29,5
Maßzeichnungen
Artikelliste

182196

DN 150
Kvs m³/h 400,0
A mm 277
B mm 145
C mm 271
D mm 192
E mm 350
F mm 175
G mm 133
H mm 225
I mm 18
J mm 8
Gewicht (kg) 40,2
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 843 ThermoMix® ist ein 3-Wege Mischer mit Flanschanschluss, der als Mischer oder Verteiler eingesetzt werden kann.

Die Montage des Mischers ist lageunabhängig.
LK 843 ThermoMix® ist für die Rechts- oder Linksmontage.

Technische daten

Arbeitstemperatur: Min. 2 °C/Max. 110 °C
Max. Arbeitsdruck: 0,6 MPa (6 bar)
Max. Differenzdruck: 50 kPa (0,5 bar)
Leckage: Verteilende 0,75% vom Kvs, Mischen 1,5% vom Kvs
Drehwinkel: 90°/360°
Drehmoment: 5 Nm (DN20-50)
10 Nm (DN65-100)
15 Nm (DN125-150)
Flüssigkeit 1: Wasser - Glykol max. 50%
Material, Gehäuse: Grauguss EN 1561 EN-GJL-250
Material, Innenteile/Welle: Edelstahl EN 1.4301 (304) (DN100-150)
Sonstiges: Flussigkeit pH Min. 7/Max. 10
Material, slide /spindle CW602 (DN20-80)
Material, Dichtungen: EPDM
Verbindung: Flansch PN6

Anwendungen

Technische diagramme

Kapazitätsdiagram

Regelcharakteristik

Downloads

Produktblatt

LK 843 ThermoMix®

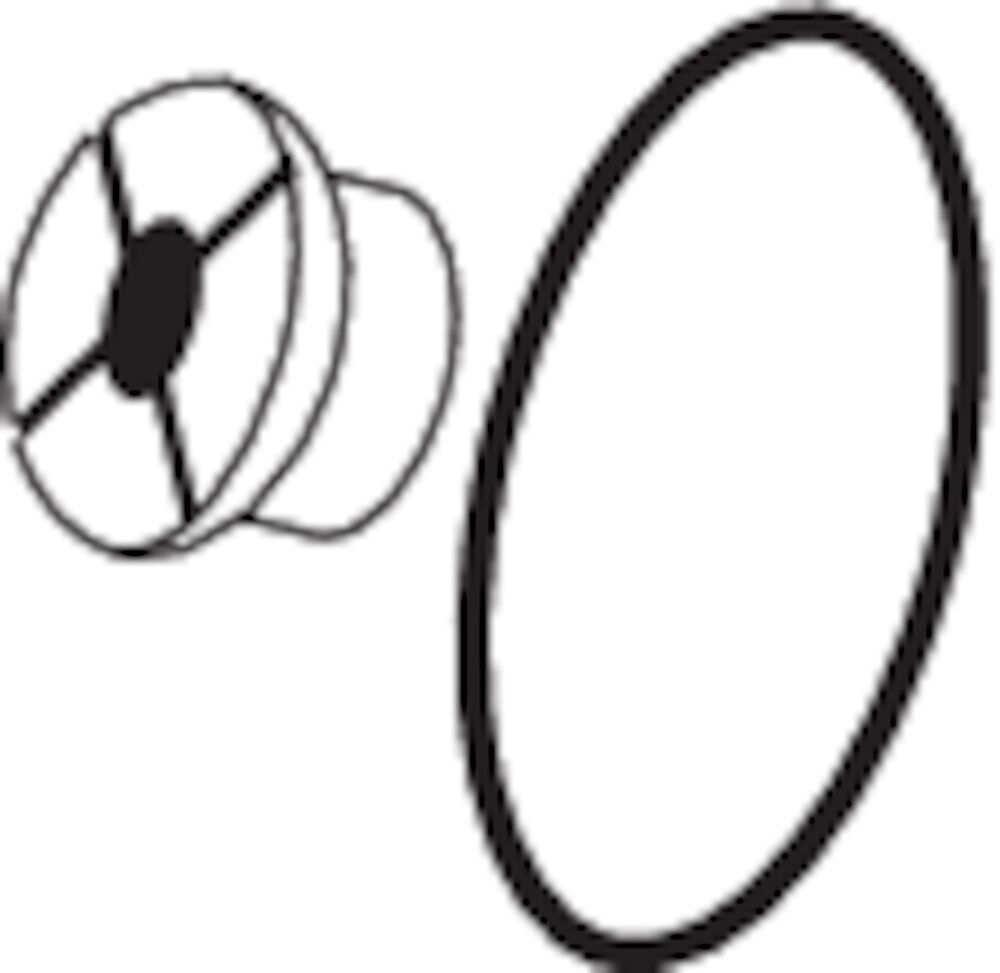

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187333 Dichtungssatz 843, DN 20-25 1
187334 Dichtungssatz 843, DN 32-40 1
187335 Dichtungssatz 843, DN 50-65 1
187336 Dichtungssatz 843, DN 80 1
187337 Dichtungssatz 843, DN 100-125 1
187338 Dichtungssatz 843, DN 150 1
