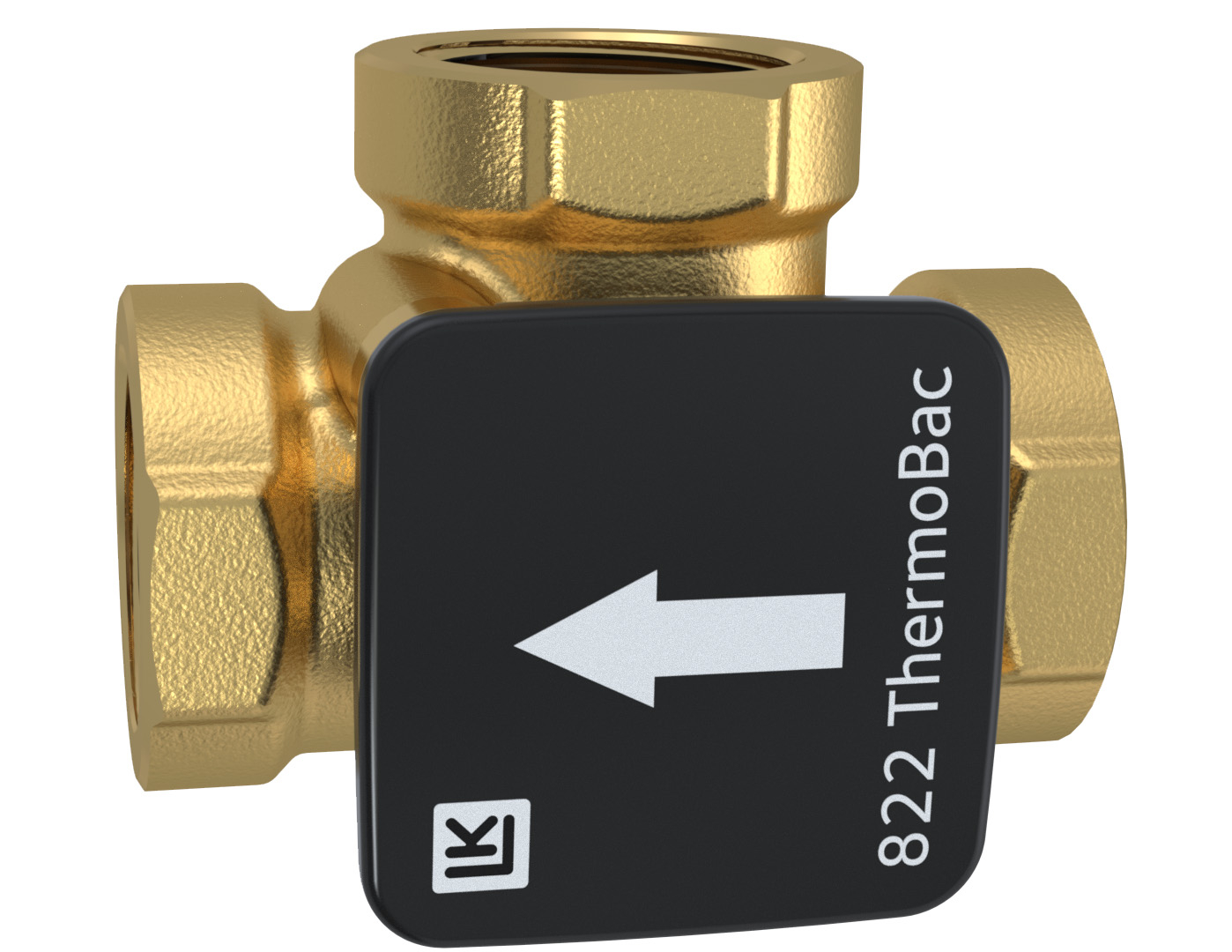

LK 822 ThermoBac

LK 822 ThermoBac ist ein 3-Wege Rückschlagventil mit niedrigem Öffnungsdruck und hoher Durchflussleistung. Das Ventil ist besonders für Heizanlagen mit Pufferspeicher geeignet. LK 822 ThermoBac verhindert den R...

LK 822 ThermoBac

Artikel

LK 822 - Innengewinde

LK 822 - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm D mm E mm Gewicht (kg) Maßzeichnungen Artikelliste
181109 Rp 1" 14,0 82 41 67 21 35 0,7
181110 Rp 1¼" 16,0 84 42 68 24 39 0,7

181109

Dim. Rp 1"
Kvs m³/h 14,0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

181110

Dim. Rp 1¼"
Kvs m³/h 16,0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

LK 822 ThermoBac ist ein 3-Wege Rückschlagventil mit niedrigem Öffnungsdruck und hoher Durchflussleistung. Das Ventil ist besonders für Heizanlagen mit Pufferspeicher geeignet. LK 822 ThermoBac verhindert den Rückfluss vom Pufferspeicher zum Heizkessel, nach Beendigung des Heizens. Bei Stromausfall oder Versagen, der Pumpe öffnet das Rückschlagventil automatisch für Schwerkraftbetrieb.

LK 822 kann mit einer Isolierung versehen werden. Sehen Sie bitte unter Zubehör. Weitere Informationen finden Sie auf dem Produktblatt der Isolierung.

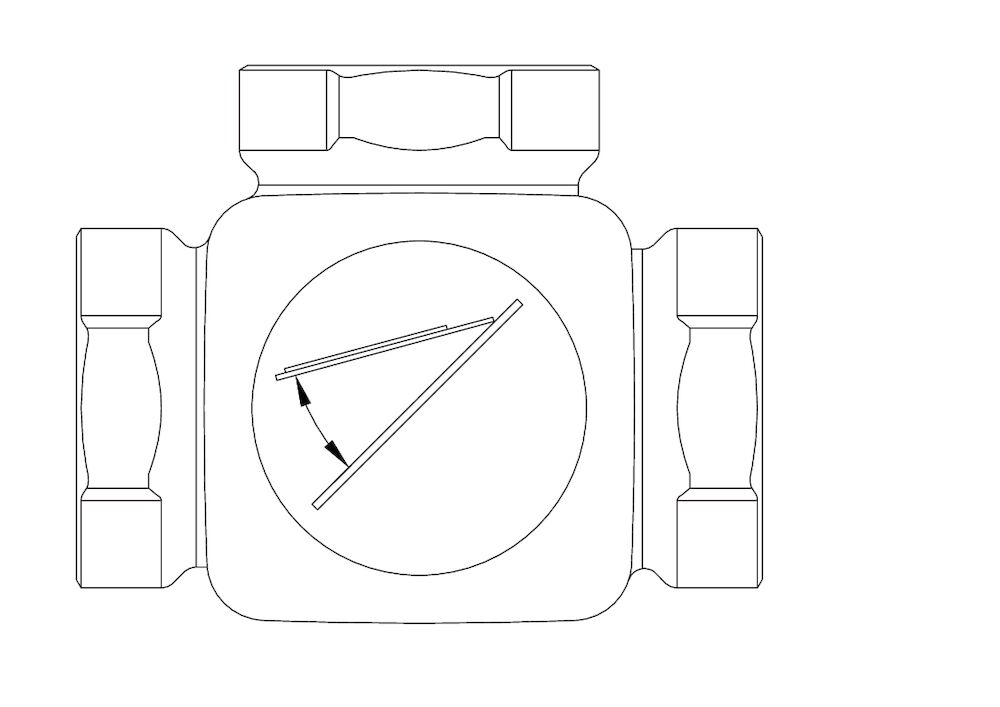

Der Einbau wird so gewerkstelligt, dass die Klappe des Rückschlagventils durch ihr Eigengewicht schliesst.

Technische Daten

Arbeitstemperatur: Min. 5 °C/Max. 110 °C
Umgebungstemperatur: Min. 5 °C/Max. 60 °C
Max. Arbeitsdruck: 1,0 MPa (10 bar)
Max. Differenzdruck: 50 kPa (0,5 bar)
Flüssigkeit 1: Wasser - Glykol max. 50%
Gewindenorm: Rp - Innengewinde, G - Aussengewinde
Material, Gehäuse: Messing EN 12165 CW617N
Material, externer Deckel: Messing EN 12165 CW617N
Material, Dichtungen: EPDM

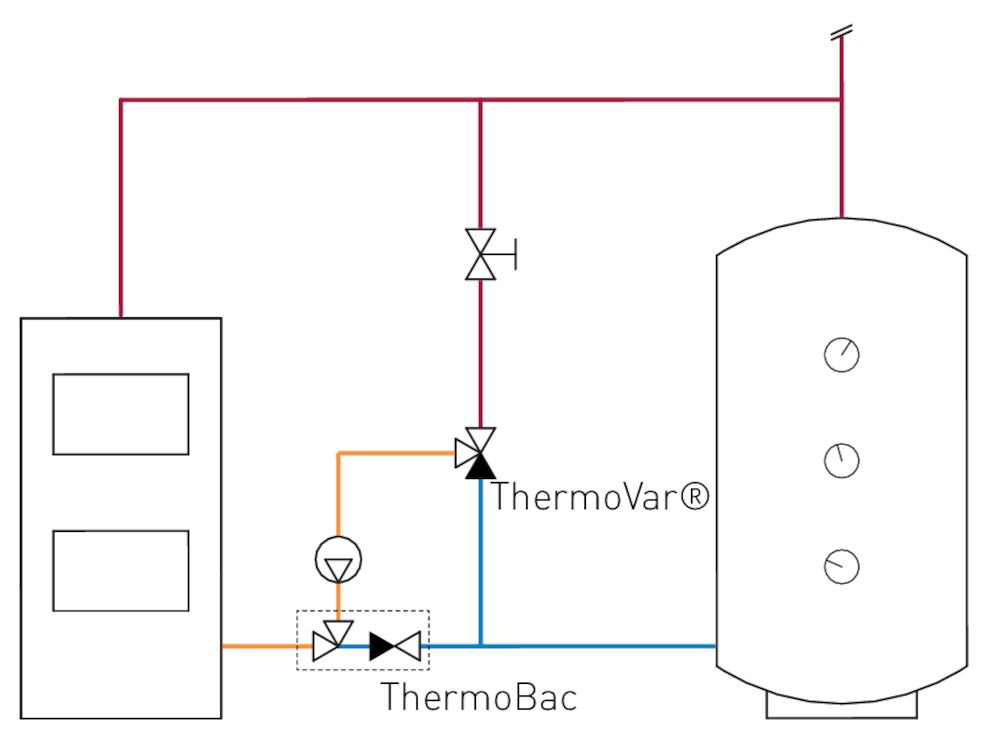

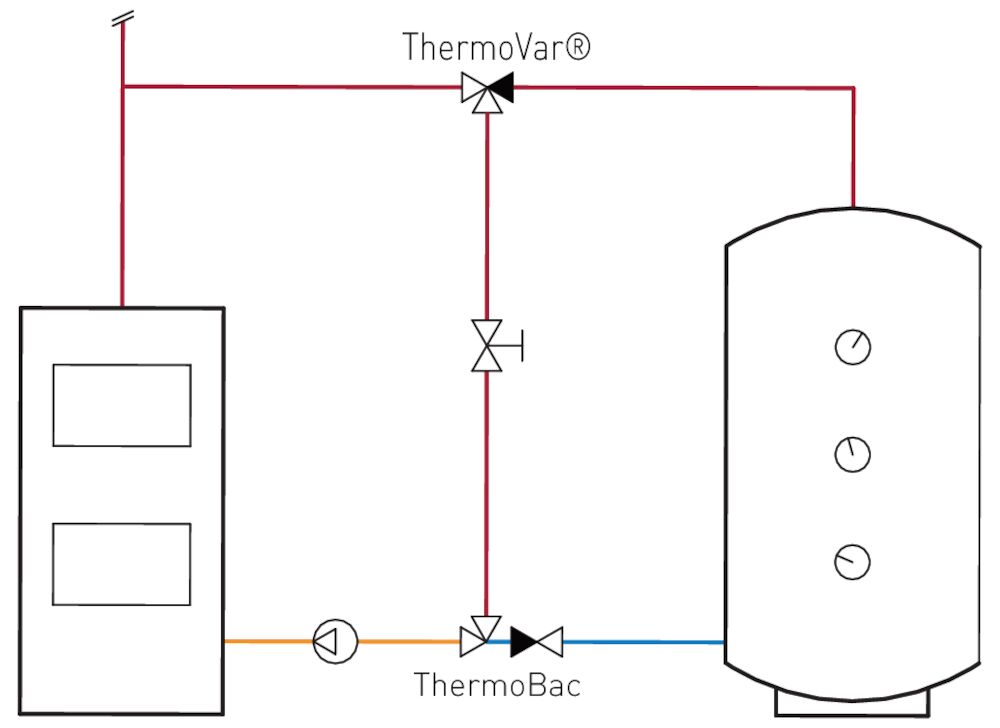

Anwendungen

Technische Diagramme

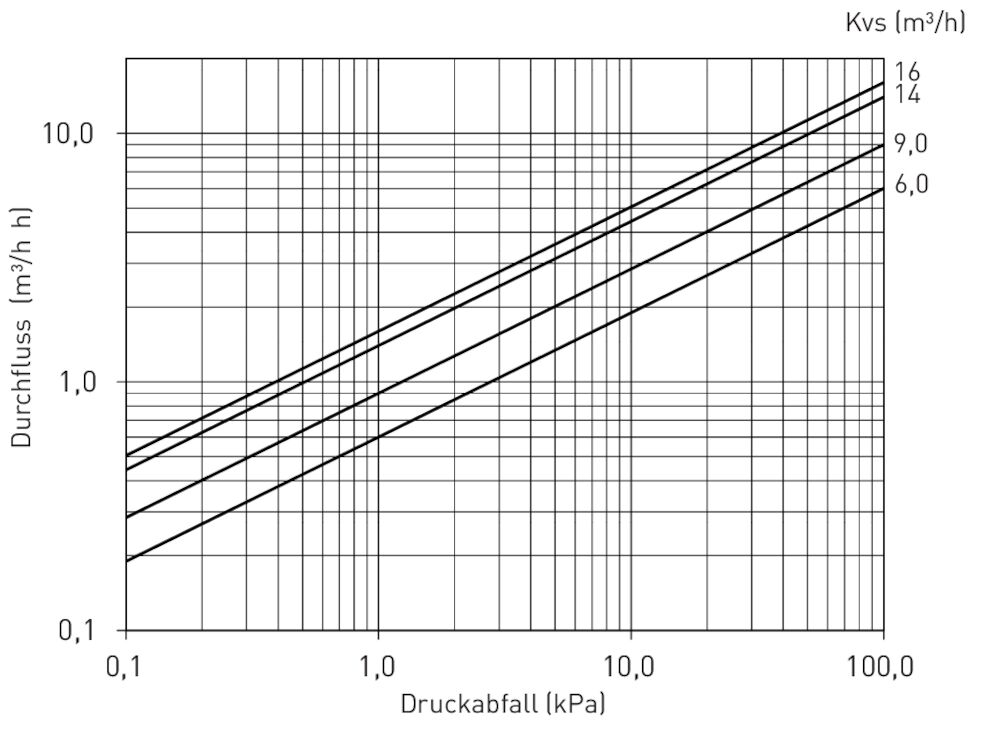

Kapazitätsdiagramm

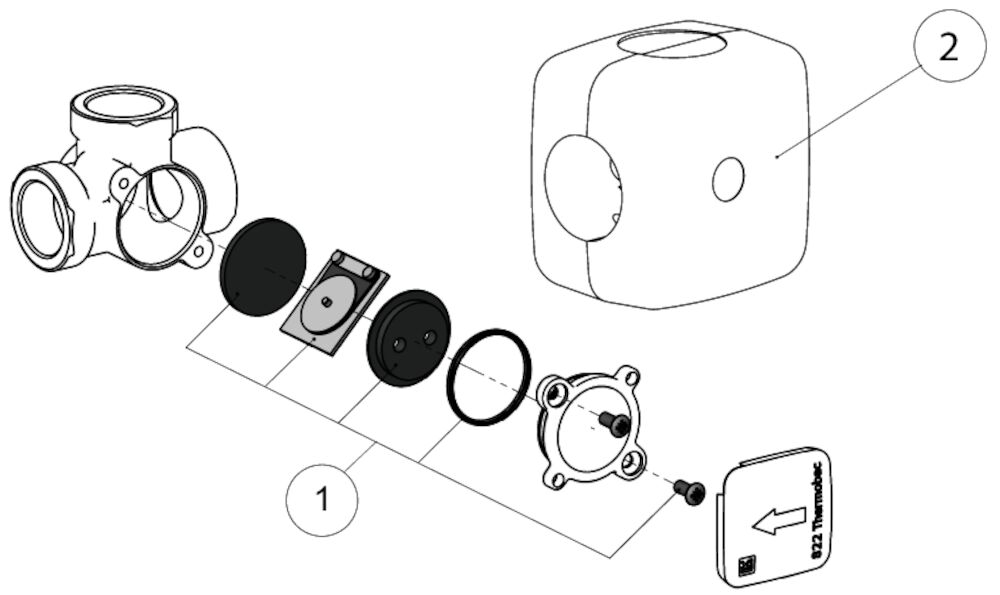

Zubehör & Ersatzteile

Artikelnr. Artikel Position
187072 Einsatz 822, DN 15-32 1
187107 Isolierung, DN 15-20 2
187108 Isolierung, DN 25-32 2
