LK 527 MultiZone 3W

LK 527 MultiZone 3W

  • Klicksystem für Stellmotor

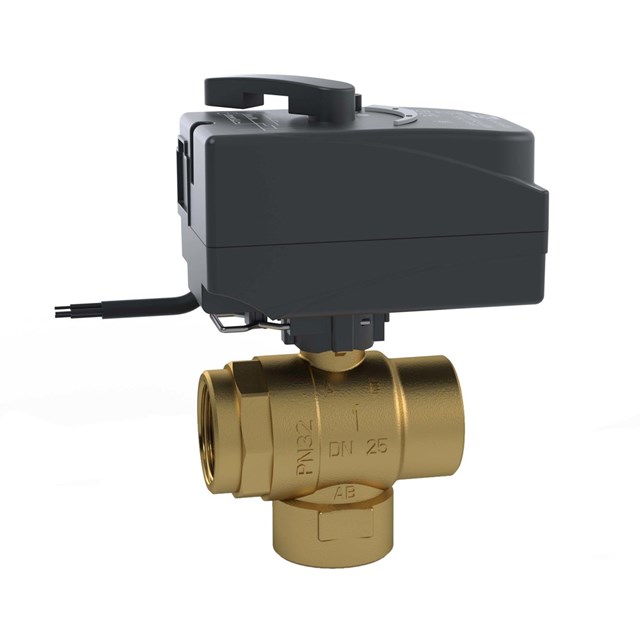

LK 527 MultiZone ist ein motorisierter 3-Wege Kugelhahn, geeignet zur Anwendung in u.a. Heiz-, Kühl- und Brauchwassersystemen. Ein 3-Punkt-Signal steuert den Stellmotor.

LK 527 MultiZone 3W

Artikel

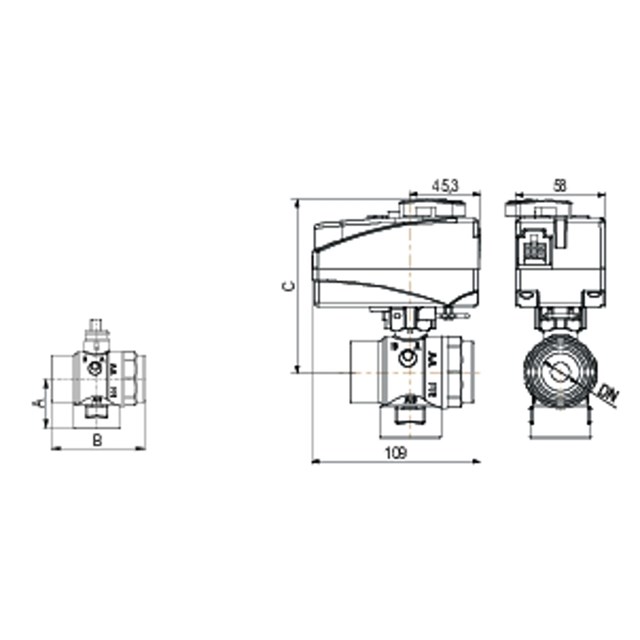

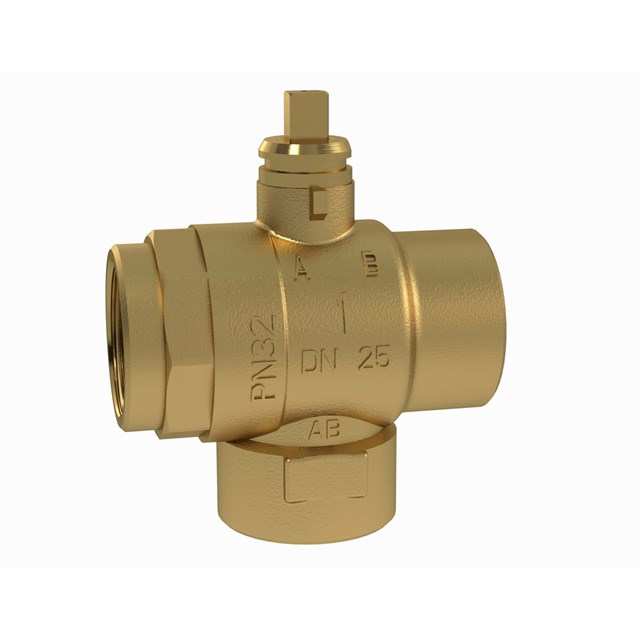

LK 527 3W - Innengewinde

LK 527 3W - Innengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
066252 Rp ¾” 9,6 40 68 104 0,8
066253 Rp 1” 11,3 43 81 107 1,0

066252

Dim. Rp ¾”
Kvs m³/h 9,6
A mm 40
B mm 68
C mm 104
Gewicht (kg) 0,8
Maßzeichnungen
Artikelliste

066253

Dim. Rp 1”
Kvs m³/h 11,3
A mm 43
B mm 81
C mm 107
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

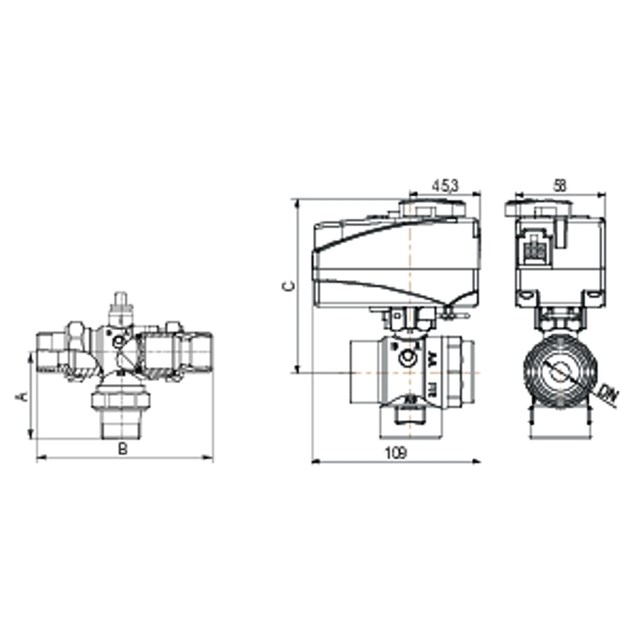

LK 527 3W - Aussengewinde

LK 527 3W - Aussengewinde 1 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste

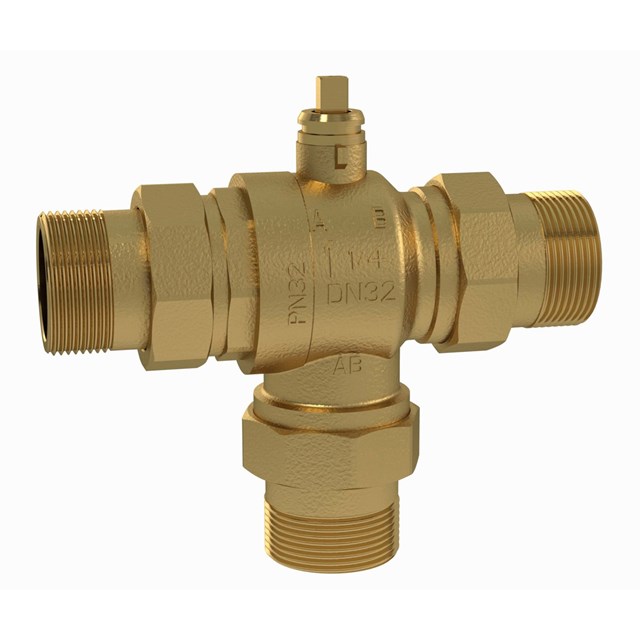

066257 G 1½” mit Verschraubungssatz R 1¼” 25,0 89 165 134 2,1

066257

Dim. G 1½” mit Verschraubungssatz R 1¼”
Kvs m³/h 25,0
A mm 89
B mm 165
C mm 134
Gewicht (kg) 2,1
Maßzeichnungen
Artikelliste

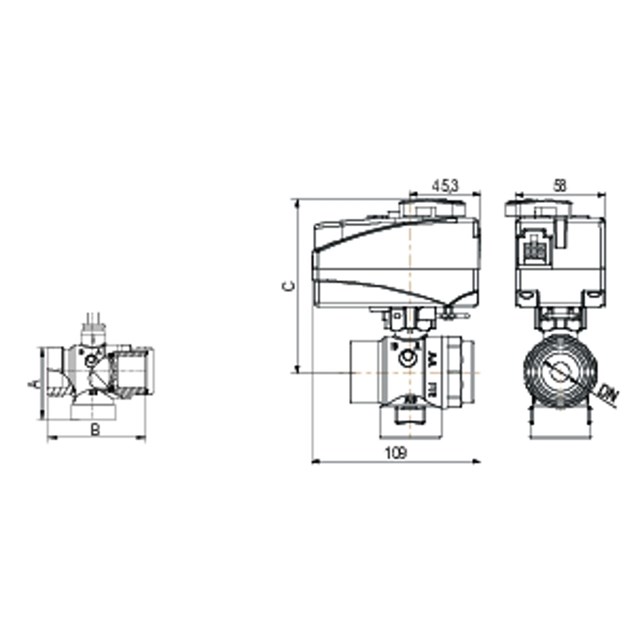

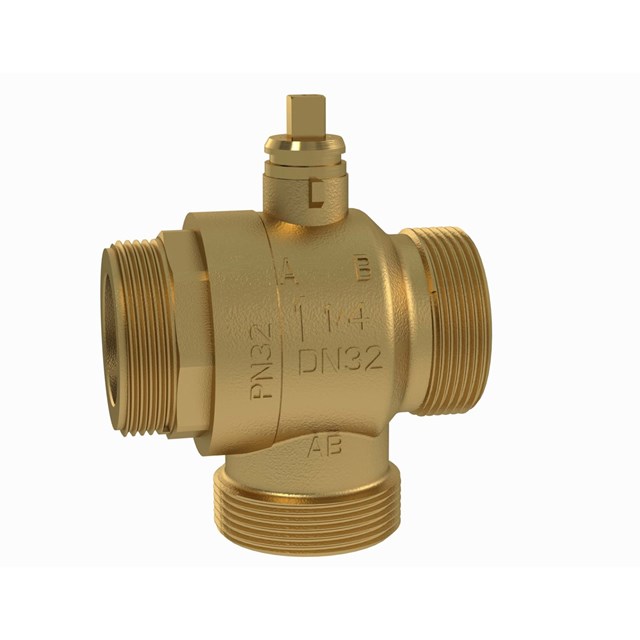

LK 527 3W - Aussengewinde

LK 527 3W - Aussengewinde 2 artikel

Artikel Dim. Kvs m³/h A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
066259 G 1¼” 11,3 43 85 107 1,0
066260 G 1½” 25,0 52 90 134 1,3

066259

Dim. G 1¼”
Kvs m³/h 11,3
A mm 43
B mm 85
C mm 107
Gewicht (kg) 1,0
Maßzeichnungen
Artikelliste

066260

Dim. G 1½”
Kvs m³/h 25,0
A mm 52
B mm 90
C mm 134
Gewicht (kg) 1,3
Maßzeichnungen
Artikelliste

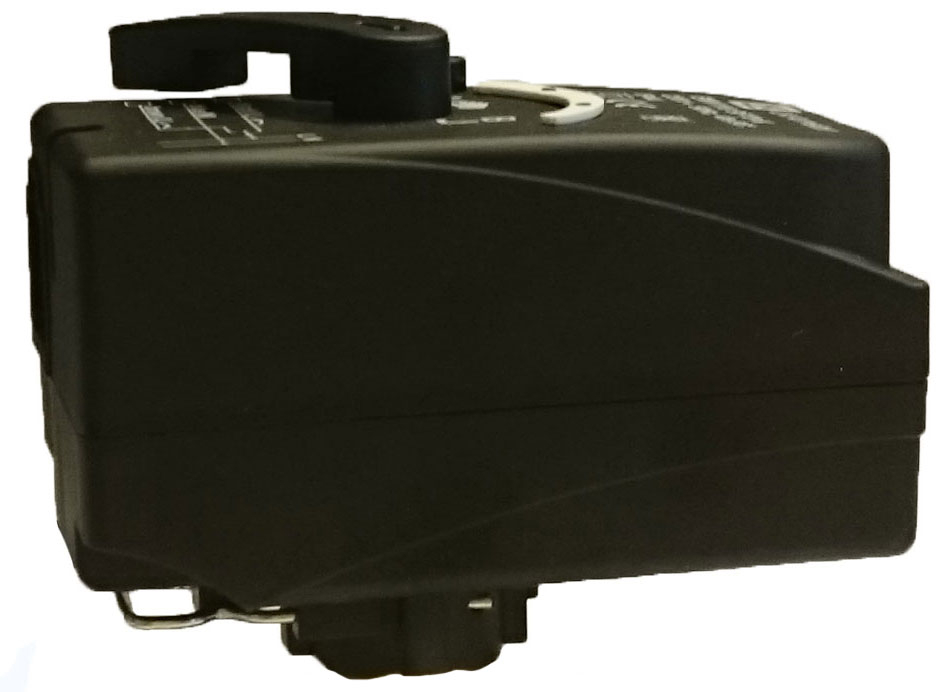

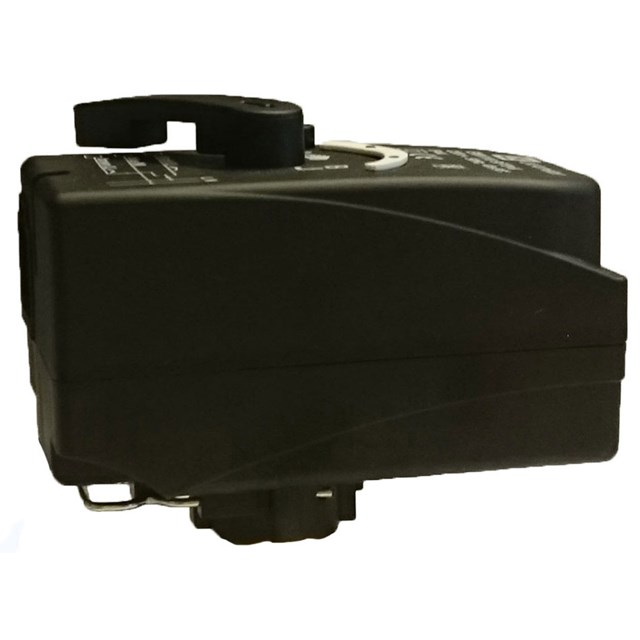

LK 527 - Ventilmotor

LK 527 - Ventilmotor 2 artikel

Artikel Anschluss Nennspannung Drehmoment Laufzeit Gewicht (kg) Artikelliste
066284 3-Punkt SPDT Ausgang, mit Kabel 1 m 230 V 5 Nm 20s / 90° 0,4
066287 3-Punkt SPDT Ausgang, mit Kabel 1 m 230 V 5 Nm 110s / 90° 0,4

066284

Anschluss 3-Punkt SPDT Ausgang, mit Kabel 1 m
Nennspannung 230 V
Drehmoment 5 Nm
Laufzeit 20s / 90°
Gewicht (kg) 0,4
Artikelliste

066287

Anschluss 3-Punkt SPDT Ausgang, mit Kabel 1 m
Nennspannung 230 V
Drehmoment 5 Nm
Laufzeit 110s / 90°
Gewicht (kg) 0,4
Artikelliste

Detailinformationen

Beschreibung

LK 527 MultiZone ist ein motorisierter 3-Wege Kugelhahn, geeignet zur Anwendung in u.a. Heiz-, Kühl- und Brauchwassersystemen.

Ein 3-Punkt-Signal steuert den Stellmotor.

Der Anschluss/ Abbau des Stellmotors auf dem Kugelhahn erfolgt einfach und sicher mit Clip-System. Das Zonenventil darf nicht mit dem Stellmotor unter der Ventileinheit montiert werden.

Bei Stromausfall verbleibt der Ventilkegel in der befindlichen Position. In spannungslosem Zustand kann der Ventilkegel manuell eingestellt werden. Drehen Sie dafür am Handgriff des Stellmotors.

Bitte beachten Sie, dass der Motor nur in einer Stellung auf dem Kugelhahn montiert werden kann.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten

Arbeitstemperatur: Min. 2 °C/Max. 110 °C
Umgebungstemperatur: Min. 1 °C/Max. 55 °C
Max. Arbeitsdruck: 3,2 MPa (32 bar)
Max. Differenzdruck: 600 kPa (6 bar)
Flüssigkeit 1: Wasser - Glykol max. 50%
Gewindenorm: R - Aussengewinde konisch, Rp - Innengewinde, G - Aussengewinde
Stellmotor: 230 VAC, 50 Hz
Elektrischer Anschluss: Festkabel
Signalkontakt: 3-Punkt SPDT
Schutzart: IP 44
Sonstiges: Material, Gehäuse Messing CW617N
Material, Kugel Messing CW617N
Sonstiges: Typengenehmigung - Ventilmotor: CE
Typengenehmigung - Ventil: ACS
Kabelspezifikation: Dimension 3 x 0,75 mm²
Farben des Kabels: Blau, Braun, Schwarz
Isolierung: PVC
Typengenehmigung: CE

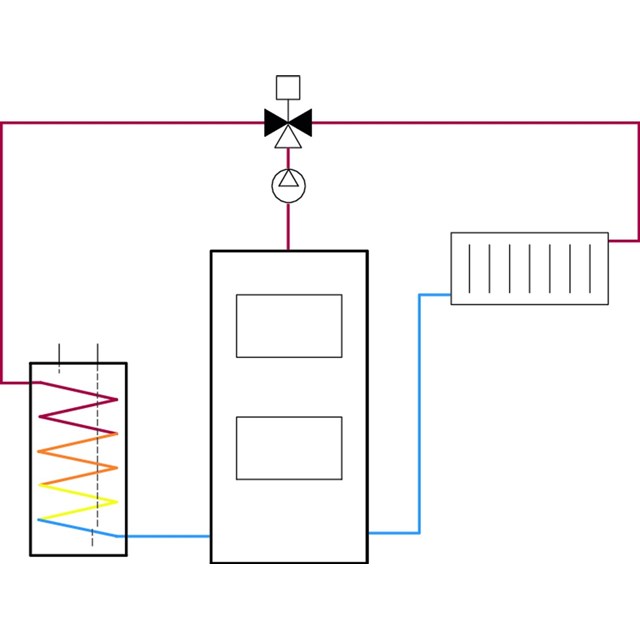

Anwendungen

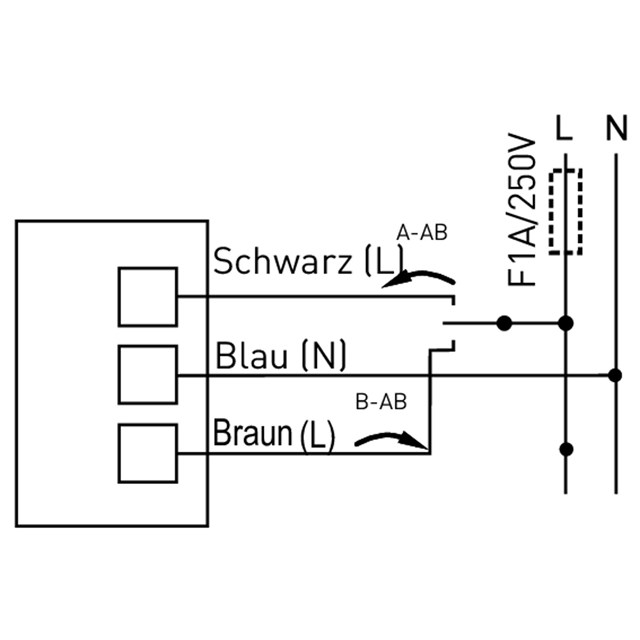

Elektrischer Anschluss

Technische Diagramme

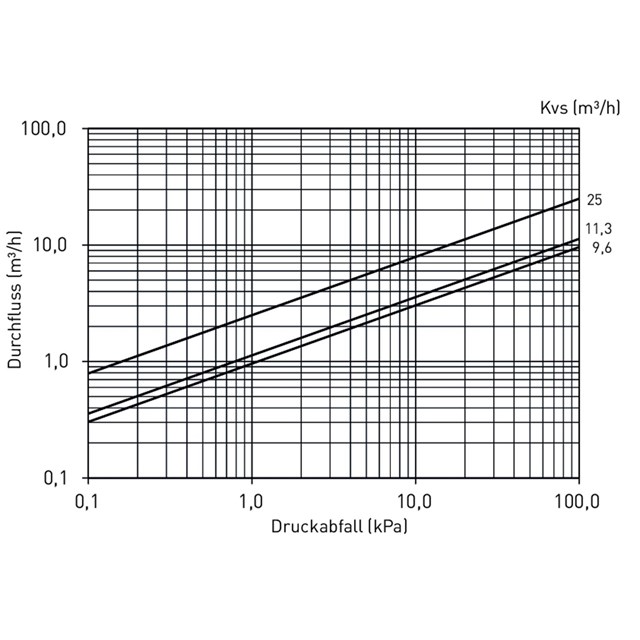

Leistungsdiagramm
